树莓派不间断电源UPS模块5000mAh大容量双向快充5V6A大电流 板载弹簧顶针带4节21700电池

Type-C双向快充,5V6A大电流,实时检测电池状态,适用于树莓派5 4B 3B+
价格
原价
型号
UPS HAT (E)
SKU
27965
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

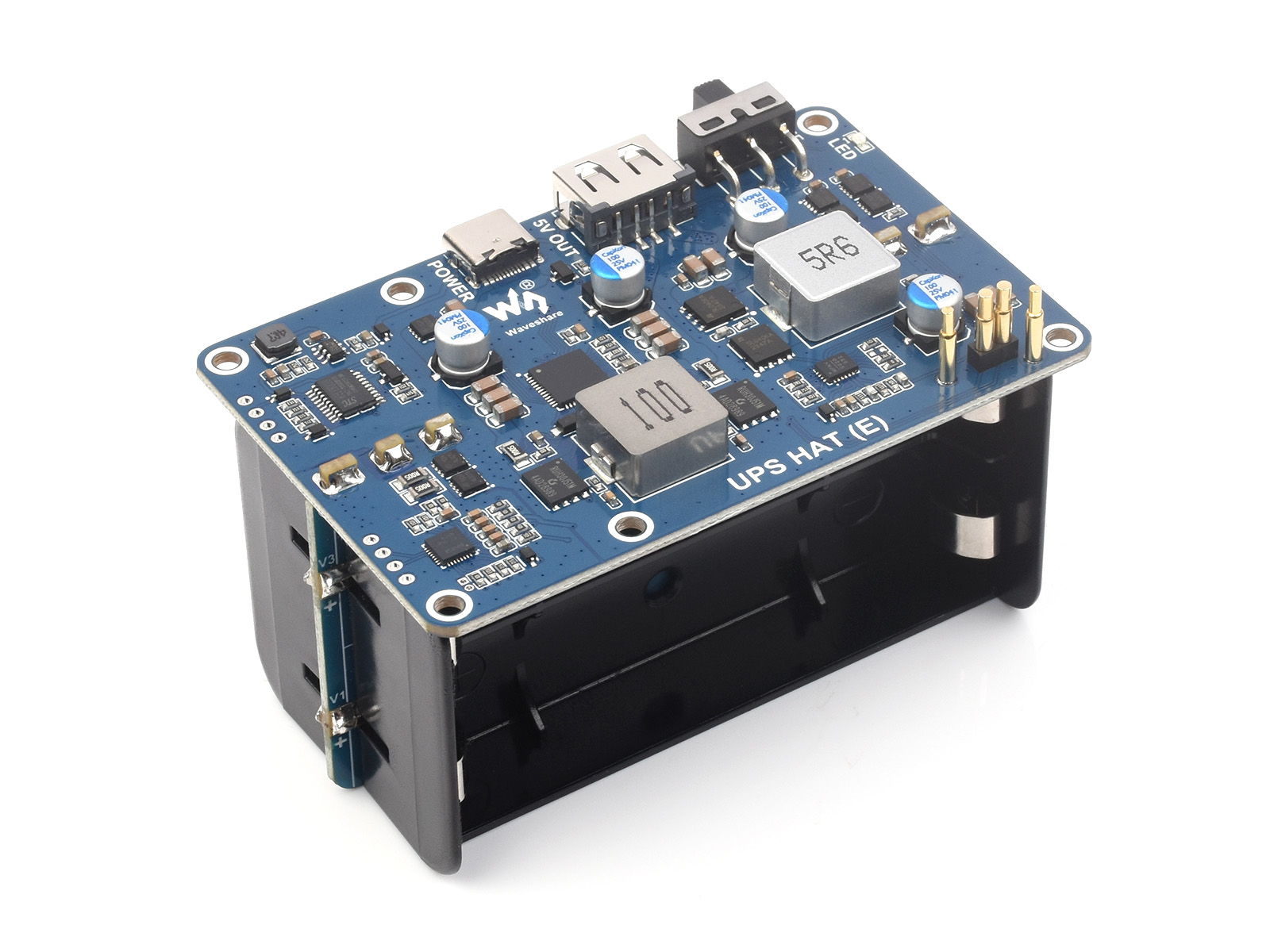

树莓派不间断电源(UPS)模块
Type-C双向快充 5V6A大电流

支持同时充电和放电,板载电池电量检测计芯片

提供完善的配套资料手册

UPS HAT (E) 树莓派不间断电源(UPS)模块,带四个橙色21700大容量大电池主图

产品特性

UPS HAT (E) 是专为 Raspberry Pi 系列设计的不间断电源 (UPS) 扩展板,板载电池电量检测计芯片,快充芯片,大功率降压芯片,实现更大功率输入输出,可通过 I2C 接口监测模块工作状态。

  • 弹簧顶针接口设计,适用于 Raspberry Pi 5 / 4B / 3B+ 主板
  • 板载 Type-C 双向快充接口,支持 PD3.0 等多种充电输入输出协议,支持高达 40W 功率
  • 板载专用电池电量检测计芯片,支持读取电池电压、电流、功率,剩余电量等参数
  • 可通过 I2C 接口通信,读取 Type-C 接口输入输出,电池状态等信息,实时检测模块工作状态
  • 模块采用四节 21700 锂电池设计,容量更大,续航更久
  • 板载大功率降压芯片,可提供稳定 5V 6A 输出
  • 板载 MCU 芯片管理,支持上电检测启动功能
  • 支持电池电量图标显示,轻松查看模块状态
  • 提供完善的配套资料手册

产品参数

控制接口 I2C
电池规格 5000mAh 21700 锂电池 × 4 (串联)
Tyoe-C 功率 双向输入/输出快充协议,功率 40W
输出功率 5V 6A
产品尺寸 56 × 88 mm
通孔直径 3.0 mm

支持同时充电和放电
不间断供电

接入外部电源,会同时给系统供电和锂电池充电
断开外部电源,会自动切换成锂电池供电,不会影响系统正常运行

图片仅供展示,具体配置请参考配置清单

72Wh高容量 续航更持久

电池升级为四节 21700 锂电池,单节电池容量 5000mAh
板载警示指示灯,方便查看电池是否接反

电池警示指示灯,电池接反时对应方向指示灯亮红灯

注意:请勿反接电池,警示灯亮起时立刻拆下重装,
以免击穿电池保护芯片。

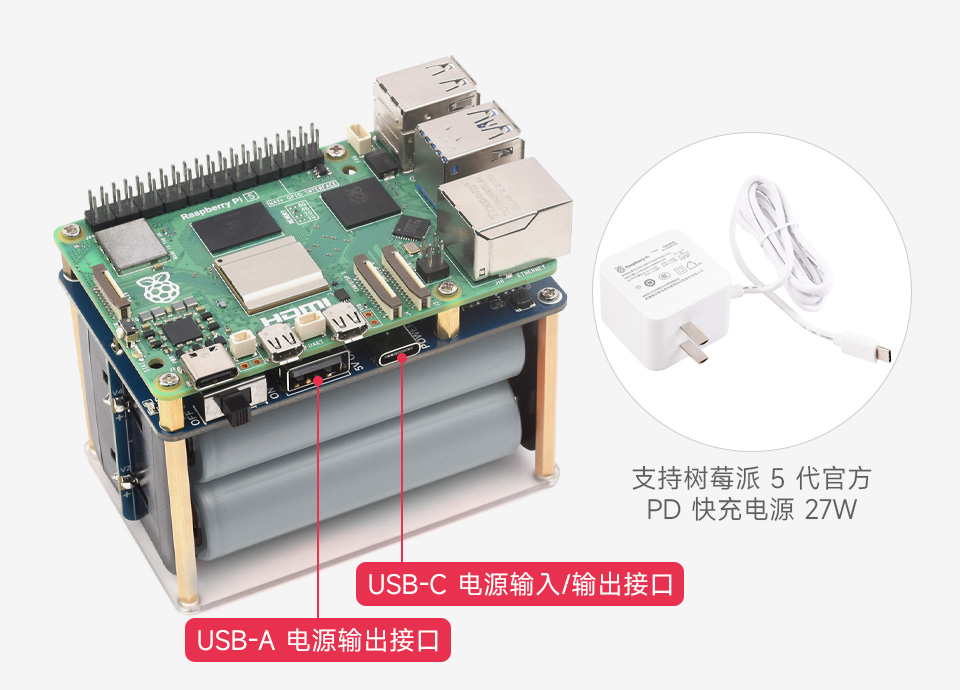

板载 USB 接口

USB Type-C 接口支持多种输入/输出协议,支持 5V,9V,12V,15V,20V 电压档位,支持高达功率 40W。USB Type-A 接口输出 5V 电源,方便给其他主板供电

树莓派电源接口支持多种输入/输出协议

本产品不含图中的 树莓派 27W USB-C 电源 ,如有需要,请另行购买

弹簧顶针设计

通过弹簧顶针可以给树莓派主板供电,不占用引脚资源
适用于 Raspberry Pi 5 / 4B / 3B+ 等主板

树莓派不间断电源弹簧顶针设计

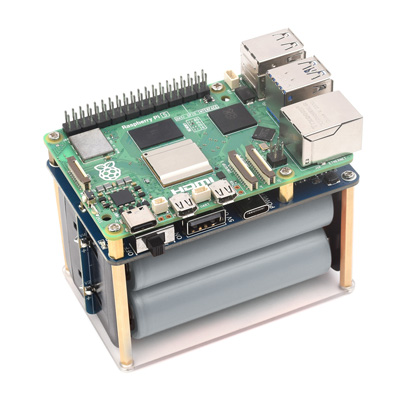

树莓派5移动电源接入效果图

接入 树莓派 5 效果

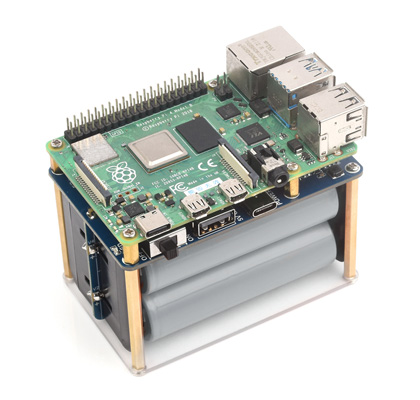

树莓派4B移动电源接入效果图

接入 树莓派 4B 效果

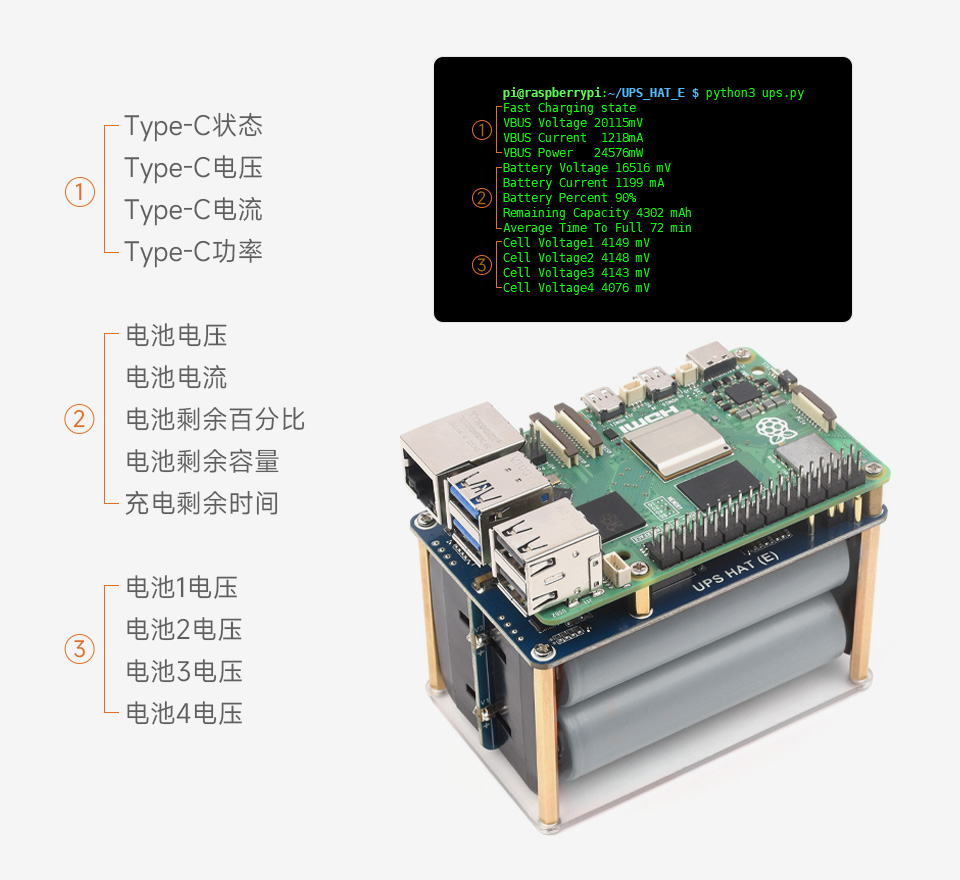

实时检测模块工作状态

可通过 I2C 接口通信,测量快充接口和电池电压、电流、功率等参数。
检测电压过低时可以使用程序控制树莓派保存数据后关机,避免因突然断电而导致数据丢失。

树莓派不间断电源实时检测模块工作状态

电池电量图标显示
支持上电检测功能

轻松实时查看电池状态,低电自动关机,来电自动启动

树莓派不间断电源安全稳定的电路设计

产品尺寸

树莓派不间断电源尺寸

产品选型

产品型号 适用设备 电池 特性
Pico-UPS-A
Pico-UPS-A
树莓派 Pico 800mAh 14500 锂电池 排座供电
Pico-UPS-B
Pico-UPS-B
600mAH 聚合物锂电池 排座供电
UPS HAT (C)
UPS HAT (C)
树莓派 Zero 1000mAh 803040 聚合物电池 弹簧顶针供电
Li-ion Battery HAT
Li-ion Battery HAT
800mAh 14500 锂电池 不支持 UPS
UPS HAT (B)
UPS HAT (B)
树莓派 5/4B/3B+ 2600mAh 18650 锂电池 × 2 (串联),
5A 输出,8.4V 充电电源
弹簧顶针供电
UPS HAT (E)
UPS HAT (E)
5000mAh 21700 锂电池 × 4 (串联),
5V 6A 输出, 40W 双向快充( Type-C 接口)
弹簧顶针供电
UPS HAT
UPS HAT
树莓派 4B/3B+ 2600mAh 18650 锂电池 × 2 (串联),
2.5A 输出,8.4V 充电电源
排座供电
UPS HAT (D)
UPS HAT (D)
5000mAh 21700 锂电池 × 2 (并联),
2.5A 输出,5V 充电电源 (Type-C 接口)
弹簧顶针供电
Li-polymer Battery HAT
Li-polymer
Battery HAT
3000mAh 104060 聚合物电池,
2A 输出,5V 充电电源 (Type-C 接口)
排座供电,
不支持 UPS
UPS Power Module
UPS Power Module
Jetson Nano 2600mAh 18650 锂电池 × 4 (两并两串),
2.5A 输出,8.4V 充电电源
排线供电,
带显示屏
UPS Power Module (B)
UPS Power Module (B)
2600mAh 18650 锂电池 × 4 (两并两串),
5A 输出,8.4V 充电电源
弹簧顶针供电
UPS Module 3S
UPS Module 3S
板载 Type-C 接口的设备 2600mAh 18650 锂电池 × 3 (串联),
5V 5A 输出,12.6V 充电电源
通过线材引出各种接口
Pico-UPS-B
UPS Module Mini
CM4 工业扩展模块 350mAh 10440 锂电池 × 3 (并联),
5V 2.5A 输出,5V 充电电源
双排接口

锂电池使用注意事项

  • 锂聚合物和锂离子电池很不稳定。如果充电或使用不当,可能会导致火灾,人身伤害和财产损失
  • 对电池组充电和放电时,电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
  • 请勿使用旧电池,或混用旧电池和新电池,避免其他品牌的电池
  • 如需另购锂电池产品,须确保电池参数与锂电池扩展板兼容,推荐选择正规的电池厂家,并需要自行老化测试确保锂电池能够稳定安全工作
  • 锂电池具有循环寿命,请在达到使用寿命或在使用两年时(以先到者为准),用新电池更换旧电池
  • 请妥善放置电池类产品,远离易燃易爆类物品,远离儿童,避免因保管不慎,引发安全事故

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. UPS HAT (E) 主机 × 1

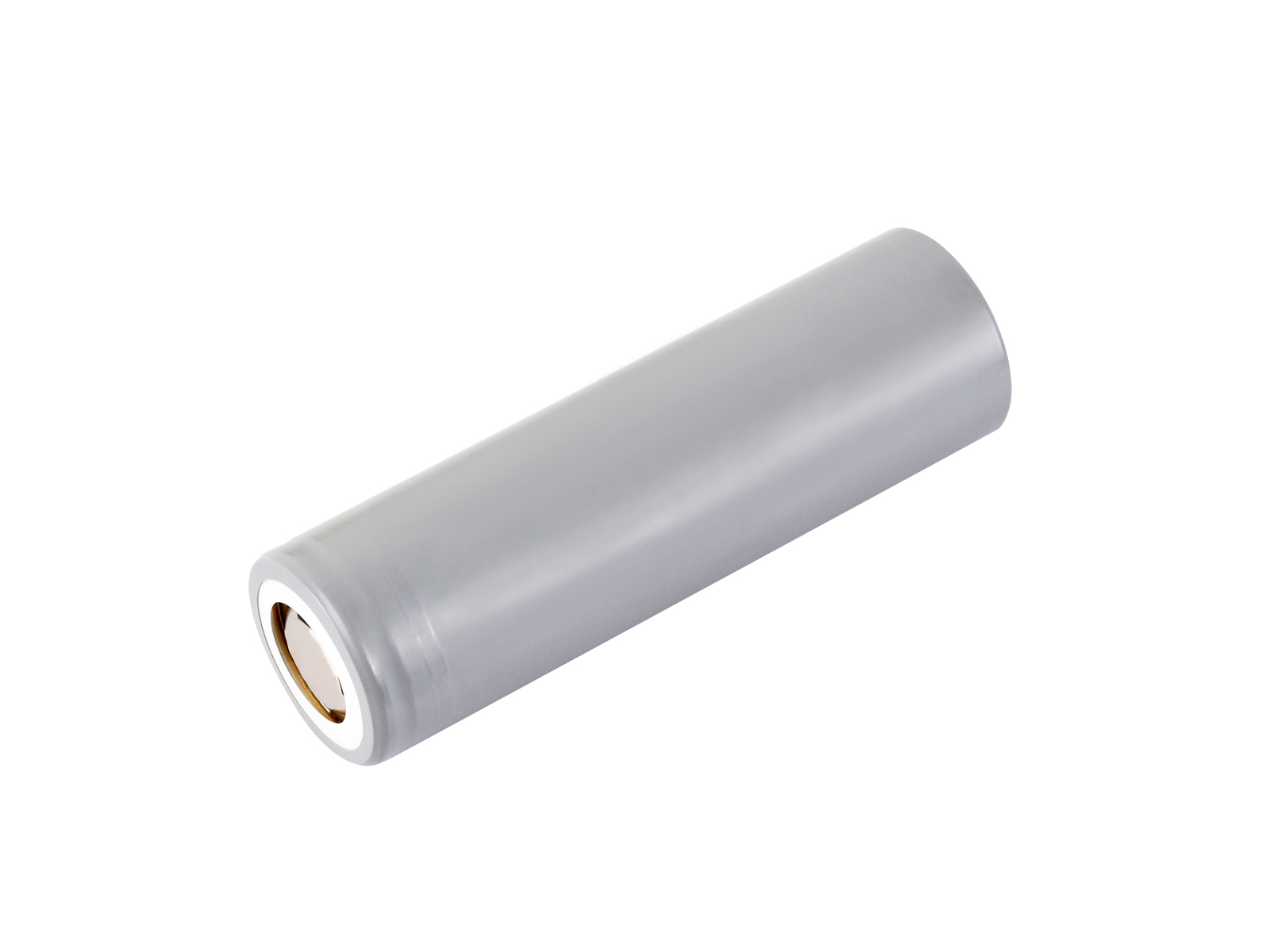

  2. 21700 可充电电池 × 4
  1. 亚克力盖板 × 1

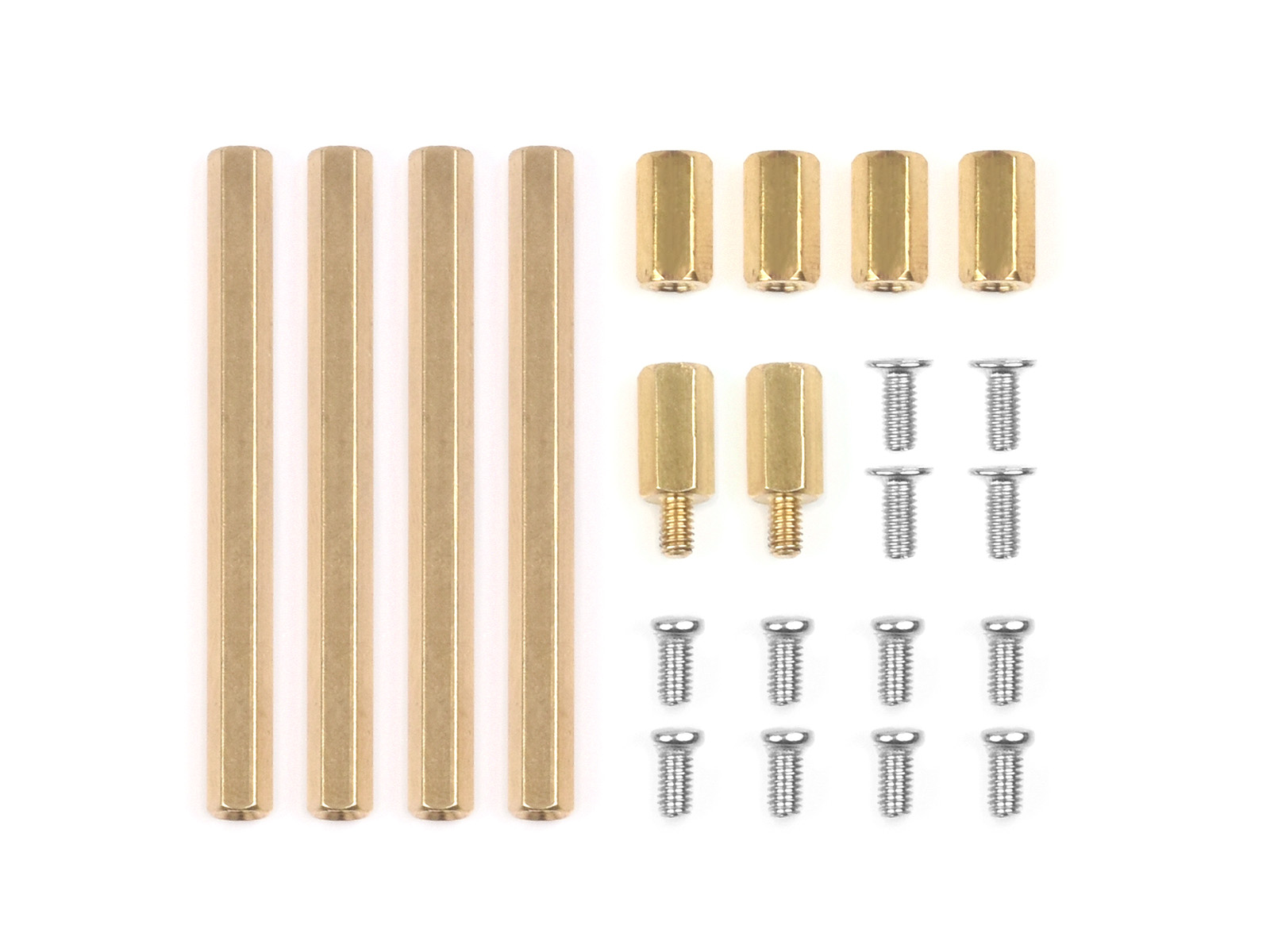

  2. 螺丝包 × 1
