不间断电源 (UPS) 模块 支持边充边放 3S和5V 5A输出 3节18650电池

可测量电池电压、电流和功率，板载多种电池保护电路、5V 稳压芯片、警示指示灯
价格
原价
型号
UPS Module 3S
SKU
23701
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

3S 5A输出 MIni 2.5A输出
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

不间断电源 (UPS) 模块

支持同时充电和放电，可提供 3S* 和 5V 5A 输出

不间断电源 (UPS) 模块首图

* 3S 代表此路电源由 3 节串联的 18650 锂电池输出
范围约为 9V~12.6V

产品特性

  • 各种接口通过线材引出，方便集成到小车设计，工控设备中
  • 可通过 I2C 接口通信，测量电池电压、电流、功率和剩余电量等参数，实时检测模块工作状态
  • 板载电池保护电路，防过充、防过放、防过流、防短路和防反接，均衡充电，工作稳定更安全
  • 板载 5V 稳压芯片，可达 5A 连续输出电流，能给树莓派或 Jetson Nano 提供充足的电源
  • 板载警示指示灯，方便查看电池是否接反
  • 提供完善的配套资料手册

产品参数

输出电压 电池电压；5V 5A；3.3V 300mA
控制接口 I2C
电池规格 2600mAh 18650 锂电池 × 3 (串联)
充电电源 12.6V 2A
产品尺寸 60 × 93mm
通孔直径 3.0mm

适用于 Raspberry Pi 系列主板

UPS 不间断电源模块产品适用性
接入树莓派 5

UPS 不间断电源模块产品适用性
接入树莓派 4B

图片仅供展示，详情请参考配置清单

支持同时充电和放电
不间断供电

接入外部电源，会同时给系统供电和锂电池充电
断开外部电源，会自动切换成锂电池供电，不会影响系统正常运行

不间断电源 (UPS) 模块支持同时充电和放电

实时检测模块工作状态

可通过 I2C 接口通信，测量电池电压、电流、功率和剩余电量等参数

不间断电源 (UPS) 模块实时检测模块工作状态

图片仅供展示，本产品不含图中的 树莓派 4B

安全稳定的电路设计

板载电池保护电路，防过充、防过放、防过流、防短路和防反接
均衡充电，工作稳定更安全

不间断电源 (UPS) 模块安全稳定的电路设计

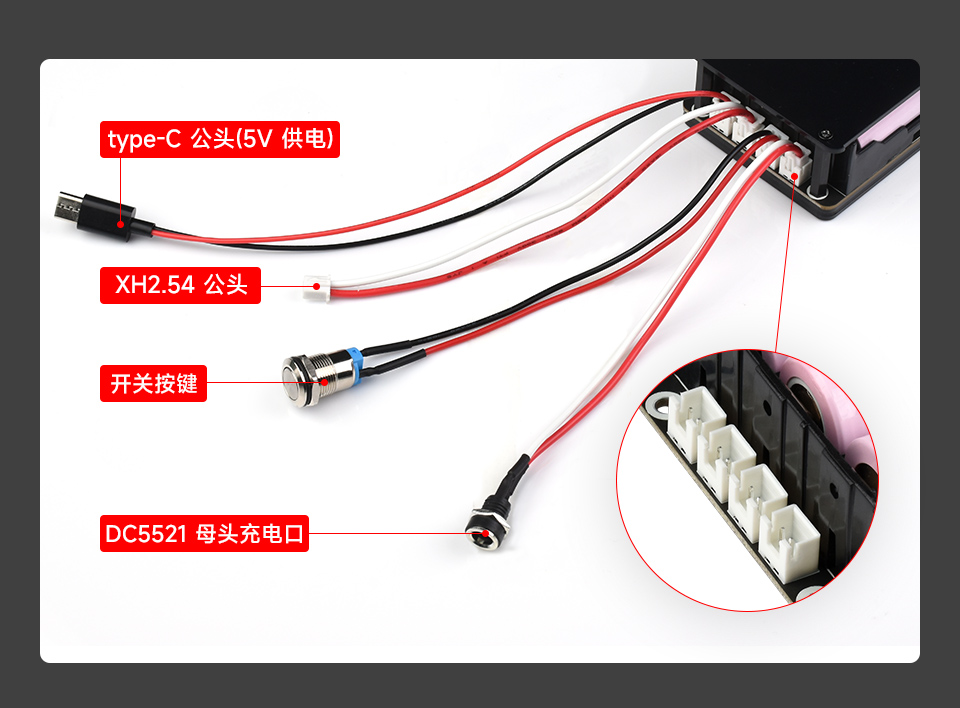

各种接口可通过线材引出

方便集成到小车设计或工控设备中

不间断电源 (UPS) 模块各种接口可通过线材引出

大容量电池，续航更持久

板载警示指示灯，方便查看电池是否接反

不间断电源 (UPS) 模块板载警示指示灯

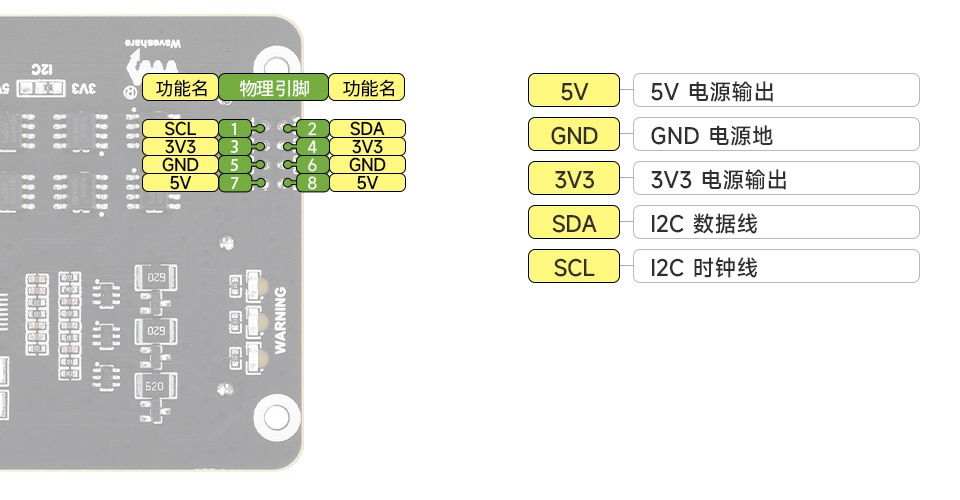

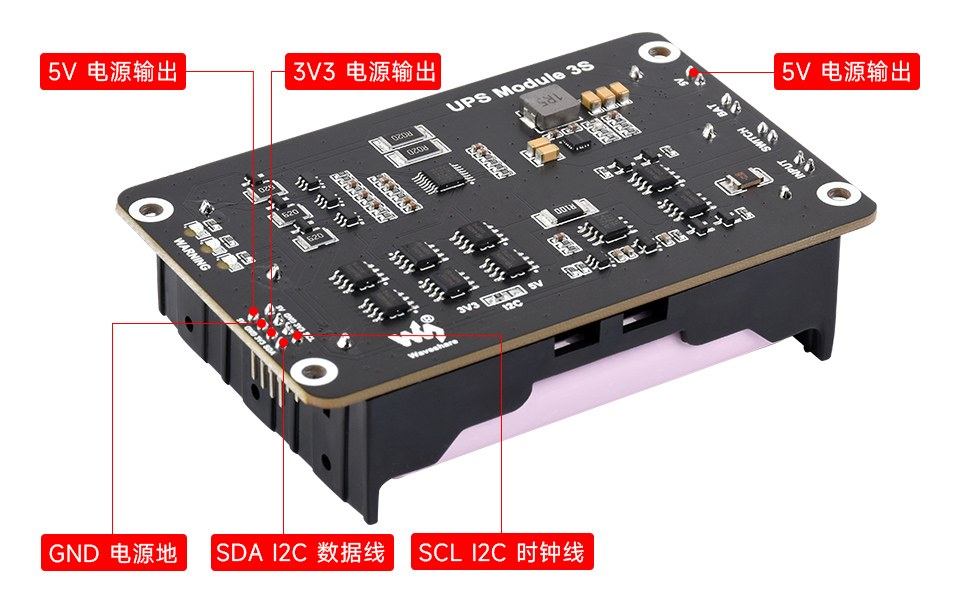

接口定义

不间断电源 (UPS) 模块板载警示指示灯 不间断电源 (UPS) 模块板载警示指示灯

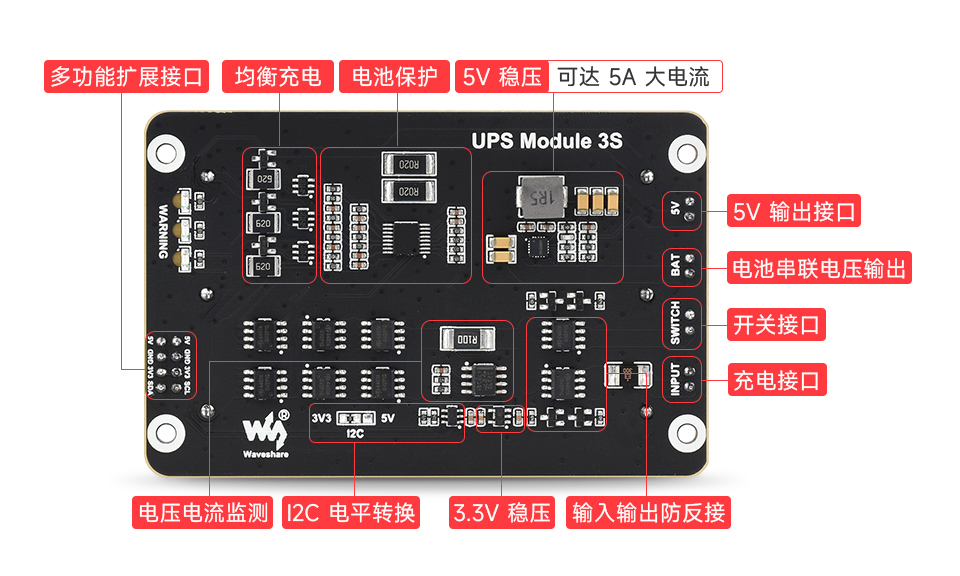

资源简介

不间断电源 (UPS) 模块板载警示指示灯
  1. S-8254AA

    锂电池保护芯片

  2. SY8286

    5V 电源稳压芯片

  3. HY2213

    均衡充电芯片

  4. INA219

    电压电流监测芯片

  5. RT9193

    3.3V 电源稳压芯片

  6. NDC7002N

    电平转换芯片

  1. AO4407A

    电池保护 MOS 管

  2. 充电接口

    12.6V 2A 充电

  3. 开关接口

  4. 电池输出

  5. 5V 电源输出

  6. 电池反接警示灯

  7. 多功能扩展接口

  8. I2C 电平转换

    3.3V (默认) / 5V

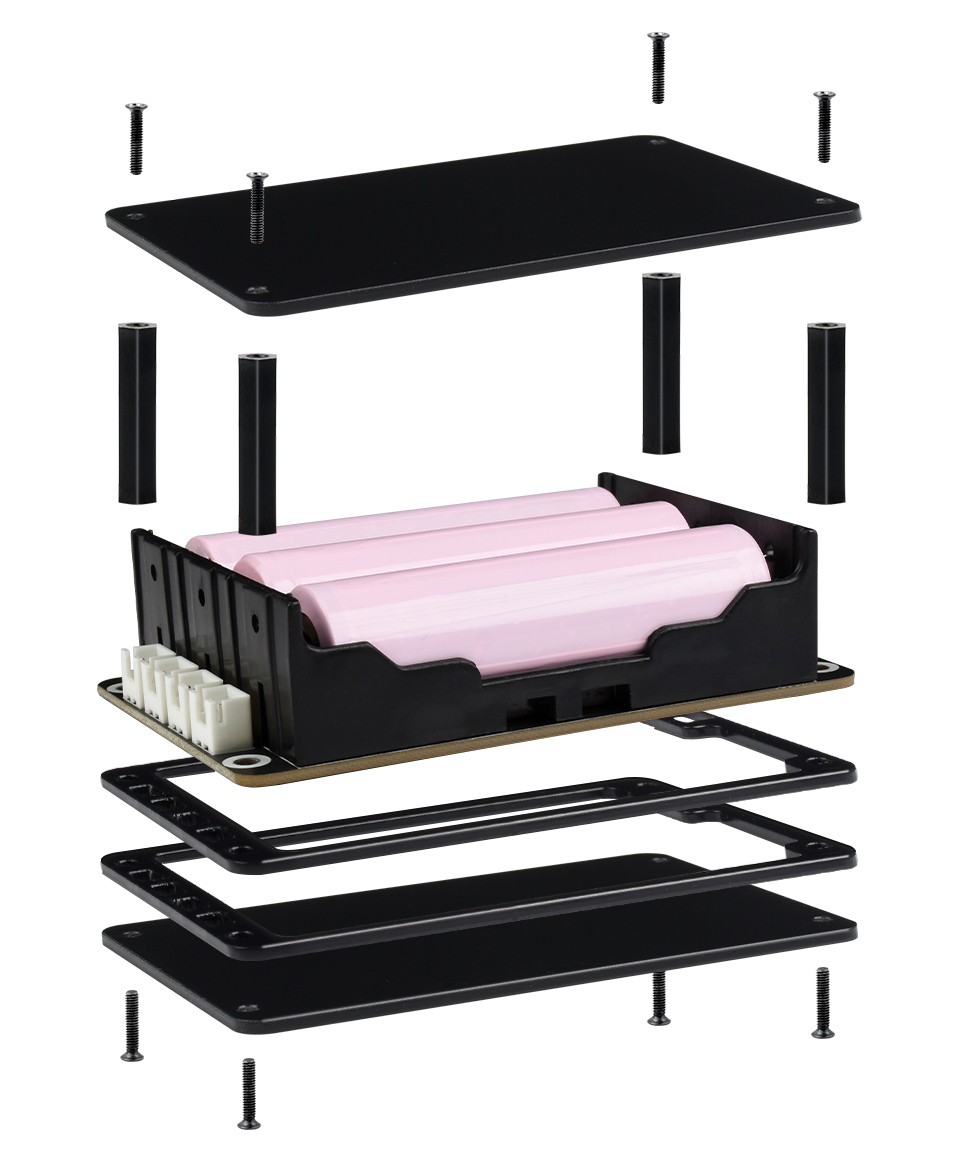

简易安装

不间断电源 (UPS) 模块简易安装

产品尺寸

不间断电源 (UPS) 模块产品尺寸

产品选型

产品型号 适用设备 电池 特性
Pico-UPS-A
Pico-UPS-A		 树莓派 Pico 800mAh 14500 锂电池 排座供电
Pico-UPS-B
Pico-UPS-B		 600mAH 聚合物锂电池 排座供电
UPS HAT (C)
UPS HAT (C)		 树莓派 Zero 1000mAh 803040 聚合物电池 弹簧顶针供电
Li-ion Battery HAT
Li-ion Battery HAT		 800mAh 14500 锂电池 不支持 UPS
UPS HAT (B)
UPS HAT (B)		 树莓派 5/4B/3B+ 2600mAh 18650 锂电池 × 2 (串联)，
5A 输出，8.4V 充电电源		 弹簧顶针供电
UPS HAT (E)
UPS HAT (E)		 5000mAh 21700 锂电池 × 4 (串联)，
5V 6A 输出， 40W 双向快充( Type-C 接口)		 弹簧顶针供电
UPS HAT
UPS HAT		 树莓派 4B/3B+ 2600mAh 18650 锂电池 × 2 (串联)，
2.5A 输出，8.4V 充电电源		 排座供电
UPS HAT (D)
UPS HAT (D)		 5000mAh 21700 锂电池 × 2 (并联)，
2.5A 输出，5V 充电电源 (Type-C 接口)		 弹簧顶针供电
Li-polymer Battery HAT
Li-polymer
Battery HAT		 3000mAh 104060 聚合物电池，
2A 输出，5V 充电电源 (Type-C 接口)		 排座供电，
不支持 UPS
UPS Power Module
UPS Power Module		 Jetson Nano 2600mAh 18650 锂电池 × 4 (两并两串)，
2.5A 输出，8.4V 充电电源		 排线供电，
带显示屏
UPS Power Module (B)
UPS Power Module (B)		 2600mAh 18650 锂电池 × 4 (两并两串)，
5A 输出，8.4V 充电电源		 弹簧顶针供电
UPS Module 3S
UPS Module 3S		 板载 Type-C 接口的设备 2600mAh 18650 锂电池 × 3 (串联)，
5V 5A 输出，12.6V 充电电源		 通过线材引出各种接口
Pico-UPS-B
UPS Module Mini		 CM4 工业扩展模块等 350mAh 10440 锂电池 × 3 (并联)，
5V 2.5A 输出，5V 充电电源		 双排接口

锂电池使用注意事项

  • 锂聚合物和锂离子电池很不稳定。如果充电或使用不当，可能会导致火灾，人身伤害和财产损失
  • 对电池组充电和放电时，电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
  • 请勿使用旧电池，或混用旧电池和新电池，避免其他品牌的电池
  • 如需另购锂电池产品，须确保电池参数与锂电池扩展板兼容，推荐选择正规的电池厂家，并需要自行老化测试确保锂电池能够稳定安全工作
  • 锂电池具有循环寿命，请在达到使用寿命或在使用两年时（以先到者为准），用新电池更换旧电池
  • 请妥善放置电池类产品，远离易燃易爆类物品，远离儿童，避免因保管不慎，引发安全事故

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/UPS_Module_3S

配置清单

树莓派不间断电源尺寸
  1. UPS Module 3S × 1
  2. 18650 电池 3PCS × 1
  3. 黑色亚克力保护板 × 1
  4. XH2.54 公头 12mm 高头自锁开关 约 15cm × 1
  5. XH2.54 公头 转 DC5521 母头 约 15cm × 1
  1. XH2.54 双公头连接线 约 15cm × 1
  2. XH2.54 公头 转 Type-C 连接线 约 20cm × 1
  3. 螺丝包 × 1
  4. 12.6V 2A 电源 × 1
