树莓派 CM4 带 UPS 工业扩展模块

适用于物联网网关、无线路由器、智能数据采集等物联网应用场景

可扩展 4G/5G、多种接口资源、板载 UPS 模块

树莓派 CM4 带 UPS 工业扩展模块

基于树莓派 CM4 设计的带 UPS 工业扩展模块，板载了千兆以太网、HDMI、USB 和 GPIO 等常用接口，支持通过 M.2 B KEY 外接 4G/5G 等无线通信模块，还扩展了 RS485、CAN 和 RTC 等工业接口资源。工业导轨外壳设计，非常适用于构建物联网网关、4G/5G 路由器、物联网数据采集，甚至将其用作工业自动化和控制系统中的可编程逻辑控制器等等。

版本升级

树莓派 CM4 带 UPS 工业扩展模块
旧版本

CM4-IO-WIRELESS-BASE

树莓派 CM4 带 UPS 工业扩展模块
新版本

CM4-IO-WIRELESS-BASE-B

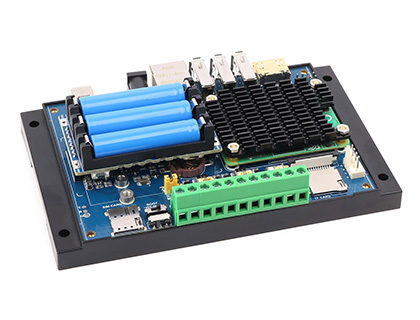

板载 UPS 模块

套餐对比

套餐选择 基础套餐 基础套餐 + 4G 模块
CM4 无线扩展板 + UPS 模块
黑色 ABS 外壳
SIM7600G-H-M.2 -
PCB 天线 -

详细配置请参阅配置清单

产品参数

CM4 卡座 适用于 Compute Module 4 的所有版本
UPS 电源 UPS Module 模块，输出 5V/2.5A (Max)
联网 千兆以太网 RJ45 接口
M.2 B KEY，支持接入 5G/4G 等无线模组
Nano-SIM 卡槽，可接入标准 Nano-SIM 卡，用于 5G/4G/3G/2G 上网
USB USB 2.0 接口 × 3
连接器 非隔离型 RS485 × 2，非隔离 CAN 接口 × 1，少量 GPIO
摄像头 MIPI CSI-2 接口 × 1 (15pin 1.0mm FPC 连接器)
视频 HDMI 接口 × 1，支持 4K 30fps 输出
实时时钟 带电池接口和可唤醒 Compute Module 4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 可调速、可测速，5V/12V
电源输入 5V 或 7~36V
尺寸 145 × 90 × 40mm

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO		 PCIe ①
USB		 DSI HDMI CSI RTC ②
风扇
接口		 电源
输入		 特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A		 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B		 千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C		 2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶		 千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板		 千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆		 千兆×2 2.0×1 5V
SH1.0		 5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉		 千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485		 百兆×1,
千兆×1		 2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口		 百兆×1,
千兆×1		 M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口		 千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆		 千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控		 千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B		 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS		 千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE		 千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方		 ③ 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展		 千兆×1 M.2 B /
Mini-PCIe		 2.0×3 5/12V 5V 或
7~36V		 5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展		 千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V		 带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机		 千兆×2 M.2 M×2/
Mini-PCIe		 3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机		 ③ 千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机		 千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用		 7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机		 千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜		 千兆×1 2.0×2 12V 高清屏，语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

接入 Compute Module 4 主板

板载部分 40PIN GPIO 接口及标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列主板

树莓派 CM4 带 UPS 工业扩展模块

图片仅供展示，本产品不含图中的 CM4 核心板

支持扩展 4G/5G 通信模块

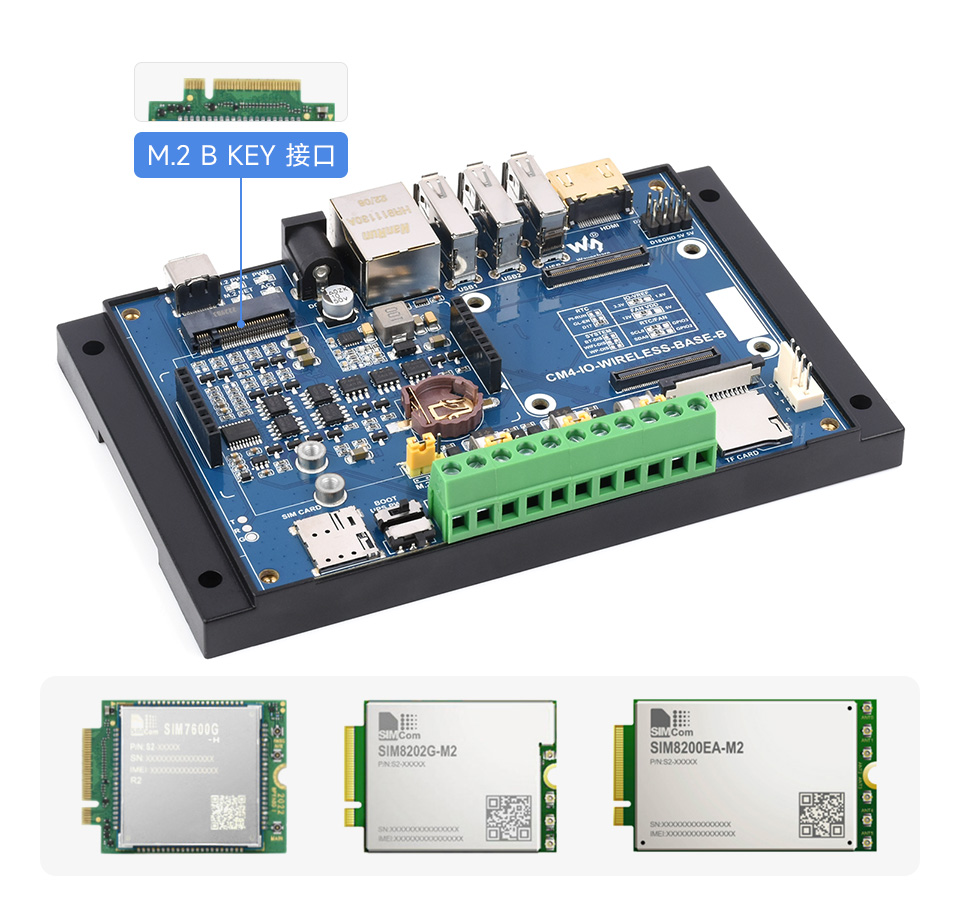

板载 M.2 B KEY 接口，可兼容 M.2 B 接口的 4G/5G 等无线通信模块

树莓派 CM4 带 UPS 工业扩展模块

注意：全球通 5G/4G/3G/2G 蜂窝需要接入通信模组才可以生效，如有需要，请购买 SIM7600G-H-M.2、SIM8202G-M2、SIM8200EA-M2

4G 模块 SIM7600G-H-M.2

树莓派 CM4 带 UPS 工业扩展模块
  • 支持 4G/3G/2G 通信、GNSS 定位，全球通用
  • 标准 M.2 B KEY 接口，兼容性强
  • 多卫星高精度定位 GNSS 接收器支持
  • 适用于全球覆盖的 LTE、UMTS 和 GSM 网络
  • 丰富的软件功能：FOTA、LBS、TLS、VoLTE
  • 支持 150Mbps(Max) 下行速率和 50Mbps(Max) 上行速率
  • 支持主流操作系统的驱动（Windows、Linux、Android 等）
  • SIM7600G-H-M.2 系列 AT 指令兼容 SIM7500/SIM7600 系列模块
  • 更多详细说明请参考 SIM7600G-H-M.2 详情页
  • 批量 20pcs 起，可定制其他 M.2 或 Mini-PCIe 模组型号（如：SIM7600CE-T / E-H / A-H 等），有需求请联系微雪团队。

更多丰富的接口

树莓派 CM4 带 UPS 工业扩展模块

内部空间充足
可装入 CM4 散热装置

树莓派 CM4 带 UPS 工业扩展模块
装入散热片
树莓派 CM4 带 UPS 工业扩展模块
装入散热风扇

本产品不含 散热片 及 散热风扇，如有需要，请另行购买

支持同时充电和放电
不间断供电

接入外部电源，会同时给系统供电和锂电池充电
断开外部电源，会自动切换成锂电池供电，不会影响系统正常运行

树莓派 CM4 带 UPS 工业扩展模块

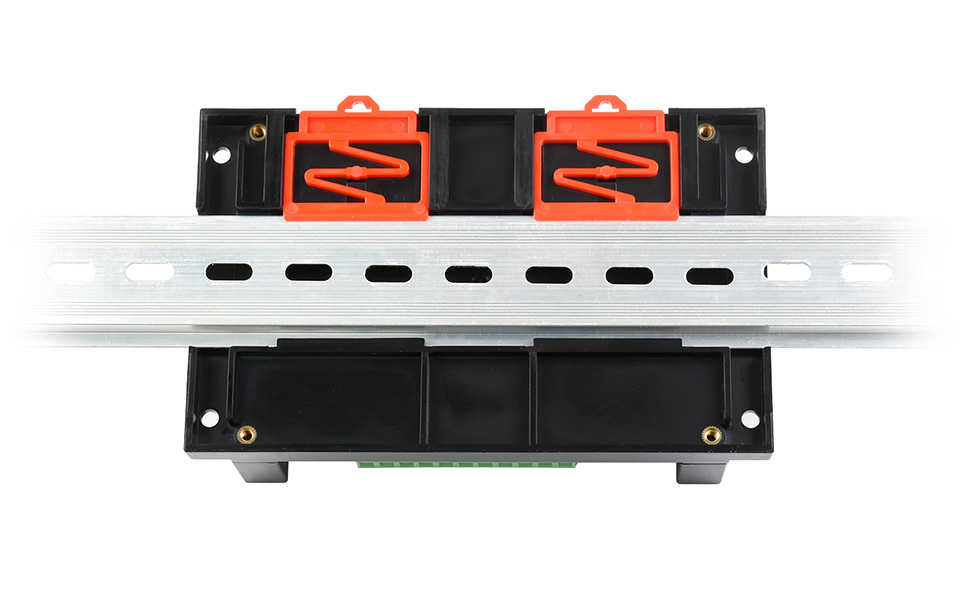

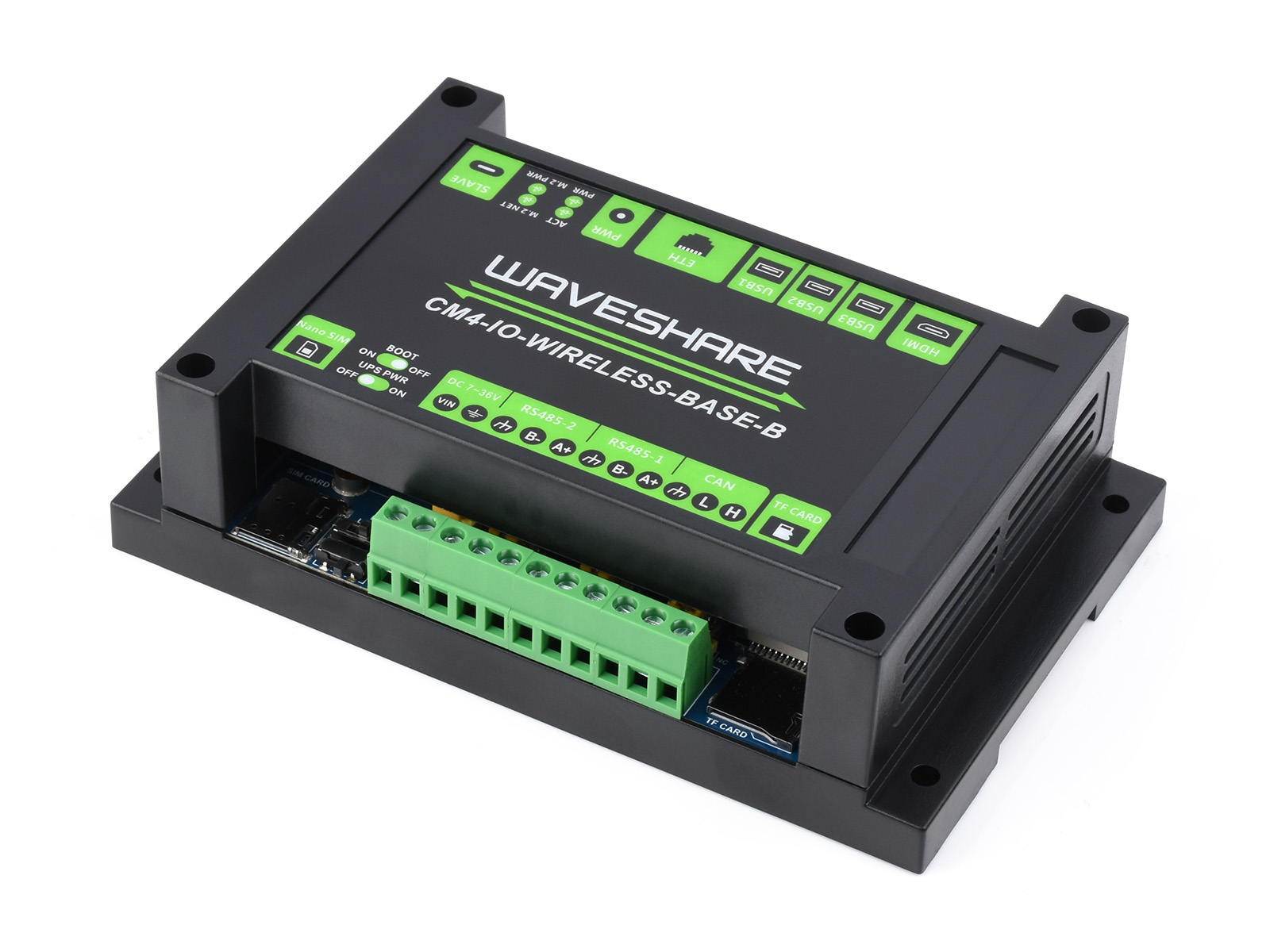

导轨式设计

导轨式 ABS 塑料外壳，方便安装使用，带外壳更安全

树莓派 CM4 带 UPS 工业扩展模块

应用示例

适用于物联网网关、4G/5G 路由器、物联网数据采集监控、工业 PLC 或其他工业应用场合，板载 UPS 模块，断开电源线后依旧可以正常工作

树莓派 CM4 带 UPS 工业扩展模块

图片仅供展示，本产品不含图中的 CM4、摄像头和显示屏

资源简介

树莓派 CM4 带 UPS 工业扩展模块

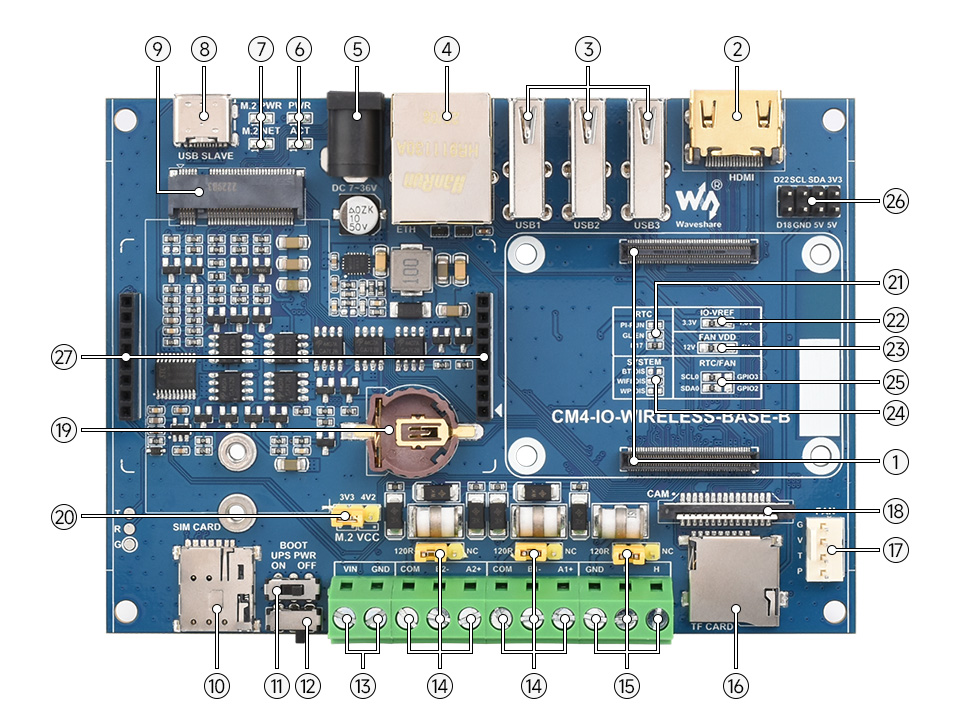

  1. CM4 连接器

    适用于 Compute Module 4 的所有版本

  2. HDMI 接口

    支持 4K 30fps 输出

  3. USB2.0 接口

    3 路 2.0 接口，支持各种 USB 设备插入

  4. RJ45 千兆网口

    支持 10/100/1000M 网络接入

  5. DC 供电接口

    7~36V DC 供电接口

  6. CM4 状态指示灯

    PWR：树莓派电源指示灯
    ACT：树莓派工作状态指示灯

  7. 4G/5G 模组状态灯

    M.2 PWR：模组使能指示灯
    M.2 NET：模组运行状态指示灯

  8. PWR & USB 接口

    5V DC 供电接口或者 USB 烧录接口

  9. M.2 B KEY

    支持 M.2 B KEY 的 4G/5G 或者其他 USB 通道的通信模块

  10. SIM 卡槽

    可接入标准 Nano-SIM 卡，用于 5G、4G、3G、2G 上网

  11. BOOT 开关按钮

    ON：CM4 开机引导转移到 USB Type-C 接口上
    OFF：CM4 开机引导为 eMMC 或者 Micro SD 卡

  12. UPS 开关按钮

    ON：打开 UPS 给整个系统供电
    OFF：关闭 UPS 给整个系统供电

  13. DC 供电接口

    7~36V DC 供电接口

  14. 双路非隔离 RS485 接口

    双路 RS485 接口，提供 600W 防雷、浪涌和 15KV 静电保护 (预留 120R 可选平衡电阻跳线帽)

  1. 非隔离 CAN 接口

    防静电和瞬态尖峰电压 (预留 120R 可选平衡电阻跳线帽)

  2. Micro SD 卡槽

    用于接入带系统的 Micro SD 卡，以启动 Compute Module 4 Lite

  3. FAN

    方便接入散热风扇，支持调速和测速

  4. CAM

    MIPI CSI 摄像头接口 15Pin 1mm 间距

  5. RTC 电池连接座

    可接入 CR1220 纽扣电池

  6. M.2 VCC 供电选择

    选择 3.3V 或者 4.2V 供电

  7. RTC 中断管脚切换

    PI-RUN：RTC 触发中断 CM4 重启
    GL-EN：RTC 触发中断 CM4 断电
    D17：RTC 触发中断 D17 管脚 (默认)

  8. IO-VREF 选择

    CM4 IO 逻辑电压切换 3.3V (默认) 或者 1.8V

  9. FAN 供电选择

    可选择 12V (默认) 或 5V 电压驱动风扇

  10. 系统功能切换

    BT_DIS：蓝牙禁用，仅提供带天线 CM4 版本使用
    WIFi_DIS：WIFI 禁用，仅提供带天线 CM4 版本使用
    WP_DIS：启动方式切换，不使用 EMMC 或者 SD 启动时使用

  11. RTC/FAN

    I2C 总线选择
    SDA0/SCL0：I2C-10 和 CSI/DSI 共用 (默认)
    GPIO3/2：I2C-1 和 40PIN 共用

  12. 部分 GPIO 接口

    包含一组 I2C 和 2 个 GPIO 以及电源

  13. UPS Module Mini 接口

产品展示

树莓派 CM4 带 UPS 工业扩展模块产品展示

产品尺寸

树莓派 CM4 带 UPS 工业扩展模块产品尺寸

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级，更强大的 CM4

  • CPU 升级为 BCM2711，四核 Cortex A72 64 位处理器，性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB)，适合做大型的数据编译
  • 更高速的 eMMC 闪存，传输速率高达 100 MB/s，比 CM3+ 快 4 倍
  • 增加无线模块选项，采用和 Pi4B 相同的 WiFi 和蓝牙模块，提供了板载 PCB 天线和外置天线，更适合工业应用
  • 采用 B to B 接插件设计，改变了前几代 CM 系列金手指设计，增强稳定性
  • 增加板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
  • 增加 PCIe 接口扩展，可灵活添加相关模块
  • 点击查看更多关于 CM4 的介绍

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/CM4-IO-WIRELESS-BASE-B

配置清单

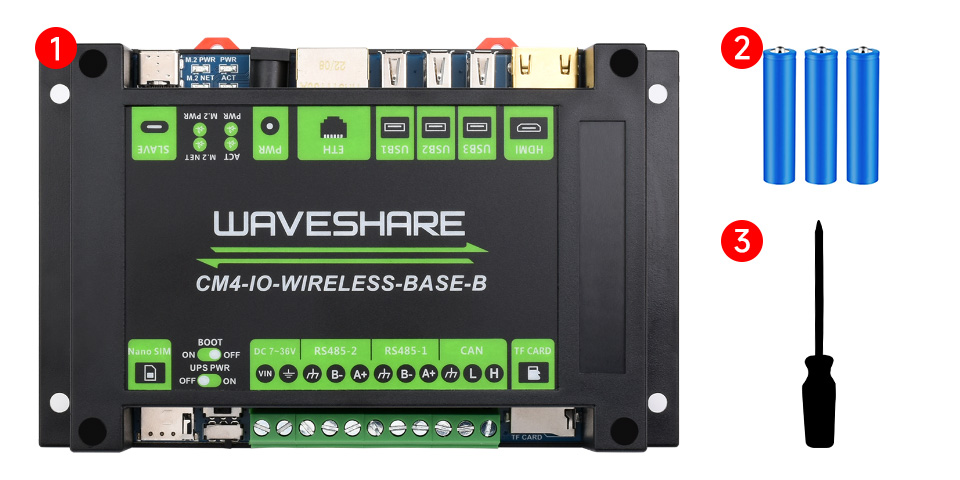

树莓派 CM4 带 UPS 工业扩展模块配置
