Jetson Orin
不间断电源 (UPS) 模块
支持同时充电和放电，可通过 I2C 接口监测电池工作状态
产品特性
- 采用弹簧顶针接口设计，适用于 Jetson Orin 系列主板
- 板载锂电池充电芯片，支持动态路径切换，供电更稳定
- 可通过 I2C 接口通信，测量电池电压、电流、功率和剩余电量等参数，实时检测模块工作状态
- 板载电池保护电路，防过充、防过放、防过流、防短路和防反接指示灯，均衡充电，工作稳定更安全
- 板载 3 节 21700 锂电池，可保持更长时间待机
- 提供完善的配套资料手册
产品参数
| 输出电压 | 有输入则为输入电压，无输入则为电池电压（9V~12.6V） |
|---|---|
| 输入电压 | 15V~19V |
| 控制接口 | I2C |
| 产品尺寸 | 100 × 79 (mm) |
| 电池规格 | 5000mAh 21700 锂电池 × 3 (串联) |
| 通孔直径 | 2.5mm |
支持同时充电和放电
不间断供电
接入外部电源时，会同时给系统供电和锂电池充电
断开外部电源时，会自动切换成锂电池供电，不会影响系统正常运行

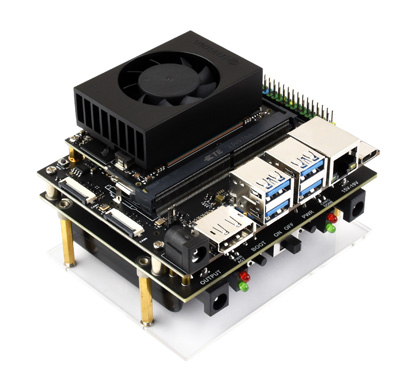

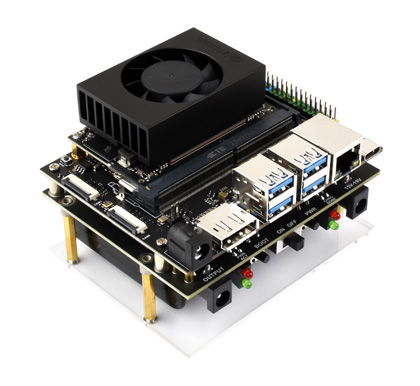

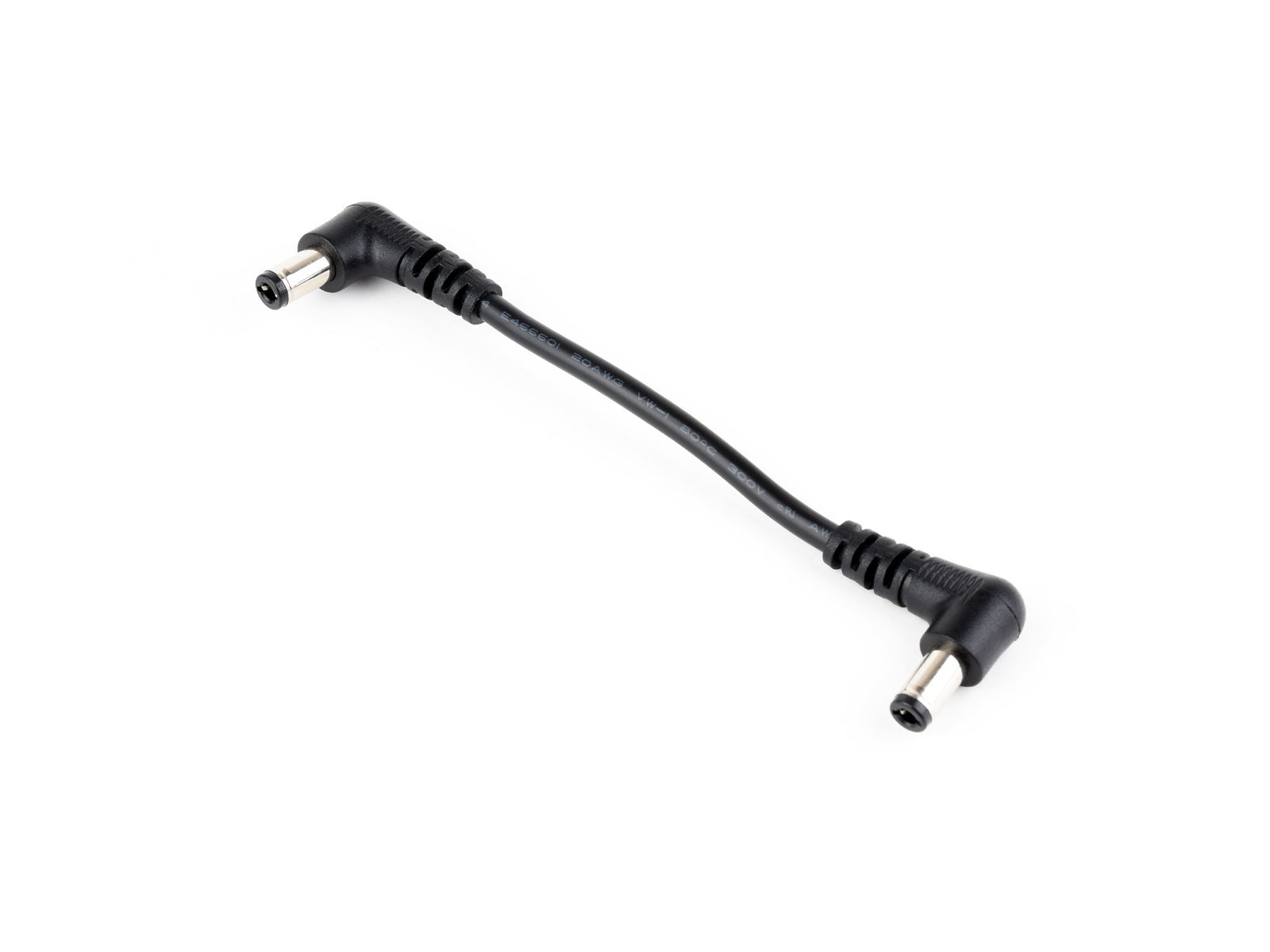

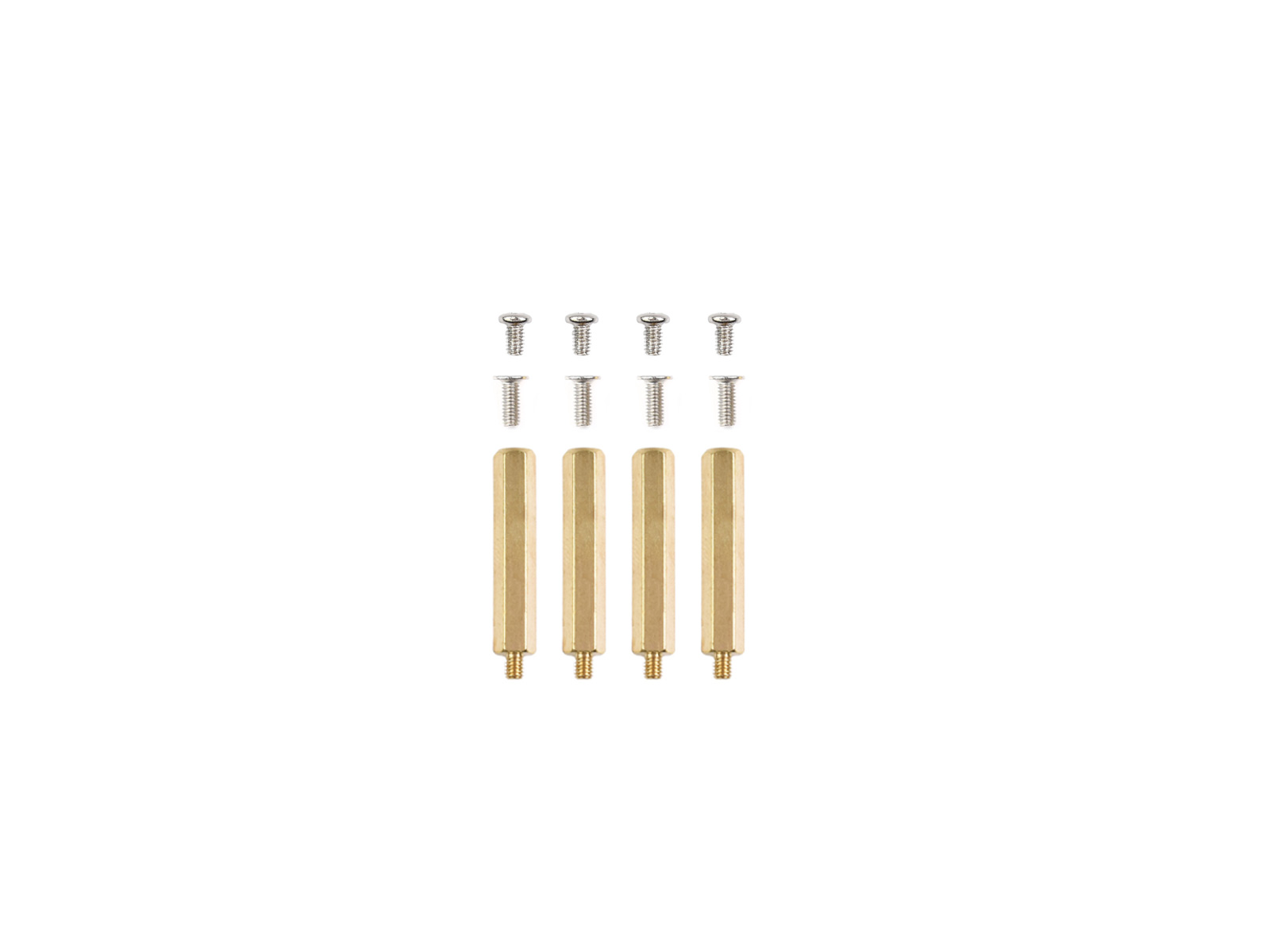

本产品不包含以上主板或配件，详细配置以配置清单为准
动态路径切换，供电更稳定
- 接入输入电源时，电池输出断开，输入电源会同时给系统和电池充电，充电电流最大约 1.33A
- 电池充满后会处于断开状态，当电池电压低于 12V 时再重新充电，避免电池频繁充放电损害电池寿命
- 断开输入电源，会自动切换成锂电池供电，不会影响系统正常运行
实时检测模块工作状态
可通过 I2C 接口通信，测量电池电压、电流、功率和剩余电量等参数
检测到电压过低时，可以使用程序控制 Jetson Orin 保存数据后再关机
避免 Jetson Orin 因突然断电导致数据丢失

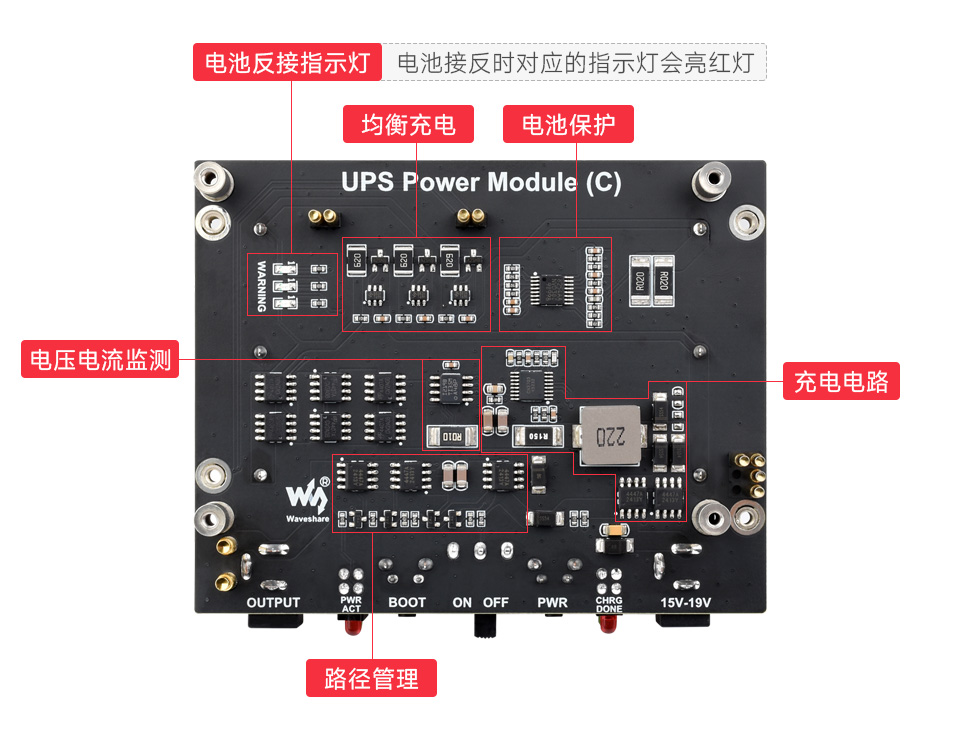

安全稳定的电路设计
板载电池保护电路，防过充、防过放、防过流、防短路和防反接指示灯
均衡充电，工作稳定更安全

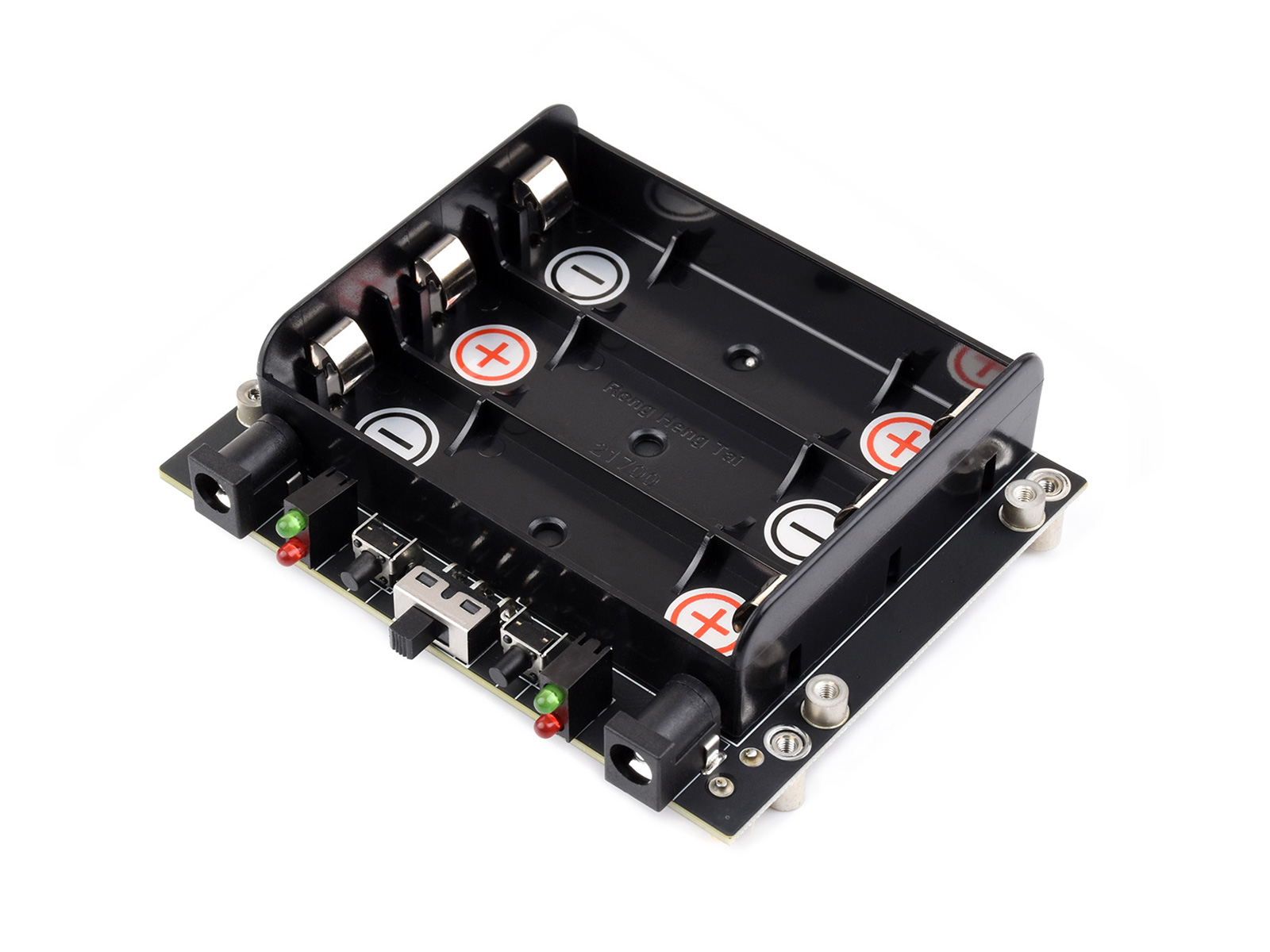

21700 大容量电池
板载 3 节 21700 锂电池串口，单节电池容量 5000mAh，续航更持久

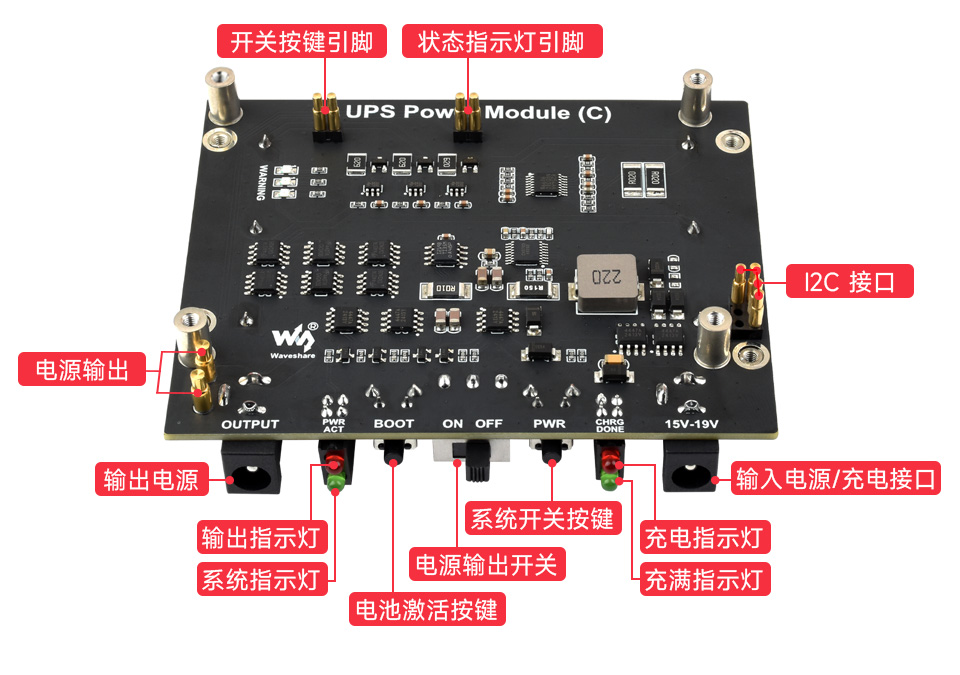

采用弹簧顶针接口设计
适用于 Jetson Orin 系列主板
通过 I2C 接口即可通讯，不影响接入其他扩展板
接口定义
产品尺寸
产品选型
| 产品型号 | 适用设备 | 电池 | 特性 |
|---|---|---|---|
 Pico-UPS-A |
树莓派 Pico | 800mAh 14500 锂电池 | 排座供电 |
 Pico-UPS-B |
600mAH 聚合物锂电池 | 排座供电 | |
 UPS HAT (C) |
树莓派 Zero | 1000mAh 803040 聚合物电池 | 弹簧顶针供电 |
 Li-ion Battery HAT |
800mAh 14500 锂电池 | 不支持 UPS | |
 UPS HAT (B) |
树莓派 5/4B/3B+ | 2600mAh 18650 锂电池 × 2 (串联)， 5A 输出，8.4V 充电电源 |
弹簧顶针供电 |
 UPS HAT (E) |
5000mAh 21700 锂电池 × 4 (串联)， 5V 6A 输出， 40W 双向快充( Type-C 接口) |
弹簧顶针供电 | |
 UPS HAT |
树莓派 4B/3B+ | 2600mAh 18650 锂电池 × 2 (串联)， 2.5A 输出，8.4V 充电电源 |
排座供电 |
 UPS HAT (D) |
5000mAh 21700 锂电池 × 2 (并联)， 2.5A 输出，5V 充电电源 (Type-C 接口) |
弹簧顶针供电 | |
 Li-polymer Battery HAT |
3000mAh 104060 聚合物电池， 2A 输出，5V 充电电源 (Type-C 接口) |
排座供电， 不支持 UPS |
|
 UPS Power Module |
Jetson Nano | 2600mAh 18650 锂电池 × 4 (两并两串)， 2.5A 输出，8.4V 充电电源 |
排线供电， 带显示屏 |
 UPS Power Module (B) |
2600mAh 18650 锂电池 × 4 (两并两串)， 5A 输出，8.4V 充电电源 |
弹簧顶针供电 | |
 UPS Power Module (C) |
Jetson Orin Nano Jetson Orin NX |
5000mAh 21700 锂电池 × 3 (串联)， 有输入则约为输入电压，无输入则为电池电压（9V~12.6V），15V~19V 充电电源 |
弹簧顶针供电 |
 UPS Module 3S |
板载 Type-C 接口的设备 | 2600mAh 18650 锂电池 × 3 (串联)， 5V 5A 输出，12.6V 充电电源 |
通过线材引出各种接口 |
 UPS Module Mini |
CM4 工业扩展模块等 | 350mAh 10440 锂电池 × 3 (并联)， 5V 2.5A 输出，5V 充电电源 |
双排接口 |
锂电池使用注意事项
- 锂聚合物和锂离子电池很不稳定。如果充电或使用不当，可能会导致火灾，从而造成人身伤害和财产损失
- 对电池组充电和放电时，电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
- 请勿使用旧电池，或混用旧电池和新电池，避免使用其他品牌的电池
- 如需另购锂电池产品，须确保电池参数与锂电池扩展板兼容，推荐选择正规的电池厂家，并需要自行进行老化测试以确保锂电池能够稳定安全地工作
- 锂电池具有循环寿命，请在达到使用寿命或在使用两年时（以先到者为准），用新电池更换旧电池
- 请妥善放置电池类产品，远离易燃易爆类物品，远离儿童，避免因保管不慎而引发安全事故
