工业级隔离型USB转RS232/485转换器支持USB转2路RS232+2路RS232/485 原装FT4232HL 支持壁挂和导轨安装

板载多种保护电路，传输稳定，多设备适用，多系统兼容，方便扩展或调试各种工业串口设备

价格

原价

型号

USB TO 4CH RS232/485

SKU

26681

品牌

Waveshare

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

USB转多功能串口转换器相关

8路 RS485

RS232/485/TTL (FT232)

RS232/485/TTL (CH343)

RS232/485/422/TTL (FT232)

UART/I2C/SPI/JTAG (CH347T)

8 路 TTL (CH348)

4 路 TTL (CH344)

4 路 RS485 (CH344)

4 路 RS485 (CH344, B 型)

RS232/485 (FT4232HL)

RS485/422 (FT4232HL)

RS232/485/422/TTL (FT4232HL)

产品详情
产品资料
配置清单

加入购物车

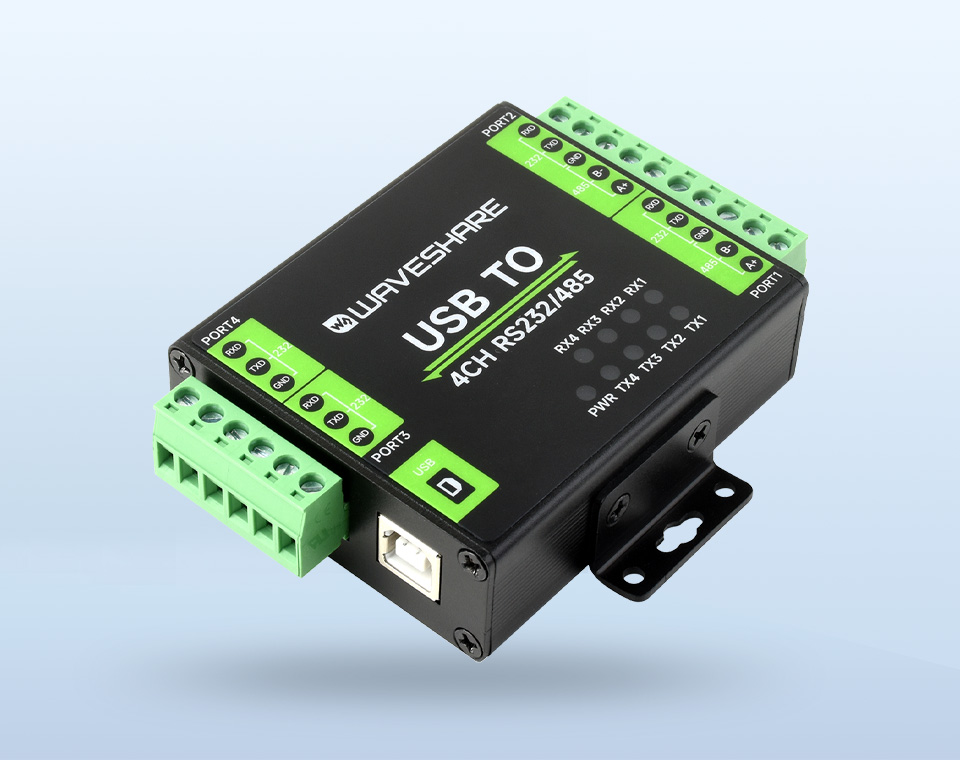

工业级隔离型 USB 转换器

USB 转 4 路 RS232或USB 转 2 路 RS232 & 2 路 RS485

原装 FT4232HL | 传输稳定 | 多设备适用 | 多系统兼容

产品特性

采用原装 FT4232HL 芯片，高速通信稳定、可靠、兼容性好
支持 USB 转 2 路隔离 RS232/485 + 2 路隔离 RS232
板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
内置 RS485 输出终端 120R 电阻，可通过跳线帽使能，切换灵活
外置 9 个 LED 指示灯，方便查看电源和信号收发状态
工业级金属外壳，支持壁挂和导轨两种安装方式，坚固美观，易安装

产品参数

产品类型	工业级 USB 转 RS232/485 数字隔离型转换器
主机接口	USB
设备接口	RS232/485
USB 接口	工作电平	5V
	接口形式	USB-B 型接口
	接口保护	200mA 自恢复保险丝，隔离输出
隔离型 RS232	接口形式	接线端子
	接口保护	提供 TVS 管保护，浪涌和静电保护，电源和信号隔离
	传输模式	点对点
	通信速率	300bps ~ 921600bps
隔离型 RS485	接口形式	接线端子
	方向控制	硬件自动判别和控制数据传输方向
	接口保护	提供 TVS 管保护，浪涌和静电保护，电源和信号隔离
	匹配电阻	默认 NC，预留 120R 匹配电阻，可跳线帽使能
	传输模式	点对多 (至多 32 个节点，16 个节点以上建议加中继器）
	通信速率	300bps ~ 921600bps
指示灯	PWR	电源指示灯，接入 USB，检测到电压则亮红灯
	TX1~TX4	发送指示灯，有数据从 USB 口发出时亮绿灯
	RX1~RX4	接收指示灯，有数据从设备接口发回时亮蓝灯
使用环境	温度范围	-40 ~ 85℃
使用环境	湿度范围	5%RH ~ 95%RH
操作系统	Mac、Linux、Android、Windows 11 / 10 / 8.1 / 8 / 7

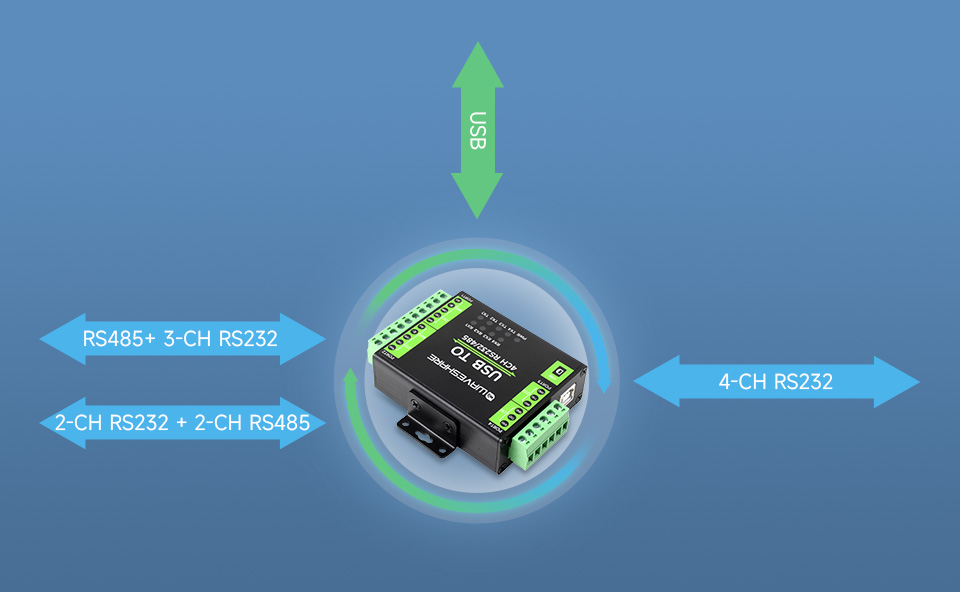

基本功能

可通过 USB 扩展 4 路多功能串口，方便用户扩展外接或调试各种工业串口设备；支持 USB 转 2 路隔离 RS232/485 + 2 路隔离 RS232

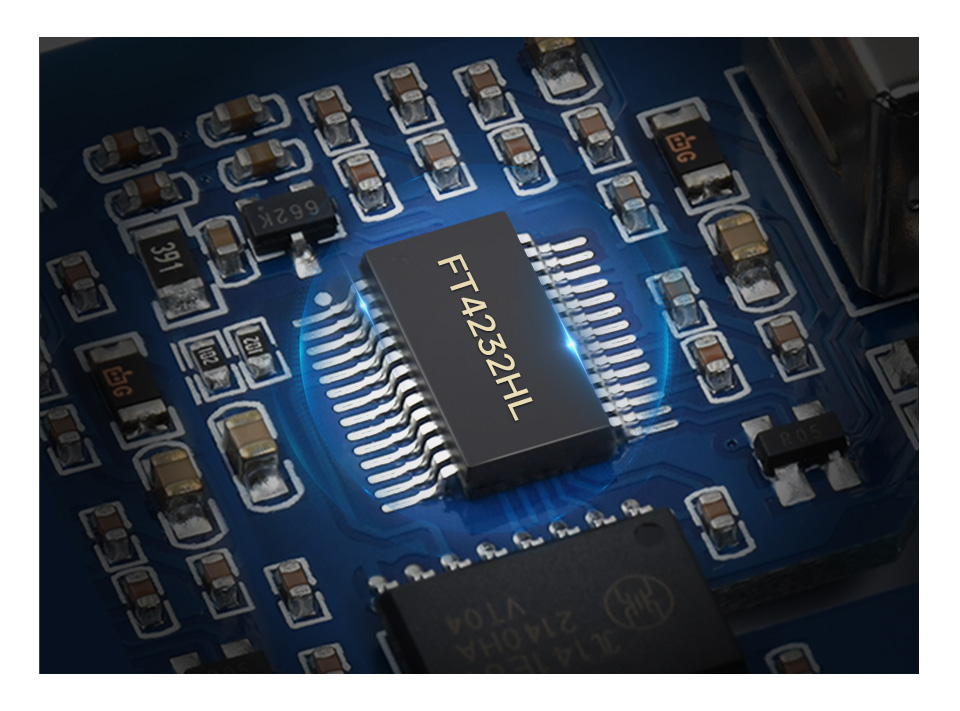

工业级原装芯片

采用原装 FT4232HL 芯片方案，高速通信稳定、可靠、兼容性好

隔离型设计更安全

一体式电源隔离可提供稳定的隔离电压，隔离端无须额外供电
一体式数字隔离可进行信号隔离，可靠性高、抗干扰强、功耗低

多重保护安全稳定

TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电。自恢复保险丝和保护二极管可确保电流和电压稳定输出，防过流过压，提高抗冲击能力

多系统兼容

支持 Mac、Linux、Android、Windows 11 / 10 / 8.1 / 8 / 7 等系统

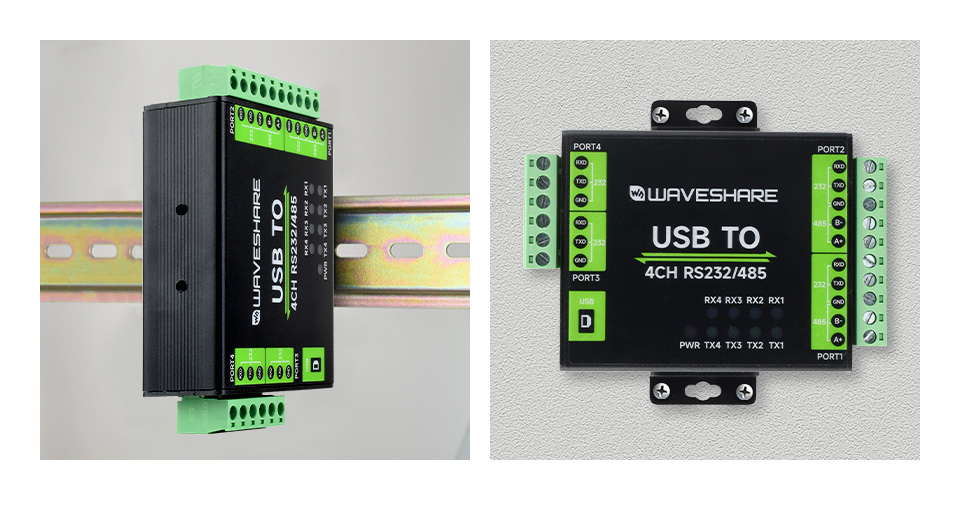

工业级铝合金磨砂外壳

产品使用铝合金材质，并经过氧化磨砂处理牢固耐用，颜值与手感更好
支持壁挂和导轨安装，工业安装使用更灵活

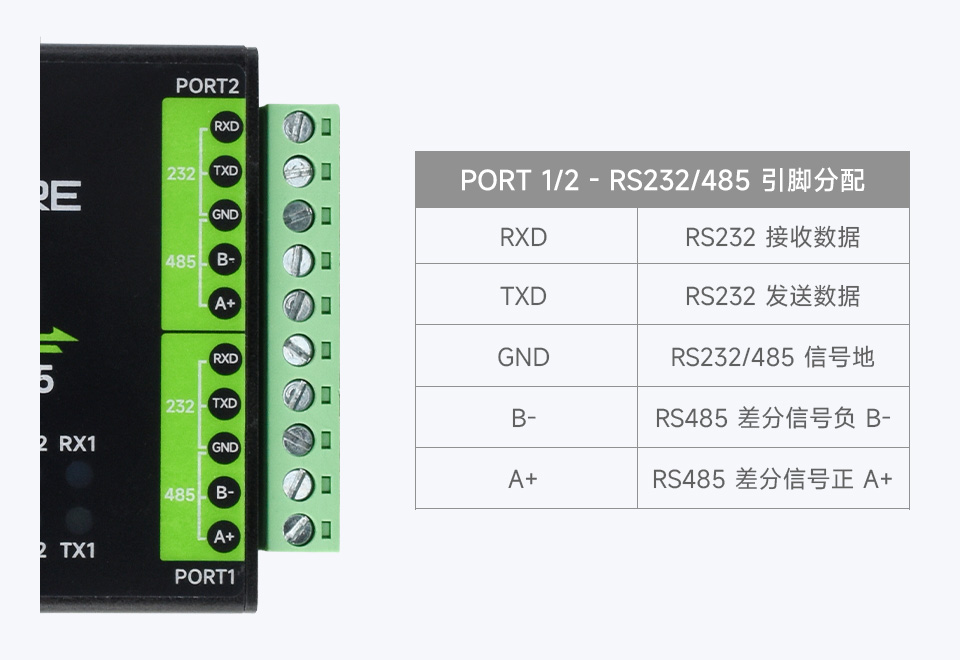

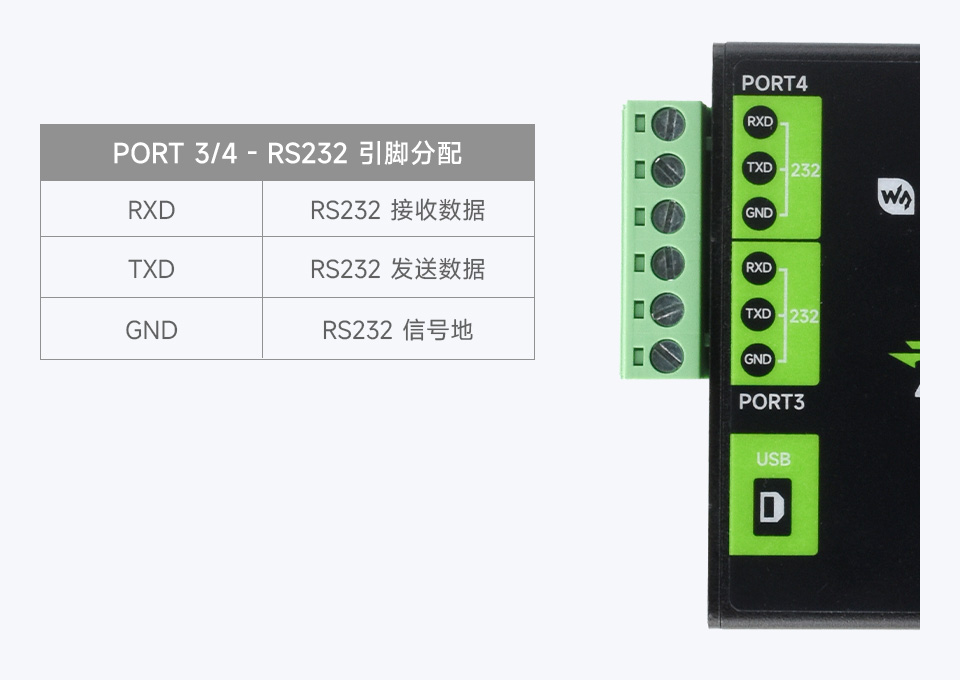

接口简介

产品尺寸

USB 转多功能串口转换器选型

产品类型	产品说明	串口转换
USB TO RS232/485/TTL	USB 转单通道串口采用 FT232RNL 方案工业级，带隔离型可壁挂或桌面使用	单串口转换器： • USB 转 RS232 • USB 转 RS485 • USB 转 TTL
USB TO RS232/485/TTL (B)	USB 转单通道串口采用 CH343G 方案工业级，带隔离型可壁挂或桌面使用	单串口转换器： • USB 转 RS232 • USB 转 RS485 • USB 转 TTL
USB TO RS232/485/422/TTL	USB 转单通道串口采用 FT232RNL 方案工业级，带隔离型可壁挂或导轨使用	单串口转换器： • USB 转 RS232 • USB 转 RS485 • USB 转 RS422 • USB 转 TTL
USB TO UART/I2C/SPI/JTAG	USB 转双通道串口采用 CH347T 方案工业级，非隔离型可壁挂或桌面使用	多功能串口转换器： • USB 转 2 路 TTL • USB 转 1 路 TTL + 1 路 I2C + 1 路 SPI • USB 转 1 路 TTL + 1 路 JTAG
USB TO 4CH TTL	USB 转四通道串口采用 CH344 方案工业级，非隔离型可壁挂或桌面使用	四串口转换器： • USB 转 4 路 TTL
USB TO 4CH RS485	USB 转四通道串口采用 CH344 方案工业级，非隔离型可壁挂或桌面使用	四串口转换器： • USB 转 4 路 RS485
USB TO 4CH RS485 (B)	USB 转四通道串口采用 CH344 方案工业级，带隔离型可壁挂或桌面使用	四串口转换器： • USB 转 4 路 RS485
USB TO 4CH RS232/485	USB 转四通道串口采用 FT4232HL 方案工业级，带隔离型可壁挂或导轨使用	四串口转换器： • USB 转 4 路 RS232 • USB 转 3 路 RS232 + 1 路 RS485 • USB 转 2 路 RS232 + 2 路 RS485
USB TO 4CH RS232	USB 转四通道串口采用 FT4232HL 方案工业级，带隔离型可壁挂或桌面使用	四串口转换器： • USB 转 4 路 RS232
USB TO 4CH RS485/422	USB 转四通道串口采用 FT4232HL 方案工业级，带隔离型可壁挂或导轨使用	四串口转换器： • USB 转 4 路 RS485 • USB 转 3 路 RS485 + 1 路 RS422 • USB 转 2 路 RS485 + 2 路 RS422
USB TO 4CH Serial Converter	USB 转四通道串口采用 FT4232HL 方案工业级，带隔离型可壁挂或桌面使用	四串口转换器： • USB 转 1 路 TTL + 3 路 RS485 • USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS232 • USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS422 • USB 转 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422 • USB 转 2 路 TTL + 2 路 RS485 • USB 转 2 路 TTL + 1 路 RS485 + 1 路 RS422 • USB 转 2 路 TTL + 1 路 RS422 + 1 路 RS232
USB TO 8CH RS485	USB 转八通道串口工业级，带隔离型可挂壁或导轨使用	八串口转换器： • USB 转 8 路 RS485
