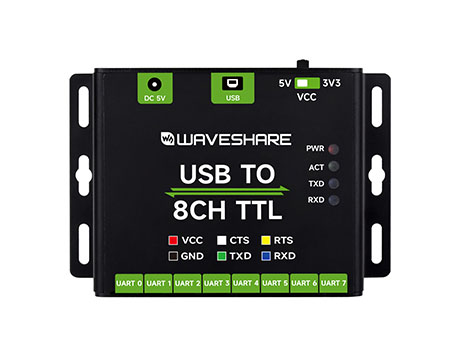

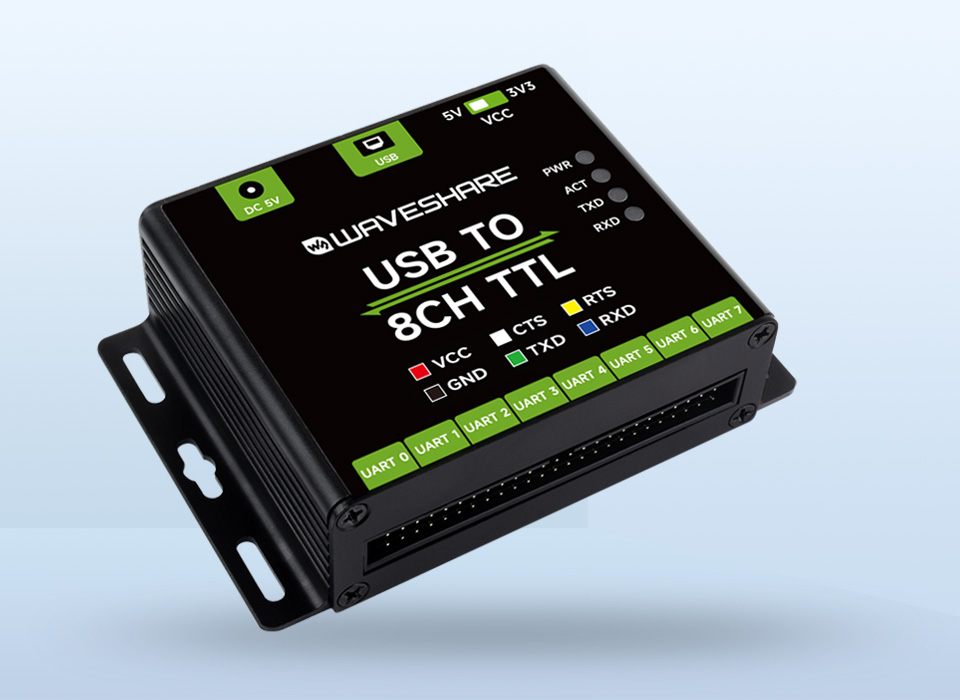

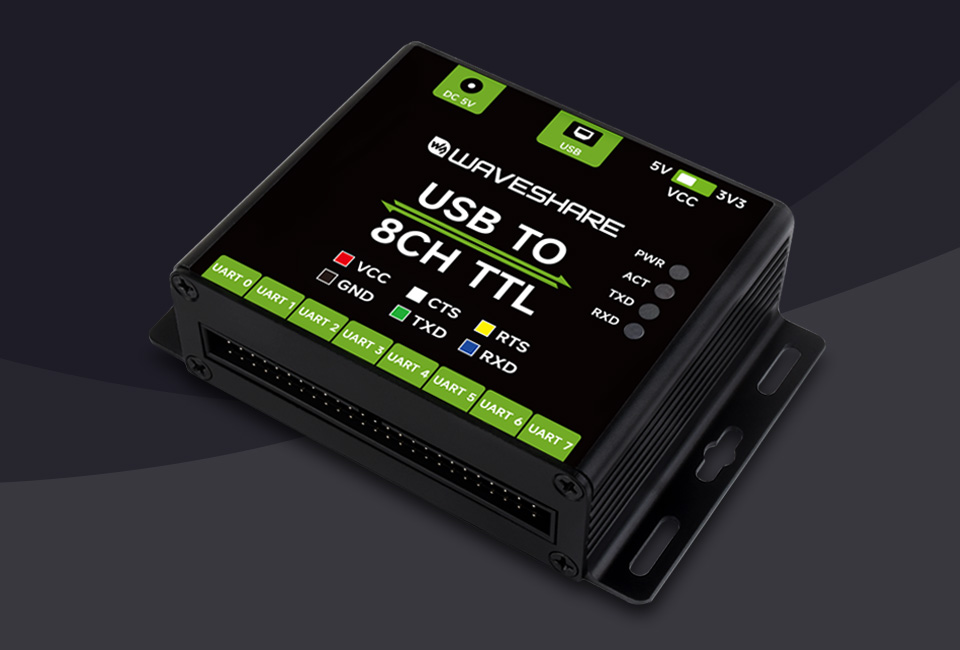

工业级 USB 转 8 路 TTL
UART 通用串口通信
传输稳定 | 多设备适用 | 多系统兼容
产品特性
-
支持 USB 扩展 8 路 TTL(UART) 带硬件流控,可同时通信,相互独立
-
板载自恢复保险丝和保护二极管,可确保电流和电压稳定输出,防过流过压,提高抗冲击能力
-
板载 TVS 保护电路,可有效抑制电路中的浪涌电压和瞬态尖峰电压,防雷防静电
-
板载电平转换电路,防浪涌,防静电,通信稳定且安全
-
板载 TTL 串口 3.3V 和 5V 电平转换电路,可切换 TTL 通信电平
-
铝合金外壳,氧化磨砂处理,CNC 数控开孔,牢固耐用、工艺精美
-
外置 4 个 LED 指示灯,方便查看电源和信号收发状态
产品参数
产品类型
|
工业级 USB 转 TTL 转换器
|
主机接口
|
USB
|
设备接口
|
TTL (UART)
|
通信范围
|
1200bps ~ 2M
|
USB 接口
|
工作电平
|
5V
|
接口形式
|
USB-B 型接口
|
接口保护
|
200mA 自恢复保险丝,ESD 静电保护
|
供电接口
|
接口形式
|
5V DC 电源插座
|
接口保护
|
防过压保护,防反接保护
|
TTL(UART) 接口
|
接口形式
|
50PIN 防反接接口
|
接口保护
|
TVS 管保护,浪涌和静电保护
|
串口 TTL 电平
|
3.3V/5V (可调)
|
指示灯
|
PWR
|
电源指示灯,接入 USB,检测到电压则亮红灯
|
ACT
|
状态指示灯,检测到驱动亮绿灯
|
TXD
|
发送指示灯,有数据从 USB 口发出时亮灯
|
RXD
|
接收指示灯,有数据从对应设备端口发回时亮灯
|
使用环境
|
温度范围
|
-40℃ ~ 85℃
|
湿度范围
|
5%RH ~ 95%RH
|
操作系统
|
Mac、Linux、Android、Windows 11 / 10 / 8.1 / 8 / 7
|
多重保护电路,安全稳定
板载自恢复保险丝和保护二极管,防过流过压,提高抗冲击能力;板载TVS 保护电路,可有效抑制电路中的浪涌电压和瞬态尖峰电压,防雷防静电;板载电平转换电路,防浪涌,防静电,通信稳定且安全
多系统兼容
支持 Win7/8/8.1/10/11、MacOS、Linux、Android 等系统
应用环境
适用于对工作环境、设备要求较高的工业或办公场景中
一拖八口
工业级芯片,8 路 TTL,可同时通信,相互独立
小巧机身,安装方便
灵活组装,适合多种设备扩展 TTL 接口使用
预留螺丝孔位
安装固定方便,工业级金属外壳,坚固耐用
接口简介
指示灯简介
|
PWR
|
电源指示灯,接入 USB,检测到电压则亮红灯
|
ACT
|
状态指示灯,检测到驱动亮绿灯
|
TXD
|
发送指示灯,有数据从 USB 口发出时亮灯
|
RXD
|
接收指示灯,有数据从对应设备端口发回时亮灯
|
引脚说明
VCC
|
可对外接的设备提供 5V 或 3.3V 电压(通过开关设置)
|
GND
|
接 GND
|
TXD
|
接 MCU.RXD
|
RXD
|
接 MCU.TXD
|
RTS
|
接 MCU.CTS
|
CTS
|
接 MCU.RTS
|
产品尺寸
