USB转UART/I2C/SPI/JTAG转换器 支持多种接口 兼容3.3V和5V电平 多种保护电路 多系统兼容 铝合金外壳 支持壁挂和导轨安装

板载USB-B、2×UART、I2C、SPI和JTAG接口，方便通过电脑调试控制多种UART/ I2C/SPI/JTAG设备
价格
原价
型号
USB TO UART/I2C/SPI/JTAG
SKU
25411
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

8路 RS485 RS232/485/TTL (FT232) RS232/485/TTL (CH343) RS232/485/422/TTL (FT232) UART/I2C/SPI/JTAG (CH347T) 8 路 TTL (CH348) 4 路 TTL (CH344) 4 路 RS485 (CH344) 4 路 RS485 (CH344, B 型) RS232/485 (FT4232HL) RS485/422 (FT4232HL) RS232/485/422/TTL (FT4232HL)
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

USB 转 UART/I2C/SPI/JTAG

支持多种接口 | 兼容 3.3V 和 5V 电平

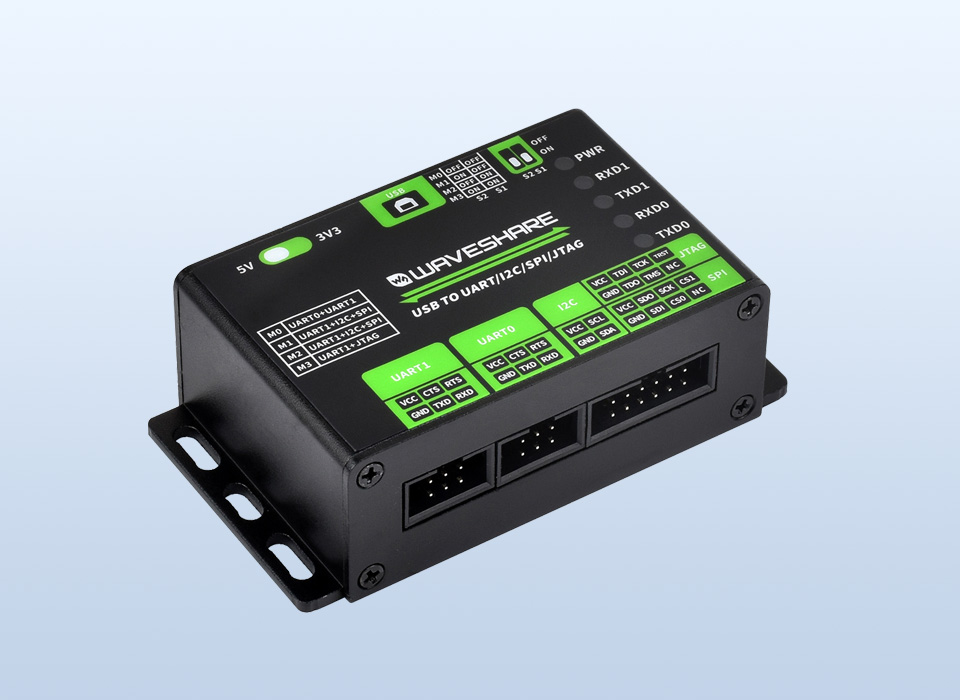

USB TO UART/I2C/SPI/JTAG 主图

产品特性

  • 支持 USB 转 2 路 UART，USB 转 1 路 UART + 1 路 I2C + 1 路 SPI，USB 转 1 路 UART + 1 路 JTAG
  • 支持 2 路高速 UART 接口，波特率高达 9Mbps，CTS 和 RTS 硬件自动流控
  • 支持 1 路 I2C 接口，方便通过电脑上位机操作 EEPROM，或编程控制 OLED、传感器等 I2C 设备
  • 支持 1 路 SPI 接口，带 2 个片选信号引脚，可通过电脑分时控制 2 路 SPI 从设备
  • 支持 1 路 JTAG 接口，可搭配开源的 OpenOCD 做调试测试（因实测器件和软件功能有限，用户须自行评估测试具体器件和软件使用）
  • 板载 3.3V 和 5V 电平转换电路，可以切换通信接口的工作电平，兼容性更强
  • 板载自恢复保险丝和 ESD 等保护电路，防过流过压防静电，通信稳定且安全
  • 铝合金外壳，氧化磨砂处理，CNC 数控开孔，牢固耐用、工艺精美
  • 高品质 USB-B 和 DC 简易牛座接口，插拔顺畅，坚固可靠，防止反接
USB TO UART/I2C/SPI/JTAG 主图

产品参数

主机接口 USB
供电 USB 接口，5V
工作电平 3.3V/5V (通过开关切换)
USB 接口 接口形式：USB-B 型接口
接口保护：自恢复保险丝、ESD 静电保护
UART 接口 支持通道：2路 （红色双开关须设置成 M0 模式）
接口形式：6PIN 防反接接口
通信速率：1200bps～9Mbps
硬件流控：CTS 和 RTS
I2C 接口 支持通道：1 路 (红色双开关须设置成 M1/M2 模式)
接口形式：12PIN 防反接接口 (前 4 个引脚为 I2C)
SPI 接口 支持通道：1 路 (红色双开关须设置成 M1/M2 模式)
接口形式：12PIN 防反接接口 (后 8 个引脚为 SPI)
JTAG 接口 支持通道：1路 (红色双开关须设置成 M3 模式)
接口形式：12PIN 防反接接口 (后 8 个引脚为 JTAG)
外形尺寸 86.0×48.0×27.6mm

基本功能

方便通过电脑调试控制多种接口设备，支持 USB 转 2 路 UART，USB 转 1 路 UART + 1 路 I2C + 1 路 SPI，USB 转 1 路 UART + 1 路 JTAG

工业级 4 路 USB 集线器多重保护电路

多系统兼容

支持 Win7/8/8.1/10/11、Linux 等系统

工业级 4 路 USB 集线器工业级 USB HUB 芯片

应用环境

适合大学生、技术工程师、电子爱好者或 DIY 创客等学习调试用

工业级 4 路 USB 集线器应用环境

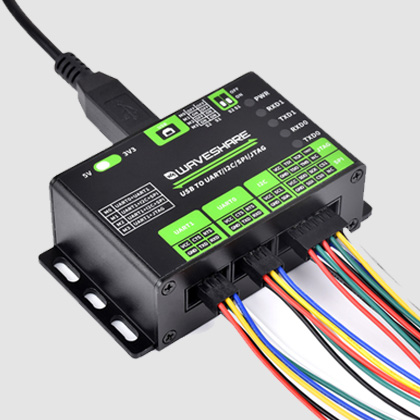

支持多种接口

支持多种通信调试接口，大部分接口可同时使用

工业级 4 路 USB 集线器应用环境
小巧机身，安装方便

灵活组装，适合多种设备

工业级 4 路 USB 集线器应用环境
预留螺丝孔位

安装固定方便，工业级金属外壳，坚固耐用

接口和模式说明

工业级 4 路 USB 集线器应用环境 工业级 4 路 USB 集线器应用环境
指示灯简介
PWR 电源指示灯，接入 USB，检测到电压则亮灯
RXD1 UART1 接收指示灯，有数据从设备接口发回时亮灯
TXD1 UART1 发送指示灯，有数据从 USB 口发出时亮灯
RXD0 UART0 接收指示灯，有数据从设备接口发回时亮灯
TXD0 UART0 发送指示灯，有数据从 USB 口发出时亮灯

产品展示

工业级 4 路 USB 集线器产品尺寸

产品尺寸

工业级 4 路 USB 集线器产品尺寸

说明：以上尺寸为手工测量，存在约 1mm 的误差

USB 转多功能串口转换器选型

产品类型 产品说明 串口转换
USB TO RS232/485/TTL
USB TO RS232/485/TTL		 USB 转单通道串口
采用 FT232RNL 方案
工业级，带隔离型
可壁挂或桌面使用		 单串口转换器：
• USB 转 RS232
• USB 转 RS485
• USB 转 TTL
USB TO RS232/485/TTL (B)
USB TO RS232/485/TTL (B)		 USB 转单通道串口
采用 CH343G 方案
工业级，带隔离型
可壁挂或桌面使用		 单串口转换器：
• USB 转 RS232
• USB 转 RS485
• USB 转 TTL
USB TO RS232/485/422/TTL
USB TO RS232/485/422/TTL		 USB 转单通道串口
采用 FT232RNL 方案
工业级，带隔离型
可壁挂或导轨使用		 单串口转换器：
• USB 转 RS232
• USB 转 RS485
• USB 转 RS422
• USB 转 TTL
USB TO UART/I2C/SPI/JTAG
USB TO UART/I2C/SPI/JTAG		 USB 转双通道串口
采用 CH347T 方案
工业级，非隔离型
可壁挂或桌面使用		 多功能串口转换器：
• USB 转 2 路 TTL
• USB 转 1 路 TTL + 1 路 I2C + 1 路 SPI
• USB 转 1 路 TTL + 1 路 JTAG
USB TO 4CH TTL
USB TO 4CH TTL		 USB 转四通道串口
采用 CH344 方案
工业级，非隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 TTL
USB TO 4CH RS485
USB TO 4CH RS485		 USB 转四通道串口
采用 CH344 方案
工业级，非隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 RS485
USB TO 4CH RS485 (B)
USB TO 4CH
RS485 (B)		 USB 转四通道串口
采用 CH344 方案
工业级，带隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 RS485
USB TO 4CH RS232/485
USB TO 4CH RS232/485		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或导轨使用		 四串口转换器：
• USB 转 4 路 RS232
• USB 转 3 路 RS232 + 1 路 RS485
• USB 转 2 路 RS232 + 2 路 RS485
USB TO 4CH RS232
USB TO 4CH RS232		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 4 路 RS232
USB TO 4CH RS485/422
USB TO 4CH RS485/422		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或导轨使用		 四串口转换器：
• USB 转 4 路 RS485
• USB 转 3 路 RS485 + 1 路 RS422
• USB 转 2 路 RS485 + 2 路 RS422
USB TO 4CH Serial Converter
USB TO 4CH Serial Converter		 USB 转四通道串口
采用 FT4232HL 方案
工业级，带隔离型
可壁挂或桌面使用		 四串口转换器：
• USB 转 1 路 TTL + 3 路 RS485
• USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS232
• USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS422
• USB 转 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422
• USB 转 2 路 TTL + 2 路 RS485
• USB 转 2 路 TTL + 1 路 RS485 + 1 路 RS422
• USB 转 2 路 TTL + 1 路 RS422 + 1 路 RS232
USB TO 8CH Serial Converter
USB TO 8CH RS485		 USB 转八通道串口
工业级，带隔离型
可挂壁或导轨使用		 八串口转换器：
• USB 转 8 路 RS485

产品资料

资料路径：www.waveshare.net/wiki/USB_TO_UART/I2C/SPI/JTAG

配置清单

工业级 4 路 USB 集线器配置清单
  1. USB TO UART/I2C/SPI/JTAG × 1
  2. USB 连接线 约 1.2 米 × 1
  1. 12PIN 杜邦线转散头 约 20cm × 1
  2. 6PIN 杜邦线转散头 约 20cm (2PCS)× 1
