ATmega16 SRAM数据存储器

2015-5-27 00:04| 发布者: waveshare-admin| 查看: 2976| 评论: 0

摘要: ATmega16 SRAM数据存储器

SRAM数据存储器

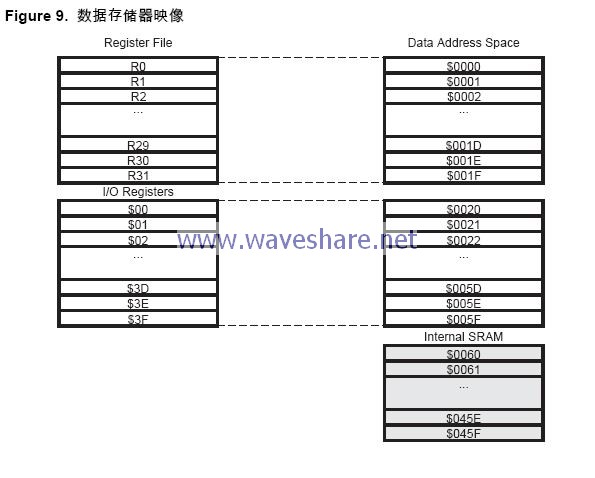

Figure 9 给出了ATmega16 SRAM 空间的组织结构。

前1120 个数据存储器包括了寄存器文件、I/O 存储器及内部数据SRAM。起始的96 个地址为寄存器文件与64 个I/O 存储器,接着是1024 字节的内部数据SRAM。

数据存储器的寻址方式分为5 种:直接寻址、带偏移量的间接寻址、间接寻址、带预减量的间接寻址和带后增量的间接寻址。寄存器文件中的寄存器R26 到R31 为间接寻址的指针寄存器。

直接寻址范围可达整个数据区。

带偏移量的间接寻址模式能够寻址到由寄存器Y 和 Z 给定的基址附近的63 个地址。

在自动预减和后加的间接寻址模式中,寄存器X、Y 和Z 自动增加或减少。

ATmega16的全部32个通用寄存器、64个I/O寄存器及1024个字节的内部数据SRAM可以通过所有上述的寻址模式进行访问。寄存器文件的描述见 P9“ 通用寄存器文件” 。

SRAM数据存储器访问时间

本节说明访问内部存储器的时序。如Figure 10 所示,内部数据SRAM 访问时间为两个clkCPU 时钟。

以上资料参考马潮老师的中文手册,由微雪电子整理并发布,转载请注明出处:www.waveshare.net,否则追究相应责任!
