ATmega16 看门狗复位

2015-5-27 00:17| 发布者: waveshare-admin| 查看: 3362| 评论: 0

摘要: ATmega16 看门狗复位

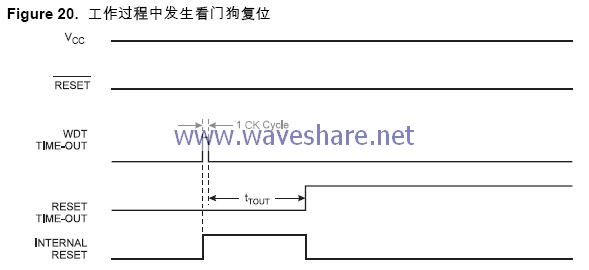

看门狗定时器溢出时将产生持续时间为1 个CK 周期的复位脉冲。在脉冲的下降沿，延时定时器开始对tTOUT 记数。请参见P40 以了解看门狗定时器的具体操作过程。

以上资料参考马潮老师的中文手册，由微雪电子整理并发布，转载请注明出处：www.waveshare.net，否则追究相应责任！
