ATmega16 外部时钟

2015-5-27 00:09| 发布者: waveshare-admin| 查看: 3464| 评论: 0

摘要: 为了从外部时钟源驱动芯片, XTAL1 必须如Figure 14 所示的进行连接。同时,熔丝位CKSEL必须编程为“0000”。若熔丝位CKOPT也被编程,用户就可以使用内部的XTAL1和GND 之间的36 pF 电容。 ...

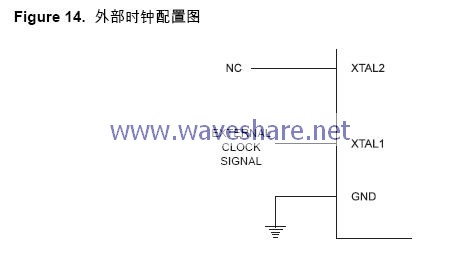

为了从外部时钟源驱动芯片, XTAL1 必须如Figure 14 所示的进行连接。同时,熔丝位CKSEL必须编程为“0000”。若熔丝位CKOPT也被编程,用户就可以使用内部的XTAL1和GND 之间的36 pF 电容。

选择了这个振荡器之后,启动时间由熔丝位SUT 确定,如Table 12 所示。

为了保证MCU 能够稳定工作,不能突然改变外部时钟源的振荡频率。工作频率突变超过2% 将会产生异常现象。应该在MCU 保持复位状态时改变外部时钟的振荡频率。

以上资料参考马潮老师的中文手册,由微雪电子整理并发布,转载请注明出处:www.waveshare.net,否则追究相应责任!
