ATmega16 低频晶体振荡器

2015-5-27 00:07| 发布者: waveshare-admin| 查看: 3513| 评论: 0

摘要: 为了使用32.768 kHz 钟表晶体作为器件的时钟源,必须将熔丝位CKSEL 设置为“1001”以选择低频晶体振荡器。晶体的连接方式如Figure 12 所示。通过对熔丝位CKOPT 的编程,用户可以使能XTAL1 和XTAL2 的内部电容,从而 ...

为了使用32.768 kHz 钟表晶体作为器件的时钟源,必须将熔丝位CKSEL 设置为“1001”以选择低频晶体振荡器。晶体的连接方式如Figure 12 所示。通过对熔丝位CKOPT 的编程,用户可以使能XTAL1 和XTAL2 的内部电容,从而去除外部电容。内部电容的标称数
值为36 pF。

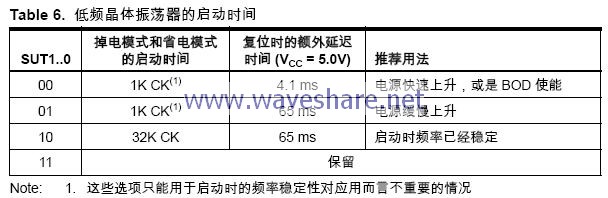

选择了这个振荡器之后,启动时间由熔丝位SUT 确定,如Table 6 所示。

以上资料参考马潮老师的中文手册,由微雪电子整理并发布,转载请注明出处:www.waveshare.net,否则追究相应责任!
