1.新建工程
本章程序在串口printf工程的基础上修改,复制串口printf的工程,修改文件夹名。击STM32F746I.ioc打开STM32cubeMX的工程文件重新配置。SPI1选择全双工主模式,不开启NSS。配置PA7为SPI_MOSI,PA6为SPI_MISO,PA5为SPI_SCK,PA4配置为GPIO输出模式,作为片选信号。

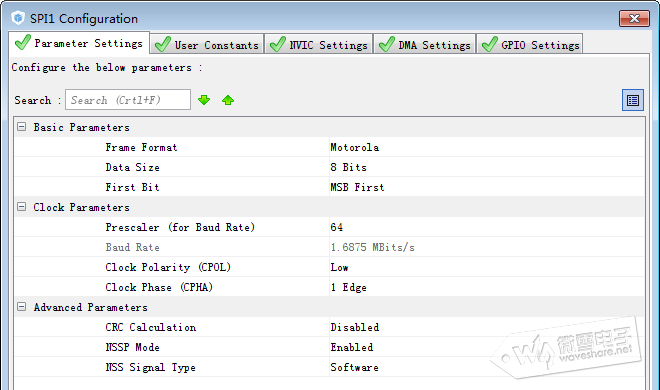

SPI配置中设置数据长度为8bit,MSB先输出分频为64分频,则波特率为1.6875 MBits/s。其他为默认设置。 Motorla格式,CPOL设置为Low,CPHA设置为第一个边沿。不开启CRC检验,NSS为软件控制。

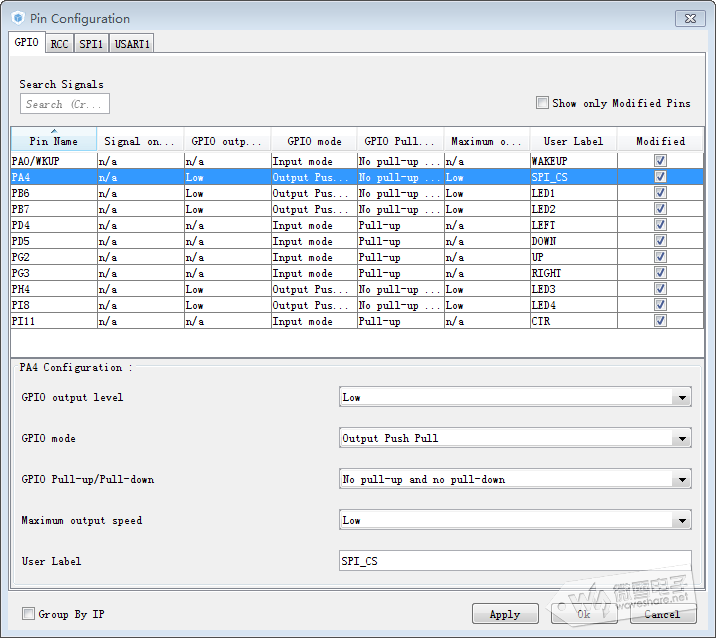

在GPIO管脚配置中设置PA4的用户标签为SPI1_CS。
生成报告以及代码,编译程序。在spi.c文件中可以看到ADC初始化函数。在stm32f7xx_hal_spi.h头文件中可以看到spi的操作函数。分别对应轮询,中断和DMA三种控制方式。
下面为W25QXX的驱动文件。下载加压并添加进工程中。
在工程目录下新建文件夹BSP,把刚才下载的文件复制进去。

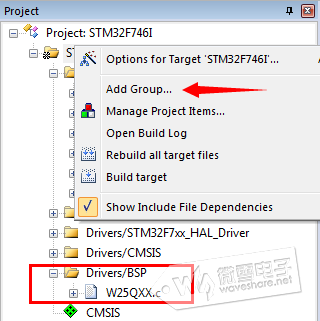

在工程框中,选择工程名按鼠标右键添加组,修改组名称为Drivers/BSP,选择刚才BSP文件夹的路径,添加W25QXX.c文件。

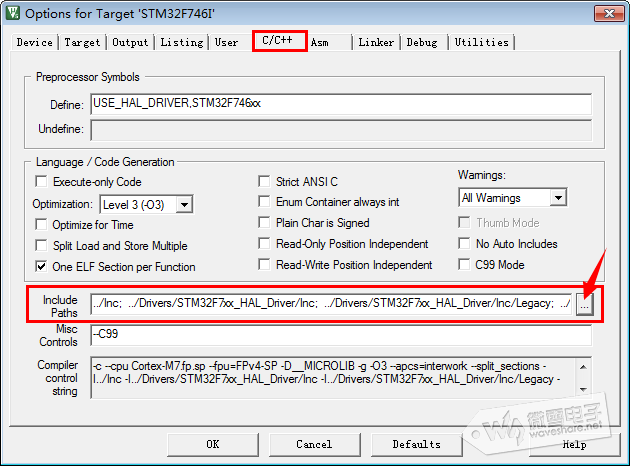

点击图标 打开工程选项设置,选择C/C++栏,在Include Paths中添加头文件路径..\BSP。重新编译工程,看是否有错误。
2.W25Qxx驱动函数介绍
在W25QXX.c文件中有很多操作函数,这个只接收几个简单的函数。
06 | void BSP_W25Qx_Read_ID(uint8_t *ID) |
08 | uint8_t cmd[4] = {READ_ID_CMD,0x00,0x00,0x00}; |
12 | HAL_SPI_Transmit(&hspi1, cmd, 4, W25Qx_TIMEOUT_VALUE); |
14 | HAL_SPI_Receive(&hspi1,ID, 2, W25Qx_TIMEOUT_VALUE); |
以上为读W25Qxx读ID函数,函数开始先定义一个数组cmd保存读ID命令,其中READ_ID_CMD为读ID命令90H,在W25QXX.h头文件中通过宏定义。数组后三个值为地址000000H。
W25Qx_Enable(),W25Qx_Disable()分别为使能和失能SPI设备,即拉低和拉高/CS电平。在W25QXX.h头文件中可以找到如下宏定义。
在GPIO管脚配置中设置PA4的用户标签为SPI1_CS,所以mxconstants.h头文件中有如下宏定义。
HAL_SPI_Transmit(&hspi1, cmd, 4, W25Qx_TIMEOUT_VALUE) 为通过SPI将cmd中四个字节的命令发送出去。 然后通过HAL_SPI_Receive(&hspi1,ID, 2, W25Qx_TIMEOUT_VALUE);函数介绍两个字节的数据保存在对应的地址ID中。W25Qx_TIMEOUT_VALUE为超时。其值为1000.

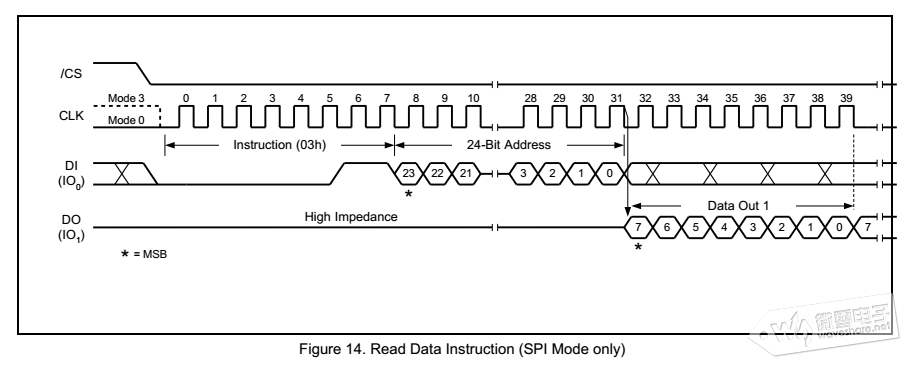

如下为W25QXX读函数。函数开始先将要发送的数据(命令和地址)存储在cmd数组中,然后后通过HAL_SPI_Transmit()函数发送出去,接着通过HAL_SPI_Receive()接收读取的数据。
08 | uint8_t BSP_W25Qx_Read(uint8_t* pData, uint32_t ReadAddr, uint32_t Size) |
14 | cmd[1] = (uint8_t)(ReadAddr >> 16); |
15 | cmd[2] = (uint8_t)(ReadAddr >> 8); |
16 | cmd[3] = (uint8_t)(ReadAddr); |
20 | HAL_SPI_Transmit(&hspi1, cmd, 4, W25Qx_TIMEOUT_VALUE); |
22 | if (HAL_SPI_Receive(&hspi1, pData,Size,W25Qx_TIMEOUT_VALUE) != HAL_OK) |

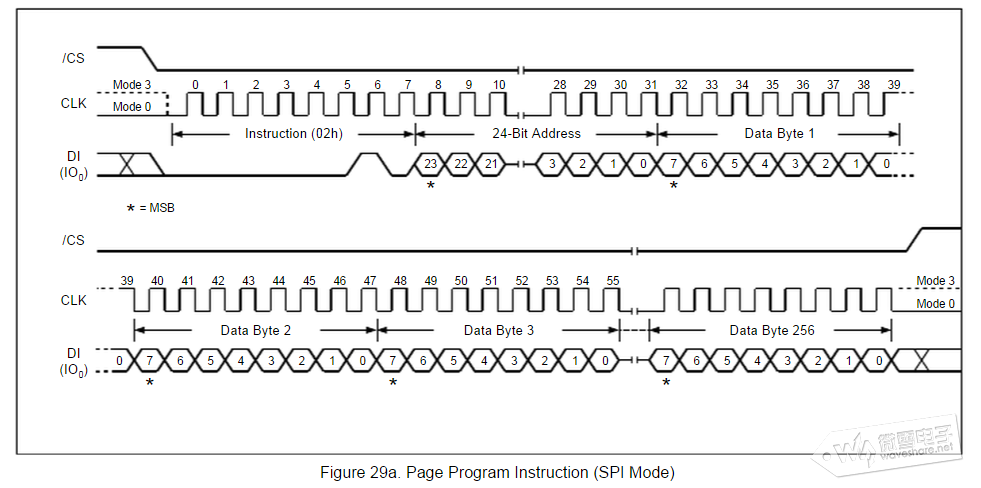

如下为W25Qxx写操作函数,采用页编程指令(02H),每次最多可以写入256字节。所以写函数中将要写入的数据分多次写入W25Qxx中,每次只写256个字节,不断循环直到数据完全写完。写数据前先使能写操作。
08 | uint8_t BSP_W25Qx_Write(uint8_t* pData, uint32_t WriteAddr, uint32_t Size) |
11 | uint32_t end_addr, current_size, current_addr; |
12 | uint32_t tickstart = HAL_GetTick(); |
17 | while (current_addr <= WriteAddr) |
19 | current_addr += W25Q128FV_PAGE_SIZE; |
21 | current_size = current_addr - WriteAddr; |
24 | if (current_size > Size) |
30 | current_addr = WriteAddr; |
31 | end_addr = WriteAddr + Size; |
37 | cmd[0] = PAGE_PROG_CMD; |
38 | cmd[1] = (uint8_t)(current_addr >> 16); |
39 | cmd[2] = (uint8_t)(current_addr >> 8); |
40 | cmd[3] = (uint8_t)(current_addr); |
43 | BSP_W25Qx_WriteEnable(); |
47 | if (HAL_SPI_Transmit(&hspi1,cmd, 4, W25Qx_TIMEOUT_VALUE) != HAL_OK) |
53 | if (HAL_SPI_Transmit(&hspi1, pData,current_size, W25Qx_TIMEOUT_VALUE) != HAL_OK) |
59 | while (BSP_W25Qx_GetStatus() == W25Qx_BUSY); |
62 | if ((HAL_GetTick() - tickstart) > W25Qx_TIMEOUT_VALUE) |
69 | current_addr += current_size; |
70 | pData += current_size; |
71 | current_size = ((current_addr + W25Q128FV_PAGE_SIZE) > end_addr) ? (end_addr - current_addr) : W25Q128FV_PAGE_SIZE; |
72 | } while (current_addr < end_addr); |

扇区擦除函数,和写函数一样,擦除扇区前必先使能写操作。发送扇区擦除指令后不断读取W25Qxx的状态寄存器,判断flash是否为忙状态,如果不为忙则擦除操作完成。
06 | uint8_t BSP_W25Qx_Erase_Block(uint32_t Address) |
09 | uint32_t tickstart = HAL_GetTick(); |
10 | cmd[0] = SECTOR_ERASE_CMD; |
11 | cmd[1] = (uint8_t)(Address >> 16); |
12 | cmd[2] = (uint8_t)(Address >> 8); |
13 | cmd[3] = (uint8_t)(Address); |
16 | BSP_W25Qx_WriteEnable(); |
21 | HAL_SPI_Transmit(&hspi1, cmd, 4, W25Qx_TIMEOUT_VALUE); |
26 | while (BSP_W25Qx_GetStatus() == W25Qx_BUSY); |
29 | if ((HAL_GetTick() - tickstart) > W25Q128FV_SECTOR_ERASE_MAX_TIME) |
3.添加应用程序
在main.c文件中声明变量,rData,wData分别存储读写的数据,ID存储读取的ID值。
在main函数中添加如下测试程序。
02 | printf( "\r\n SPI-W25Qxxx Example \r\n\r\n" ); |
06 | BSP_W25Qx_Read_ID(ID); |
07 | printf( " W25Qxxx ID is : 0x%02X 0x%02X \r\n\r\n" ,ID[0],ID[1]); |
10 | if (BSP_W25Qx_Erase_Block(0) == W25Qx_OK) |
11 | printf( " SPI Erase Block ok\r\n" ); |
17 | for (i =0;i<0x100;i ++) |
23 | if (BSP_W25Qx_Write(wData,0x00,0x100)== W25Qx_OK) |
24 | printf( " SPI Write ok\r\n" ); |
29 | if (BSP_W25Qx_Read(rData,0x00,0x100)== W25Qx_OK) |
30 | printf( " SPI Read ok\r\n\r\n" ); |
34 | printf( "SPI Read Data : \r\n" ); |
36 | printf( "0x%02X " ,rData[i]); |
40 | if (memcmp(wData,rData,0x100) == 0 ) |
41 | printf( " W25Q128FV SPI Test OK\r\n" ); |
43 | printf( " W25Q128FV SPI Test False\r\n" ); |
程序中先是初始化W25QXX,即发送 使能重启(66H)和使能重启设备(99H)命令初始化flash,然后读取设备ID并输出。第2步中擦除flash,写入数据前必先要擦除内存。然后填充写入数据缓存并写入flahs中。最后读取刚才写入的数据,并检测数据是否正确。 把程序中用的出错处理函数添加在main.c文件后面。
07 | static void Error_Handler(void) |
09 | printf( "something wrong ....\r\n" ); |
在main.c文件开头添加应用的头文件。
将W25QXX DataFlash Board模块插入到Open746I开发板SPI1中,编译程序并下载到开发板。打开串口调试助手。设置波特率为115200。串口助手上会显示如下信息。
|
