STM32CubeMX系列教程27:ETH

2016-5-23 17:51| 发布者: waveshare-admin| 查看: 74548| 评论: 16

摘要: 本章讲解LwIP协议栈实现HTTP服务器
在看本教程之前建议先看ST官方关于ETH的培训视频。本章不打算详细讲解LwIP协议栈，
本章只是介绍如何通过STM32CubeMX软件生成初始化程序，并移植官方固件库里面的示例程序。


        本章程序在LCD滚动显示字符工程的基础上修改，复制工程修改文件夹名。打开STM32cubeMX的工程文件重新配置，ETH选择RMII模式，使能LWIP。

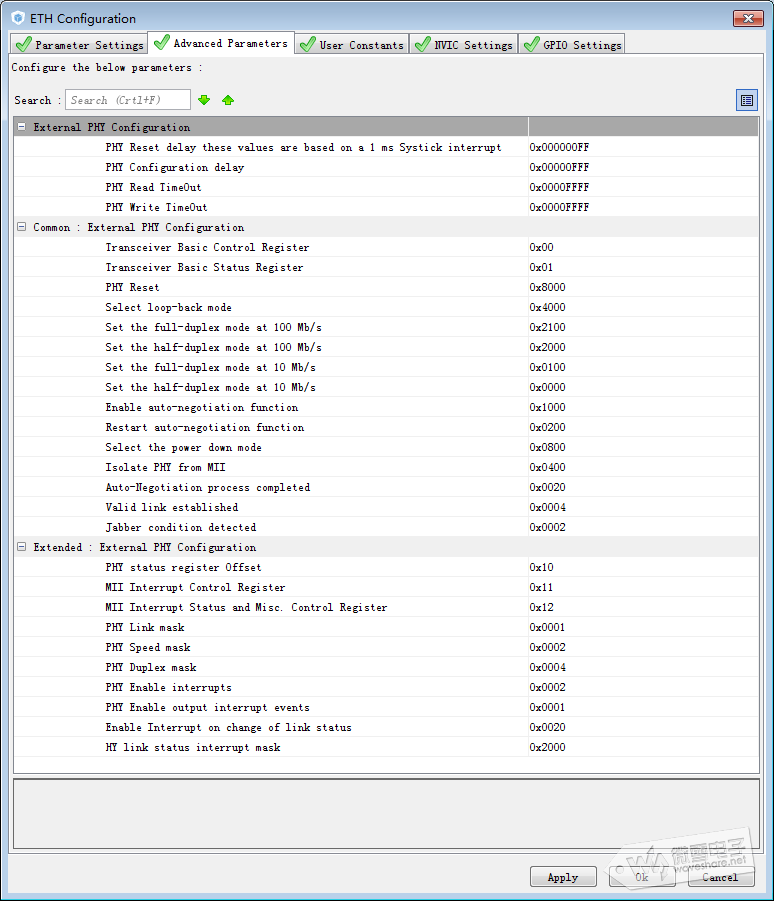

ETH 参数不作修改为默认设置。



LWIP General配置不作修改，为默认配置。


All LwIP Options中，TCP_QUEUE_OOSEQ选项为Disabled,否则编译会提示错误。


开启ETH中断，优先级为默认。


生成报告以及初始化代码，编译程序。应用层多出下面三个文件。


其中ethernetif.c文件包括ETH管脚初始化，寄存器参数初始化，以及底层驱动接口等函数。
lwip.c为LWIP协议栈初始化文件，通过DHCP获取IP或者设置静态IP。本实验中DHCP选择设置为使能，故有路由器动态分配IP地址。


下载一下应用程序解压并添加到工作目录中。这些文件移植ST官方固件库示例程序。
STM32Cube_FW_F7_V1.3.0\Projects\STM32756G_EVAL\Applications\LwIP\LwIP_HTTP_Server_Raw


文件中包含这些文件，其中fsdata文件为网站的数据文件，不需添加到工程中，
fs.c文件类似一个文件系统，包含打开文件，读取文件等操作，读取fsdata中的数据。
httpd.c为静态网页处理程序文件。
httpd_cgi_ssi.c为动态网页处理程序文件。

在main函数中添加初始化程序，初始化LCD，HTTP。

view source
print?
01  /* USER CODE BEGIN 2 */
02    /* Initialize the SDRAM */
03#ifdef USE_LCD
04
05  /* Initialize the LCD */
06  BSP_LCD_Init();
07
08  /* Clear the LCD Background layer */
09  BSP_LCD_SetLayerVisible(1,DISABLE);
10
11  /* Set LCD Foreground Layer  */
12  BSP_LCD_SelectLayer(0);
13
14  BSP_LCD_SetFont(&LCD_DEFAULT_FONT);
15
16  /* Initialize LCD Log module */
17  LCD_LOG_Init();
18
19  /* Show Header and Footer texts */
20  LCD_LOG_SetHeader((uint8_t *)"Webserver Application Raw API");
21  LCD_LOG_SetFooter((uint8_t *)"WaveShare Open7XXI-C board");
22
23  LCD_UsrLog ("  State: Ethernet Initialization ...\n");
24
25#endif
26
27  /* Http webserver Init */
28  httpd_init();
29
30  /* Notify user about the netwoek interface config */
31  User_notification(&gnetif);
32  /* USER CODE END 2 */


其中User_notification()输出当前网络接口配置的函数。判断是否通过DHCP获取IP地址。如果不能动态IP地址则设置静态IP。在mxconstants.h常量头文件中添加如下宏定义设置IP地址以及网关等。

view source
print?
01/* USER CODE BEGIN Private defines */
02#define USE_LCD        /* enable LCD  */
03#define USE_DHCP       /* enable DHCP, if disabled static address is used */
04
05/*Static IP ADDRESS: IP_ADDR0.IP_ADDR1.IP_ADDR2.IP_ADDR3 */
06#define IP_ADDR0   (uint8_t) 192
07#define IP_ADDR1   (uint8_t) 168
08#define IP_ADDR2   (uint8_t) 1
09#define IP_ADDR3   (uint8_t) 110
10
11/*NETMASK*/
12#define NETMASK_ADDR0   (uint8_t) 255
13#define NETMASK_ADDR1   (uint8_t) 255
14#define NETMASK_ADDR2   (uint8_t) 255
15#define NETMASK_ADDR3   (uint8_t) 0
16
17/*Gateway Address*/
18#define GW_ADDR0   (uint8_t) 192
19#define GW_ADDR1   (uint8_t) 168
20#define GW_ADDR2   (uint8_t) 1
21#define GW_ADDR3   (uint8_t) 1
22/* USER CODE END Private defines */


在while循环中添加LWIP处理任务函数以及DHCP周期处理函数。
view source
print?
01/* USER CODE BEGIN WHILE */
02while (1)
03{
04/* USER CODE END WHILE */
05
06/* USER CODE BEGIN 3 */
07  MX_LWIP_Process();
08  #ifdef USE_DHCP
09  /* handle periodic timers for DHCP */
10  DHCP_Periodic_Handle(&gnetif);
11      #endif
12}
13/* USER CODE END 3 */

最后导入外部变量以及添加头文件。

/* USER CODE BEGIN PV */
/* Private variables ---------------------------------------------------------*/
extern struct netif gnetif;
/* USER CODE END PV */

/* USER CODE BEGIN Includes */
#include "stm32746g_sdram.h"
#include "stm32746g_LCD.h"
#include "lcd_log.h"
#include "app_ethernet.h"
#include "httpd.h"
/* USER CODE END Includes */

最后编译程序，并下载到开发板，将DP83848 Ethernet Board接入Open746I-C的ETH接口并接上网线，网线另一端连接到和电脑统一局域网，或者和电脑直接相连。打开LCD上显示的IP地址。如下为显示页面：
