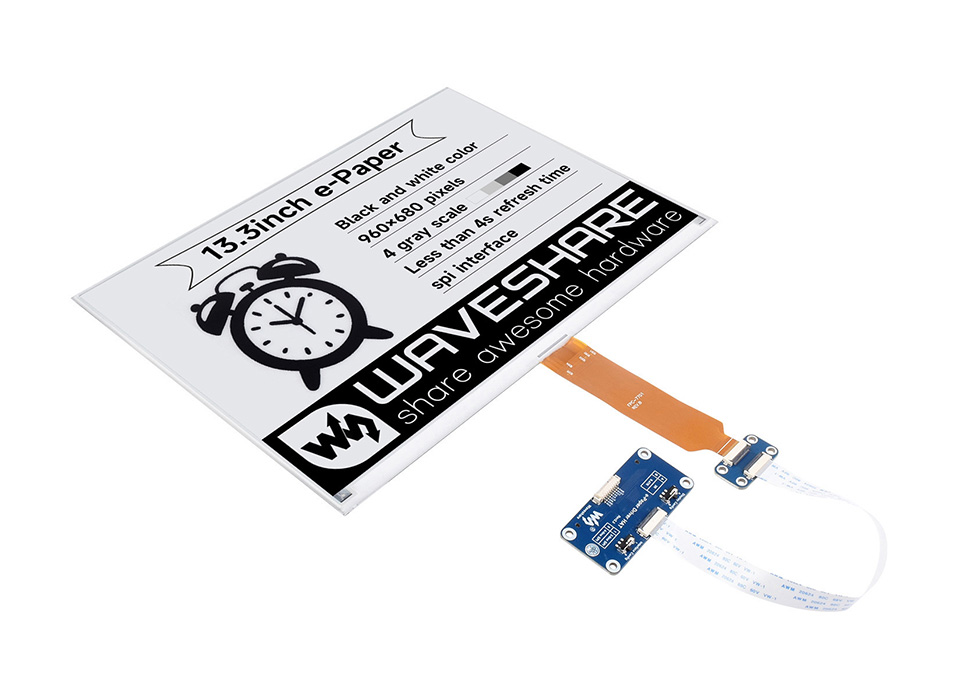

13.3 英寸电子墨水屏模块

功耗低、视角宽、断电仍可清晰显示

用于货架标签、工业仪表等显示应用

尺寸13.3 英寸
分辨率960 × 680
可视角度 >170°
显示颜色黑、白
灰度级别 4
通信接口 SPI
显示面板电子墨水屏
显示体验接近纸质
显示环境环境光下可见
显示方式反射式，不主
动发光
局部刷新支持局部刷新

产品特点

无需背光，断电可长时间保持最后一屏的显示内容
功耗非常低，基本只在刷新时耗电
基于 Raspberry Pi 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列主板、Jetson Nano、RDK X3
预留 SPI 控制接口，可接入 Raspberry Pi/Jetson Nano/RDK X3/
Arduino/STM32 等主控板
板载电平转换芯片，可兼容 3.3V 和 5V 单片机接口
提供完善的配套资料手册 (驱动板原理图、Raspberry Pi/Jetson Nano/
RDK X3/Arduino/STM32 等示例程序)

产品参数

工作电压	3.3V/5V	灰度等级	4
通信接口	3-wire SPI、4-wire SPI	局部刷新	0.7s
外形尺寸	286.32 × 212.26mm	全局刷新	5s
显示尺寸	275.52 × 195.16mm	刷新功耗	66mW
点距	0.287 × 0.287mm	休眠电流	<0.01uA(接近0)
分辨率	960 × 680 pixels	可视角度	>170°
显示颜色	黑、白

电子墨水屏的优势

电子墨水屏采用“微胶囊电泳显示”技术进行图像的显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场的作用而产生迁移，在环境光下通过反射形成接近于传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到 180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用。

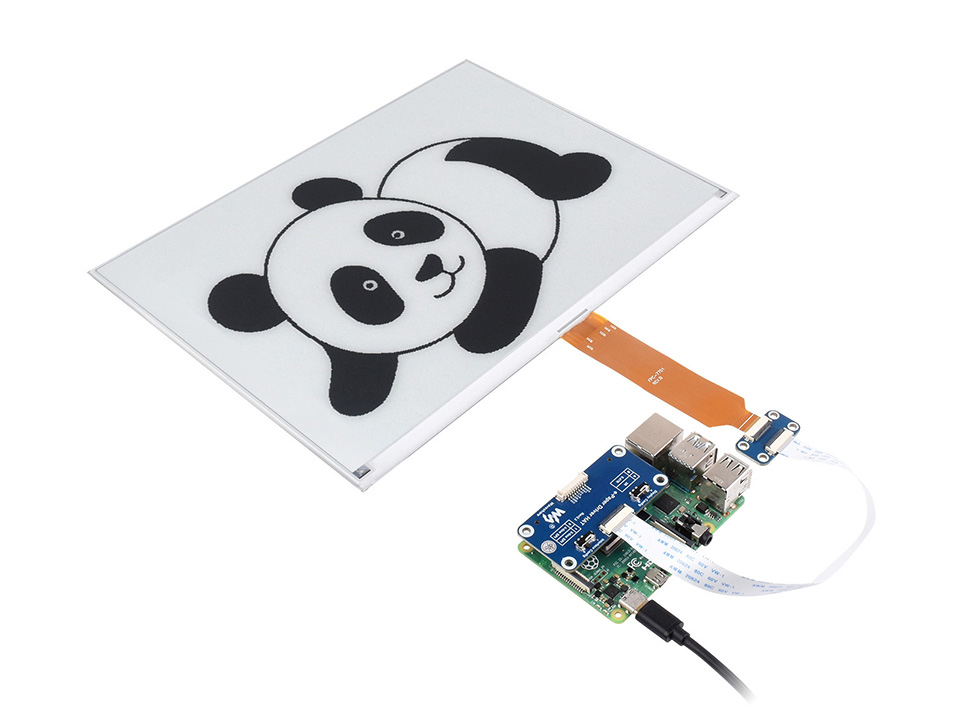

基于 Raspberry Pi 40PIN
接口设计

适用于 Raspberry Pi 系列主板、Jetson Nano、RDK X3

图片仅供展示，本产品不含树莓派主板

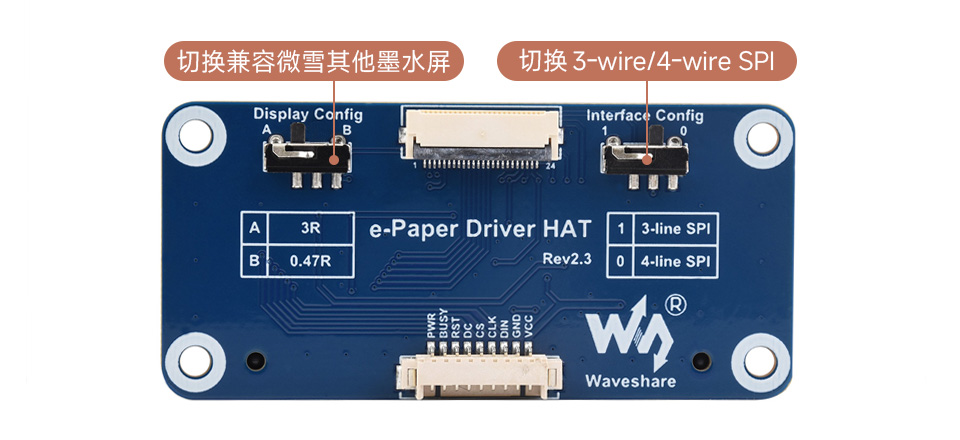

预留 SPI 控制接口

可接入 Raspberry Pi/Jetson Nano/Arduino/STM32 等主控板

VCC	3.3V/5V
GND	GND
DIN	SPI 通信 MOSI 引脚
CLK	SPI 通信 SCK 引脚
CS	SPI 片选引脚（低电平有效）
DC	数据/命令控制引脚（高电平表示数据，低电平表示命令）
RST	外部复位引脚（低电平复位）
BUSY	忙状态输出引脚
PWR	电源通断控制脚

应用场景

适用于商城物价标签、资产设备标签、电子货架标签、会议名牌等

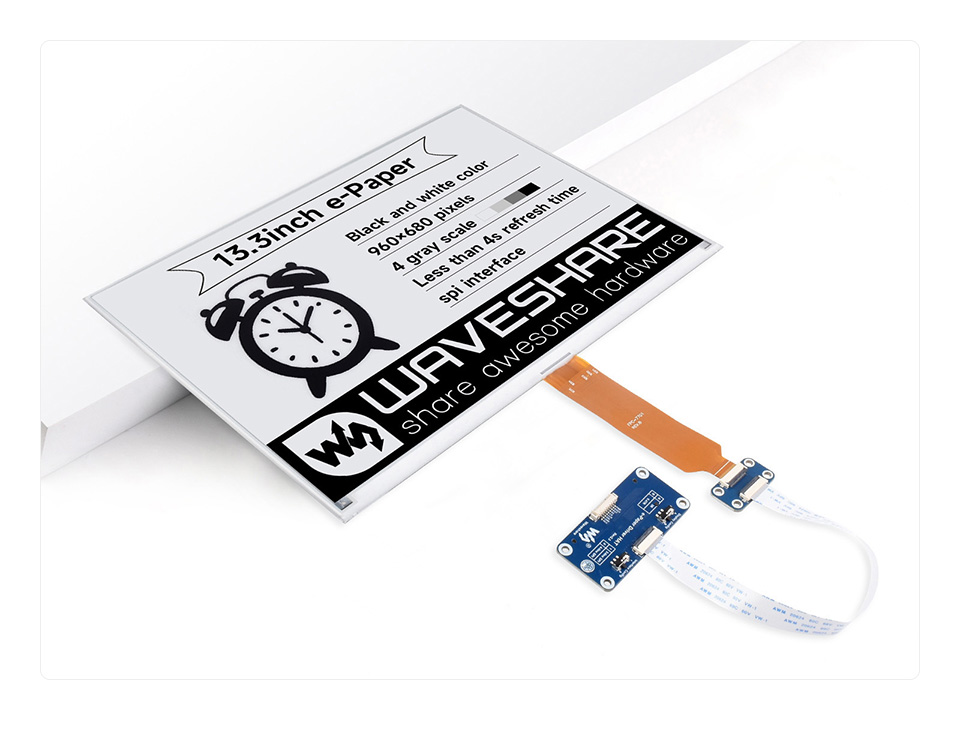

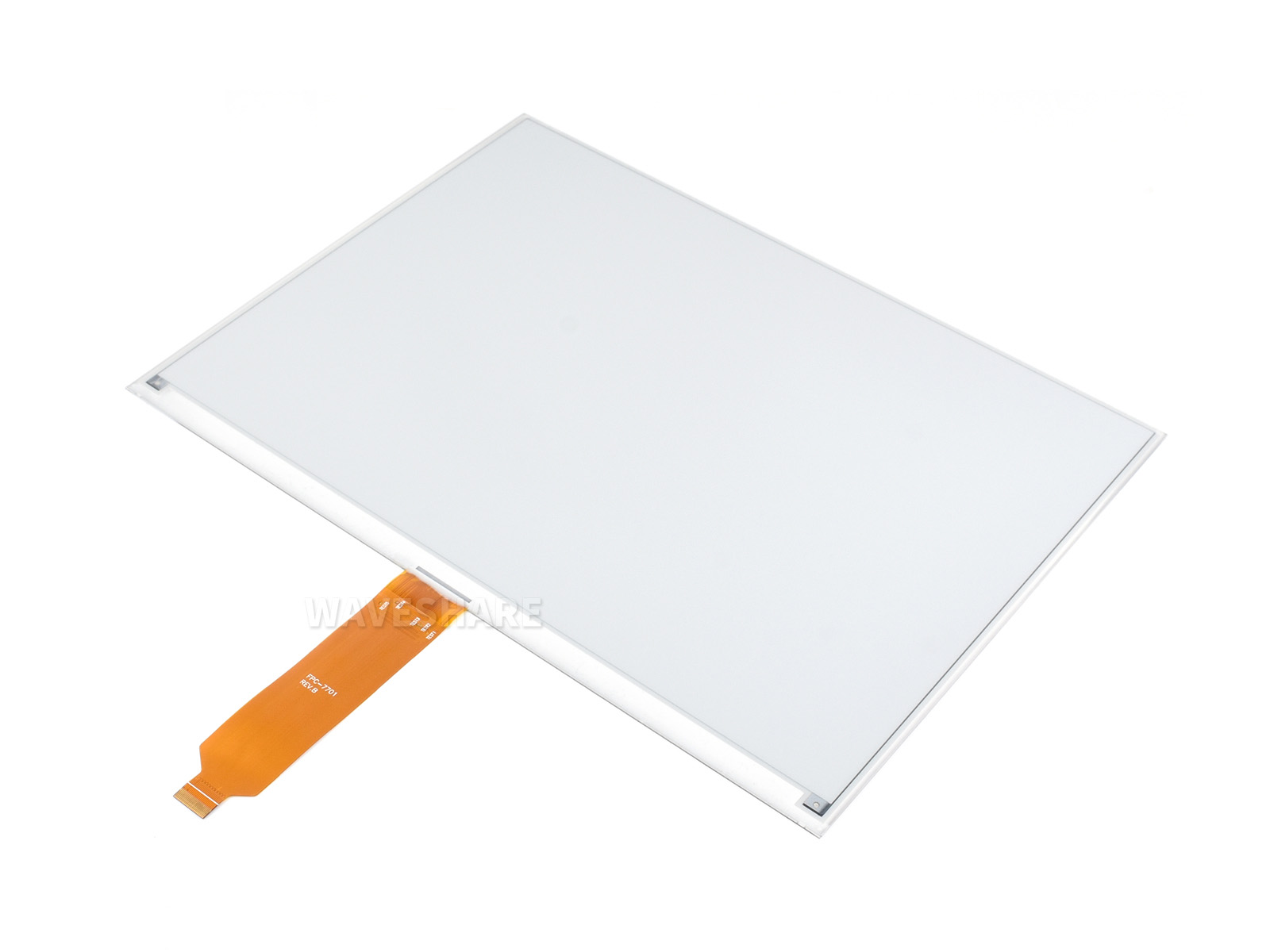

产品展示

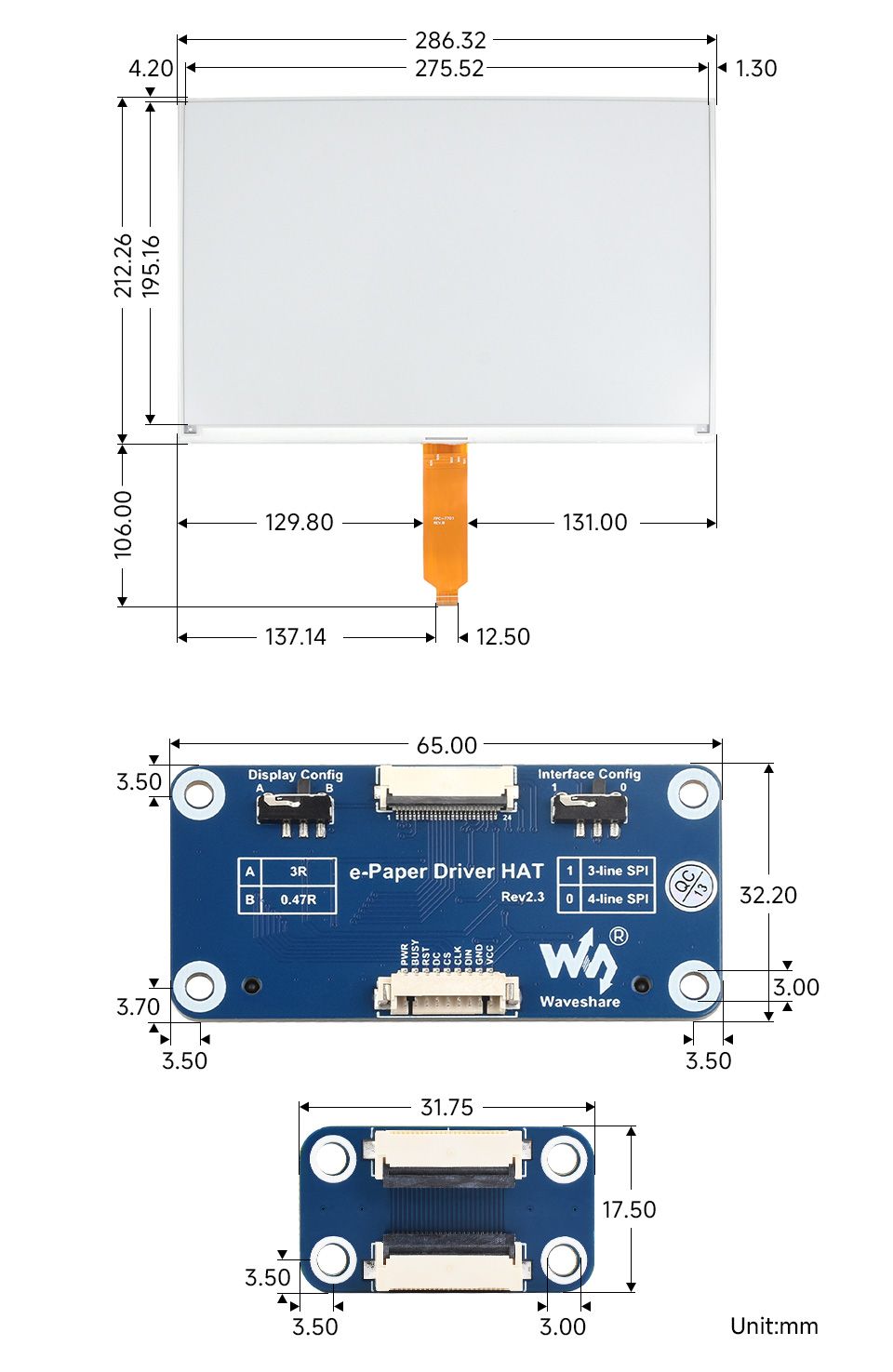

产品尺寸

产品选型

型号	显示颜色	灰度	分辨率	显示尺寸(mm)	外形尺寸(mm)	刷新时间(s)	局部刷新	Pi 接口	柔性	控制接口
1.02inch e-Paper Module	黑、白	2	128×80	21.76 × 14.00	42.0 × 27.0	2	√	-	-	SPI
1.54inch e-Paper Module	黑、白	2	200×200	27.00 × 27.00	48.0 × 33.0	2	√	-	-	SPI
1.54inch e-Paper Module (B)	红、黑、白	2	200×200	27.60 × 27.60	48.0 × 33.0	14	-	-	-	SPI
1.64inch e-Paper Module (G)	红、黄、黑、白	2	168×168	29.568 × 29.568	47 × 38	12	-	-	-	SPI
2.13inch e-Paper HAT	黑、白	2	250×122	48.55 × 23.70	65.0 × 30.2	2	√	√	-	SPI
2.13inch e-Paper HAT+	黑、白	2	250×122	48.55 × 23.70	65.0 × 30.5	2	√	√	-	SPI
2.13inch e-Paper HAT (B)	红、黑、白	2	250×122	48.55 × 23.70	65.0 × 30.2	15	-	√	-	SPI
2.13inch e-Paper HAT (D)	黑、白	2	212×104	48.55 × 23.70	59.2 × 29.2	2	√	√	√	SPI
2.13inch e-Paper HAT (G)	红、黄、黑、白	2	250×122	48.55 × 23.70	65.0 × 30.2	25	-	√	-	SPI
2.13inch Touch e-Paper HAT	黑、白	2	250×122	48.55 × 23.70	69.15 × 38.90	2	√	√	-	SPI
2.13inch Touch e-Paper HAT (with case)	黑、白	2	250×122	48.55 × 23.70	72.20 × 41.90	2	√	√	-	SPI
2.15inch e-Paper HAT+ (B)	红、黑、白	2	296×160	48.10 × 26.00	65.0 × 34.0	23	-	√	-	SPI
2.15inch e-Paper HAT+ (G)	红、黄、黑、白	2	296×160	48.10 × 26.00	65.0 × 34.0	20	-	√	-	SPI
2.36inch e-Paper Module (G)	红、黄、黑、白	2	296×168	52.096 × 29.568	69.5 × 38.5	12	-	-	-	SPI
2.66inch e-Paper Module	黑、白	2	296×152	60.088 × 30.704	83.5 × 37.0	6	√	-	-	SPI
2.66inch e-Paper Module (B)	红、黑、白	2	296×152	60.088 × 30.704	83.5 × 37.0	15	-	-	-	SPI
2.66inch e-Paper Module (G)	红、黄、黑、白	2	360×184	60.05 × 30.69	85.0 × 38.5	26	-	-	-	SPI
2.7inch e-Paper HAT	黑、白	4	264×176	57.29 × 38.19	85.0 × 56.0	6	√	√	-	SPI
2.7inch e-Paper HAT (B)	红、黑、白	2	264×176	57.288 × 38.192	73.5 × 56.0	15	-	√	-	SPI
2.9inch e-Paper Module	黑、白	4	296×128	66.89 × 29.05	89.5 × 38.0	3	√	-	-	SPI
2.9inch e-Paper Module (B)	红、黑、白	2	296×128	66.90 × 29.06	89.5 × 38.0	15	-	-	-	SPI
2.9inch e-Paper HAT (D)	黑、白	2	296×128	66.90 × 29.06	79.0 × 36.7	2	√	√	√	SPI
2.9inch Touch e-Paper HAT	黑、白	4	296×128	66.89 × 29.05	89.10 × 42.70	3	√	√	-	SPI
3inch e-Paper Module (G)	红、黄、黑、白	2	400×168	70.4 × 29.568	88.5 × 41	12	-	-	-	SPI
3.52inch e-Paper HAT	黑、白	2	360×240	74.51 × 49.67	86.5 × 57.0	1.5	-	√	-	SPI
3.52inch e-Paper HAT (B)	红、黑、白	2	360×240	74.51 × 49.67	86.5 × 57.0	16	-	√	-	SPI
3.7inch e-Paper HAT	黑、白	4	480×280	81.12 × 47.32	96.5 × 58.0	3	√	√	-	SPI
4inch e-Paper HAT+ (E)	E6全彩色	2	600×400	84.6 × 56.40	101.00 × 68.00	19	-	√	-	SPI
4.01inch e-Paper HAT (F)	7彩色	2	640×400	86.40 × 54.00	98.5 × 70.0	30	-	√	-	SPI
4.2inch e-Paper Module	黑、白	4	400×300	84.80 × 63.60	103.0 × 78.5	5	√	-	-	SPI
4.2inch e-Paper Module (B)	红、黑、白	2	400×300	84.80 × 63.60	103.0 × 78.5	15	-	-	-	SPI
4.26inch e-Paper HAT	黑、白	4	800×480	92.80 × 55.68	107.0 × 64.0	4	√	√	-	SPI
4.37inch e-Paper Module (G)	红、黄、黑、白	2	512×368	90.11 × 64.77	101.5 × 81.5	14	-	-	-	SPI
4.3inch e-Paper UART Module	黑、白	4	800×600	88.00 × 66.00	118.0 × 75.0	1.5	-	-	-	UART
5.65inch e-Paper Module (F)	7彩色	2	600×448	114.9 × 85.8	138.5 × 100.5	<35	-	-	-	SPI
5.79inch e-Paper Module	黑、白	4	792×272	139.00 × 47.74	152.50 × 58.50	3.5	√	-	-	SPI
5.79inch e-Paper Module (B)	红、黑、白	2	792×272	139.00 × 47.74	152.50 × 58.50	24	-	-	-	SPI
5.79inch e-Paper Module (G)	红、黄、黑、白	2	792×272	139.00 × 47.74	152.50 × 58.50	21	-	-	-	SPI
5.83inch e-Paper HAT	黑、白	2	648×480	119.232 × 88.320	125.4 × 99.5	5	-	√	-	SPI
5.83inch e-Paper HAT (B)	红、黑、白	2	648×480	119.232 × 88.320	125.4 × 99.5	20	-	√	-	SPI
6inch HD e-Paper HAT	黑、白	16	1448×1072	122.4 × 90.6	138.4 × 101.8	<1	√	√	-	USB/SPI/ I80
7.3inch e-Paper HAT (E)	E6全彩色	2	800×480	160 × 96	170.2 × 111.2	12	-	√	-	SPI
7.3inch e-Paper HAT (F)	7彩色	2	800×480	160 × 96	170.2 × 111.2	35	-	√	-	SPI
7.3inch e-Paper HAT (G)	红、黄、黑、白	2	800×480	160 × 96	170.2 × 111.2	16	-	√	-	SPI
7.5inch e-Paper HAT	黑、白	4	800×480	163.2 × 97.92	170.2 × 111.2	4	√	√	-	SPI
7.5inch e-Paper HAT (B)	红、黑、白	2	800×480	163.2 × 97.92	170.2 × 111.2	26	√	√	-	SPI
7.8inch e-Paper HAT	黑、白	16	1872×1404	158.18 × 118.64	173.8 × 127.6	<1	√	√	-	USB/SPI/ I80
9.7inch e-Paper HAT	黑、白	16	1200×825	202.80 × 139.43	218.8 × 156.4	<1	√	√	-	USB/SPI/ I80
10.3inch e-Paper HAT	黑、白	16	1872×1404	209.66 × 157.25	216.7 × 174.4	<1	√	√	-	USB/SPI/ I80
10.3inch e-Paper HAT (D)	黑、白	16	1872×1404	209.664 × 157.248	227.7 × 165.8	<1	√	√	√	USB/SPI/ I80
10.3inch e-Paper HAT (G)	黑、白	16	1872×1404	209.66 × 157.25	225.70 × 183.40	<1	√	√	-	USB/SPI/ I80
12.48inch e-paper Module	黑、白	2	1304×984	252.98 × 190.90	280.0 × 229.5	<8	-	√	-	SPI
12.48inch e-paper Module (B)	红、黑、白	2	1304×984	252.98 × 190.90	280.0 × 229.5	37	-	√	-	SPI
13.3inch e-Paper HAT	黑、白	16	1600×1200	270.40 × 202.80	285.80 × 213.65	<1	√	√	-	USB/SPI/ I80
13.3inch e-Paper HAT (B)	红、黑、白	2	960×680	275.52 × 195.16	286.32 × 212.26	22	√	√	-	SPI
13.3inch e-Paper HAT (K)	黑、白	4	960×680	275.52 × 195.16	286.32 × 212.26	5	√	√	-	SPI

说明
1、刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；局部刷新时间请前往对应屏幕详情页进行查询。
2、Pi接口：基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板
