4.26 英寸 电子墨水屏模块

功耗低、视角宽、断电仍可清晰显示

用于货架标签、工业仪表等显示应用

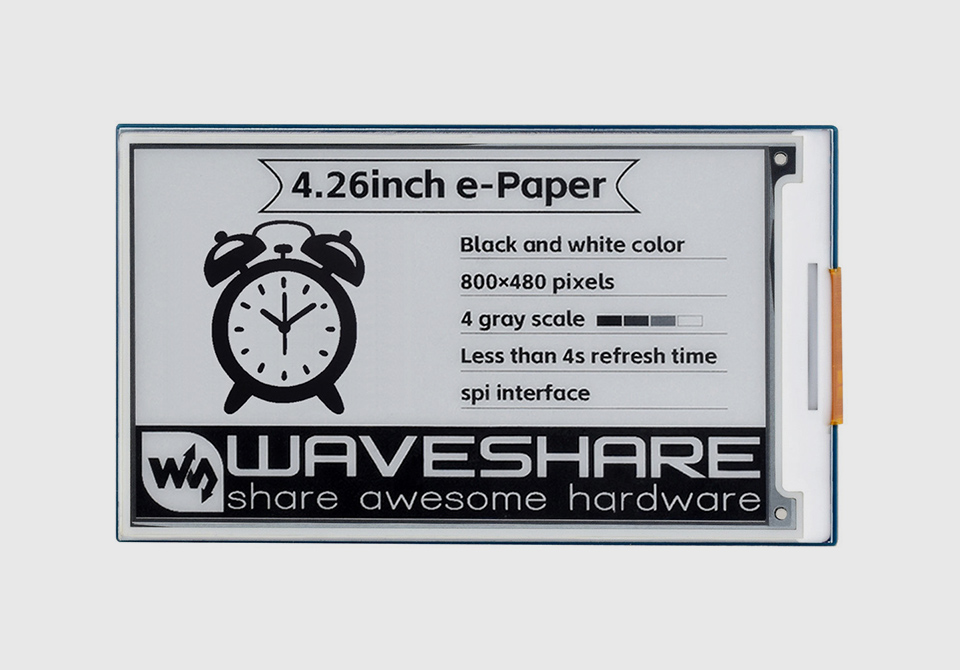

4.26 英寸电子墨水屏
  • 尺寸 4.26 英寸
  • 分辨率 800 × 480
  • 可视角度 >170°
  • 显示颜色 黑、白
  • 灰度级别 4
  • 通信接口 SPI

  • 显示面板 电子墨水屏

  • 显示体验 接近纸质

  • 显示环境 环境光下可见

  • 显示方式 反射式，不主
     动发光
  • 局部刷新 支持局部刷新

产品特点


  • 无需背光，断电可长时间保持最后一屏的显示内容
  • 功耗非常低，基本只在刷新时耗电
  • 基于 Raspberry Pi 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列
  • SPI 控制接口，可接入 Raspberry Pi / Jetson Nano / RDK X3 / Arduino / STM32 等主控板
  • 板载电平转换芯片，可兼容 3.3V 和 5V 单片机接口
  • 提供完善的配套资料手册 (驱动板原理图、Raspberry Pi / Jetson Nano / Arduino / STM32 等示例程序)

产品参数


工作电压 3.3V/5V 显示颜色 黑、白
通信接口 3-wire SPI、4-wire SPI 灰度等级 4
外形尺寸 107 × 64mm 全局刷新 4s
显示尺寸 92.80 × 55.68mm 局部刷新 0.7s
点距 0.116 × 0.116mm 刷新功耗 <35mW
可视角度 >170° 休眠电流 <0.01uA(接近 0)
分辨率 800 × 480 pixels

电子墨水屏的优势


电子墨水屏采用“微胶囊电泳显示”技术进行图像的显示，其工作原理是：悬浮在液体中的带电纳米粒子受到电场作用而产生迁移，在环境光下通过反射形成接近传统印刷纸张的显示效果。电子墨水屏能够在灯光，自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用当中。

4.26 英寸电子墨水屏的优势

基于 Raspberry Pi 40PIN
GPIO 接口设计


可通过 40PIN GPIO 接口直接接入树莓派使用

板载电平转换芯片

图片仅供展示，本产品不含树莓派主板

SPI 控制接口


可接入 Raspberry Pi/Jetson Nano/Arduino/STM32 等主控板

应用场景

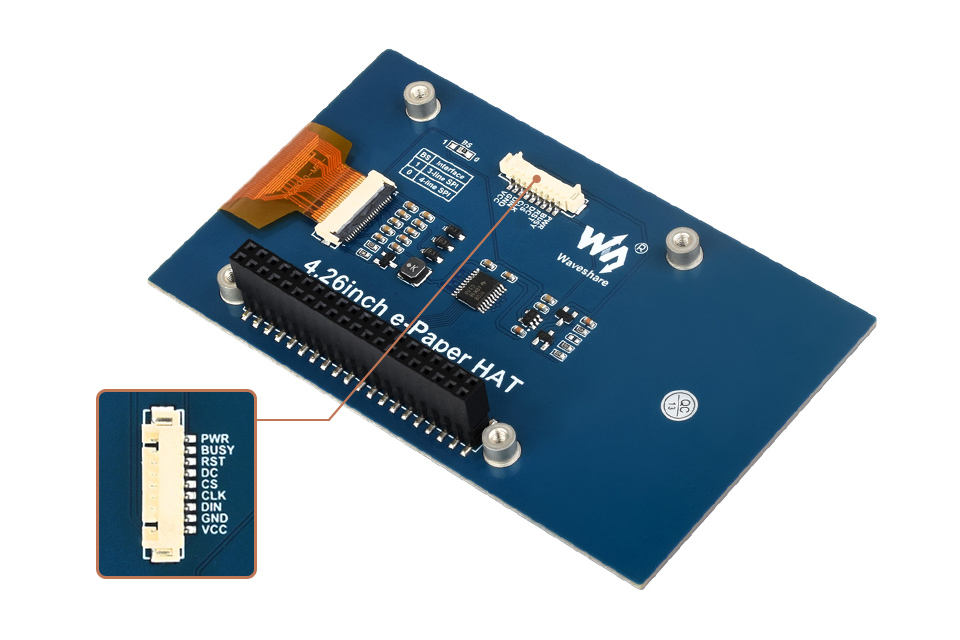

PWR 电源通断控制引脚
BUSY 忙状态输出引脚
RST 外部复位引脚（低电平复位）
DC 数据/命令控制引脚（高电平表示数据，低电平表示命令）
CS SPI 片选引脚（低电平有效）
CLK SPI 通信 SCK 引脚
DIN SPI 通信 MOSI 引脚
GND GND
VCC 3.3V/5V

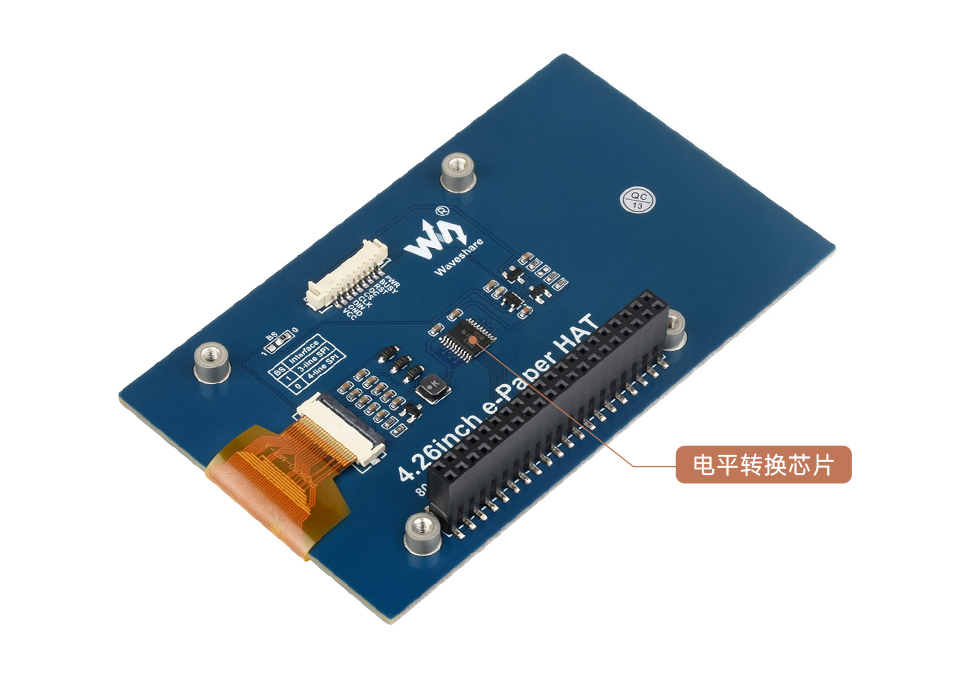

板载电平转换芯片


可兼容 3.3V 和 5V 单片机接口

板载电平转换芯片

应用场景


适用于商城物价标签、资产设备标签、电子货架标签、会议名牌等

4.2 英寸电子墨水屏应用场景

产品尺寸

4.2 英寸电子墨水屏产品尺寸

产品选型


型号 显示颜色 灰度 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新
时间(s)		 局部
刷新		 Pi
接口		 柔性 控制
接口
1.02inch e-Paper Module 黑、白 2 128×80 21.76 × 14.00 42.0 × 27.0 2 √ - - SPI
1.54inch e-Paper Module 黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 2 √ - - SPI
1.54inch e-Paper Module (B) 红、黑、白 2 200×200 27.60 × 27.60 48.0 × 33.0 14 - - - SPI
1.64inch e-Paper Module (G) 红、黄、黑、白 2 168×168 29.568 × 29.568 47 × 38 12 - - - SPI
2.13inch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 2 √ √ - SPI
2.13inch e-Paper HAT+ 黑、白 2 250×122 48.55 × 23.70 65.0 × 30.5 2 √ √ - SPI
2.13inch e-Paper HAT (B) 红、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 15 - √ - SPI
2.13inch e-Paper HAT (D) 黑、白 2 212×104 48.55 × 23.70 59.2 × 29.2 2 √ √ √ SPI
2.13inch e-Paper HAT (G) 红、黄、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 25 - √ - SPI
2.13inch Touch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 69.15 × 38.90 2 √ √ - SPI
2.13inch Touch e-Paper HAT
(with case)		 黑、白 2 250×122 48.55 × 23.70 72.20 × 41.90 2 √ √ - SPI
2.15inch e-Paper HAT+ (B) 红、黑、白 2 296×160 48.10 × 26.00 65.0 × 34.0 23 - √ - SPI
2.15inch e-Paper HAT+ (G) 红、黄、黑、白 2 296×160 48.10 × 26.00 65.0 × 34.0 20 - √ - SPI
2.36inch e-Paper Module (G) 红、黄、黑、白 2 296×168 52.096 × 29.568 69.5 × 38.5 12 - - - SPI
2.66inch e-Paper Module 黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 6 √ - - SPI
2.66inch e-Paper Module (B) 红、黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 15 - - - SPI
2.66inch e-Paper Module (G) 红、黄、黑、白 2 360×184 60.05 × 30.69 85.0 × 38.5 26 - - - SPI
2.7inch e-Paper HAT 黑、白 4 264×176 57.29 × 38.19 85.0 × 56.0 6 √ √ - SPI
2.7inch e-Paper HAT (B) 红、黑、白 2 264×176 57.288 × 38.192 73.5 × 56.0 15 - √ - SPI
2.9inch e-Paper Module 黑、白 4 296×128 66.89 × 29.05 89.5 × 38.0 3 √ - - SPI
2.9inch e-Paper Module (B) 红、黑、白 2 296×128 66.90 × 29.06 89.5 × 38.0 15 - - - SPI
2.9inch e-Paper HAT (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 √ √ √ SPI
2.9inch Touch e-Paper HAT 黑、白 4 296×128 66.89 × 29.05 89.10 × 42.70 3 √ √ - SPI
3inch e-Paper Module (G) 红、黄、黑、白 2 400×168 70.4 × 29.568 88.5 × 41 12 - - - SPI
3.52inch e-Paper HAT 黑、白 2 360×240 74.51 × 49.67 86.5 × 57.0 1.5 - √ - SPI
3.52inch e-Paper HAT (B) 红、黑、白 2 360×240 74.51 × 49.67 86.5 × 57.0 16 - √ - SPI
3.7inch e-Paper HAT 黑、白 4 480×280 81.12 × 47.32 96.5 × 58.0 3 √ √ - SPI
4inch e-Paper HAT+ (E) E6全彩色 2 600×400 84.6 × 56.40 101.00 × 68.00 19 - √ - SPI
4.01inch e-Paper HAT (F) 7彩色 2 640×400 86.40 × 54.00 98.5 × 70.0 30 - √ - SPI
4.2inch e-Paper Module 黑、白 4 400×300 84.80 × 63.60 103.0 × 78.5 5 √ - - SPI
4.2inch e-Paper Module (B) 红、黑、白 2 400×300 84.80 × 63.60 103.0 × 78.5 15 - - - SPI
4.26inch e-Paper HAT 黑、白 4 800×480 92.80 × 55.68 107.0 × 64.0 4 √ √ - SPI
4.37inch e-Paper Module (G) 红、黄、黑、白 2 512×368 90.11 × 64.77 101.5 × 81.5 14 - - - SPI
4.3inch e-Paper UART Module 黑、白 4 800×600 88.00 × 66.00 118.0 × 75.0 1.5 - - - UART
5.65inch e-Paper Module (F) 7彩色 2 600×448 114.9 × 85.8 138.5 × 100.5 <35 - - - SPI
5.79inch e-Paper Module 黑、白 4 792×272 139.00 × 47.74 152.50 × 58.50 3.5 √ - - SPI
5.79inch e-Paper Module (B) 红、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 24 - - - SPI
5.79inch e-Paper Module (G) 红、黄、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 21 - - - SPI
5.83inch e-Paper HAT 黑、白 2 648×480 119.232 × 88.320 125.4 × 99.5 5 - √ - SPI
5.83inch e-Paper HAT (B) 红、黑、白 2 648×480 119.232 × 88.320 125.4 × 99.5 20 - √ - SPI
6inch HD e-Paper HAT 黑、白 16 1448×1072 122.4 × 90.6 138.4 × 101.8 <1 √ √ - USB/SPI/
I80
7.3inch e-Paper HAT (E) E6全彩色 2 800×480 160 × 96 170.2 × 111.2 12 - √ - SPI
7.3inch e-Paper HAT (F) 7彩色 2 800×480 160 × 96 170.2 × 111.2 35 - √ - SPI
7.3inch e-Paper HAT (G) 红、黄、黑、白 2 800×480 160 × 96 170.2 × 111.2 16 - √ - SPI
7.5inch e-Paper HAT 黑、白 4 800×480 163.2 × 97.92 170.2 × 111.2 4 √ √ - SPI
7.5inch e-Paper HAT (B) 红、黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 26 √ √ - SPI
7.8inch e-Paper HAT 黑、白 16 1872×1404 158.18 × 118.64 173.8 × 127.6 <1 √ √ - USB/SPI/
I80
9.7inch e-Paper HAT 黑、白 16 1200×825 202.80 × 139.43 218.8 × 156.4 <1 √ √ - USB/SPI/
I80
10.3inch e-Paper HAT 黑、白 16 1872×1404 209.66 × 157.25 216.7 × 174.4 <1 √ √ - USB/SPI/
I80
10.3inch e-Paper HAT (D) 黑、白 16 1872×1404 209.664 × 157.248 227.7 × 165.8 <1 √ √ √ USB/SPI/
I80
10.3inch e-Paper HAT (G) 黑、白 16 1872×1404 209.66 × 157.25 225.70 × 183.40 <1 √ √ - USB/SPI/
I80
12.48inch e-paper Module 黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 <8 - √ - SPI
12.48inch e-paper Module (B) 红、黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 37 - √ - SPI
13.3inch e-Paper HAT 黑、白 16 1600×1200 270.40 × 202.80 285.80 × 213.65 <1 √ √ - USB/SPI/
I80
13.3inch e-Paper HAT (B) 红、黑、白 2 960×680 275.52 × 195.16 286.32 × 212.26 22 √ √ - SPI
13.3inch e-Paper HAT (K) 黑、白 4 960×680 275.52 × 195.16 286.32 × 212.26 5 √ √ - SPI

说明
1、刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；局部刷新时间请前往对应屏幕详情页进行查询。
