4寸 e-Paper E6全彩色电子墨水屏模块 600×400像素 SPI通信 支持HAT+标准

功耗低、视角宽、断电仍可清晰显示，灰度级别2，预留 SPI 控制接口
价格
原价
型号
4inch e-Paper HAT+ (E)
SKU
27367
品牌
Waveshare
版本选择
裸屏版 模块版
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

4寸裸屏 4寸带模块 7.3寸裸屏 7.3寸带模块
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

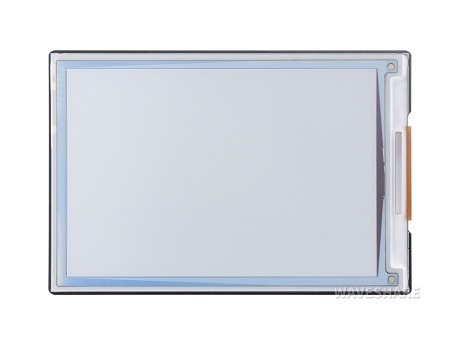

4 英寸 全彩色电子墨水屏模块

功耗低、视角宽、断电仍可清晰显示

用于货架标签、工业仪表、工牌等显示应用

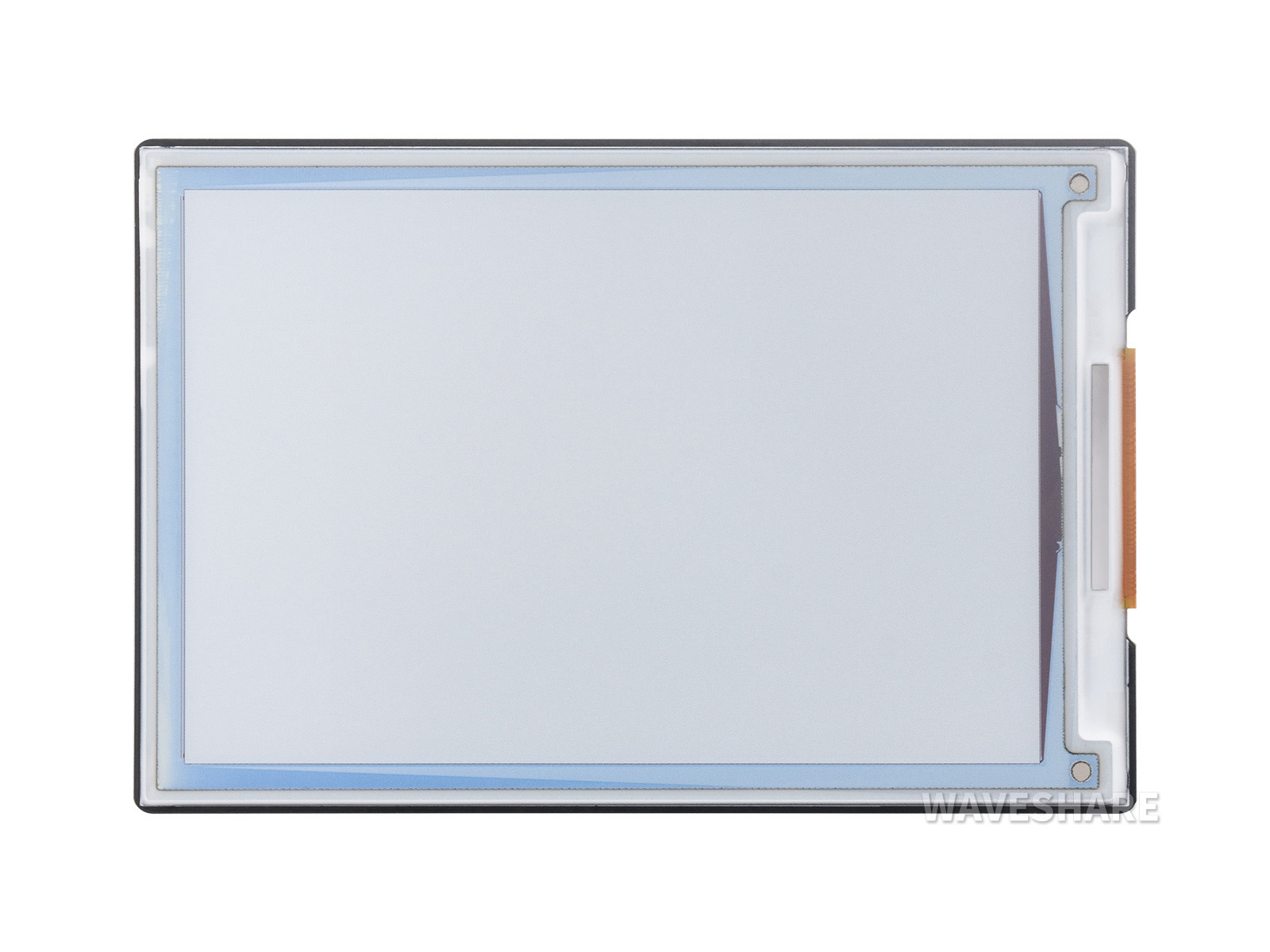

4 英寸电子墨水屏
  • 尺寸4英寸
  • 分辨率600 × 400
  • 可视角度 >170°
  • 显示颜色 E6全彩色
  • 灰度级别 2
  • 通信接口 SPI

  • 显示面板 电子墨水屏

  • 显示体验 接近纸质

  • 显示环境 环境光下可见

  • 显示方式 反射式，不主
     动发光
  • HAT+ 标准 提高互操作性

版本选择

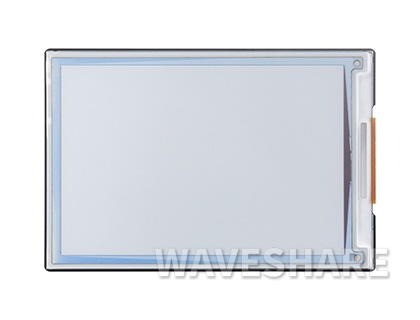

4 英寸红黄黑白四色电子墨水屏
(裸屏版：不带驱动板)
(模块版：带驱动板)

我的特点


  • 采用 E Ink Spectra 6 (E6) 技术，高对比度、高饱和度颜色显示
  • 无需背光，断电可长时间保持最后一屏的显示内容
  • 功耗非常低，基本只在刷新时耗电
  • 提供完善的配套资料手册 (驱动板原理图 (仅模块版)、Raspberry Pi / Jetson Nano / RDK X3 / Arduino / STM32 等示例程序)
  • 以下仅适用于模块版
  • 基于 Raspberry Pi 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列主板、Jetson Nano、RDK X3
  • 采用树莓派 HAT+ 标准，提高扩展板的互操作性，帮助开发者更快地进行设计和开发，更加轻松地使用各种外部设备，扩展树莓派的功能和性能
  • 预留 SPI 控制接口，可接入 Raspberry Pi / Jetson Nano / RDK X3 / Arduino / STM32 等主控板
  • 板载电平转换芯片，可兼容 3.3V 和 5V 单片机接口

我的参数


工作电压 裸屏版：3.3V 显示颜色 E6全彩色
(E Ink Spectra 6)
模块版：3.3V/5V
通信接口 3-wire SPI、4-wire SPI 灰度等级 2
外形尺寸 裸屏版：
99.00 × 66.00 × 0.85mm		 全局刷新 19s
模块版：101.00 × 68.00mm
显示尺寸 84.6 × 56.40mm 刷新功耗 <70mW
点距 0.141 × 0.141mm 休眠电流
（裸屏版）		 <0.01uA (接近0)
分辨率 600 × 400pixels 可视角度 >170°
屏幕待机功耗
(模块版)		 <0.01mW(typ.)

E Ink Spectra 6 技术介绍


E Ink Spectra 6是一款新推出的全彩电子纸技术，该技术以其卓越的色彩表现、高分辨率和出色的对比度，为电子纸领域注入了新的活力。
红黄蓝三色基，为色彩显示提供了更多可能。高对比度、高饱和度使图片显示更清晰，色彩更明亮。

4 英寸电子墨水屏的优势

Spectra 由百万个微杯组成，微杯里充满透明液体，悬浮着带色粒子
微杯里有四种不同颜色的墨水粒子

4 英寸红黄黑白四色电子墨水屏

施加负电，带正电的红色粒子移至上方，使用者看到红色

4 英寸红黄黑白四色电子墨水屏带模块

通过分割电场可将蓝色粒子移至上方，使用者便看到蓝色

各项参数更先进

解析度提升至 200ppi，操作温度要求更宽松，画面更新时间更短，更省电
符合 ESG 节能减碳趋势

4 英寸电子墨水屏的优势

创新微杯全彩技术平台

鲜艳饱和，使用蓝色带电粒子产生六种原色

六种原色运用混色技术 (Dithering)，可产生全彩的画面

4 英寸电子墨水屏的优势

电子墨水屏的优势


电子墨水屏采用“微胶囊电泳显示”技术进行图像显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场作用而产生迁移，在环境光下通过反射形成接近传统印刷纸张的显示效果。电子墨水屏能够在灯光，自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到 180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用。

1.02英寸电子墨水屏的优势

基于树莓派 40PIN 接口设计


适用于 Raspberry Pi 系列主板、Jetson Nano、旭日 X3 派

4 英寸电子墨水屏的优势

本产品不含示意图中的树莓派，如有需要，请另行购买。

新升级 HAT+ 标准

产品遵循 HAT+ 标准，支持 Raspberry Pi 软件/固件自动检测

———————— HAT+ 是什么？————————

Raspberry Pi 基于原有的 HAT 标准，推出的一个新的标准

兼容 Raspberry Pi 40PIN GPIO 接口，即插即用

集成 EEPROM 存储芯片，自动加载板卡配置，简化开发流程

尺寸标准化，使得与树莓派尺寸高度契合

支持 Raspberry Pi 40PIN GPIO 接口供电

应用场景


适用于商城物价标签、资产设备标签、电子货架标签、会议名牌等

1.02英寸电子墨水屏应用场景

我的尺寸

裸屏版

4 英寸电子墨水屏尺寸

模块版

4 英寸电子墨水屏尺寸

产品选型


型号 显示颜色 灰度 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新
时间(s)		 局部
刷新		 Pi
接口		 柔性 控制
接口
1.02inch e-Paper Module 黑、白 2 128×80 21.76 × 14.00 42.0 × 27.0 2 √ - - SPI
1.54inch e-Paper Module 黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 2 √ - - SPI
1.54inch e-Paper Module (B) 红、黑、白 2 200×200 27.60 × 27.60 48.0 × 33.0 14 - - - SPI
1.64inch e-Paper Module (G) 红、黄、黑、白 2 168×168 29.568 × 29.568 47 × 38 12 - - - SPI
2.13inch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 2 √ √ - SPI
2.13inch e-Paper HAT+ 黑、白 2 250×122 48.55 × 23.70 65.0 × 30.5 2 √ √ - SPI
2.13inch e-Paper HAT (B) 红、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 15 - √ - SPI
2.13inch e-Paper HAT (D) 黑、白 2 212×104 48.55 × 23.70 59.2 × 29.2 2 √ √ √ SPI
2.13inch e-Paper HAT (G) 红、黄、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 25 - √ - SPI
2.13inch Touch e-Paper HAT 黑、白 2 250×122 48.55 × 23.70 69.15 × 38.90 2 √ √ - SPI
2.13inch Touch e-Paper HAT
(with case)		 黑、白 2 250×122 48.55 × 23.70 72.20 × 41.90 2 √ √ - SPI
2.15inch e-Paper HAT+ (B) 红、黑、白 2 296×160 48.10 × 26.00 65.0 × 34.0 23 - √ - SPI
2.15inch e-Paper HAT+ (G) 红、黄、黑、白 2 296×160 48.10 × 26.00 65.0 × 34.0 20 - √ - SPI
2.36inch e-Paper Module (G) 红、黄、黑、白 2 296×168 52.096 × 29.568 69.5 × 38.5 12 - - - SPI
2.66inch e-Paper Module 黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 6 √ - - SPI
2.66inch e-Paper Module (B) 红、黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 15 - - - SPI
2.66inch e-Paper Module (G) 红、黄、黑、白 2 360×184 60.05 × 30.69 85.0 × 38.5 26 - - - SPI
2.7inch e-Paper HAT 黑、白 4 264×176 57.29 × 38.19 85.0 × 56.0 6 √ √ - SPI
2.7inch e-Paper HAT (B) 红、黑、白 2 264×176 57.288 × 38.192 73.5 × 56.0 15 - √ - SPI
2.9inch e-Paper Module 黑、白 4 296×128 66.89 × 29.05 89.5 × 38.0 3 √ - - SPI
2.9inch e-Paper Module (B) 红、黑、白 2 296×128 66.90 × 29.06 89.5 × 38.0 15 - - - SPI
2.9inch e-Paper HAT (D) 黑、白 2 296×128 66.90 × 29.06 79.0 × 36.7 2 √ √ √ SPI
2.9inch Touch e-Paper HAT 黑、白 4 296×128 66.89 × 29.05 89.10 × 42.70 3 √ √ - SPI
3inch e-Paper Module (G) 红、黄、黑、白 2 400×168 70.4 × 29.568 88.5 × 41 12 - - - SPI
3.52inch e-Paper HAT 黑、白 2 360×240 74.51 × 49.67 86.5 × 57.0 1.5 - √ - SPI
3.52inch e-Paper HAT (B) 红、黑、白 2 360×240 74.51 × 49.67 86.5 × 57.0 16 - √ - SPI
3.7inch e-Paper HAT 黑、白 4 480×280 81.12 × 47.32 96.5 × 58.0 3 √ √ - SPI
4inch e-Paper HAT+ (E) E6全彩色 2 600×400 84.6 × 56.40 101.00 × 68.00 19 - √ - SPI
4.01inch e-Paper HAT (F) 7彩色 2 640×400 86.40 × 54.00 98.5 × 70.0 30 - √ - SPI
4.2inch e-Paper Module 黑、白 4 400×300 84.80 × 63.60 103.0 × 78.5 5 √ - - SPI
4.2inch e-Paper Module (B) 红、黑、白 2 400×300 84.80 × 63.60 103.0 × 78.5 15 - - - SPI
4.26inch e-Paper HAT 黑、白 4 800×480 92.80 × 55.68 107.0 × 64.0 4 √ √ - SPI
4.37inch e-Paper Module (G) 红、黄、黑、白 2 512×368 90.11 × 64.77 101.5 × 81.5 14 - - - SPI
4.3inch e-Paper UART Module 黑、白 4 800×600 88.00 × 66.00 118.0 × 75.0 1.5 - - - UART
5.65inch e-Paper Module (F) 7彩色 2 600×448 114.9 × 85.8 138.5 × 100.5 <35 - - - SPI
5.79inch e-Paper Module 黑、白 4 792×272 139.00 × 47.74 152.50 × 58.50 3.5 √ - - SPI
5.79inch e-Paper Module (B) 红、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 24 - - - SPI
5.79inch e-Paper Module (G) 红、黄、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 21 - - - SPI
5.83inch e-Paper HAT 黑、白 2 648×480 119.232 × 88.320 125.4 × 99.5 5 - √ - SPI
5.83inch e-Paper HAT (B) 红、黑、白 2 648×480 119.232 × 88.320 125.4 × 99.5 20 - √ - SPI
6inch HD e-Paper HAT 黑、白 16 1448×1072 122.4 × 90.6 138.4 × 101.8 <1 √ √ - USB/SPI/
I80
7.3inch e-Paper HAT (E) E6全彩色 2 800×480 160 × 96 170.2 × 111.2 12 - √ - SPI
7.3inch e-Paper HAT (F) 7彩色 2 800×480 160 × 96 170.2 × 111.2 35 - √ - SPI
7.3inch e-Paper HAT (G) 红、黄、黑、白 2 800×480 160 × 96 170.2 × 111.2 16 - √ - SPI
7.5inch e-Paper HAT 黑、白 4 800×480 163.2 × 97.92 170.2 × 111.2 4 √ √ - SPI
7.5inch e-Paper HAT (B) 红、黑、白 2 800×480 163.2 × 97.92 170.2 × 111.2 26 √ √ - SPI
7.8inch e-Paper HAT 黑、白 16 1872×1404 158.18 × 118.64 173.8 × 127.6 <1 √ √ - USB/SPI/
I80
9.7inch e-Paper HAT 黑、白 16 1200×825 202.80 × 139.43 218.8 × 156.4 <1 √ √ - USB/SPI/
I80
10.3inch e-Paper HAT 黑、白 16 1872×1404 209.66 × 157.25 216.7 × 174.4 <1 √ √ - USB/SPI/
I80
10.3inch e-Paper HAT (D) 黑、白 16 1872×1404 209.664 × 157.248 227.7 × 165.8 <1 √ √ √ USB/SPI/
I80
10.3inch e-Paper HAT (G) 黑、白 16 1872×1404 209.66 × 157.25 225.70 × 183.40 <1 √ √ - USB/SPI/
I80
12.48inch e-paper Module 黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 <8 - √ - SPI
12.48inch e-paper Module (B) 红、黑、白 2 1304×984 252.98 × 190.90 280.0 × 229.5 37 - √ - SPI
13.3inch e-Paper HAT 黑、白 16 1600×1200 270.40 × 202.80 285.80 × 213.65 <1 √ √ - USB/SPI/
I80
13.3inch e-Paper HAT (B) 红、黑、白 2 960×680 275.52 × 195.16 286.32 × 212.26 22 √ √ - SPI
13.3inch e-Paper HAT (K) 黑、白 4 960×680 275.52 × 195.16 286.32 × 212.26 5 √ √ - SPI

说明
1、刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；局部刷新时间请前往对应屏幕详情页进行查询。
2、Pi接口：基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板
还不清楚你要哪个？看看下面的参考图吧！



资料及服务


微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 驱动板原理图
  • 示例程序
  • 开发资料



（例程资料以链接中实际给出的为准）


资料路径： www.waveshare.net/wiki/4inch_e-Paper_HAT+_(E)_

配置清单

  1. 4inch e-Paper HAT+ (E) × 1
  2. GH1.25 9PIN 连接线 × 1

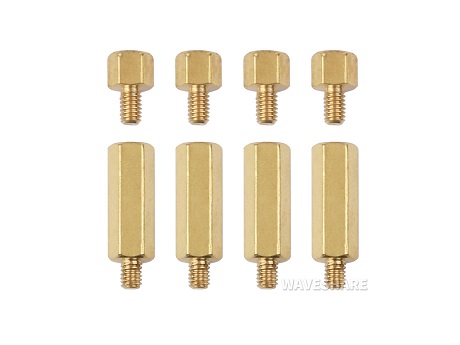

  1. 螺丝包 × 1

保修服务


保修3个月



免费保修


保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
