7.5寸墨水屏 电子纸 e-paper 640×384分辨率 黄黑白

功耗低、视角宽、断电仍可清晰显示 可接入Raspberry/Jetson Nano/Arduino/Nucleo等主控板

已停产

型号
7.5inch e-Paper (C)
SKU
14144
品牌
Waveshare
带板，黑白 裸屏，黑白 裸屏，红黑白 带板，红黑白 NFC，黑白
  • 产品详情
  • 产品资料
  • 配置清单

产品简介

【一分钟自我介绍】
我是电子墨水屏裸屏，7.5英寸，分辨率为640x384，带有内部控制器，使用SPI接口通信，可显示黄黑白三色。
由于我功耗低、视角宽、断电仍可清晰显示等优点，我经常被用于货架标签、工业仪表等显示应用。

【我的特点】
  • 无需背光，断电可长时间保持最后一屏的显示内容
  • 功耗非常低，基本只在刷新时耗电
  • 提供完善的配套资料手册(驱动板原理图、Raspberry/Jetson Nano/Arduino/STM32等示例程序)

【我的参数】

  • 工作电压： 3.3V
  • 通信接口： 3-wire SPI、4-wire SPI
  • 外形尺寸： 170.2mm × 111.2mm × 1.18mm
  • 显示尺寸： 163.2mm × 97.92mm
  • 点        距： 0.255 × 0.255
  • 分  辨  率： 640 x 384
  • 显示颜色： 黄、黑、白
  • 灰度等级： 2
  • 全局刷新： 16s
  • 刷新功耗： 38mW(typ.)
  • 待机功耗： <0.017mW
  • 可视角度： >170°

产品图片

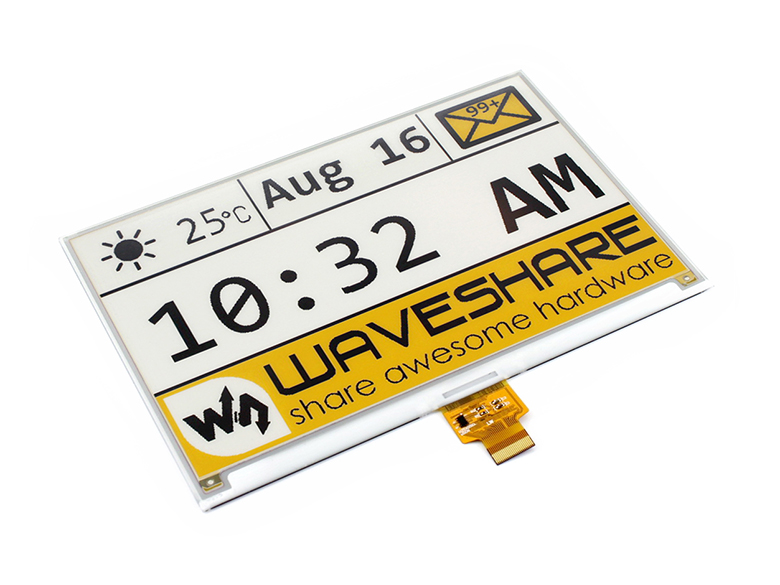

WF0583CZ09 7.5inch e-Paper (C) 墨水屏画面显示效果

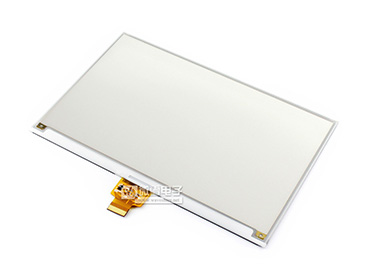

WF0583CZ09 7.5inch e-Paper (C) 墨水屏正面

7.5inch e-Paper (C)正面图
WF0583CZ09 7.5inch e-Paper (C) 墨水屏背面

7.5inch e-Paper (C)背面图

产品选型

型号 显示颜色 灰度 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新
时间(s)		 局部
刷新		 柔性 控制
接口
1.02inch e-Paper 黑、白 2 128×80 21.76 × 14.00 32.57 × 18.60 × 0.98 2 √ - SPI
1.54inch e-Paper 黑、白 2 200×200 27.00 × 27.00 37.32 × 31.80 × 1.05 2 √ - SPI
1.54inch e-Paper (B) 红、黑、白 2 200×200 27.60 × 27.60 37.32 × 31.80 × 1.05 14 - - SPI
1.64inch e-Paper (G) 红、黄、黑、白 2 168×168 29.568 × 29.568 45.5 × 36.4 × 0.91 12 - - SPI
2.13inch e-Paper 黑、白 2 250×122 48.55 × 23.70 59.20 × 29.20 × 1.05 2 √ - SPI
2.13inch e-Paper (B) 红、黑、白 2 250×122 48.55 × 23.70 59.20 × 29.20 × 0.98 15 - - SPI
2.13inch e-Paper (D) 黑、白 2 212×104 48.55 × 23.70 59.20 × 29.20 × 0.30 2 √ √ SPI
2.36inch e-Paper (G) 红、黄、黑、白 2 296×168 52.096 × 29.568 68.1 × 37.9 × 0.85 12 - - SPI
2.66inch e-Paper 黑、白 2 296×152 30.704 × 60.088 36.304 × 71.820 × 1.00 6 √ - SPI
2.66inch e-Paper (B) 红、黑、白 2 296×152 30.704 × 60.088 36.304 × 71.820 × 1.00 15 - - SPI
2.7inch e-Paper 黑、白 4 264×176 57.29 × 38.19 70.42 × 45.80 × 0.98 6 √ - SPI
2.7inch e-Paper (B) 红、黑、白 2 264×176 57.288 × 38.192 70.42 × 45.80 × 0.98 15 - - SPI
2.9inch e-Paper 黑、白 2 296×128 66.89 × 29.05 79.00 × 36.70 × 1.05 2 √ - SPI
2.9inch e-Paper (B) 红、黑、白 2 296×128 66.90 × 29.06 79.00 × 36.70 × 1.18 15 - - SPI
2.9inch e-Paper (D) 黑、白 2 296×128 66.90 × 29.06 79.00 × 36.70 × 0.34 2 √ √ SPI
3inch e-Paper (G) 红、黄、黑、白 2 400 × 168 70.4 × 29.568 86.4 × 39.2 × 0.85 12 - - SPI
3.7inch e-Paper 黑、白 4 480×280 47.32 × 81.12 54.90 × 93.30 × 0.78 3 √ - SPI
3.52inch e-Paper 黑、白 2 360×240 74.51 × 49.67 84.70 × 54.41 × 1.18 1.5 - - SPI
4.01inch e-Paper (F) 7彩色 2 640×400 86.40 × 54.00 96.80 × 68.70 × 0.91 30 - - SPI
4.2inch e-Paper 黑、白 4 400×300 84.80 × 63.60 91.00 × 77.00 × 1.18 4 - - SPI
4.2inch e-Paper (B) 红、黑、白 2 400×300 84.80 × 63.60 91.00 × 77.00 × 1.05 15 - - SPI
4.2inch e-Paper (C) 黄、黑、白 2 400×300 84.80 × 63.60 91.00 × 77.00 × 1.05 25 - - SPI
4.37inch e-Paper (G) 红、黄、黑、白 2 512×368 90.11 × 64.77 99.5 × 79.5 × 0.85 14 - - SPI
5.65inch e-Paper (F) 7彩色 2 600×448 114.9 × 85.8 125.4 × 99.5 × 0.91 <35 - - SPI
5.83inch e-Paper 黑、白 2 648×480 119.232 × 88.320 125.40 × 99.50 × 1.18 5 - - SPI
5.83inch e-Paper (B) 红、黑、白 2 648×480 119.232 × 88.320 125.40 × 99.50 × 1.18 20 - - SPI
5.83inch e-Paper (C) 黄、黑、白 2 600×448 118.80 × 88.26 125.40 × 99.50 × 1.18 26 - - SPI
6inch HD e-Paper 黑、白 16 1448×1072 122.356 × 90.60 138.40 × 101.80 × 1.01 <1 √ - 并口
7.3inch e-Paper (F) 7彩色 2 800 × 480 160 × 96 170.2 × 111.2 × 0.91 35 - - SPI
7.3inch e-Paper (G) 红、黄、黑、白 2 800 × 480 160 × 96 170.2 × 111.2 × 0.91 16 - - SPI
7.5inch e-Paper 黑、白 2 800×480 163.20 × 97.92 170.20 × 111.20 × 1.18 5 - - SPI
7.5inch e-Paper (B) 红、黑、白 2 800×480 163.20 × 97.92 170.20 × 111.20 × 1.18 16 - - SPI
7.5inch e-Paper (G) 黑、白 2 800×480 163.20 × 97.92 177.20 × 118.20 × 2.00 5 - - SPI
7.8inch e-Paper 黑、白 16 1872×1404 158.18 × 118.64 173.80 × 127.60 × 0.78 <1 √ - 并口
9.7inch e-Paper 黑、白 16 1200×825 202.80 × 139.43 218.80 × 156.425 × 1.15 <1 √ - 并口
10.3inch e-Paper 黑、白 16 1872×1404 209.66 × 157.25 216.70 × 174.40 × 0.78 <1 √ - 并口
10.3inch e-Paper (D) 黑、白 16 1872×1404 209.664 × 157.248 227.70 × 165.80 × 0.647 <1 √ √ 并口
12.48inch e-Paper 黑、白 2 1304×984 252.976 × 190.896 261.50 × 211.00 × 1.18 <8 - - SPI
12.48inch e-Paper (B) 红、黑、白 2 1304×984 252.98 × 190.90 261.40 × 211.00 × 1.20 37 - - SPI
13.3inch e-Paper 黑、白 16 1600×1200 270.40 × 202.80 285.80 × 213.65 × 0.78 <1 √ - 并口

说明
刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；若墨水屏本身支持局部刷新，局部刷新时间均在0.3秒左右
还不清楚你要哪个？看看下面的参考图吧！



产品认证

产品资料

资料包括：

  • 用户手册
  • 驱动板原理图
  • 示例程序
  • 开发资料

下载路径： www.waveshare.net/wiki/7.5inch_e-Paper_HAT_(C)_

配置清单

  1. 7.5inch e-Paper (C) × 1
1

选购推荐

本产品为裸屏，不带驱动板，为方便你测试对比，推荐购买的几种方案：

   ▶  本产品 + 电子墨水屏通用驱动板(e-Paper Driver HAT)

   ▶  本产品 + 电子墨水屏Arduino/NUCLEO驱动板(e-Paper Shield)

   ▶  本产品 + 电子墨水屏网络驱动板(e-Paper ESP8266 Driver Board)

   ▶  本产品 + 电子墨水屏网络驱动板(e-Paper ESP32 Driver Board)
