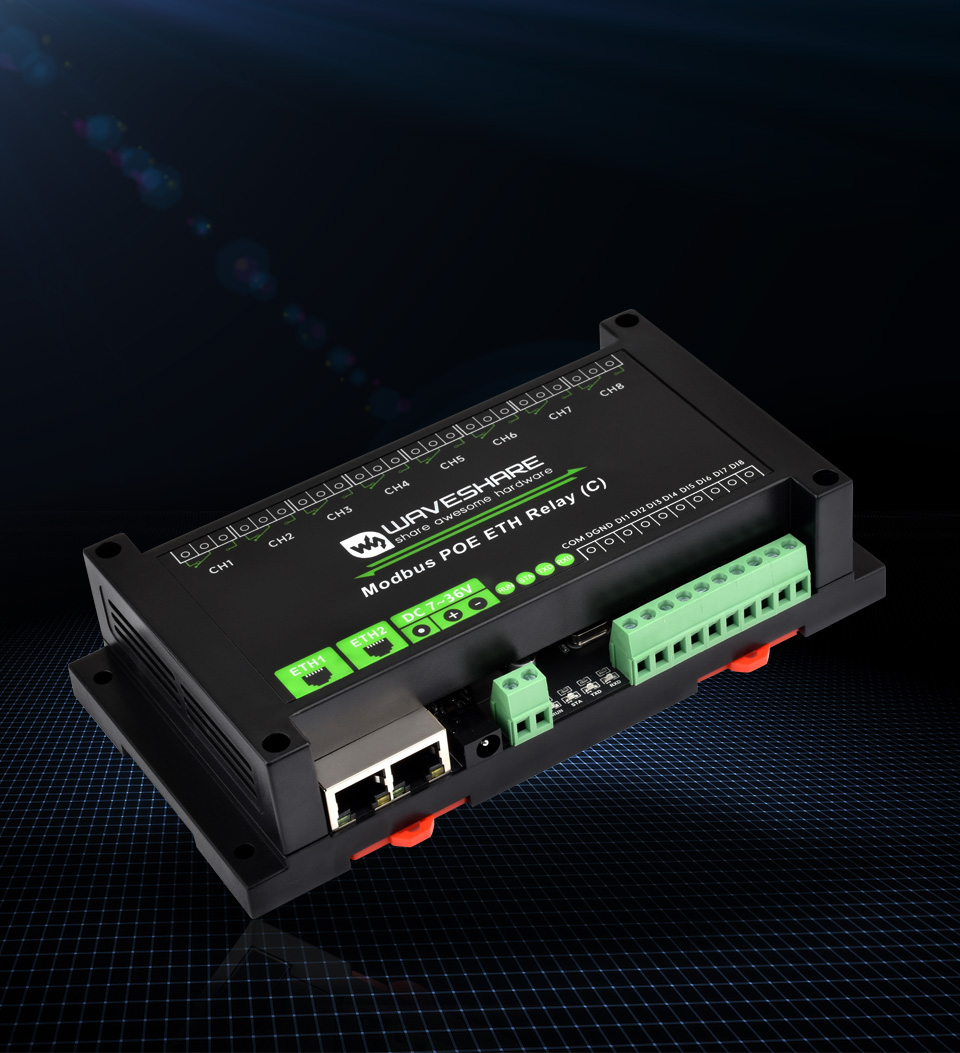

双以太网口 8 路继电器模块
带开关量输入
以太网通讯，支持网口级联、Modbus 协议、PoE 供电
产品特性
本产品是一款专门为工业环境应用设计的双以太网接口控制的 8 路继电器模块，带 8 路开关量输入，采用 Modbus RTU / Modbus TCP 协议，支持网口级联通讯，支持 PoE 网口供电，ABS 外壳设计。本产品操作简单，具有通信速度快、稳定、可靠、安全等特点，可适用于各种通信要求较高的工控设备或应用。
- 双以太网口设计，支持通讯和 PoE 供电级联
- 具有闪开、闪断功能，可以通过指令控制继电器打开一段时间后自动关闭
- 支持 DC 7V~36V 宽电压供电，支持 PoE 以太网供电
- 支持通过 MQTT 协议控制继电器，提供阿里云 MQTT 应用例程
- 板载光耦隔离，避免继电器高压电路干扰
- 采用专用继电器驱动芯片，内置续流二极管保护，驱动能力更强更稳定
- 开关量输入带双向光耦隔离，支持无源和有源开关量输入，内置去抖动算法，继电器支持开关输入联动模式或翻转模式控制
- 板载防反接电路，避免正负极接反烧坏电路
- 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
- 导轨式 ABS 保护外壳，方便安装使用，带外壳更安全
- 外置 4 个 LED 指示灯和网口指示灯，可以方便查看 MCU 状态和信号收发状态
基本功能
支持通过以太网发送 Modbus 协议指令读取开关量输入，
从而根据输入控制继电器输出
采用 Modbus 协议
支持多组通信模式
支持 TCP 服务端、TCP 客户端、UDP 模式、UDP 组播、MQTT，
支持 Modbus RTU 协议和 Modbus TCP 协议

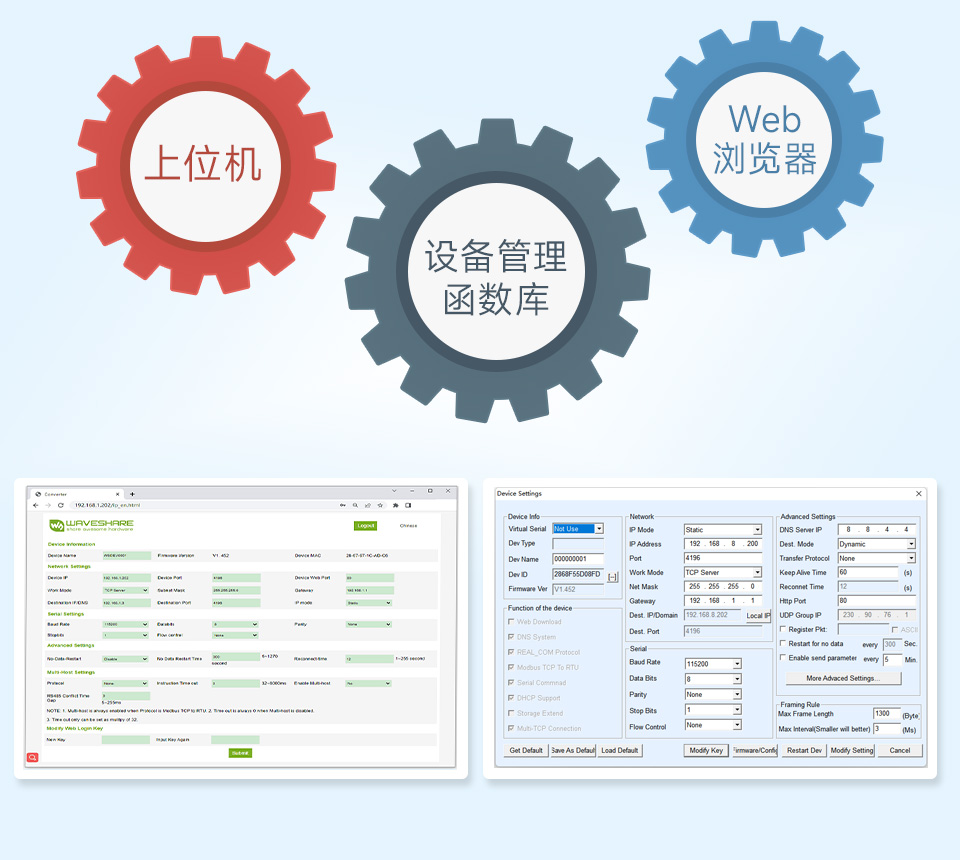

多种配置方式
支持软件配置、Web 浏览器配置，
支持 DHCP 动态获得 IP、DNS 协议连接域名服务器地址
多种方式供电 宽电压输入
电源插头式：直接使用电源插头供电,
端子式供电：DC 7V~36V 宽电压范围输入，
以太网 PoE 供电：适用于 IEEE 802.3af PoE 标准
本产品默认不配外部电源，如有需要，可选配： 12V 电源

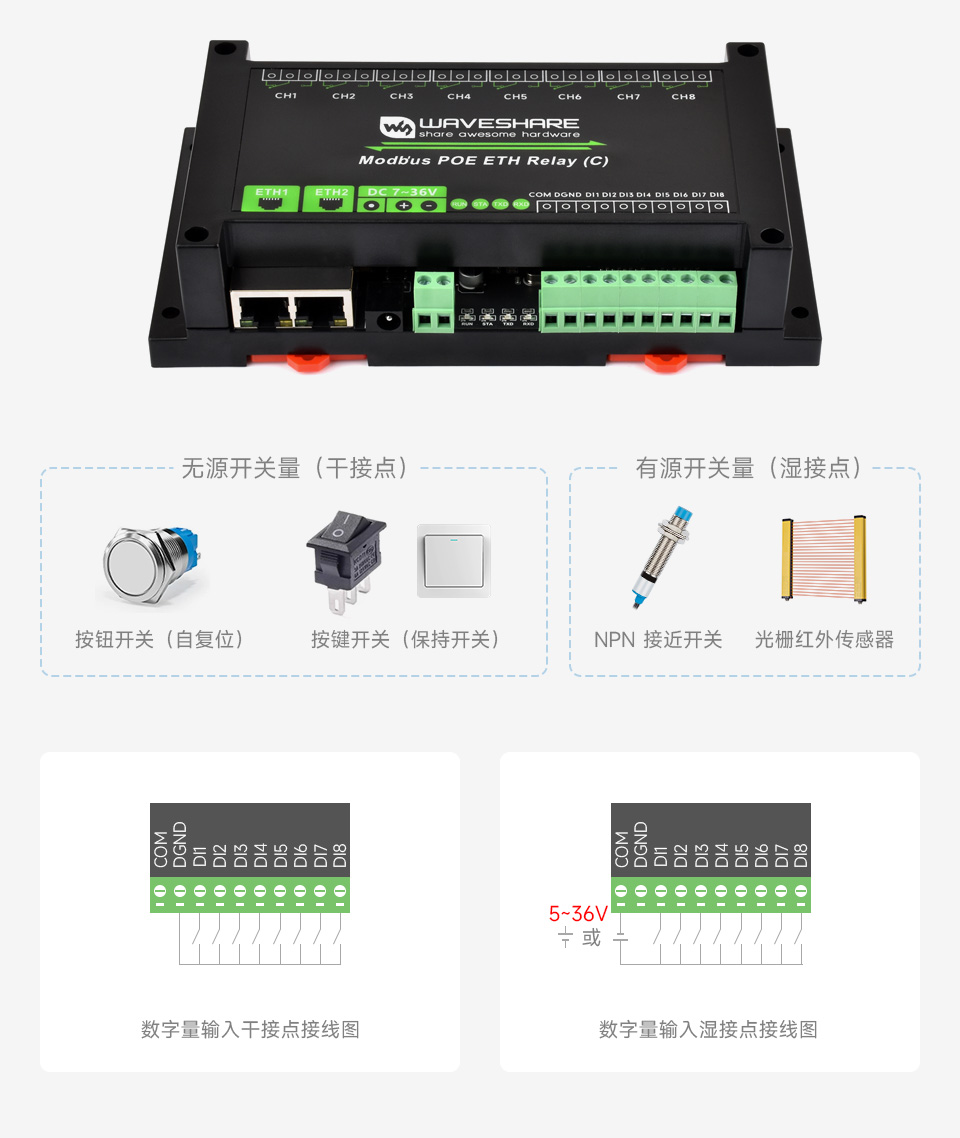

开关量输入
内置双向光耦隔离，
支持无源开关量 (干接点) 和有源开关量 (湿接点) 输入

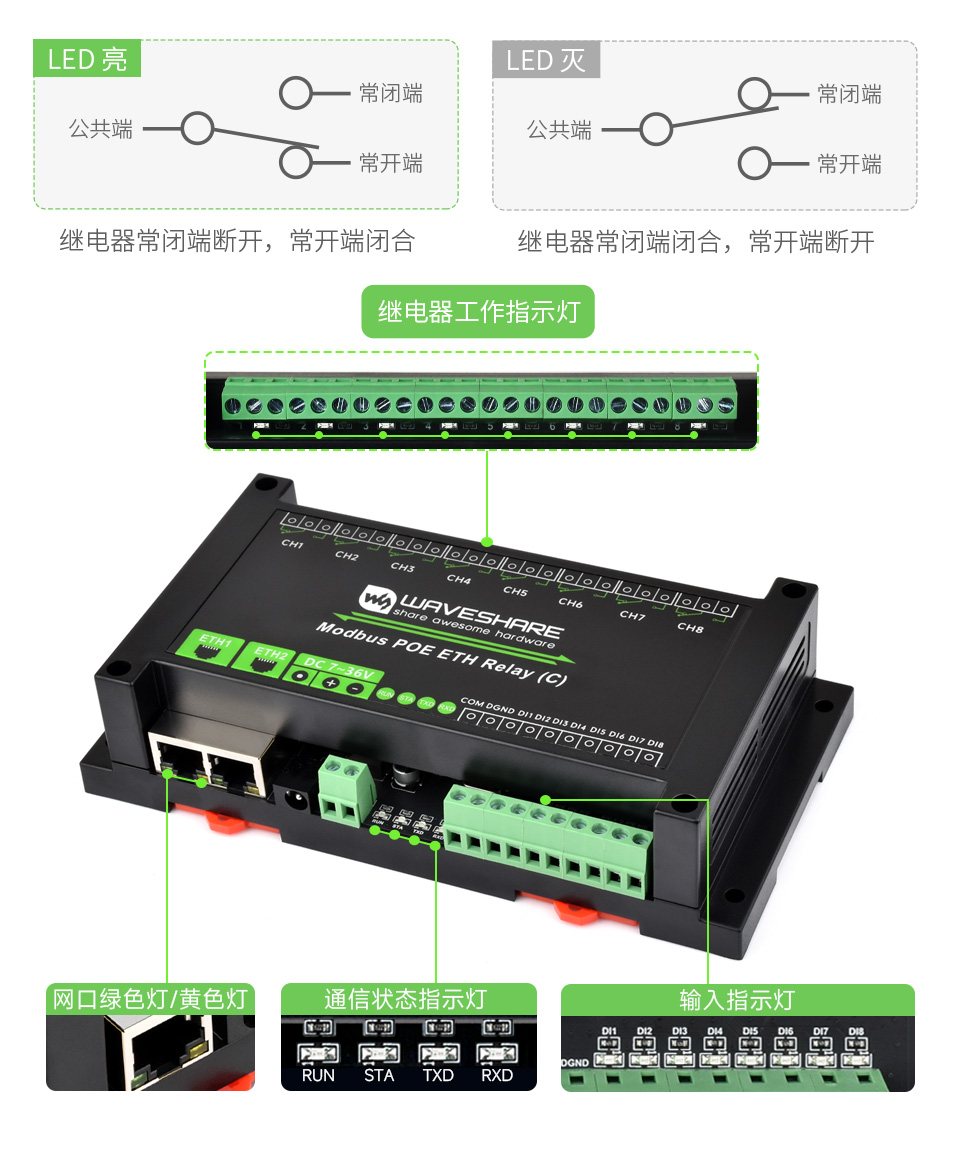

接口和指示灯
带多种指示灯，方便查看模块工作状态
| RUN 灯 | 网口运行指示灯，芯片工作正常闪烁 |
|---|---|
| STA 灯 | MCU 指示灯，MCU 正常工作时闪烁 |
| TXD 灯 | 发送指示灯，发送数据时闪烁 |
| RXD 灯 | 接收指示灯，接收数据时闪烁 |
| 左网口绿色灯 | 网口 1 连接以太网后闪烁 |
| 右网口绿色灯 | 网口 2 连接以太网后闪烁 |
| 左网口黄色灯 | 模块 TCP 连接建立后亮起 |
| 右网口黄色灯 | 数据活动灯，模块有数据传输时，黄灯状态会改变 |

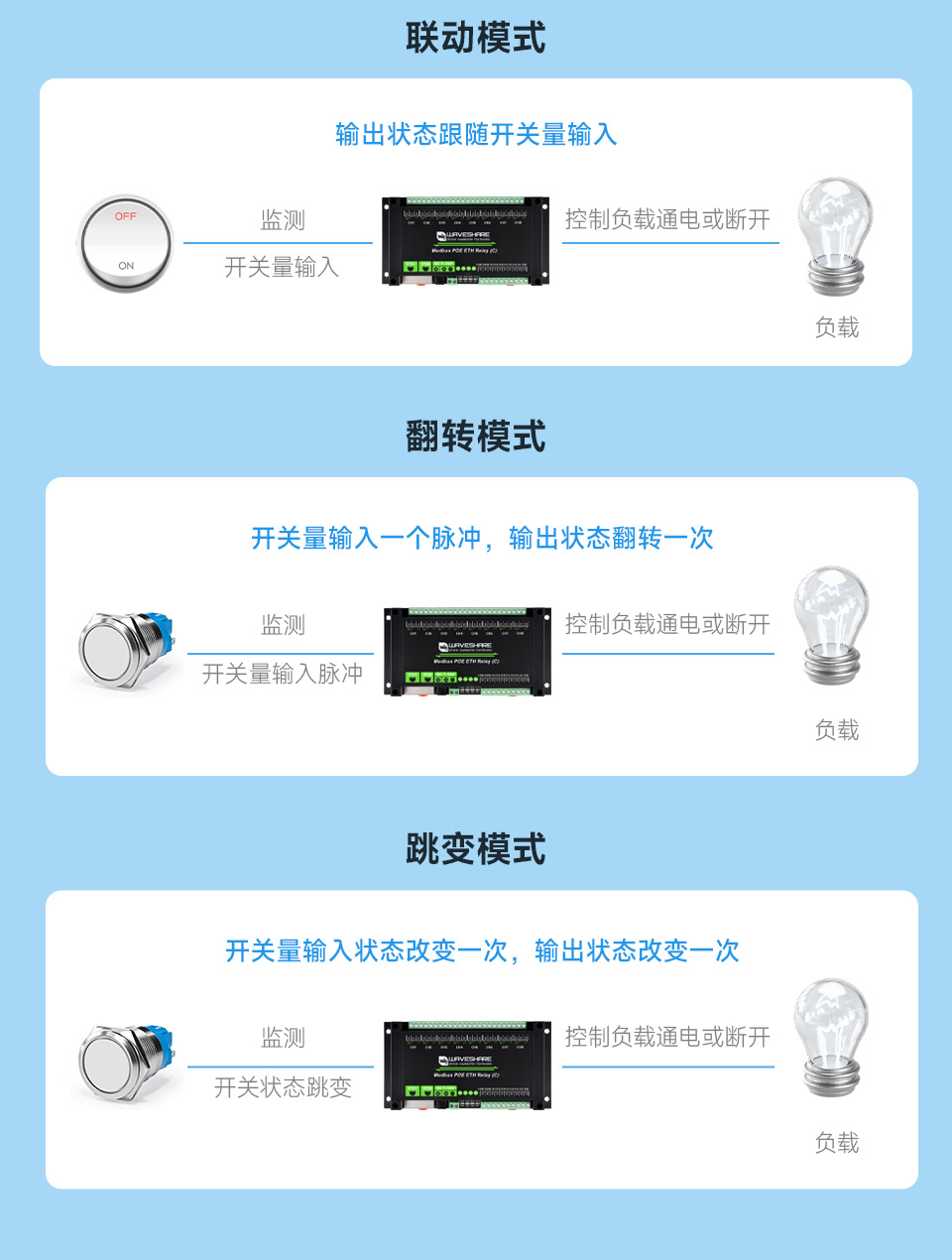

多种模式 适配多种自动化场景
继电器支持多种模式控制，每个通道都支持独立设置控制模式
注：除了联动模式外，其他模式都同时支持通过指令控制继电器。

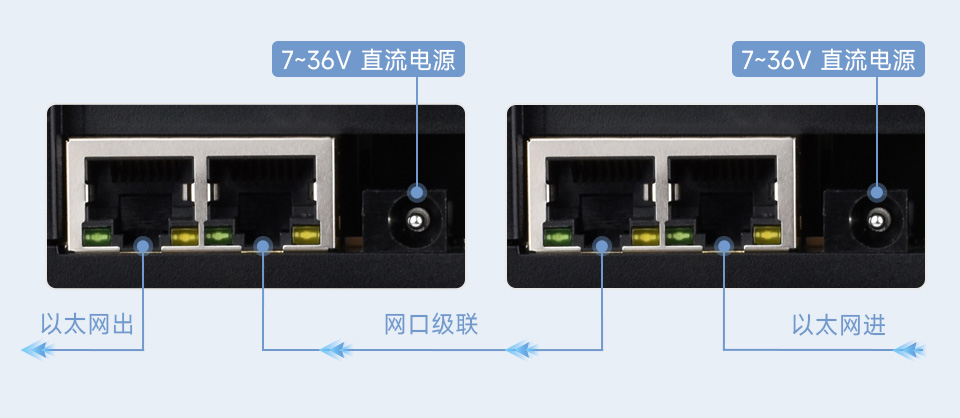

支持网口级联通讯和
PoE 级联供电
板载 2 路网口，均可用于网口通讯和级联，
可任接一路用于双串口服务器网口通信，另一路用于级联或给其他设备联网
注：级联中每个模块可单独供电，也可使用 PoE 级联供电，
单个模块最大功耗约 7W，使用 PoE 级联供电时需注意输出功率。
继电器连线
设备带有触点容量为 10A 250V AC 或 10A 30V DC 的继电器

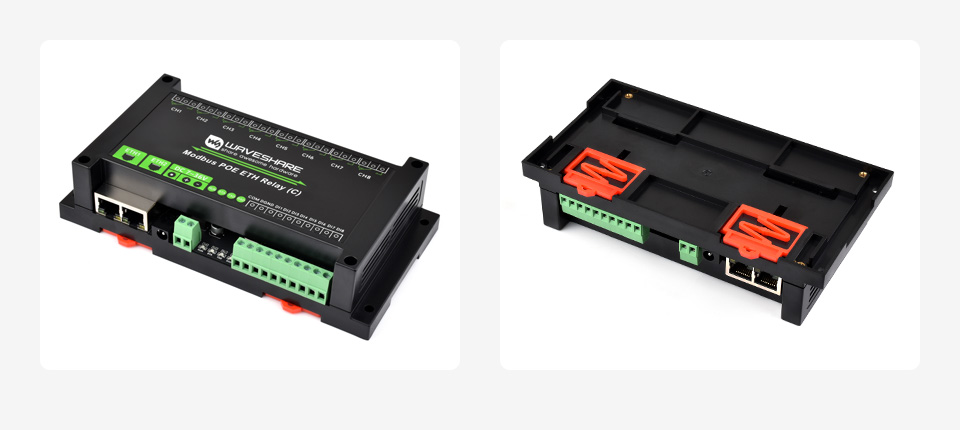

导轨式外壳设计
导轨式 ABS 保护外壳，方便安装使用，带外壳更安全
应用场景

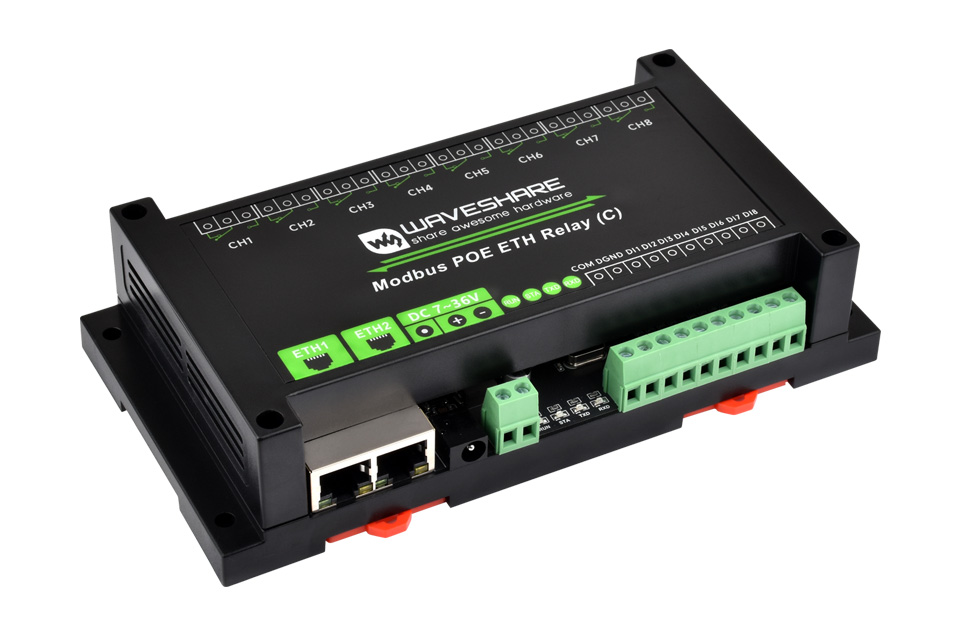

产品展示

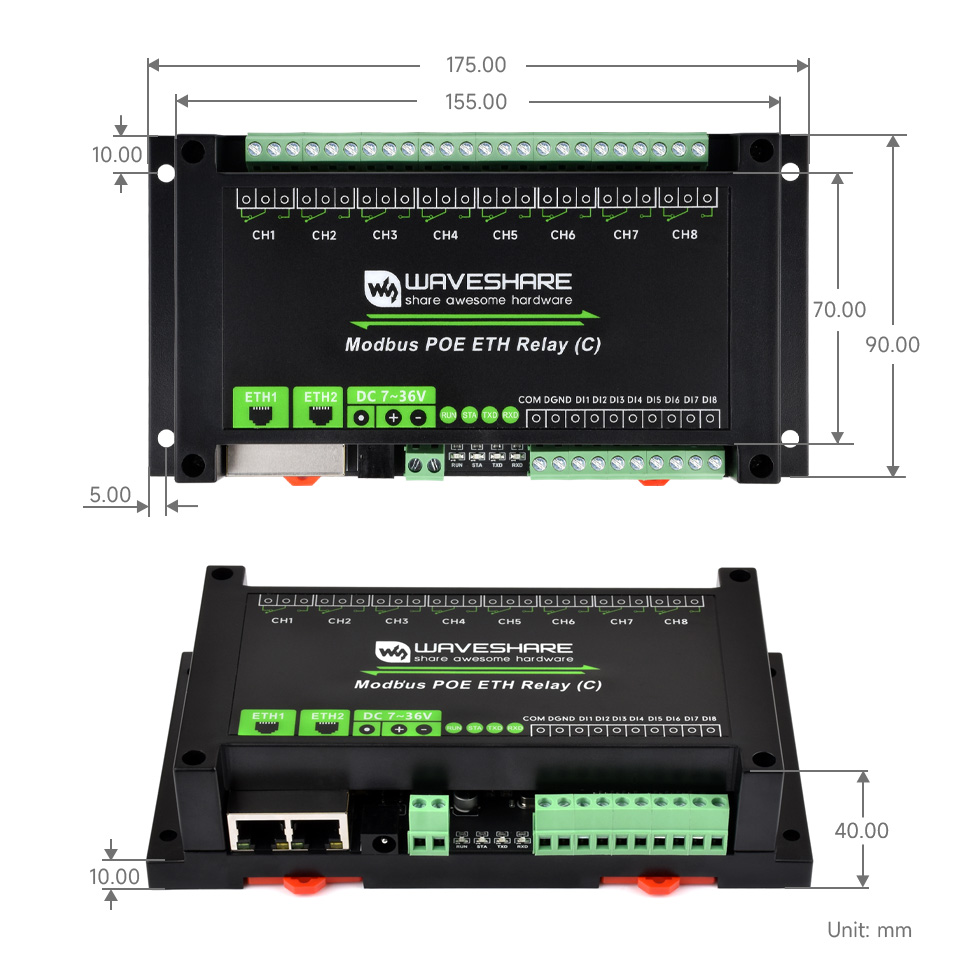

产品尺寸
产品选型
| 产品 | 通讯接口 | 继电器类型 | 输出控制 | 输入控制 | 供电范围 | 尺寸(mm) |
|---|---|---|---|---|---|---|
| Modbus RTU Relay | RS485 接口 | 10A通用 | 8路 | - | 5V | 145×90×40 |
| Modbus RTU Relay (B) | RS485 接口 | 10A通用 | 8路 | - | 7V~36V | 175×90×40 |
| Modbus RTU Relay (C) | RS485 接口 | 10A磁保持 | 8路 | - | 7V~36V | 145×90×40 |
| Modbus RTU Relay (D) | RS485 接口 | 10A通用 | 8路 | 8路 | 7V~36V | 175×90×40 |
| Modbus RTU Relay (E) | RS485 接口 | 30A大电流 | 8路 | - | 7V~36V | 200×110×60 |
| Modbus RTU Relay 4CH | RS485 接口 | 30A大电流 | 4路 | - | 7V~36V | 145×90×40 |
| Modbus RTU Relay 16CH | RS485 接口 | 10A通用 | 16路 | - | 5V | 200×110×60 |
| Modbus RTU Relay 32CH | RS485 接口 | 10A通用 | 32路 | - | 7V~36V | 300×110×60 |
| Modbus POE ETH Relay | 以太网口 (支持 PoE) | 10A通用 | 8路 | - | 7V~36V | 145×90×40 |
| Modbus POE ETH Relay (B) | 以太网口 (支持 PoE) | 10A通用 | 8路 | 8路 | 7V~36V | 175×90×40 |
| Modbus POE ETH Relay (C) | 双路以太网口 (支持 PoE) |
10A通用 | 8路 | 8路 | 7V~36V | 175×90×40 |
| Modbus POE ETH Relay 30CH | 以太网口 (支持 PoE) | 10A通用 | 30路 | - | 7V~36V | 300×110×60 |
