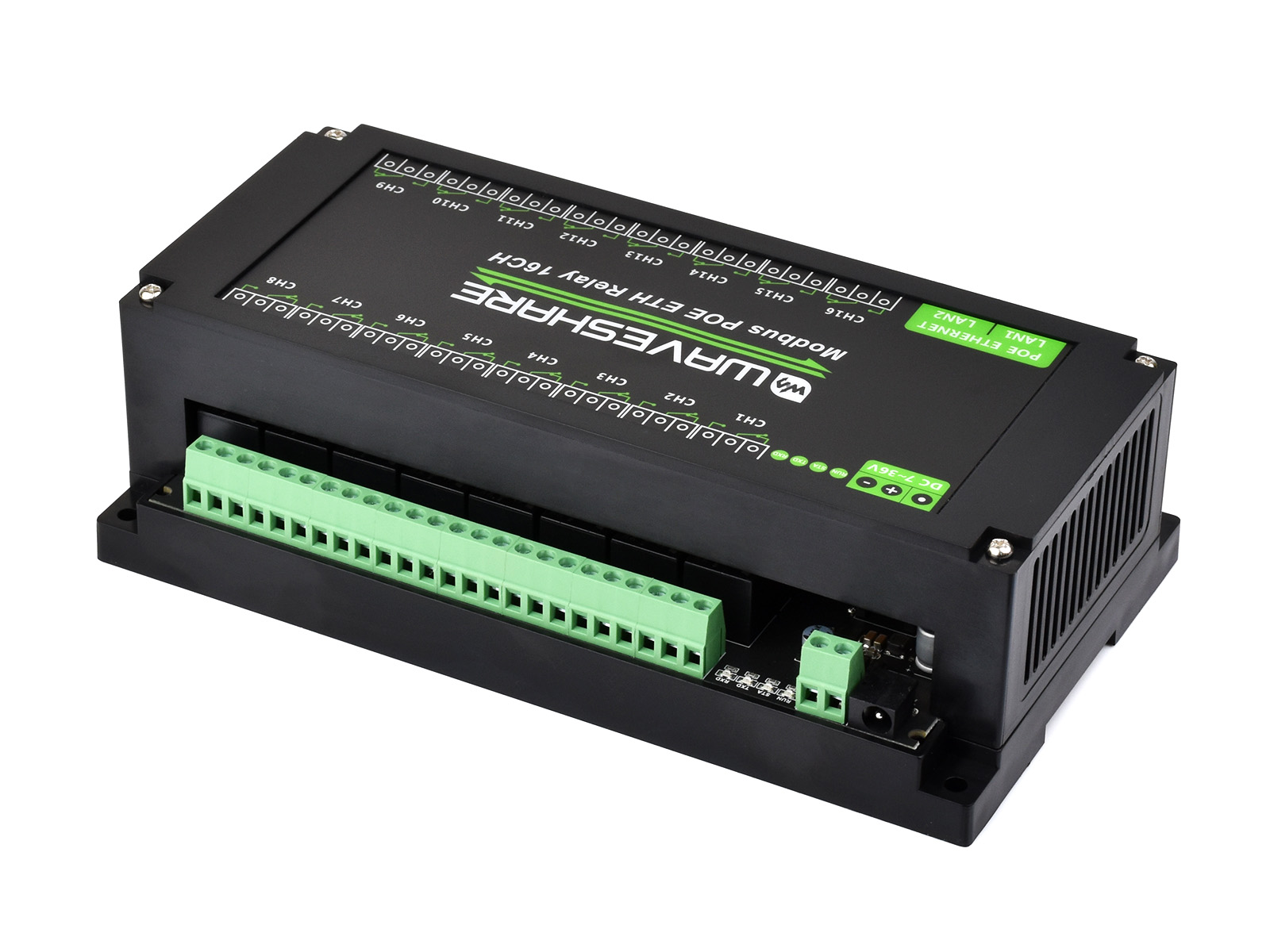

16 路以太网继电器模块
以太网通讯，支持网口级联、Modbus 协议及 PoE 供电
产品特性
本产品是一款专门为工业环境应用设计的双以太网接口控制的 16 路继电器模块，采用 Modbus RTU / Modbus TCP 协议，支持 PoE 网口供电，ABS 外壳设计。本产品操作简单，具有通信速度快、稳定、可靠、安全等特点，可适用于各种通信要求较高的工控设备或应用。
- 双以太网口设计，支持通讯和 PoE 供电级联
- 具有闪开 / 闪断功能，可设置继电器在开启后延时关闭或关闭后延时开启
- 支持 DC 7V~36V 宽电压供电，支持 PoE 以太网供电
- 支持通过 MQTT 协议控制继电器，提供阿里云 MQTT 应用例程
- 板载光耦隔离，避免继电器高压电路干扰
- 采用专用继电器驱动芯片，内置续流二极管保护，驱动能力更强更稳定
- 板载防反接电路，避免正负极接反烧坏电路
- 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
- 导轨式 ABS 保护外壳，方便安装使用，带外壳更安全
- 外置 4 个 LED 指示灯和网口指示灯，可以方便查看 MCU 状态和信号收发状态
基本功能
支持通过以太网发送 Modbus RTU / TCP 协议指令控制继电器，
从而实现控制各种设备

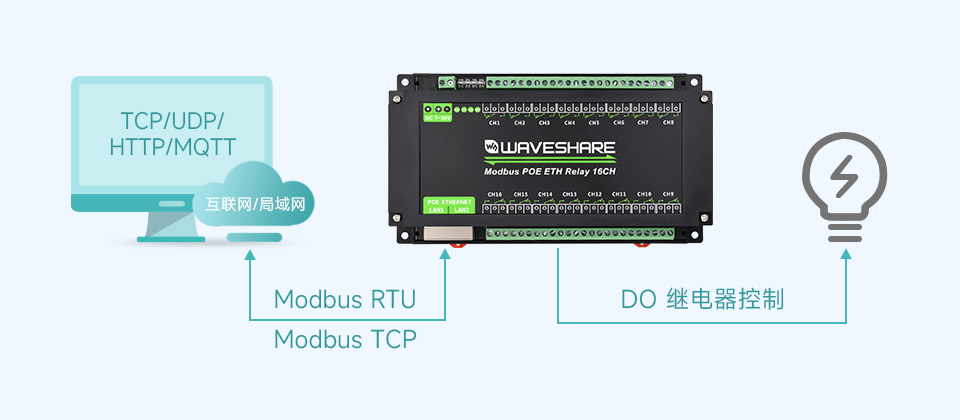

支持多组通信模式
采用 Modbus 协议
支持 TCP 服务端、TCP 客户端、UDP 模式、UDP 组播、HTTP 及 MQTT，支持 Modbus RTU 协议和 Modbus TCP 协议

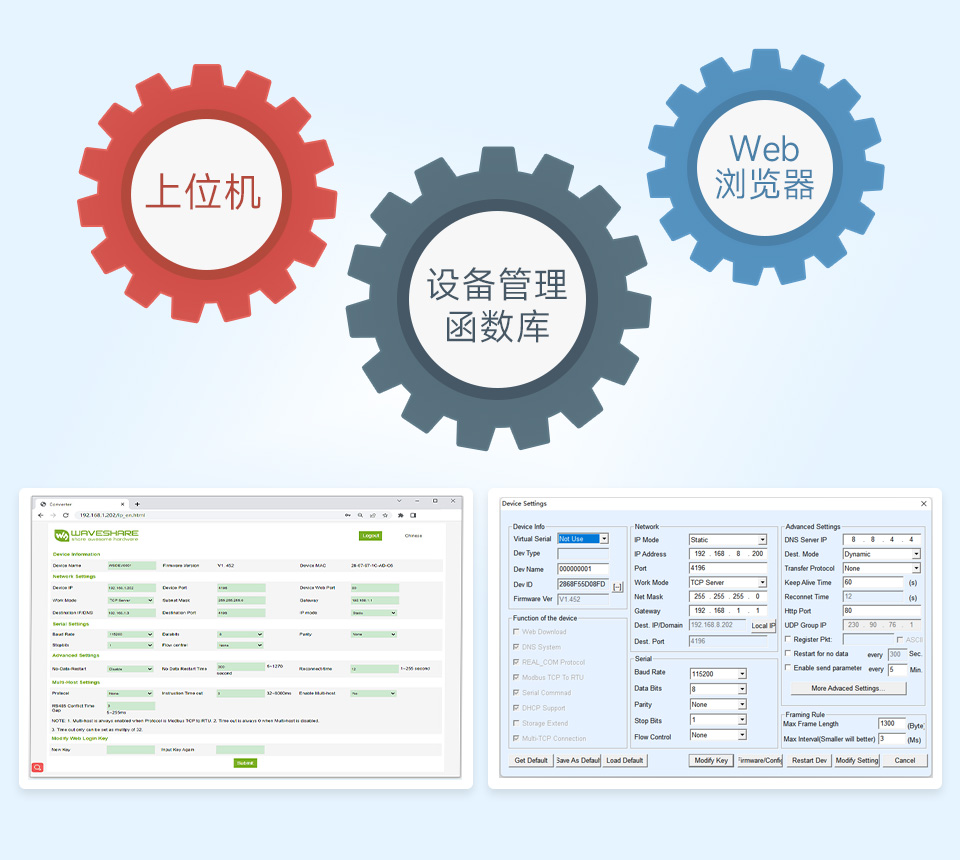

多种配置方式
支持软件配置，Web 浏览器配置，
支持 DHCP 动态获得 IP、DNS 协议连接域名服务器地址

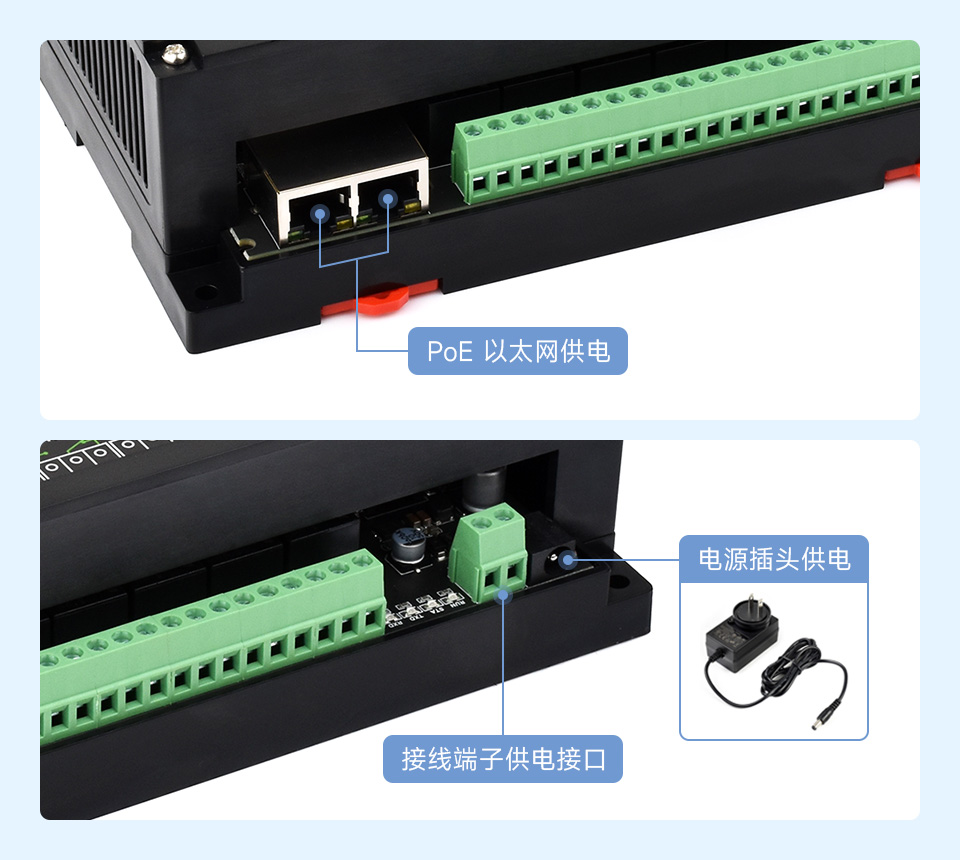

多种方式供电 宽电压输入
电源插头式：直接使用电源插头供电；
端子式供电：DC 7V~36V 宽电压范围输入；
以太网 PoE 供电：适用于 IEEE 802.3af PoE 标准
本产品默认不配外部电源，如有需要，可选配：12V 电源
接口和指示灯
带多种指示灯，方便查看模块工作状态
| RUN 灯 | 网口运行指示灯，芯片工作正常闪烁 |
|---|---|
| STA 灯 | MCU 指示灯，MCU 正常工作时闪烁 |
| TXD 灯 | 发送指示灯，发送数据时闪烁 |
| RXD 灯 | 接收指示灯，接收数据时闪烁 |
| 左网口绿色灯 | 网口 1 连接以太网后闪烁 |
| 右网口绿色灯 | 网口 2 连接以太网后闪烁 |
| 左网口黄色灯 | 模块 TCP 连接建立后亮起 |
| 右网口黄色灯 | 数据活动灯，模块有数据传输时，黄灯状态会改变 |
支持网口级联通讯和
PoE 级联供电
板载 2 路网口，均可用于网口通讯和级联，
可任接一路用于双串口服务器网口通信，另一路用于级联或给其他设备联网
注：级联中每个模块可单独供电，也可使用 PoE 级联供电，
单个模块最大功耗约 7W，使用 PoE 级联供电时需注意输出功率。

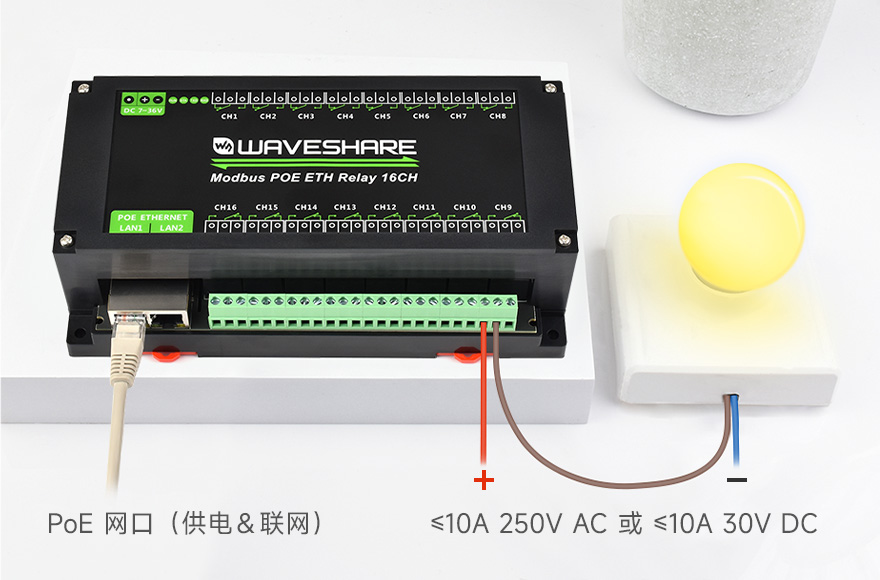

继电器连线
设备带有触点容量为 10A 250V AC 或 10A 30V DC 的继电器

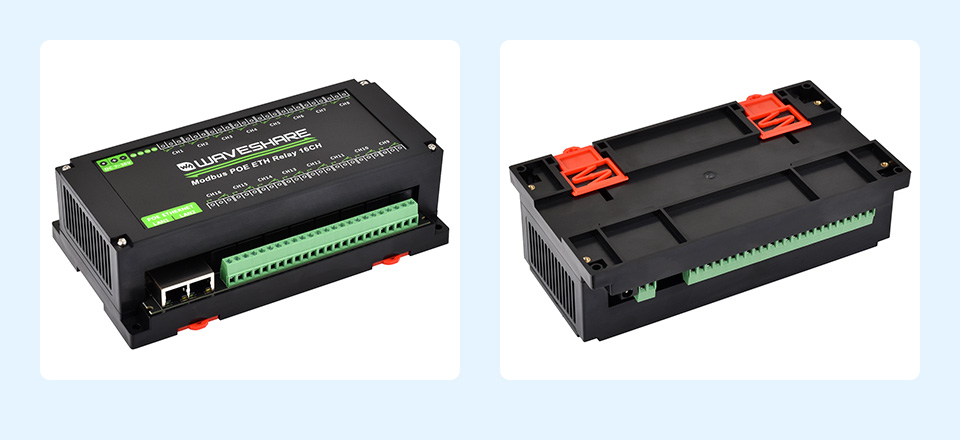

导轨式外壳设计
导轨式 ABS 保护外壳，方便安装使用，带外壳更安全
应用场景

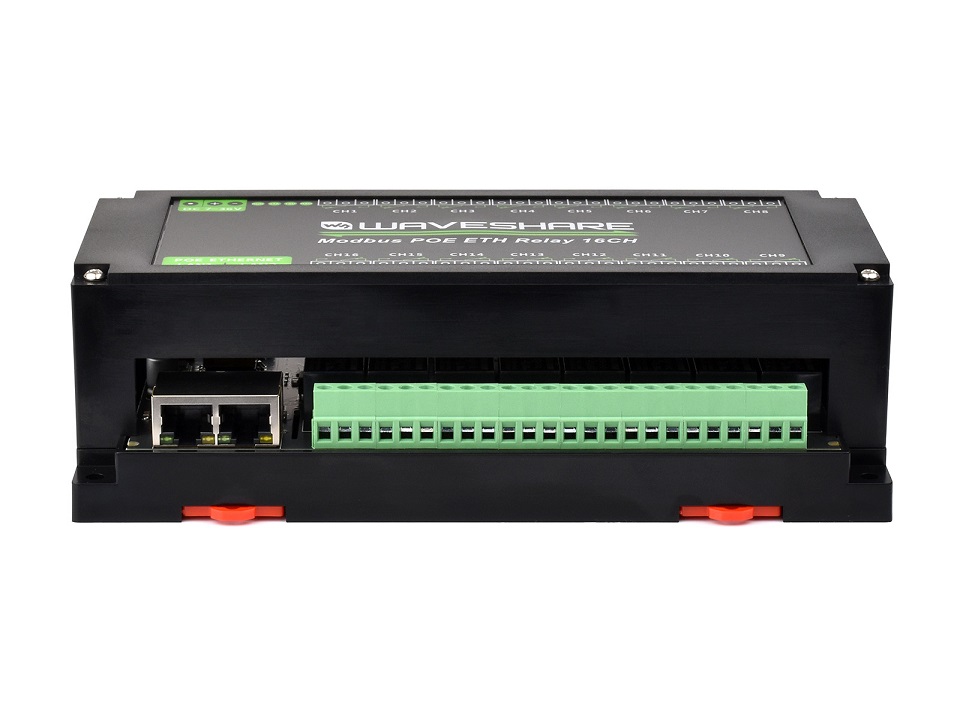

产品展示
产品尺寸
产品选型
| 产品 | 通讯接口 | 继电器类型 | 输出控制 | 输入控制 | 供电范围 | 尺寸(mm) |
|---|---|---|---|---|---|---|
| Modbus RTU Relay | RS485 接口 | 10A通用 | 8路 | - | 5V | 145×90×40 |
| Modbus RTU Relay (B) | RS485 接口 | 10A通用 | 8路 | - | 7V~36V | 175×90×40 |
| Modbus RTU Relay (C) | RS485 接口 | 10A磁保持 | 8路 | - | 7V~36V | 145×90×40 |
| Modbus RTU Relay (D) | RS485 接口 | 10A通用 | 8路 | 8路 | 7V~36V | 175×90×40 |
| Modbus RTU Relay (E) | RS485 接口 | 30A大电流 | 8路 | - | 7V~36V | 200×110×60 |
| Modbus RTU Relay 4CH | RS485 接口 | 30A大电流 | 4路 | - | 7V~36V | 145×90×40 |
| Modbus RTU Relay 16CH | RS485 接口 | 10A通用 | 16路 | - | 5V | 200×110×60 |
| Modbus RTU Relay 32CH | RS485 接口 | 10A通用 | 32路 | - | 7V~36V | 300×110×60 |
| Modbus POE ETH Relay | 以太网口 (支持 PoE) | 10A通用 | 8路 | - | 7V~36V | 145×90×40 |
| Modbus POE ETH Relay (B) | 以太网口 (支持 PoE) | 10A通用 | 8路 | 8路 | 7V~36V | 175×90×40 |
| Modbus POE ETH Relay (C) | 双路以太网口 (支持 PoE) | 10A通用 | 8路 | 8路 | 7V~36V | 175×90×40 |
| Modbus POE ETH Relay 16CH | 双路以太网口 (支持 PoE) | 10A通用 | 16路 | - | 7V~36V | 200×110×60 |
| Modbus POE ETH Relay 30CH | 以太网口 (支持 PoE) | 10A通用 | 30路 | - | 7V~36V | 300×110×60 |
