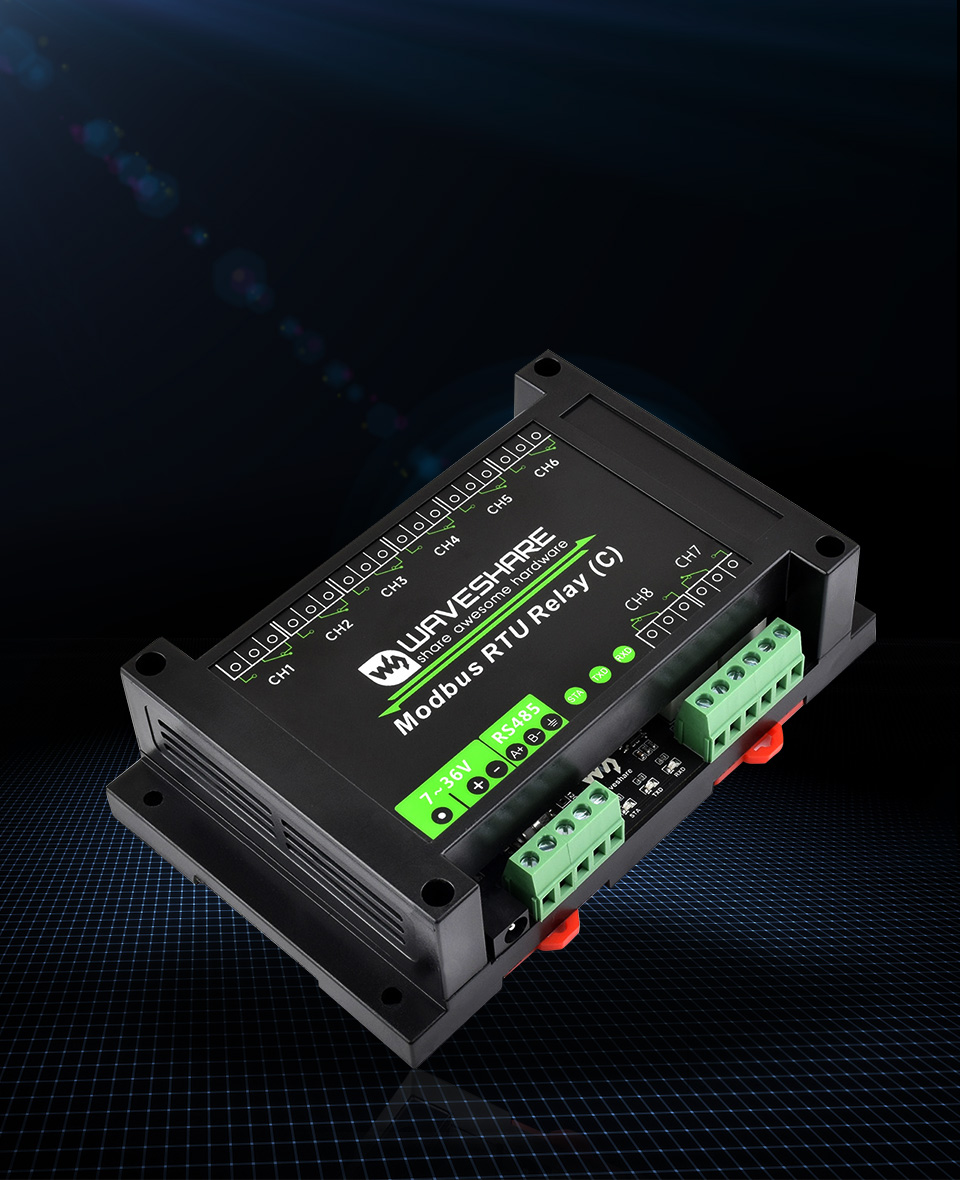

8 路 RS485 磁保持继电器模块
Modbus RTU 协议，磁保持继电器，带各种隔离保护电路
产品特性
本产品是一款工业级 RS485 接口控制的 8 路磁保持继电器模块，断电后继电器的状态将保持不变，采用 Modbus RTU 协议，内置电源隔离、磁耦隔离和 TVS 等保护电路，采用 ABS 外壳设计。本产品操作简单，具有通信速度快、稳定、可靠、安全等特点，可适用于各种通信要求较高的工控设备或应用。
- 采用磁保持继电器，断电后继电器的状态将保持不变
- 支持设置设备地址 (1~255)，以便通过 RS485 总线级联多个设备
- 具有闪开、闪断功能，可以通过指令控制继电器打开一段时间后自动关闭
- 板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
- 板载一体式磁耦隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
- 板载自恢复保险丝和 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防过流过压，防雷防静电
- 采用专用磁保持继电器驱动芯片，驱动能力更强更稳定
- 板载防反接电路，避免正负极接反烧坏电路
- 采用优质继电器，允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
- 导轨式 ABS 保护外壳，方便安装使用，带外壳更安全
- 外置 3 个 LED 指示灯，方便查看 MCU 状态和信号收发状态
产品参数
| 供电电压 | 7V~36V |
|---|---|
| 通信接口 | RS485 |
| 通信波特率 | 4800，9600，19200，38400，57600，115200，128000，256000 |
| 默认通信格式 | 9600，N，8，1 |
| 继电器路数 | 8 路 |
| 继电器类型 | 磁保持继电器 |
| 触点类型 | 一常开、一常闭 |
| 触点负载 | ≤10A 250V AC 或 ≤10A 30V DC |
| Modbus 协议 | 标准 Modbus RTU 协议 |
| RS485 地址设置 | 1~255 |
| 指示灯 |
STA：MCU 指示灯，MCU 正常工作时闪烁 TXD：发送指示灯，发送数据时灯亮 RXD：接收指示灯，接收数据时灯亮 |

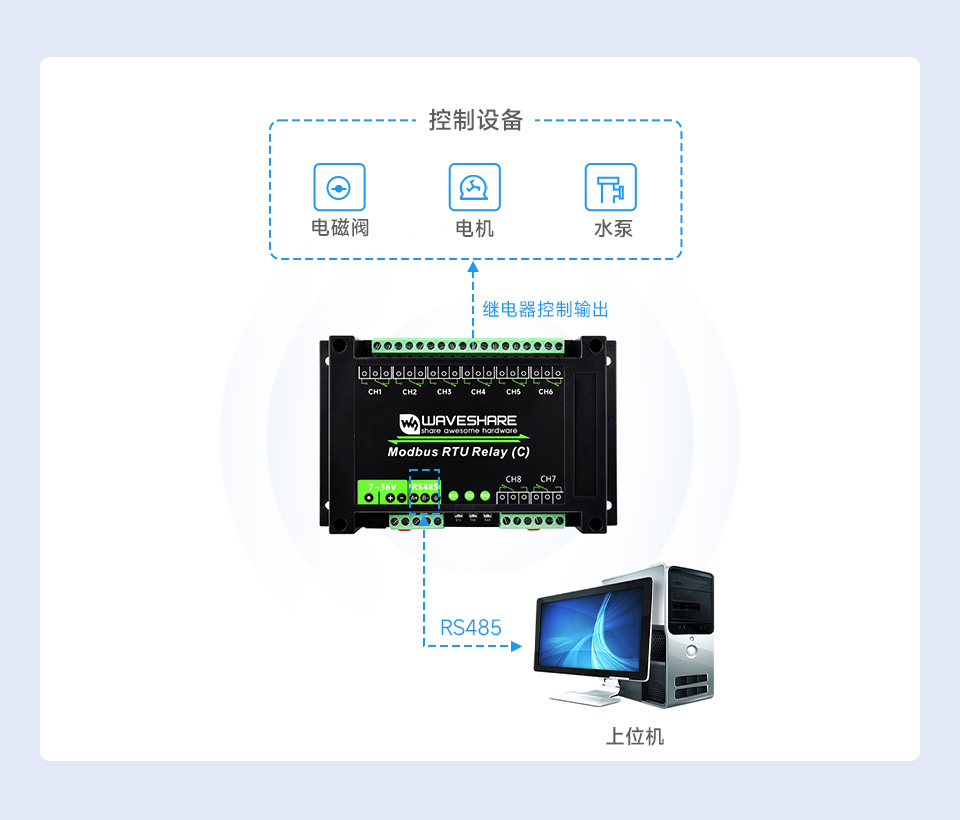

基本功能
支持通过 RS485 发送 Modbus RTU 指令控制继电器，
从而实现控制各种设备
板载多种隔离保护电路
多重保护，使用安全更可靠
导轨式外壳设计
导轨式 ABS 保护外壳，方便安装使用，带外壳更安全
RS485 通信
支持设置设备地址 (1~255)，通过 RS485 总线可级联多个设备，
当级联设备较多、通信距离较远时，需根据实际应用环境增加 RS485 中继器
图片仅供展示，本产品不含 USB 转 RS485

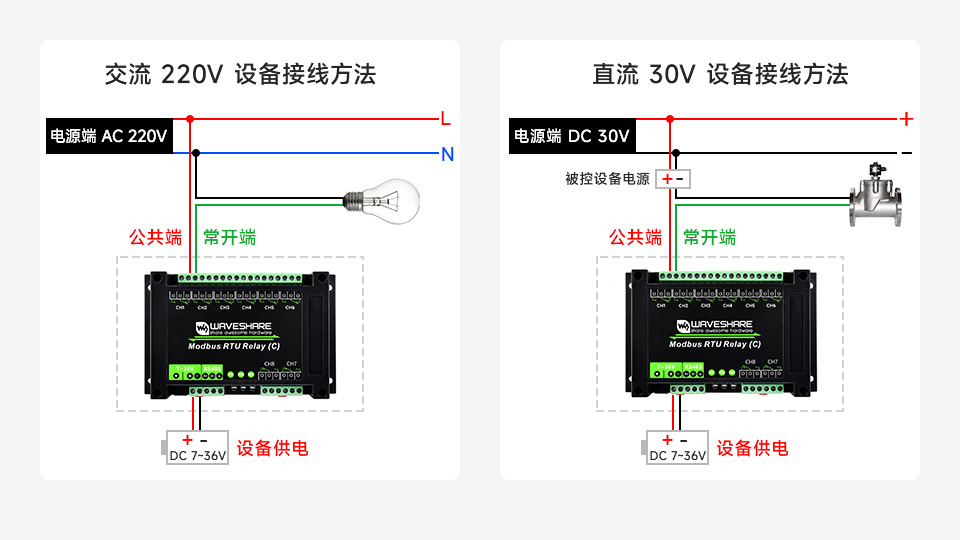

继电器连线
设备带有触点容量为 10A 250V AC 或 10A 30V DC 的继电器
应用场景

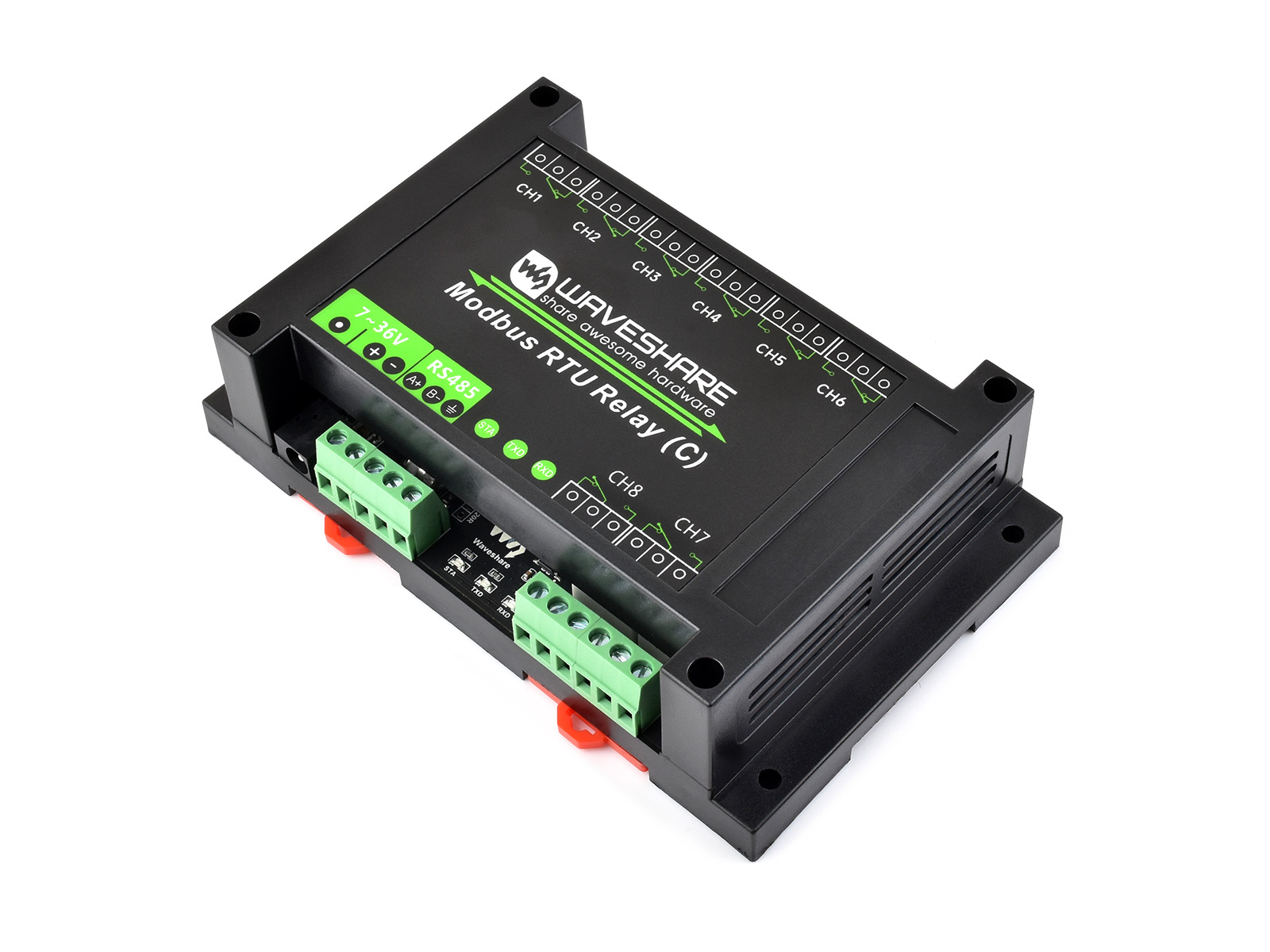

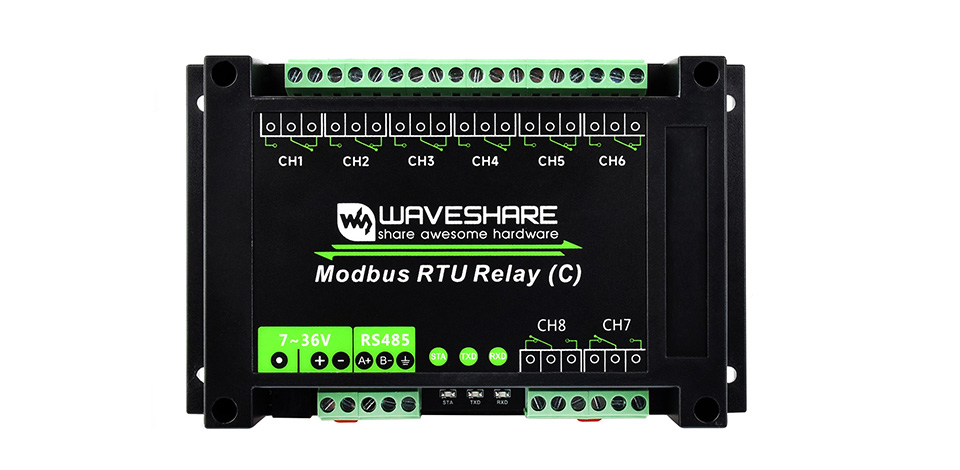

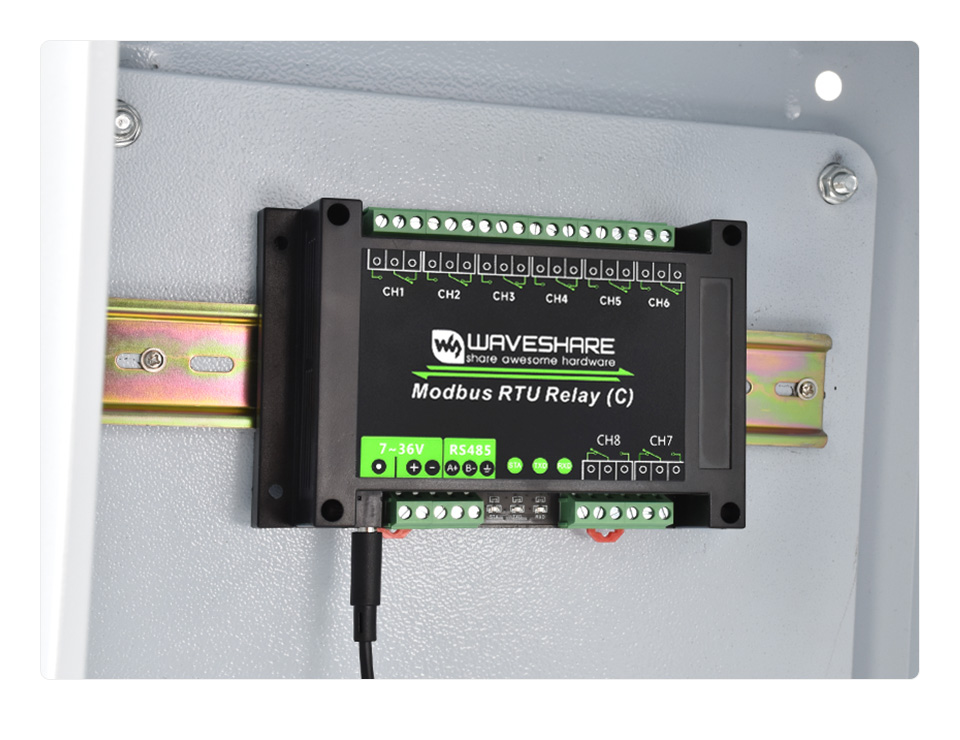

产品展示

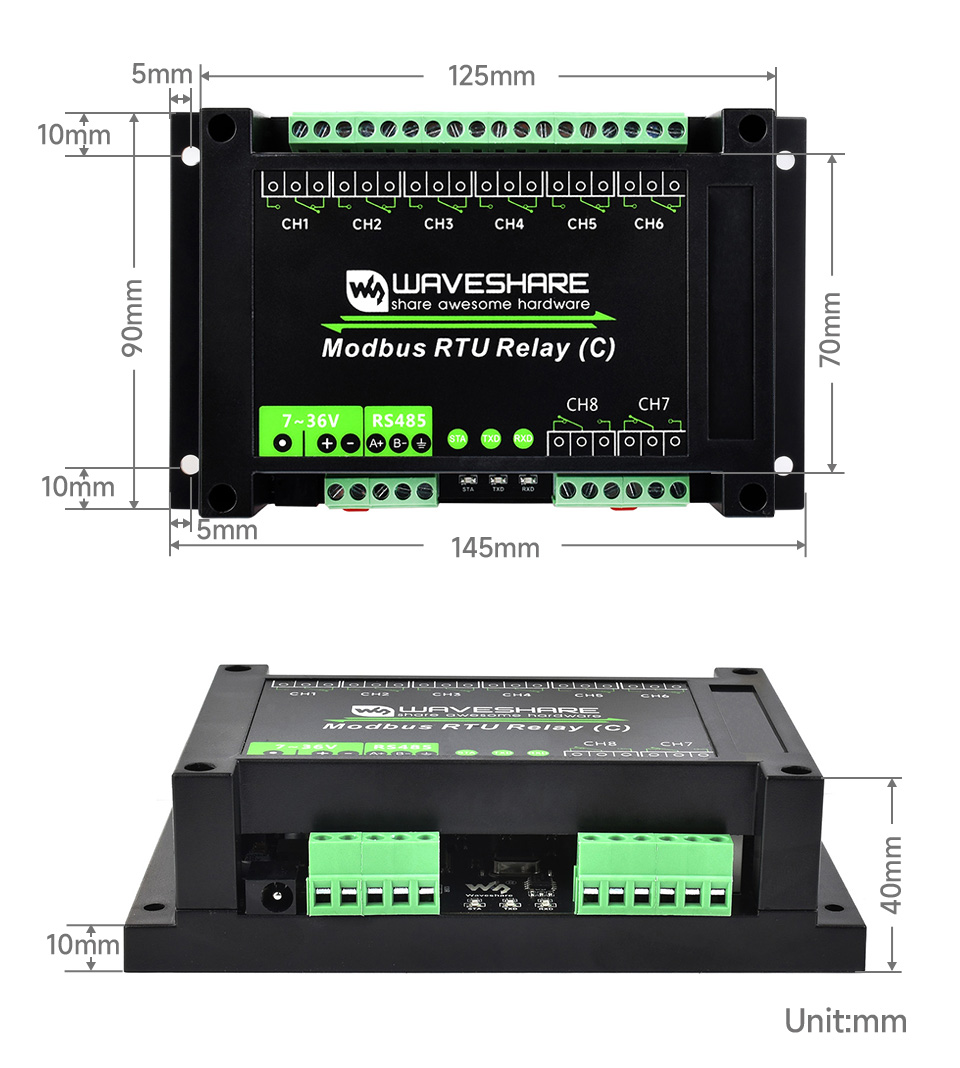

产品尺寸
产品选型
| 产品 | 通讯接口 | 继电器类型 | 输出控制 | 输入控制 | 供电范围 | 尺寸(mm) |
|---|---|---|---|---|---|---|
| Modbus RTU Relay | RS485 接口 | 10A通用 | 8路 | - | 5V | 145×90×40 |
| Modbus RTU Relay (B) | RS485 接口 | 10A通用 | 8路 | - | 7V~36V | 175×90×40 |
| Modbus RTU Relay (C) | RS485 接口 | 10A磁保持 | 8路 | - | 7V~36V | 145×90×40 |
| Modbus RTU Relay (D) | RS485 接口 | 10A通用 | 8路 | 8路 | 7V~36V | 175×90×40 |
| Modbus RTU Relay (E) | RS485 接口 | 30A大电流 | 8路 | - | 7V~36V | 200×110×60 |
| Modbus RTU Relay 4CH | RS485 接口 | 30A大电流 | 4路 | - | 7V~36V | 145×90×40 |
| Modbus RTU Relay 16CH | RS485 接口 | 10A通用 | 16路 | - | 5V | 200×110×60 |
| Modbus RTU Relay 32CH | RS485 接口 | 10A通用 | 32路 | - | 7V~36V | 300×110×60 |
| Modbus POE ETH Relay | 以太网口 (支持 PoE) | 10A通用 | 8路 | - | 7V~36V | 145×90×40 |
| Modbus POE ETH Relay (B) | 以太网口 (支持 PoE) | 10A通用 | 8路 | 8路 | 7V~36V | 175×90×40 |
| Modbus POE ETH Relay (C) | 双路以太网口 (支持 PoE) |
10A通用 | 8路 | 8路 | 7V~36V | 175×90×40 |
| Modbus POE ETH Relay 30CH | 以太网口 (支持 PoE) | 10A通用 | 30路 | - | 7V~36V | 300×110×60 |
