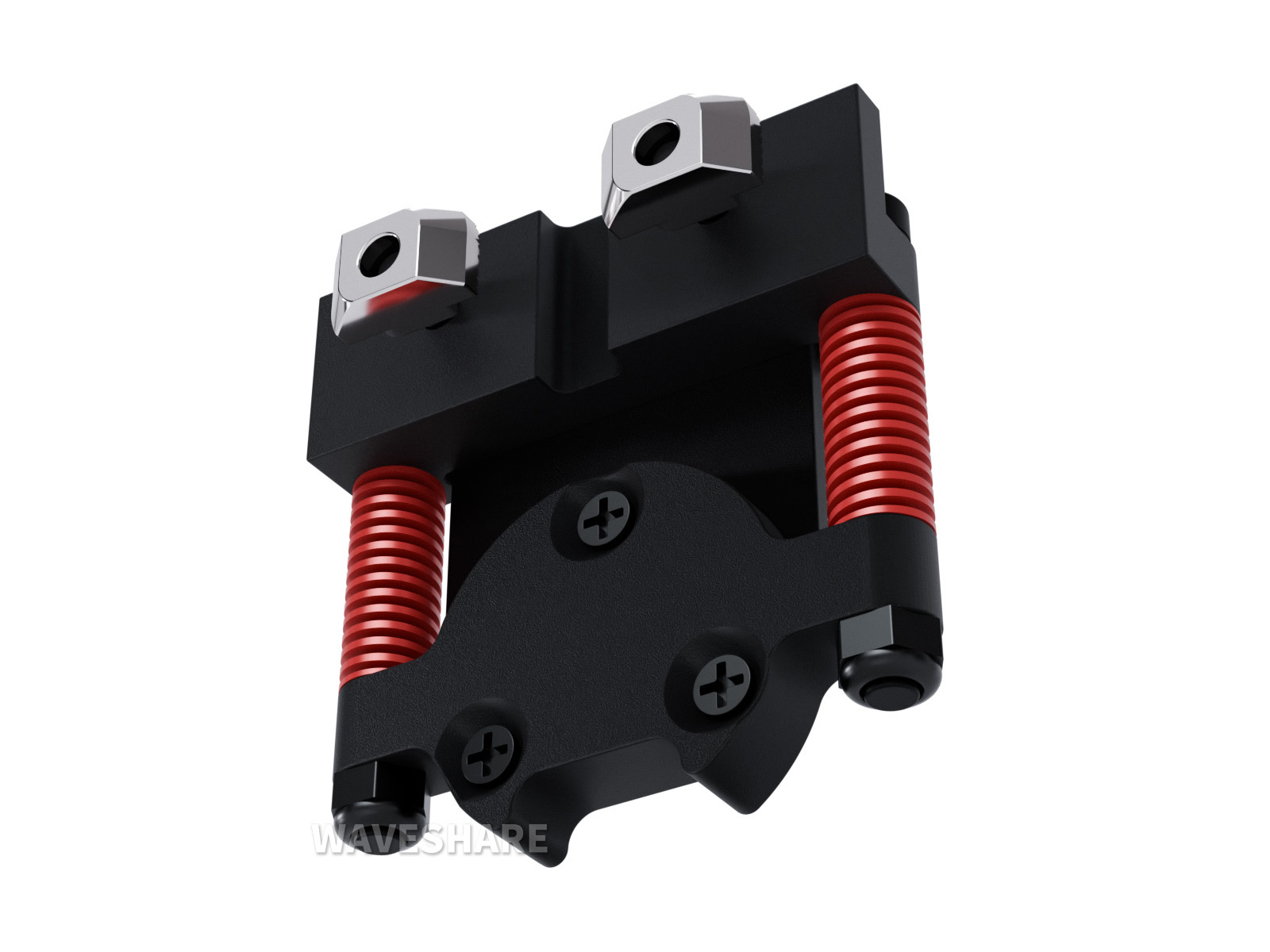

全金属紧凑型 UGV 悬挂
适用于 DDSM210、DDSM400 轮毂电机
易于安装，降低 UGV、AGV 底盘设计难度
结构紧凑，节省底盘空间
本产品页面所使用的图片均为演示图片，不含金属悬挂外的其它产品
详情请参考配置清单
便于搭建型材底盘
产品配有 20 系欧标 T 型螺母，方便用户在铝型材上安装悬挂组件，同时我们也开源了型材底盘的开源模型，方便用户进行二次开发
便于搭建全封闭底盘
对于更高阶用户，可以通过在底盘侧面开孔的方式来安装悬挂组件，我们提供全封闭底盘的开源模型
四轮底盘可负载 12KG*
*注意：这里的负载只是结构可承受的重量大小，在具体项目中使用还要考虑电机的扭矩，坡度、地面摩擦力、交变应力等因素
紧凑而可靠的结构
选用 6061 铝合金 CNC 工艺加工，搭配 65Mn* 材质的高寿命弹簧，在保证整体强度的同时，我们尽可让整体结构更加紧凑，为底盘节省更多空间
*65Mn 材质是一种热处理及冷拔硬化后的强度高、寿命长、具有一定的柔韧性和可塑性的弹簧钢
预留线槽 走线更规整
悬挂组件设计有线槽，让轮毂电机的接线更规整，在设计底盘时，也可以将面板上的过线孔开在线槽内部，产品整体会更加美观

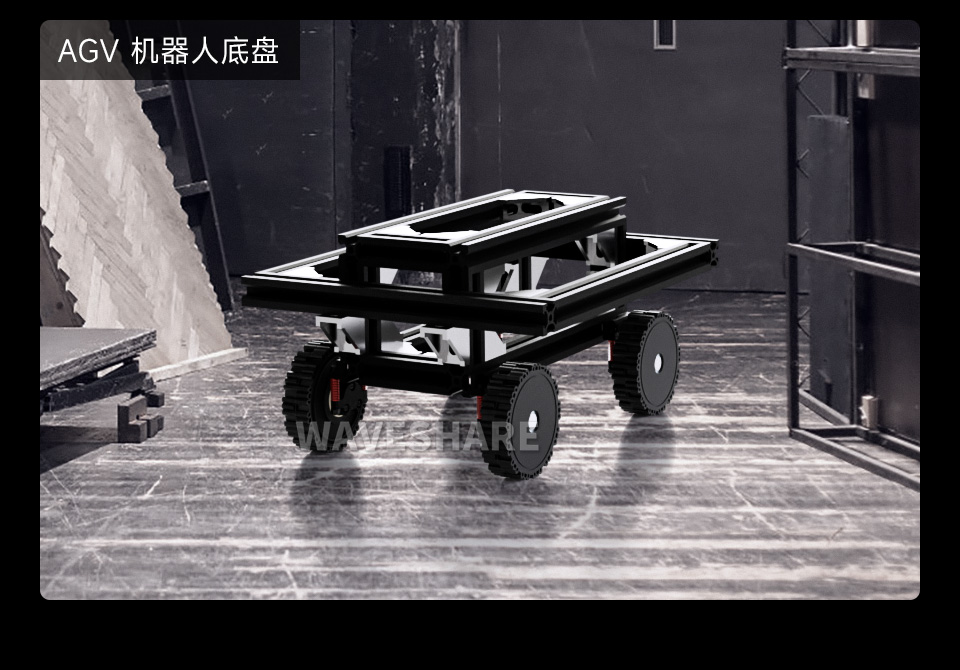

应用场景
我们提供以下应用场景内全部产品的开源模型

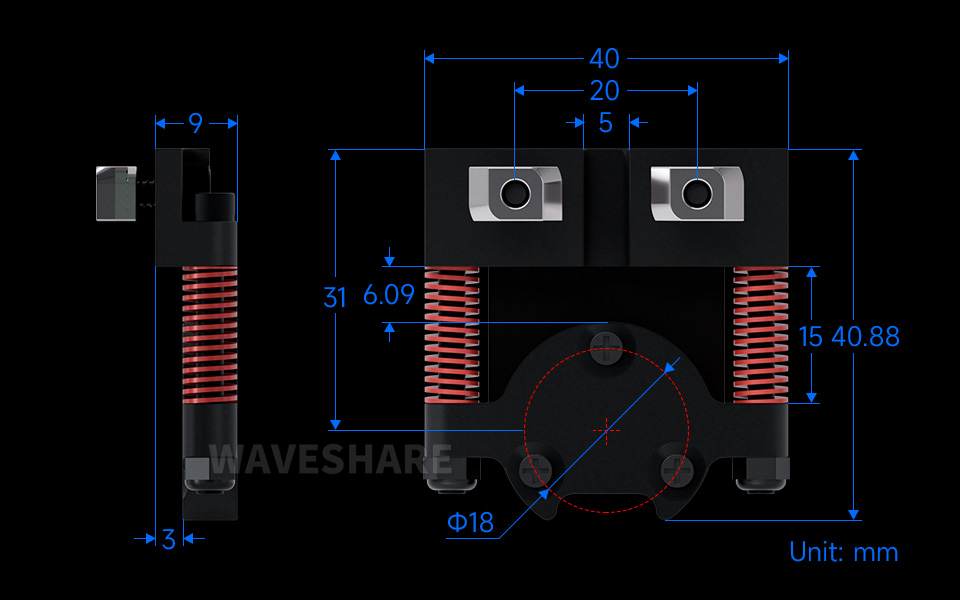

产品尺寸
产品选型对比
| 型号 | UGV Suspension (A) | UGV Suspension (B) |
|---|---|---|
| 负载能力 | 7.5kg | 3kg |
| 尺寸 | 62×47×20mm | 40×40.88×9mm |
| 适用的轮毂电机 | DDSM115 | DDSM210、DDSM400 |
| 开源模型 | 全封闭底盘，型材底盘 | |
