ESP32 开发板

支持图像识别与语音处理

适用于树莓派扩展板系列

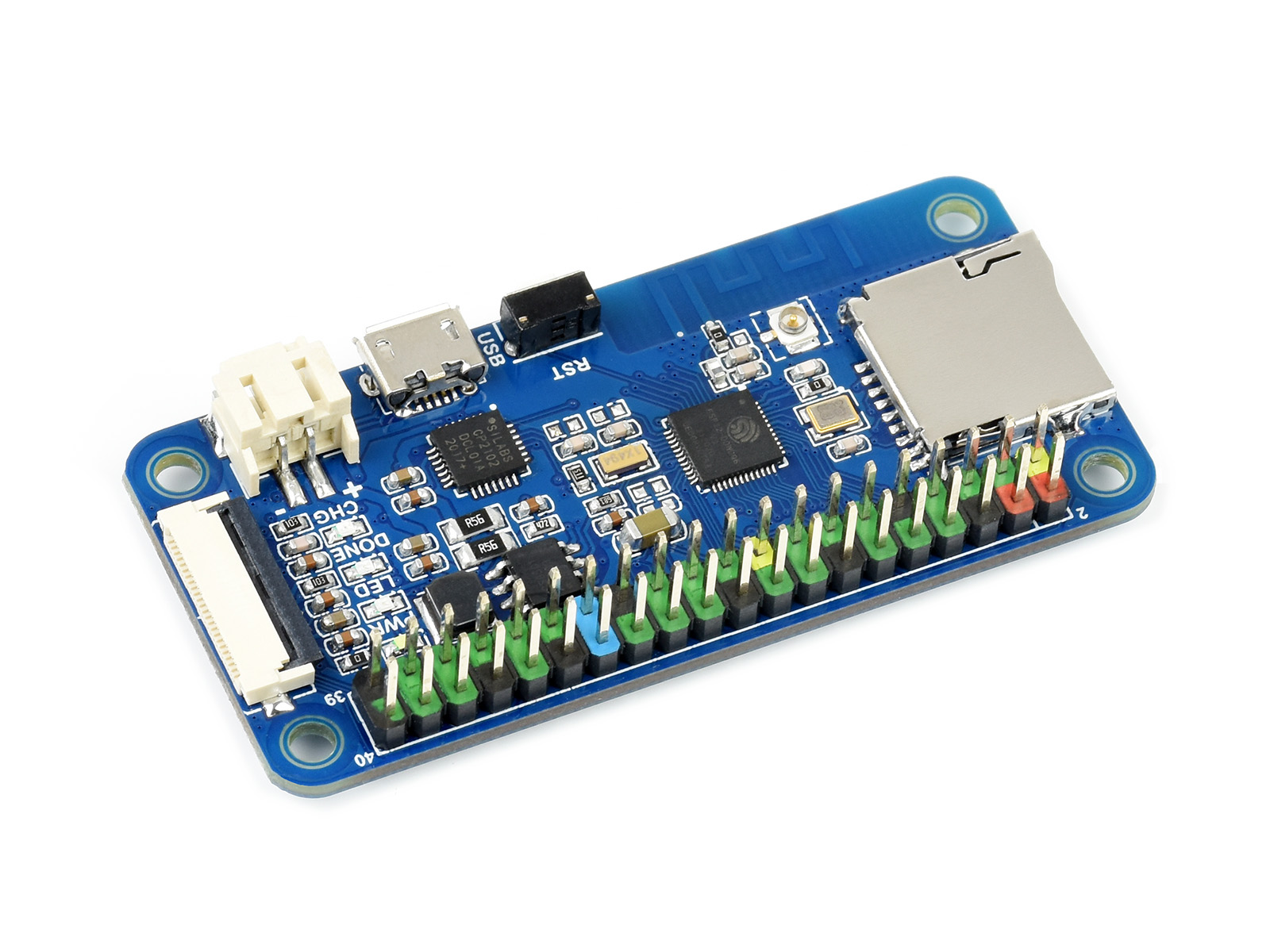

ESP32 开发板首图

产品特性

  • 板载 OV2640 摄像头和数字麦克风，支持图像识别与语音处理
  • 板载 40PIN GPIO 接口，可接入树莓派 HAT 模块适配各种物联网应用
  • 板载锂电池充电升压芯片，支持电池充放电和 USB 供电
  • 兼容 Arduino 和 ESP-IDF 软件 SDK，无缝衔接 ESP-WHO 应用
  • 板载 8MB PSRAM，4MB FLASH 存储器，同时支持 SD 扩展
  • 板载 USB 转 UART 芯片 CP2102，方便进行串口调试下载
  • 板载 4 个 LED 指示灯，方便查看模块运行状态
  • 提供完善的配套资料手册

产品参数

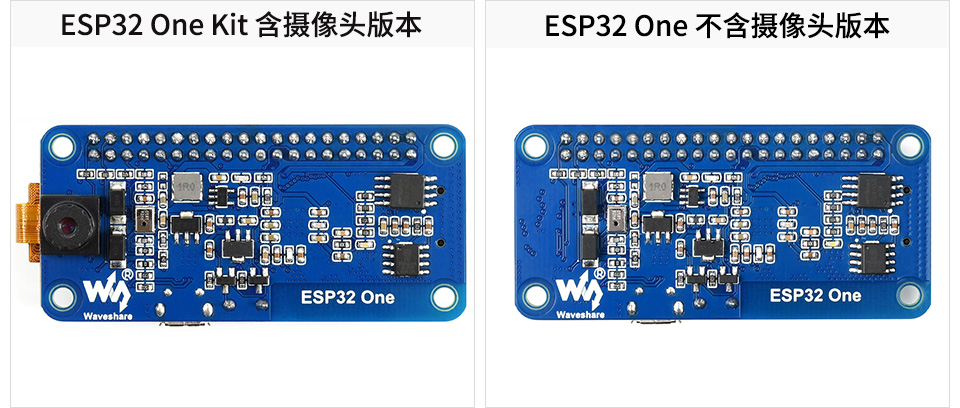

ESP32 开发板参数对比
WiFi 标准 802.11b/g/n
蓝牙标准 蓝牙 4.2，包含传统蓝牙 (BR/EDR) 和低功耗蓝牙 (BLE)
处理器 Xtensa LX6 双核处理器@240MHz
摄像头 OV2640 (UXGA 1622×1200) (仅含摄像头版本)
SRAM 520KB+8MB 闪存 448KB+4MB
输入电压 3.3V~5V 工作电压 3.3V
充电电流 1A@5V 整机耗流 7.7mA@5V (ESP32 深度睡眠)
产品尺寸 65mm × 30.5mm 工作温度 -40℃ ~ 85℃

WiFi 和蓝牙双模通信

WiFi 或蓝牙 EDR 图像传输

ESP32 开发板WiFi 和蓝牙双模通信

本产品不包含示意图中的 7.5inch e-Paper HAT，如有需要请另行购买

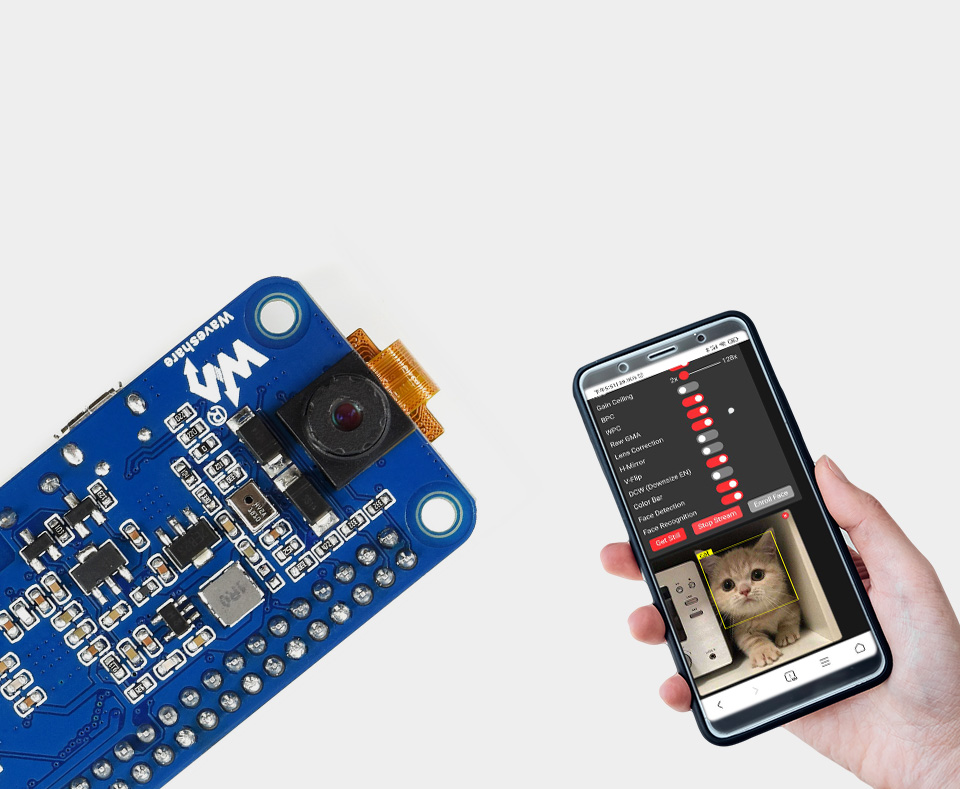

支持图像识别与语音处理

板载 OV2640 200 万像素摄像头和数字麦克风
兼容 ESP-WHO 应用框架，快速实现人脸识别和语音唤醒等应用

ESP32 开发板支持图像识别与语音处理

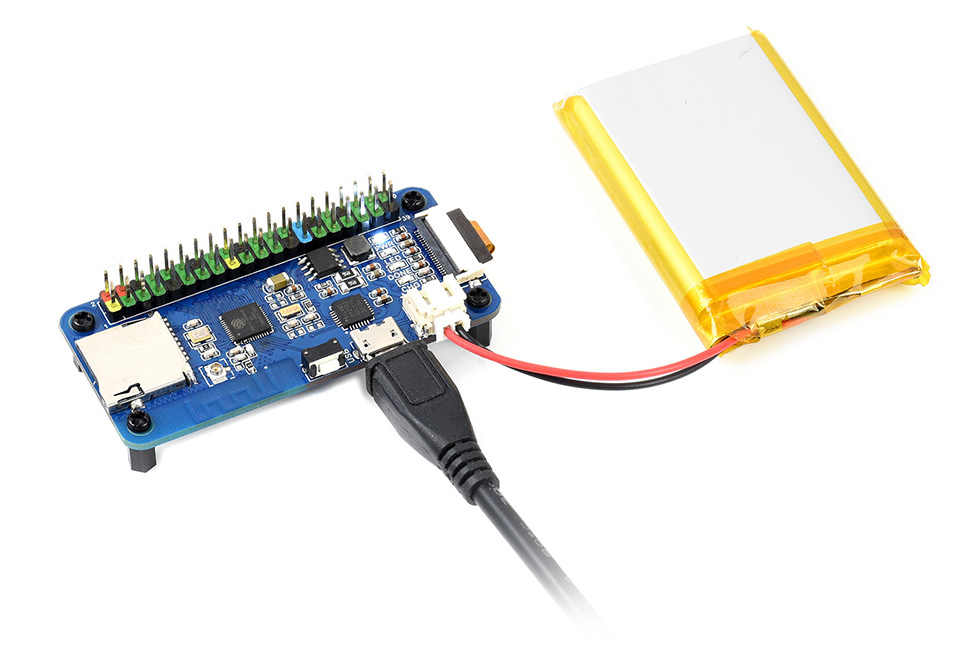

支持电池和 USB 供电

也可通过 USB 给电池充电

ESP32 开发板支持电池和 USB 供电

本产品不包含示意图中的电池，如有需要请另行购买

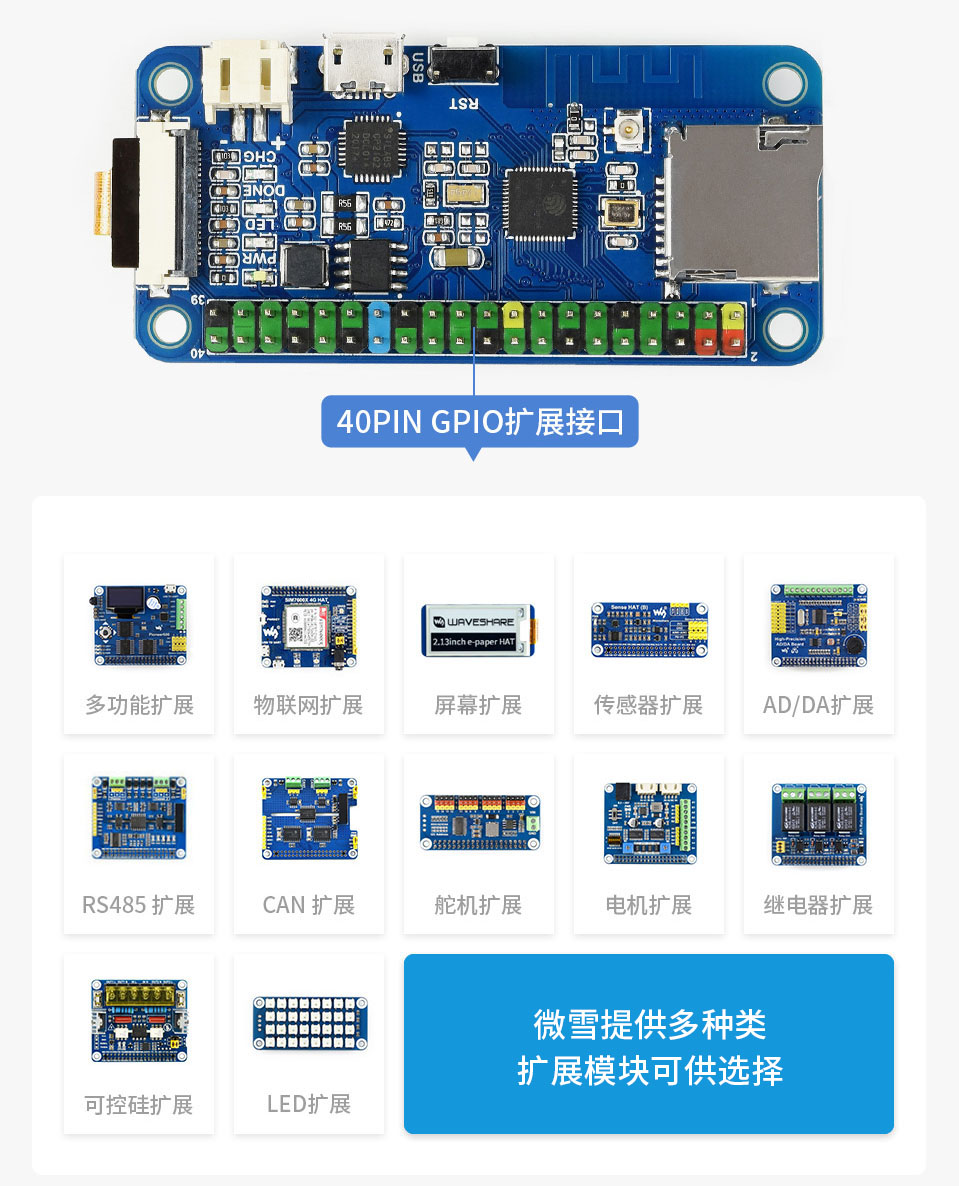

支持多种树莓派外围模块

可通过 40PIN GPIO 进行随心所欲的外围模块扩展

ESP32 开发板支持多种树莓派外围模块

硬件连接支持，部分扩展模块可能需要移植程序。

应用领域

ESP32 开发板应用领域

资源简介

ESP32 开发板资源简介

器件介绍

  1. ESP32-D0WDQ6-V3 芯片
  2. 40MHz 无源晶振

  3. 复位按键
  4. CP2102

    USB 转 UART 芯片

  5. 状态指示灯

    PWR 电源指示灯
    LED PWM 控制指示灯
    DONE 锂电池充电完成指示灯
    CHG 锂电池充电指示灯

  6. CS8501 锂电池充电管理芯片
  7. 32.768KHz 无源晶振

  8. OV2640 摄像头 (仅含摄像头版本)

    200 万像素 (UXGA 1622×1200)

  9. MSM261S4030H0R 数字麦克风

    灵敏度 -26dBFS @1kHz 1Pa

  1. RT9166A-28PXL 电源芯片
  2. RT9193-33 电源芯片
  3. RT9166A-12PXL 电源芯片
  4. ESP-PSRAM64H 内存芯片
  5. W25Q32JVSSIQ 闪存芯片

核心接口简介

  1. Raspberry Pi GPIO 接口

    适用于树莓派扩展板系列

  2. Micro SD 卡座子
  3. IPEX 天线座子
  4. USB TO UART 接口
  5. 4.2V 锂电池接口

    PH2.0 接口单节锂电池

  6. DVP 摄像头接口

接口定义

ESP32 开发板接口定义

外形尺寸

ESP32 开发板外形尺寸

资料及服务


微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料



（例程资料以链接中实际给出的为准）


资料路径：www.waveshare.net/wiki/ESP32_One

配置清单

  1. ESP32 One × 1
  2. USB线 type A公口 转micro公口 × 1
  3. 螺丝包 × 1
