RP2040-PiZero 开发板
基于树莓派 RP2040
板载 DVI 接口、Micro SD 卡座 和 PIO-USB 接口
产品特性
RP2040-PiZero 是一款微雪 (Waveshare) 设计的高性能、高性价比的微控制板，板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口，引出兼容树莓派 40PIN GPIO 接口，方便开发并嵌入应用到产品中。
- 采用 Raspberry Pi 自主设计的 RP2040 微控制器芯片
- 双核 ARM Cortex M0+ 处理器，运行频率高达 133MHz 灵活时钟
- 内置 264KB 的 SRAM 和 16MB 的片上 Flash
- 板载 DVI 接口，可驱动绝大多数 HDMI 屏幕 (需要兼容 DVI 接口)
- 板载 PIO-USB 接口，可作为 USB 主机与从机
- 板载 Micro SD 卡座，可读写 Micro SD 卡
- 板载锂电池充放电接口，有利于移动场景使用
- USB1.1 主机和设备支持
- 可通过 USB 识别为大容量存储器进行拖放式下载程序
- 支持低功耗睡眠和休眠模式
- 2 个 SPI、2 个 I2C、2 个 UART、4 个 12 位 ADC 和 16 个可控 PWM 通道
- 准确的片上时钟和定时器
- 温度传感器
- 片上加速浮点库
- 8 个可编程 I/O (PIO) 状态机，用于自定义外设支持
支持 C/C++，MicroPython，Arduino
配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
*DVI 接口与 PIO-USB 仅在 C 语言环境下实现，并且只能单独使用
双核处理器
板载双核 ARM Cortex M0+ 处理器，运行频率高达 133 MHz
资源简介
- 原生 USB Type-C 接口
可用于通讯与程序烧录
- PIO-USB 接口
可通过 PIO 作为 USB 主机或者从机
- DVI 接口 (Mini HDMI 封装)
使用 HDMI 连接线可驱动 DVI 屏幕
- Micro SD 卡座
使用 SPI 接口连接
- RP2040
双核处理器，高达 133MHz 的运行频率
- W25Q128JV
16MB NOR-Flash
- RUN 按键
复位按键
- BOOT 按键
复位时按下，进入下载模式
- 锂电池接口
PH2.0 连接器，可用于接入 3.7V 锂电池，支持充放电
- 40PIN GPIO 接口
可兼容部分树莓派 HAT 扩展板
- Debug 调试接口

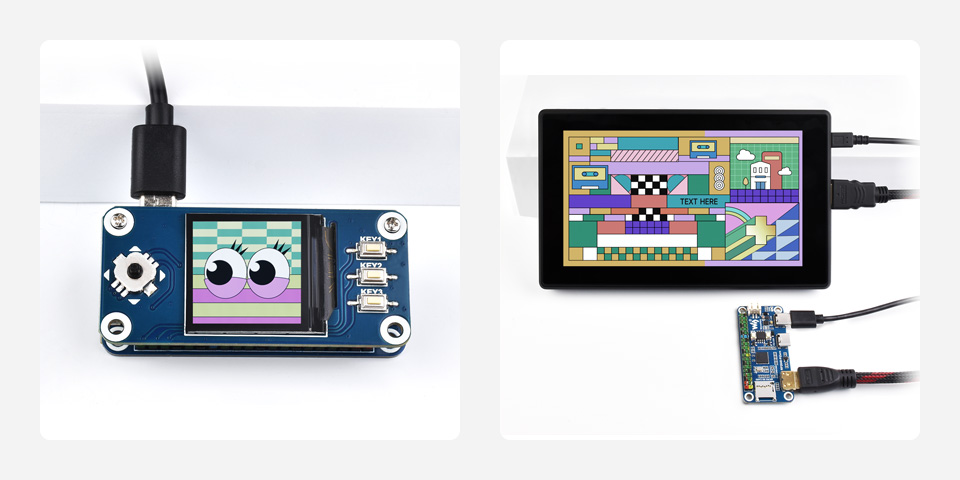

产品展示

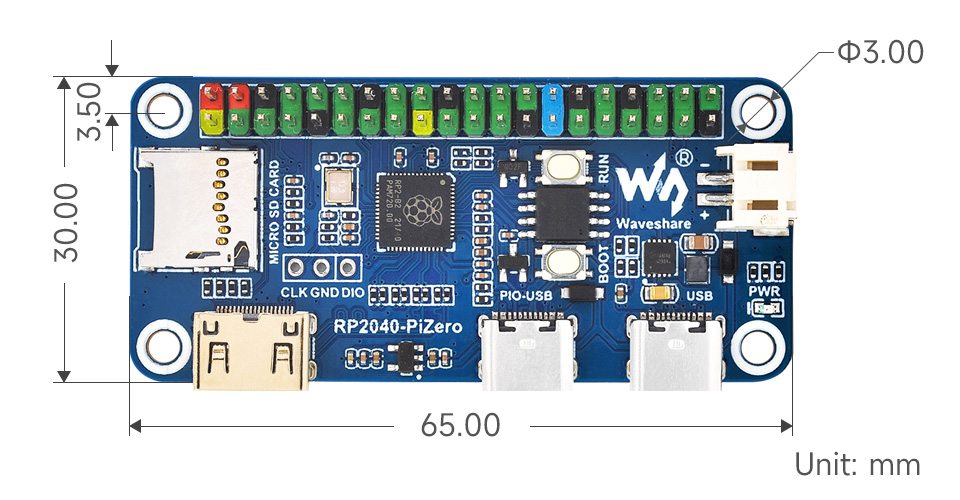

产品尺寸
Pico 选型对比
| 产品 | 稳压芯片 | USB | Flash | 锂电池口 | 特性 |
|---|---|---|---|---|---|
| RP2350 主芯片 | |||||
 Pico 2 |
DC-DC, 800mA | Micro USB | 4MB | - | - |
 Pico 2 W |
DC-DC, 800mA | Micro USB | 4MB | - | Wi-Fi, 蓝牙 |
 Type-A 版 |
LDO, 500mA | Type-A | 4MB | - | - |
 Type-C 版 |
LDO, 800mA | Type-C | 4MB | - | - |
 微型版 |
LDO, 800mA | 分体式 Type-C |
4MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
 网口版 |
LDO, 800mA | Type-C | 4MB | - | 带网口 |
 1.28" 圆形 LCD 版 |
LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸 IPS |
 1.28" 圆形触摸 LCD 版 |
LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸 触摸屏 |
 升级版 |
DC-DC, 2000mA | Type-C | 4MB | 支持(边充边放) | - |
| RP2040 主芯片 | |||||
 Pico W |
DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
 Pico WH |
DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
 Pico |
DC-DC, 800mA | Micro USB | 2MB | - | - |
 Pico H |
DC-DC, 800mA | Micro USB | 2MB | - | - |
 Type-A 版 |
LDO, 500mA | Type-A | 4MB | - | - |
 Type-C 版 |
LDO, 800mA | Type-C | 2MB | - | - |
 微型版 |
LDO, 500mA | 分体式 Type-C |
2MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
 RBG 矩阵版 |
LDO, 500mA | Type-C | 2MB | - | 板载 5 × 5 RGB LED 矩阵 |
 网口版 |
LDO, 500mA | Type-C | 4MB | - | 带网口 |
 蓝牙版 |
LDO, 300mA | 分体式 Type-C |
2MB | - | 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口 |
 0.99" 圆形 LCD 带外壳版 |
LDO, 500mA | Type-C | 2MB | - | 0.99 英寸 IPS，CNC 金属外壳 |
 1.28" 圆形 LCD 版 |
LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS |
 1.28" 圆形 LCD 带外壳版 |
LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS，CNC 金属外壳 |
 1.28" 圆形触摸 LCD 版 |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏 |
 1.28" 圆形触摸 LCD 带外壳版 |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏，CNC 金属外壳 |
 1.69" 圆角触摸 LCD |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.69 英寸触摸屏 |
 0.96" LCD 版 |
DC-DC, 2000mA | Type-C | 2MB | 支持(边充边放) | 0.96 英寸 IPS |
 升级版 |
DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
 DVI 接口版 |
LDO, 300mA | Type-C | 16MB | 支持(边充边放) | 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口 |
 摄像头 LCD 版 |
- | Type-C | 16MB | - | 板载灰度摄像头、1.14 英寸 IPS |
