RP2040微控制器摄像头开发板 板载HM01B0灰度摄像头和1.14寸IPS显示屏 适用于画面信息采集等应用

内置264KB SRAM和16MB片上Flash，板载13个GPIO引脚、Type-C接口、用户按键、BOOT按键和复位按键
价格
原价
型号
PICO-Cam-A
SKU
26379
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

RP2040-GEEK RP2040-Zero RP2040-Tiny RP2040-Tiny 带配件 RP2040-One (Type-A 接口) RP2040-ETH RP2040-BLE RP2040-BLE 带配件 RP2040-Matrix 0.99寸圆形LCD带外壳 1.28寸LCD 1.28寸LCD带外壳 1.28寸触摸LCD 1.28寸触摸LCD带外壳 1.14寸LCD摄像头开发板 1.69寸触摸LCD 三键键盘开发板-基础版 三键键盘开发板-升级版
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

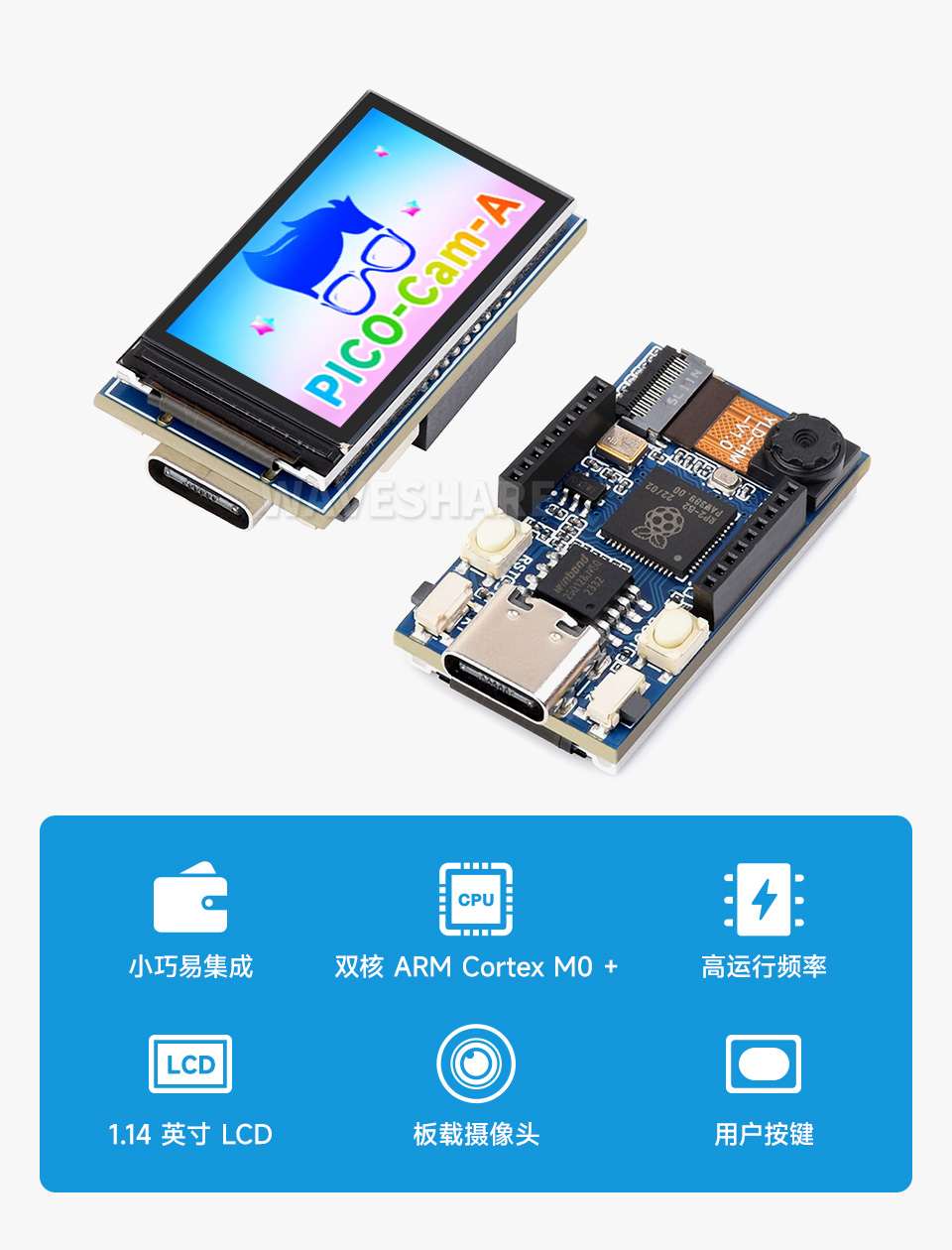

RP2040 微控制器摄像头开发板

基于树莓派 RP2040 设计

RP2040 微控制器摄像头开发板

产品特性

PICO-CAM-A 是一款基于树莓派 RP2040 设计的、高性价比、高性能的微控制器摄像头开发板，板载了 HM01B0 灰度摄像头和 1.14 英寸 IPS 显示屏，适用于画面信息采集等应用场景。

主要功能特性有：

  • 采用 Raspberry Pi 设计的 RP2040 微控制器芯片
  • 搭载双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz 灵活时钟
  • 内置 264KB 的 SRAM 和 16MB 的片上 Flash
  • 采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
  • 板载 HM01B0 灰度摄像头
  • 板载 1.14 英寸 240×135 像素的 65K 彩色 IPS LCD 显示屏
  • USB1.1 主机和设备支持
  • 支持低功耗睡眠和休眠模式
  • 可通过 USB 识别为大容量存储器进行拖放式下载程序
  • 多达 13 个多功能的 GPIO 引脚
  • 准确的片上时钟和定时器
  • 温度传感器
  • 片上加速浮点库
  • 8 个可编程 I/O (PIO) 状态机，用于自定义外设支持

支持 C/C++

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

RP2040 微控制器摄像头开发板支持 C/C++，MicroPython

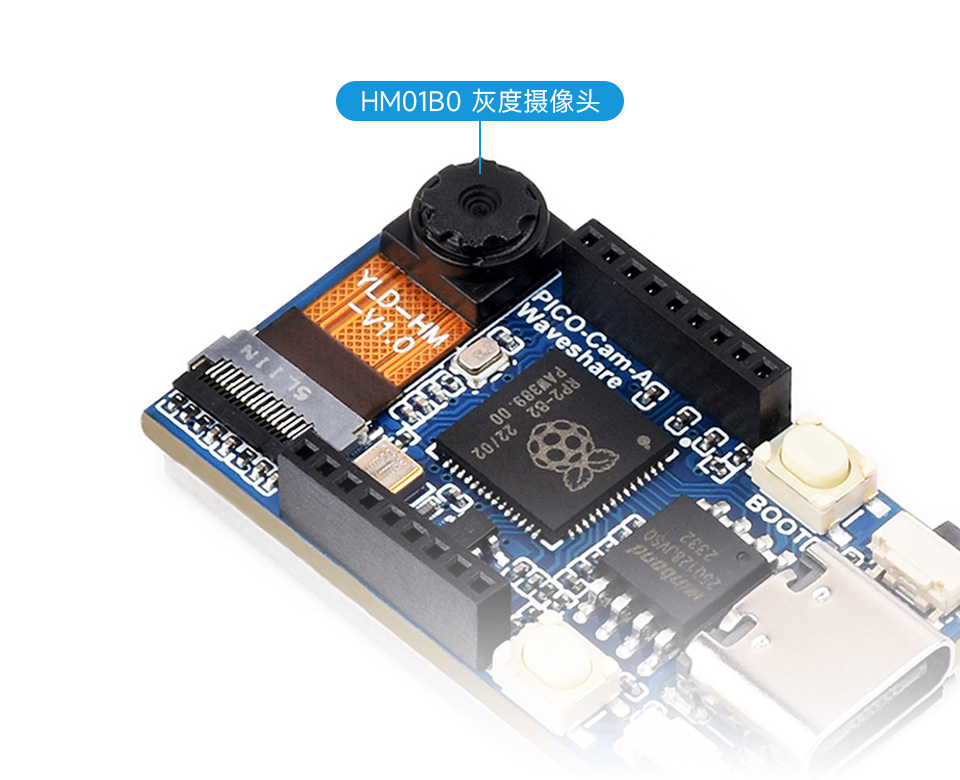

板载摄像头

采用 HM01B0 灰度摄像头，可进行画面信息采集

RP2040 微控制器摄像头开发板支持 C/C++，MicroPython
RP2040 微控制器摄像头开发板板载摄像头

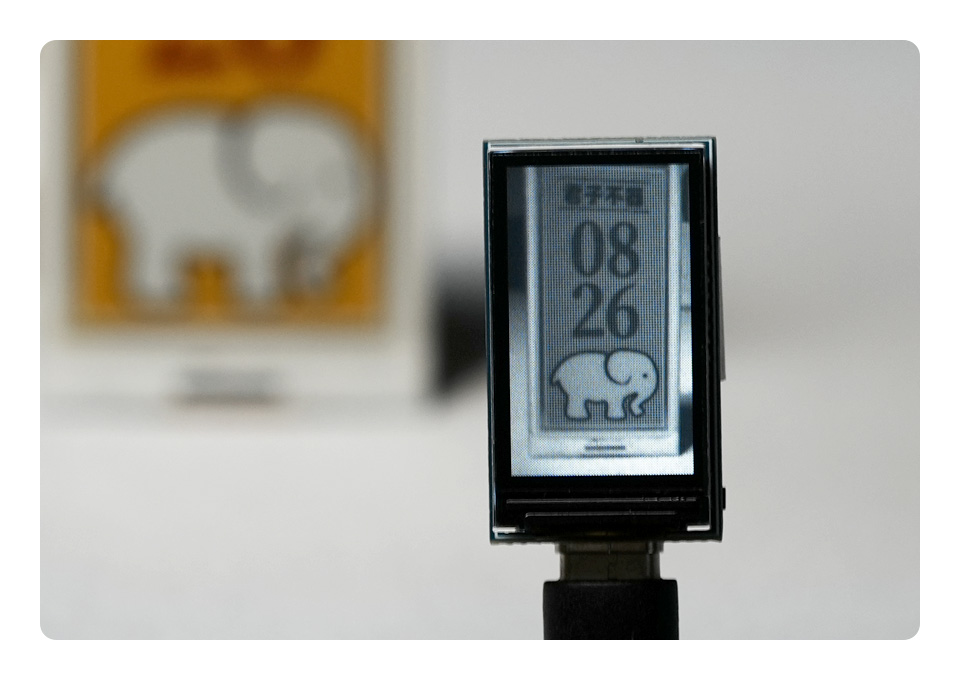

应用示例

通过灰度摄像头可以采集的灰度图像信息

RP2040 微控制器摄像头开发板应用示例

双核处理器

板载双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz

RP2040 微控制器摄像头开发板双核处理器

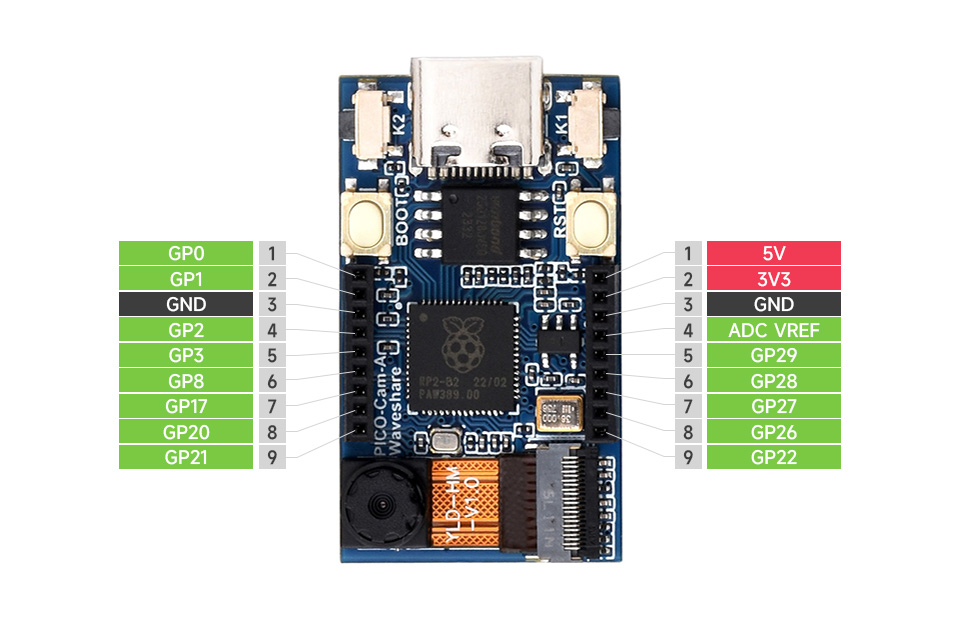

引出 18 个引脚

其中有 13 个多功能 GPIO 引脚，支持配置引脚功能，可方便灵活地开发和集成

RP2040 微控制器摄像头开发板 13 个多功能 GPIO 引脚

资源简介

RP2040 微控制器摄像头开发板资源简介
  1. USB Type-C 接口

    可以用于下载程序，并且支持 USB1.1 主机和从设备

  2. 用户按键

  3. BOOT 按键

    复位时按下，进入下载模式

  4. RESET 复位按键

  5. GPIO 接口

  1. RP2040

    双核处理器，高达 133MHz 的运行频率

  2. HM01B0 灰度摄像头

  3. W25Q128

    16MB NOR-Flash

  4. 1.14 英寸 LCD

    240×135 分辨率，65K 彩色

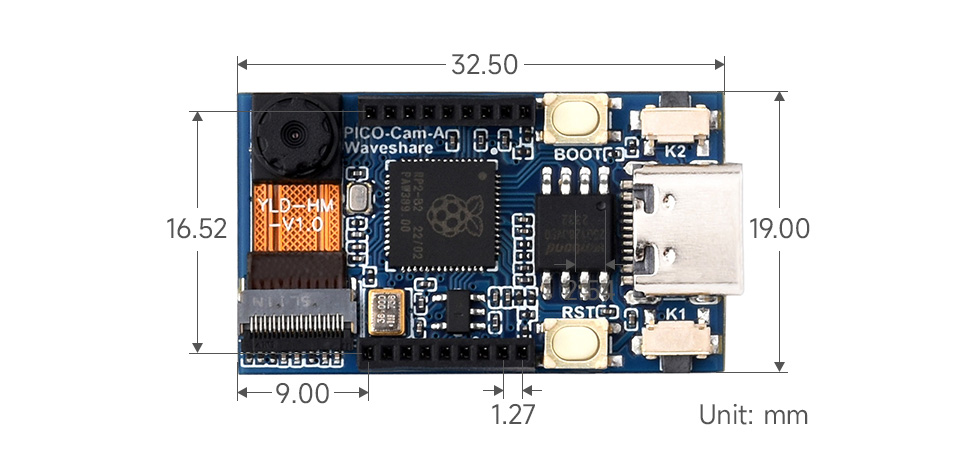

产品尺寸

RP2040 微控制器摄像头开发板产品尺寸

Pico 选型对比

产品 稳压芯片 USB Flash 锂电池口 特性
RP2350 主芯片
pico 2树莓派原版
Pico 2		 DC-DC, 800mA Micro USB 4MB - -
pico 2 W树莓派原版
Pico 2 W		 DC-DC, 800mA Micro USB 4MB - Wi-Fi, 蓝牙
pico微雪Type-A 版
Type-A 版		 LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版		 LDO, 800mA Type-C 4MB - -
pico微雪微型版
微型版		 LDO, 800mA 分体式
Type-C		 4MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico树莓派原版
网口版		 LDO, 800mA Type-C 4MB - 带网口
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版		 LDO, 300mA Type-C 4MB 支持(边充边放) 1.28 英寸 IPS
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形触摸 LCD 版		 LDO, 300mA Type-C 4MB 支持(边充边放) 1.28 英寸
触摸屏
pico微雪LCD 版
0.96" LCD 版		 DC-DC, 2000mA Type-C 4MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版		 DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040 主芯片
pico树莓派原版
Pico W		 DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico WH		 DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico		 DC-DC, 800mA Micro USB 2MB - -
pico树莓派原版
Pico H		 DC-DC, 800mA Micro USB 2MB - -
pico微雪Type-A 版
Type-A 版		 LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版		 LDO, 800mA Type-C 2MB - -
pico微雪微型版
微型版		 LDO, 500mA 分体式
Type-C		 2MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico微雪 RBG 矩阵版
RBG 矩阵版		 LDO, 500mA Type-C 2MB - 板载 5 × 5 RGB LED 矩阵
pico微雪网口版
网口版		 LDO, 500mA Type-C 4MB - 带网口
pico微雪蓝牙版
蓝牙版		 LDO, 300mA 分体式
Type-C		 2MB - 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
RP2040 微控制器开发板 0.99 圆形 LCD 版
0.99" 圆形 LCD
带外壳版		 LDO, 500mA Type-C 2MB - 0.99 英寸 IPS，CNC 金属外壳
RP2040 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版		 LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS
RP2040 微控制器开发板 1.28'' 圆形 LCD 带外壳版
1.28" 圆形 LCD
带外壳版		 LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS，CNC 金属外壳
RP2040 圆形触摸 LCD 版
1.28" 圆形触摸 LCD 版		 LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏
RP2040 圆形触摸 LCD 版带外壳
1.28" 圆形触摸 LCD
带外壳版		 LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏，CNC 金属外壳
RP2040 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD		 LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸触摸屏
pico微雪LCD 版
0.96" LCD 版		 DC-DC, 2000mA Type-C 2MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版		 DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040-PiZero
DVI 接口版		 LDO, 300mA Type-C 16MB 支持(边充边放) 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
PICO-Cam-A
摄像头 LCD 版		 - Type-C 16MB - 板载灰度摄像头、1.14 英寸 IPS

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/PICO-Cam-A

配置清单

PICO-Cam-A × 1

RP2040 微控制器摄像头开发板配置清单
