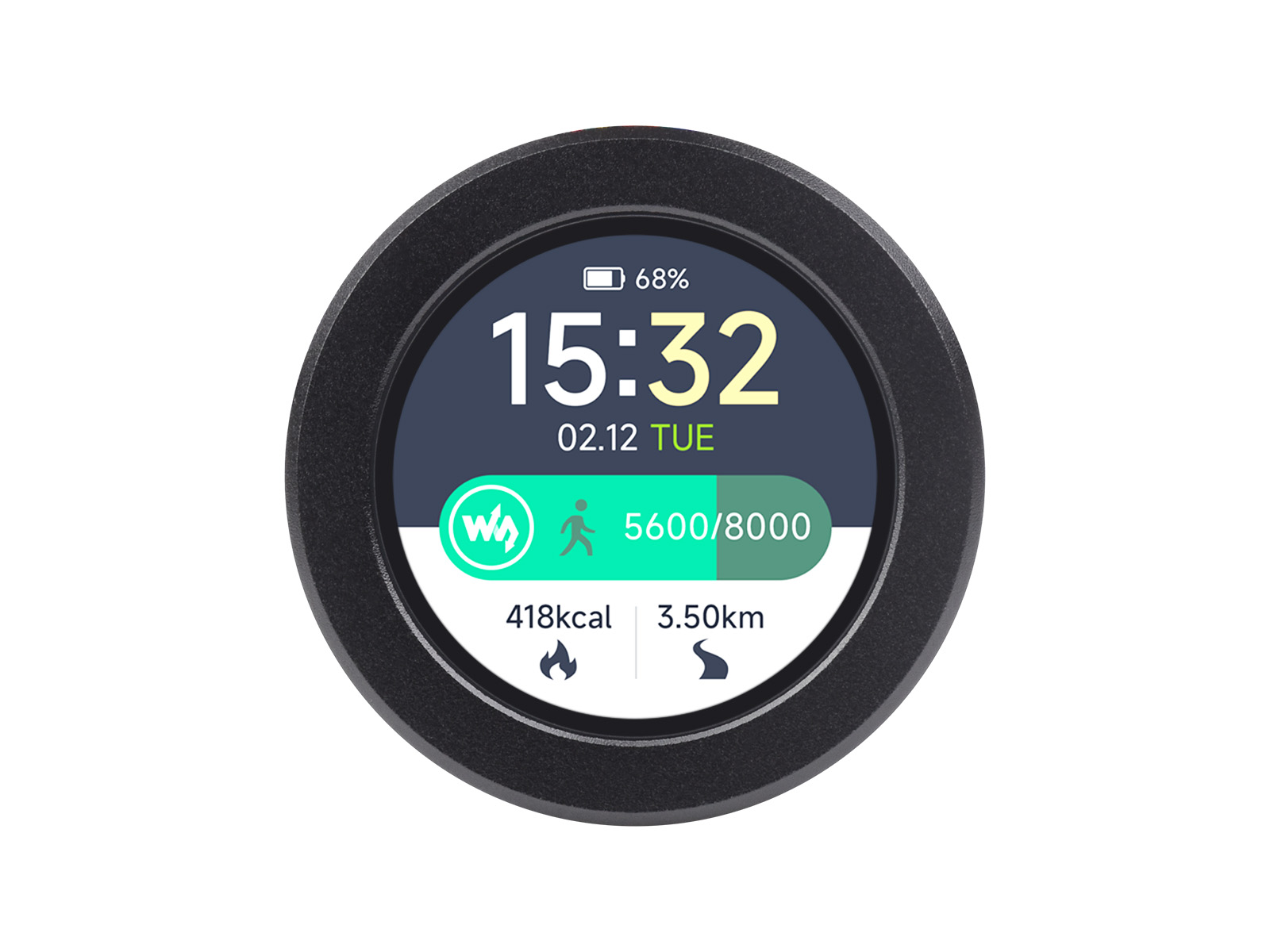

RP2040微控制器触摸液晶开发板带1.28寸圆形LCD触控屏幕小板型加速度与陀螺仪传感器开发板带金属外壳

240×240像素，圆形屏幕、加速度与陀螺仪传感器，内部底板引出6个GPIO，Type-C接口

价格

原价

型号

RP2040-Touch-LCD-1.28-B

SKU

26371

品牌

Waveshare

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

RP2040开发板相关

RP2040-GEEK

RP2040-Zero

RP2040-Tiny

RP2040-Tiny 带配件

RP2040-One (Type-A 接口)

RP2040-ETH

RP2040-BLE

RP2040-BLE 带配件

RP2040-Matrix

0.99寸圆形LCD带外壳

1.28寸LCD

1.28寸LCD带外壳

1.28寸触摸LCD

1.28寸触摸LCD带外壳

1.14寸LCD摄像头开发板

1.69寸触摸LCD

三键键盘开发板-基础版

三键键盘开发板-升级版

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

RP2040 触摸液晶开发板

基于树莓派 RP2040 设计，采用 CNC 金属外壳

产品特性

RP2040-Touch-LCD-1.28-B 是一款微雪 (Waveshare) 设计的高性价比，性能强悍的微控制器产品。在较小的体积下，集成了 1.28 英寸电容触摸 LCD 屏、锂电池充电芯片、六轴传感器（三轴加速度计与三轴陀螺仪）等外设，方便开发并嵌入应用到产品中。

主要功能特性有：

采用 Raspberry Pi 设计的 RP2040 微控制器芯片
搭载双核 ARM Cortex M0+ 处理器，运行频率高达 133MHz 灵活时钟
内置 264KB 的 SRAM 和 16MB 的板载 Flash
采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
板载 1.28 英寸电容触摸 LCD 屏，240×240 分辨率，65K 彩色
板载锂电池充放电接口，有利于移动场景使用
上壳采用 CNC 金属材质，背面装有亚克力磨砂底板
USB1.1 主机和设备支持
支持低功耗睡眠和休眠模式
可通过 USB 识别为大容量存储器进行拖放式下载程序
精确的片上时钟和定时器
温度传感器
通过 SH1.0 连接器引出 6 个 GPIO

小巧面板，触摸更多可能

适用于各种智能设备开发，可实现人机交互功能

采用金属外壳

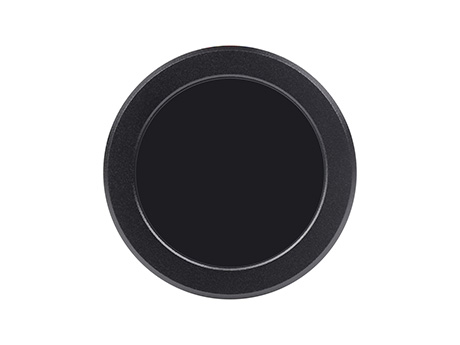

上壳采用 CNC 金属材质，背面装有亚克力磨砂底板

双核处理器

板载双核 ARM Cortex M0+ 处理器，运行频率高达 133 MHz

支持 C/C++，MicroPython，Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

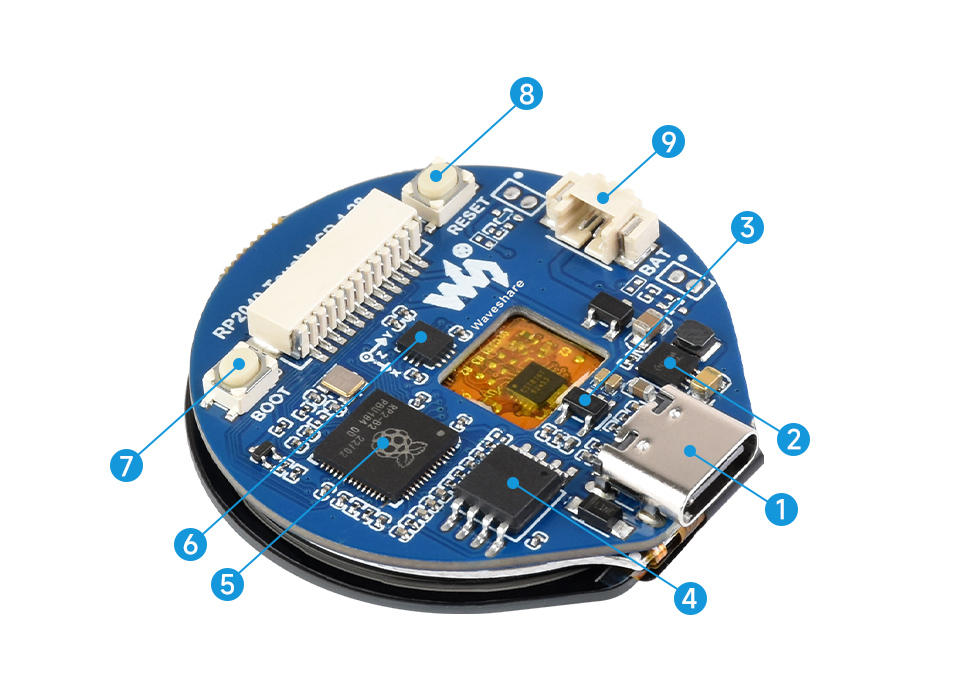

资源简介

USB Type-C 接口
可以用于下载程序，并且支持 USB1.1 主机和从设备
ETA6096
高效锂电池充电芯片
RT9013-33GB
500mA 低压差, 低噪声, 超快 LDO
W25Q128JVSIQ
16MB NOR-Flash
RP2040
双核处理器，高达 133MHz 的运行频率

QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
BOOT 按键
复位时按下，进入下载模式
RESET 按键
复位按键
MX1.25 电池接口
MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电

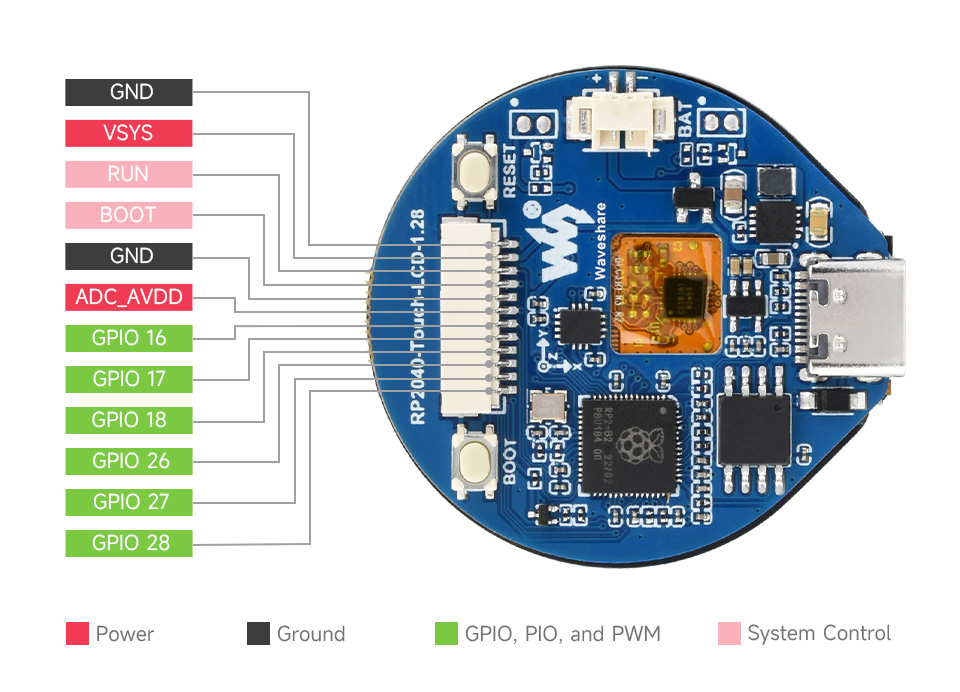

引脚定义

产品尺寸

Pico 选型对比

产品	稳压芯片	USB	Flash	锂电池口	特性
RP2350 主芯片
Pico 2	DC-DC, 800mA	Micro USB	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	4MB	-	-
网口版	LDO, 800mA	Type-C	4MB	-	带网口
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	4MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形触摸 LCD 版	LDO, 300mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
RP2040 主芯片
Pico W	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico WH	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico	DC-DC, 800mA	Micro USB	2MB	-	-
Pico H	DC-DC, 800mA	Micro USB	2MB	-	-
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	2MB	-	-
微型版	LDO, 500mA	分体式 Type-C	2MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RBG 矩阵版	LDO, 500mA	Type-C	2MB	-	板载 5 × 5 RGB LED 矩阵
网口版	LDO, 500mA	Type-C	4MB	-	带网口
蓝牙版	LDO, 300mA	分体式 Type-C	2MB	-	支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
0.99" 圆形 LCD 带外壳版	LDO, 500mA	Type-C	2MB	-	0.99 英寸 IPS，CNC 金属外壳
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形 LCD 带外壳版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS，CNC 金属外壳
1.28" 圆形触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.28" 圆形触摸 LCD 带外壳版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏，CNC 金属外壳
1.69" 圆角触摸 LCD	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	2MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	LDO, 300mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
摄像头 LCD 版	-	Type-C	16MB	-	板载灰度摄像头、1.14 英寸 IPS
