RP2040 微控制器 LCD 开发板

基于树莓派 RP2040 设计，采用 CNC 金属外壳

产品特性

RP2040-LCD-1.28-B 是一款微雪 (Waveshare) 设计的高性价比，性能强悍的微控制器产品。在较小的体积下，集成了 1.28inch LCD 圆形屏幕、锂电池充电芯片、六轴传感器（三轴加速度与三轴陀螺仪）等外设，并且引出了所有的 GPIO 与 Debug 接口，方便开发并嵌入应用到产品中。

主要功能特性有：

采用 Raspberry Pi 设计的 RP2040 微控制器芯片
搭载双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz 灵活时钟
内置 264KB 的 SRAM 和 2MB 的板载 Flash
采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
板载 1.28 英寸 240 × 240 分辨率，65K 彩色 IPS LCD 显示屏，能清晰地显示彩色图片
板载锂电池充放电接口，有利于移动场景使用
上壳采用 CNC 金属材质，背面装有亚克力磨砂底板
全部 GPIO 经过 1.27 间距排母引出 (共 30 个，但是有引脚已经连接内部电路，复用时需要注意，详情请参考 wiki)
USB1.1 主机和设备支持
支持低功耗睡眠和休眠模式
可通过 USB 识别为大容量存储器进行拖放式下载程序
2 个 SPI，2 个 I2C，2 个 UART，4 个 12 位 ADC 和 16 个可控 PWM 通道
精确的片上时钟和定时器
温度传感器
片上加速浮点库
8 个可编程 I/O (PIO) 状态机，用于自定义外设支持

支持 C/C++，MicroPython

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

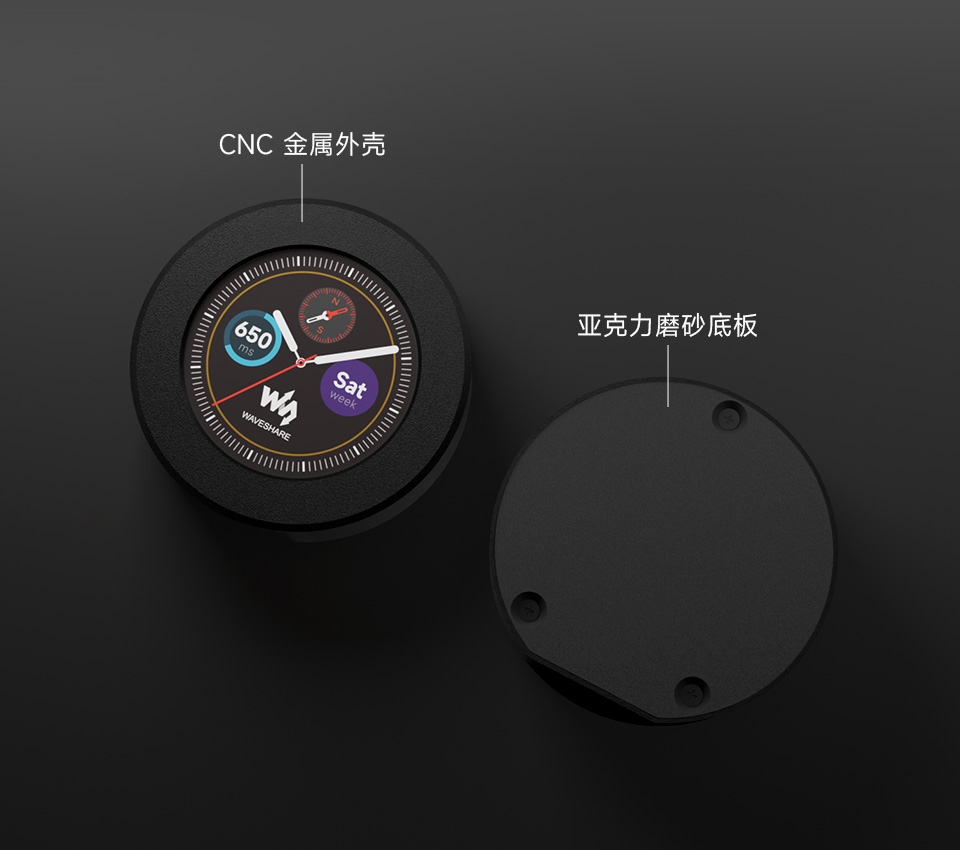

采用金属外壳

上壳采用 CNC 金属材质，背面装有亚克力磨砂底板

双核处理器

板载双核 ARM Cortex M0 + 处理器
运行频率高达 133 MHz

30 个多功能 GPIO 引脚

支持配置引脚功能，可方便灵活地开发和集成

资源简介

USB Type-C 接口
可以用于下载程序，并且支持 USB1.1 主机和从设备
ETA6096
高效锂电池充电芯片
电池接口
MX1.25 连接器，可用于接入 3.7V 锂电池，支持充放电
QMI8658C
六轴惯性测量单元 (IMU），包含一个 3 轴陀螺仪和一个 3 轴加速计

1.27mm 间距排针
引出全部 GPIO 与 Debug 接口
W25Q16JVUXIQ
2MB NOR-Flash
RP2040
双核处理器，高达 133MHz 的运行频率
RESET 按键
复位按键
BOOT 按键
复位时按下，进入下载模式

产品尺寸

Pico 选型对比

产品	稳压芯片	USB	Flash	锂电池口	特性
RP2350 主芯片
Pico 2	DC-DC, 800mA	Micro USB	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	4MB	-	-
网口版	LDO, 800mA	Type-C	4MB	-	带网口
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	4MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形触摸 LCD 版	LDO, 300mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
升级版	DC-DC, 2000mA	Type-C	4MB	支持(边充边放)	-
RP2040 主芯片
Pico W	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico WH	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico	DC-DC, 800mA	Micro USB	2MB	-	-
Pico H	DC-DC, 800mA	Micro USB	2MB	-	-
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	2MB	-	-
微型版	LDO, 500mA	分体式 Type-C	2MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RBG 矩阵版	LDO, 500mA	Type-C	2MB	-	板载 5 × 5 RGB LED 矩阵
网口版	LDO, 500mA	Type-C	4MB	-	带网口
蓝牙版	LDO, 300mA	分体式 Type-C	2MB	-	支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
0.99" 圆形 LCD 带外壳版	LDO, 500mA	Type-C	2MB	-	0.99 英寸 IPS，CNC 金属外壳
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形 LCD 带外壳版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS，CNC 金属外壳
1.28" 圆形触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.28" 圆形触摸 LCD 带外壳版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏，CNC 金属外壳
1.69" 圆角触摸 LCD	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	2MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	LDO, 300mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
摄像头 LCD 版	-	Type-C	16MB	-	板载灰度摄像头、1.14 英寸 IPS
