RP2040 微控制器开发板

基于树莓派 RP2040 设计

微雪 RP2040 微控制器开发板 微雪 RP2040 微控制器开发板

产品特性

RP2040-LCD-1.28 是一款微雪 (Waveshare ) 设计的低成本，高性能的微控制器开发板。在较小的板型下，板载了 1.28inch LCD 圆形屏幕、锂电池充电芯片、六轴传感器（三轴加速度与三轴陀螺仪）等外设，并且引出了所有的 GPIO 与 Debug 接口，方便开发并嵌入应用到产品中。

主要功能特性有：

  • 采用 Raspberry Pi 设计的 RP2040 微控制器芯片
  • 搭载双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz 灵活时钟
  • 内置 264KB 的 SRAM 和 2MB 的板载 Flash
  • 采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
  • 板载 1.28 英寸 240 × 240 分辨率，65K 彩色 IPS LCD 显示屏，能清晰地显示彩色图片
  • 板载锂电池充放电接口，有利于移动场景使用
  • 全部 GPIO 经过 1.27 间距排母引出 (共 30 个，但是有引脚已经连接内部电路，复用时需要注意，详情请参考 wiki)
  • USB1.1 主机和设备支持
  • 支持低功耗睡眠和休眠模式
  • 可通过 USB 识别为大容量存储器进行拖放式下载程序
  • 2 个 SPI，2 个 I2C，2 个 UART，4 个 12 位 ADC，16 个可控 PWM 通道
  • 精确的片上时钟和定时器
  • 温度传感器
  • 片上加速浮点库
  • 8 个可编程 I/O (PIO) 状态机，用于自定义外设支持

支持 C/C++，MicroPython

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

微雪 RP2040 微控制器开发板支持 C/C++，MicroPython

双核处理器

板载双核 ARM Cortex M0 + 处理器
运行频率高达 133 MHz

微雪 RP2040 微控制器开发板双核处理器

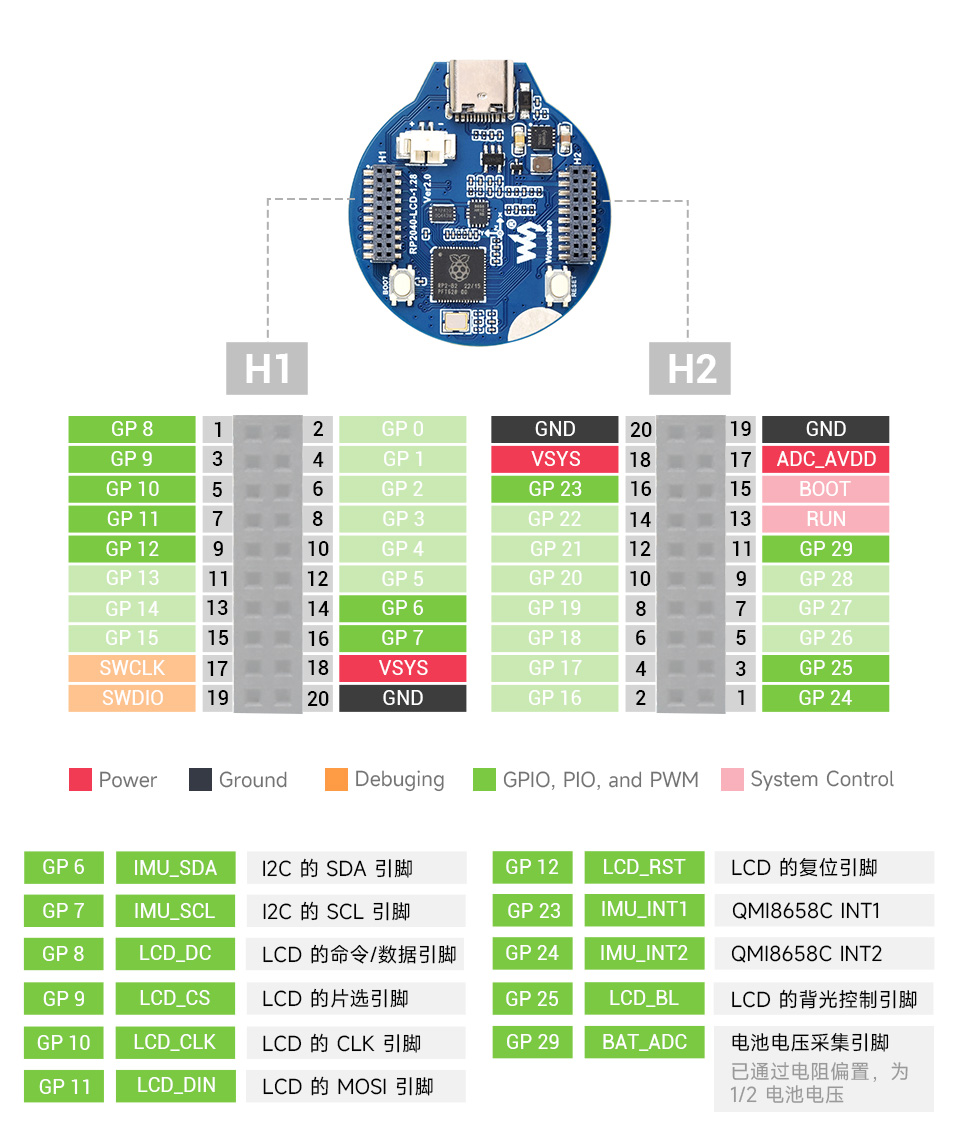

30 个多功能 GPIO 引脚

支持配置引脚功能，可方便灵活地开发和集成

微雪 RP2040 微控制器开发板26 个多功能 GPIO 引脚

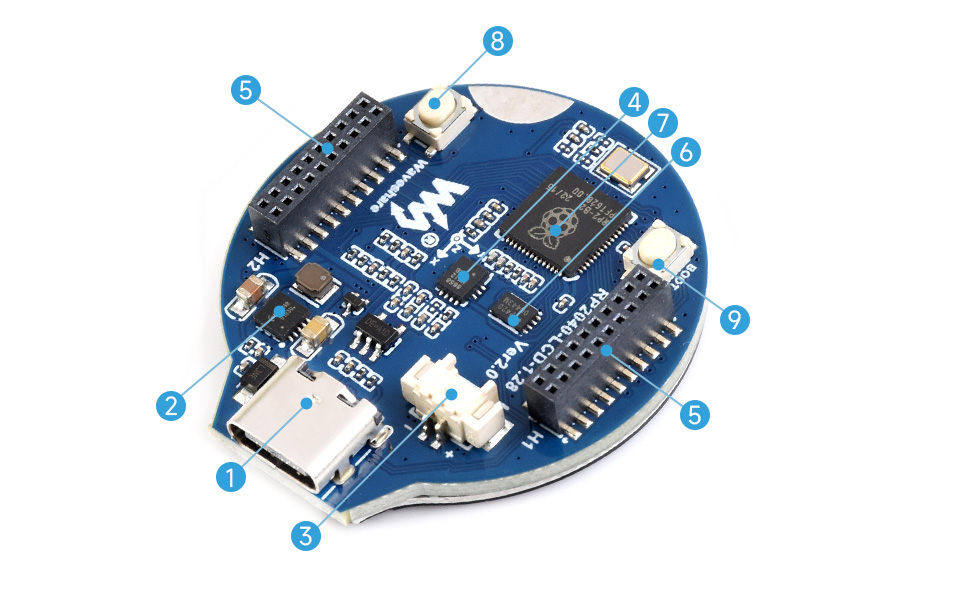

资源简介

微雪 RP2040 微控制器开发板资源简介
  1. USB Type-C 接口

    可以用于下载程序，并且支持 USB1.1 主机和从设备

  2. ETA6096

    高效锂电池充电芯片

  3. 电池接口

    MX1.25 连接器，可用于接入 3.7V 锂电池，支持充放电

  4. QMI8658C

    六轴惯性测量单元 (IMU），包含一个 3 轴陀螺仪和一个 3 轴加速计

  1. 1.27mm 间距排针

    引出全部 GPIO 与 Debug 接口

  2. W25Q16JVUXIQ

    2MB NOR-Flash

  3. RP2040

    双核处理器，高达 133MHz 的运行频率

  4. RESET 按键

    复位按键

  5. BOOT 按键

    复位时按下，进入下载模式

产品尺寸

微雪 RP2040 微控制器开发板产品尺寸

Pico 选型对比

产品 稳压芯片 USB Flash 锂电池口 特性
RP2350 主芯片
pico 2树莓派原版
Pico 2		 DC-DC, 800mA Micro USB 4MB - -
pico 2 W树莓派原版
Pico 2 W		 DC-DC, 800mA Micro USB 4MB - Wi-Fi, 蓝牙
pico微雪Type-A 版
Type-A 版		 LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版		 LDO, 800mA Type-C 4MB - -
pico微雪微型版
微型版		 LDO, 800mA 分体式
Type-C		 4MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico树莓派原版
网口版		 LDO, 800mA Type-C 4MB - 带网口
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版		 LDO, 300mA Type-C 4MB 支持(边充边放) 1.28 英寸 IPS
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形触摸 LCD 版		 LDO, 300mA Type-C 4MB 支持(边充边放) 1.28 英寸
触摸屏
pico微雪LCD 版
0.96" LCD 版		 DC-DC, 2000mA Type-C 4MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版		 DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040 主芯片
pico树莓派原版
Pico W		 DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico WH		 DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico		 DC-DC, 800mA Micro USB 2MB - -
pico树莓派原版
Pico H		 DC-DC, 800mA Micro USB 2MB - -
pico微雪Type-A 版
Type-A 版		 LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版		 LDO, 800mA Type-C 2MB - -
pico微雪微型版
微型版		 LDO, 500mA 分体式
Type-C		 2MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico微雪 RBG 矩阵版
RBG 矩阵版		 LDO, 500mA Type-C 2MB - 板载 5 × 5 RGB LED 矩阵
pico微雪网口版
网口版		 LDO, 500mA Type-C 4MB - 带网口
pico微雪蓝牙版
蓝牙版		 LDO, 300mA 分体式
Type-C		 2MB - 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
RP2040 微控制器开发板 0.99 圆形 LCD 版
0.99" 圆形 LCD
带外壳版		 LDO, 500mA Type-C 2MB - 0.99 英寸 IPS，CNC 金属外壳
RP2040 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版		 LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS
RP2040 微控制器开发板 1.28'' 圆形 LCD 带外壳版
1.28" 圆形 LCD
带外壳版		 LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS，CNC 金属外壳
RP2040 圆形触摸 LCD 版
1.28" 圆形触摸 LCD 版		 LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏
RP2040 圆形触摸 LCD 版带外壳
1.28" 圆形触摸 LCD
带外壳版		 LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏，CNC 金属外壳
RP2040 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD		 LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸触摸屏
pico微雪LCD 版
0.96" LCD 版		 DC-DC, 2000mA Type-C 2MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版		 DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040-PiZero
DVI 接口版		 LDO, 300mA Type-C 16MB 支持(边充边放) 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
PICO-Cam-A
摄像头 LCD 版		 - Type-C 16MB - 板载灰度摄像头、1.14 英寸 IPS

Pico 教学视频

(更多视频，持续更新中……)

【微雪课堂】树莓派Pico系列教程1

【微雪课堂】树莓派Pico系列教程2

【微雪课堂】树莓派Pico系列教程3

【微雪课堂】树莓派Pico系列教程4

【微雪课堂】树莓派Pico系列教程5

【微雪课堂】树莓派Pico系列教程6

【微雪课堂】树莓派Pico系列教程7

【微雪课堂】树莓派Pico系列教程8

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/RP2040-LCD-1.28
