ATmega64 Flash程序存储器

2015-5-27 22:48| 发布者: waveshare-admin| 查看: 3281| 评论: 0

摘要: 系统内可编程的Flash 程序存储器ATmega64 有64K 字节的在线编程Flash,用于存放程序指令代码。因为所有的AVR指令 为16 位或32 位,故而Flash 组织成32K x 16 位的形式。用户程序的安全性要根据Flash 程序存储器的两 ...

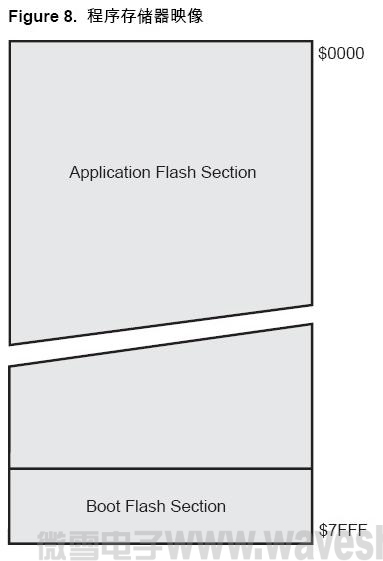

ATmega64 程序存储器映像

系统内可编程的Flash 程序存储器

ATmega64 有64K 字节的在线编程Flash,用于存放程序指令代码。因为所有的AVR指令 为16 位或32 位,故而Flash 组织成32K x 16 位的形式。用户程序的安全性要根据Flash 程序存储器的两个区:引导(Boot) 程序区和应用程序区,分开来考虑。

Flash存储器至少可以擦写10,000次。ATmega64的程序计数器(PC)为15 位,因此可以寻 址32K 字的程序存储器空间。引导程序区以及相关的软件安全锁定位请参见P268“ 支持 引导装入程序 – 在写的同时可以读(RWW, Read-While-Write) 的自我编程能力” ,而 P281“ 存储器编程” 详述了用SPI、JTAG 接口或串行编程模式实现对Flash 编程。

常数可以保存于整个程序存储器地址空间( 参考LPM 加载程序存储器指令的说明)。

取指与执行时序图请参见 P12“ 指令执行时序” 。

以上资料参考马潮老师的中文手册,由微雪电子整理并发布,转载请注明出处:www.waveshare.net,否则追究相应责任!
