ATmega64 晶体振荡器

2015-5-27 22:50| 发布者: waveshare-admin| 查看: 2546| 评论: 0

摘要: XTAL1 和XTAL2 分别为用作片内振荡器的反向放大器的输入和输出,如 Figure 19 所示。 这个振荡器可以使用石英晶体,也可以使用陶瓷谐振器。熔丝位CKOPT 用来选择这两种 放大器模式的其中之一。当CKOPT 被编程时振荡 ...

XTAL1 和XTAL2 分别为用作片内振荡器的反向放大器的输入和输出,如 Figure 19 所示。 这个振荡器可以使用石英晶体,也可以使用陶瓷谐振器。熔丝位CKOPT 用来选择这两种 放大器模式的其中之一。当CKOPT 被编程时振荡器在输出引脚产生满幅度的振荡。这种 模式适合于噪声环境,以及需要通过XTAL2 驱动第二个时钟缓冲器的情况。而且这种模 式的频率范围比较宽。当保持CKOPT 为未编程状态时,振荡器的输出信号幅度比较小。 其优点是大大降低了功耗,但是频率范围比较窄,而且不能驱动其他时钟缓冲器。

对于谐振器, CKOPT 未编程时的最大频率为8 MHz, CKOPT 编程时为16 MHz。C1 和C2 的数值要一样,不管使用的是晶体还是谐振器。最佳的数值与使用的晶体或谐振器 有关,还与杂散电容和环境的电磁噪声有关。Table 8 给出了针对晶体选择电容的一些指 南。对于陶瓷谐振器,应该使用厂商提供的数值。

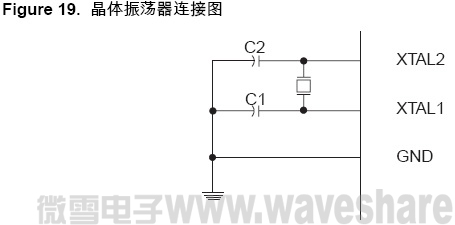

ATmega64 晶体振荡器连接图

振荡器可以工作于三种不同的模式,每一种都有一个优化的频率范围。工作模式通过熔丝 位CKSEL3..1 来选择,如Table 8 所示。

ATmega64 晶体振荡器工作模式
Notes:
1. 这些频率范围不是最终的数据。实际数据正在测试之中。
2. 此选项不适用于晶体,只能用于陶瓷谐振器。

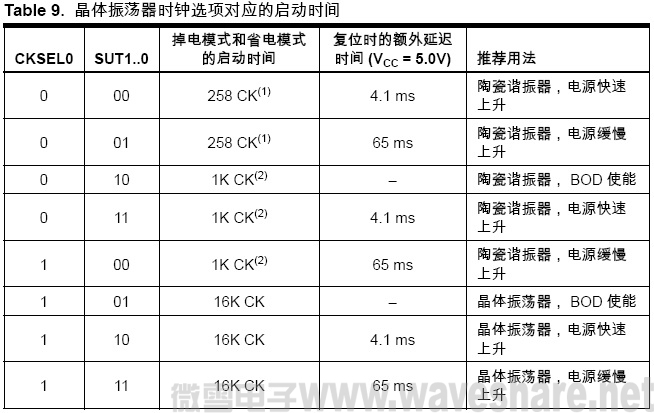

如Table 9 所示,熔丝位CKSEL0 以及SUT1..0 用于选择启动时间。

ATmega64 晶体振荡器时钟选项对应的启动时间
Notes:
1. 这些选项只能用于工作频率不太接近于最大频率,而且启动时的频率稳定性对于应用而言不重要的情况。不适用于晶体。
2. 这些选项是为陶瓷谐振器设计的,可以保证启动时频率足够稳定。而且当工作频率不太接近于最大频率,而且启动时的频率稳定性对于应用而言不重要时也可以适用于晶体。

以上资料参考马潮老师的中文手册,由微雪电子整理并发布,转载请注明出处:www.waveshare.net,否则追究相应责任!
