ATmega64 低频晶体振荡器

2015-5-27 22:51| 发布者: waveshare-admin| 查看: 2423| 评论: 0

摘要: 为了使用32.768 kHz 钟表晶体作为器件的时钟源，必须将熔丝位CKSEL 设置为“1001” 以选择低频晶体振荡器。晶体的连接方式如 Figure 19 所示。通过对熔丝位CKOPT 的编 程，用户可以使能XTAL1 和XTAL2 的内部电容，从 ...

为了使用32.768 kHz 钟表晶体作为器件的时钟源，必须将熔丝位CKSEL 设置为“1001” 以选择低频晶体振荡器。晶体的连接方式如 Figure 19 所示。通过对熔丝位CKOPT 的编 程，用户可以使能XTAL1 和XTAL2 的内部电容，从而去除外部电容。内部电容的标称数 值为36 pF。

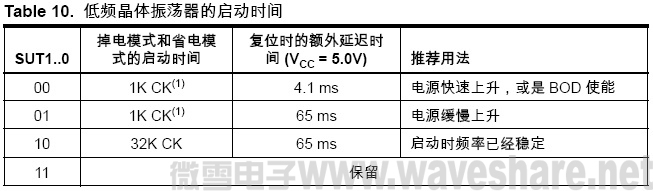

选择了这个振荡器之后，启动时间由熔丝位SUT 确定，如Table 10 所示。

ATmega64 低频晶体振荡器的启动时间
Note: 1. 这些选项只能用于启动时的频率稳定性对应用而言不重要的情况。
