ATmega64 复位源

复位AVR

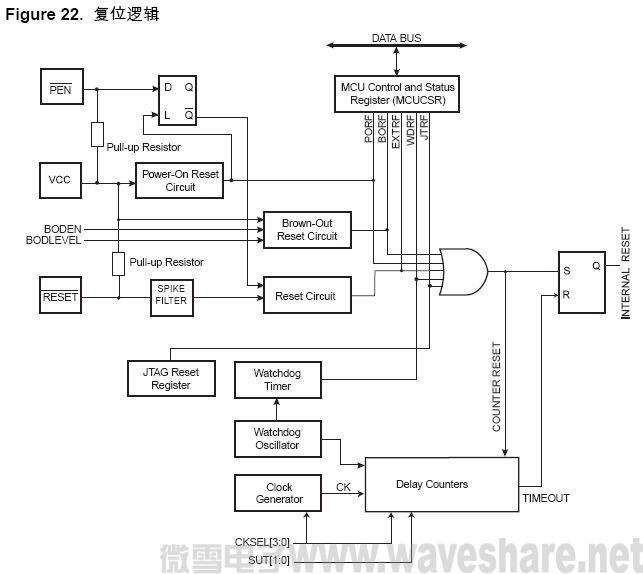

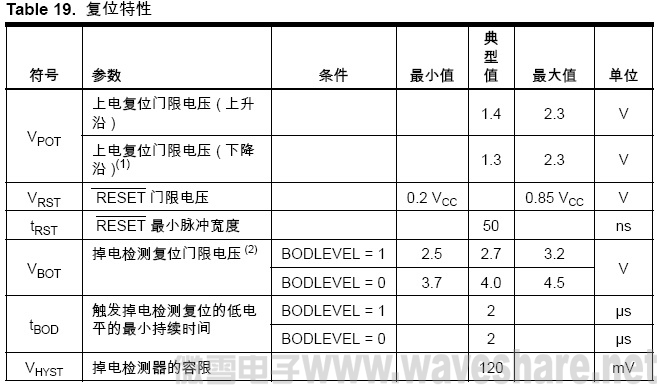

复位时所有的I/O 寄存器都被设置为初始值，程序从复位向量处开始执行。复位向量处的 指令必须是绝对跳转JMP 指令，以使程序跳转到复位处理例程。如果程序永远不会使能 中断，则中断向量可以由一般的程序代码所覆盖。 Figure 22 复位逻辑的电路图。Table 19 则定义了复位电路的电气参数。

复位源生效时I/O 端口立即复位为初始值，不需要任何时钟的辅助。

当所有的复位信号消失之后，延迟计数器被激活，从而延长了内部复位，并使得在MCU 正常工作之前电源达到稳定的电平。延迟计数器的溢出时间通过熔丝位CKSEL 由用户设 定。延迟时间的选择请参见P35“ 时钟源” 。

复位源
ATmega64 有5 个复位源：
• 上电复位。当电源电压低于上电复位门限 (V_POT) 时， MCU 复位。
• 外部复位。引脚 RESET 上的低电平持续时间大于最小脉冲宽度时MCU 复位。
• 看门狗复位。当看门狗使能并且看门狗定时器超时时复位发生。
• 掉电检测复位。当掉电检测复位功能使能，切电源电压低于掉电检测复位门限(V_BOT) 时MCU 即复位。
• JTAG AVR复位：当复位寄存器为1 时MCU即复位。参见 P 235“IEEE 1149.1 (JTAG)边界扫描” 。
