ATmega64 MCU控制寄存器MCUCR

2015-5-27 22:52| 发布者: waveshare-admin| 查看: 2823| 评论: 0

摘要: ATmega64 MCU 控制寄存器包含了电源管理的控制位。• Bit 5 – SE: 睡眠使能为了使MCU 在执行SLEEP 指令后进入睡眠模式， SE 必须置位。为了确保进入睡眠模式是程序员的有意行为，建议仅在SLEEP 指令的前一条指令置 ...

ATmega64 MCU 控制寄存器包含了电源管理的控制位。

ATmega64 MCU 控制寄存器

• Bit 5 – SE: 睡眠使能
为了使MCU 在执行SLEEP 指令后进入睡眠模式， SE 必须置位。为了确保进入睡眠模式是程序员的有意行为，建议仅在SLEEP 指令的前一条指令置位SE。一旦唤醒立即清除SE。

• Bits 4..2 – SM2..0: 睡眠模式选择位

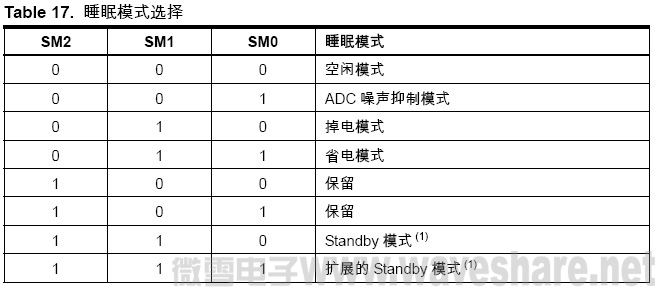

如Table 17 所示，这些位用于选择具体的睡眠模式。

ATmega64 睡眠模式选择

Note: 1. 仅在使用外部晶体或谐振器时Standby 模式和扩展的Standby 模式才可用。

以上资料参考马潮老师的中文手册，由微雪电子整理并发布，转载请注明出处：www.waveshare.net，否则追究相应责任！
