ATtiny13 Flash程序存储器

2015-5-28 00:23| 发布者: kaloha| 查看: 2495| 评论: 0

摘要: 系统内可编程的Flash 程序存储器ATtiny13具有1K字节的在线编程Flash，用于存放程序指令代码。因为所有的AVR指令为 16 位或 32 位，故而 Flash 组织成 512 x 16 位的形式。Flash存储器至少可以擦写10,000次。ATtiny13 ...

系统内可编程的Flash 程序存储器
ATtiny13具有1K字节的在线编程Flash，用于存放程序指令代码。因为所有的AVR指令为 16 位或 32 位，故而 Flash 组织成 512 x 16 位的形式。

Flash存储器至少可以擦写10,000次。ATtiny13的程序计数器(PC)为9位，因此可以寻址512字的程序存储器空 P97“存储器编程” 详述了如何用SPI接口实现对Flash的串行下载。

常数可以保存于整个程序存储器地址空间( 参考LPM 加载程序存储器指令的说明)。取指与执行时序图请参见 P9“ 指令执行时序”。

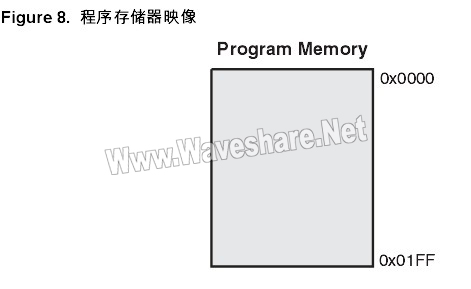

ATtiny13 程序存储器映像
