ATtiny13 掉电检测

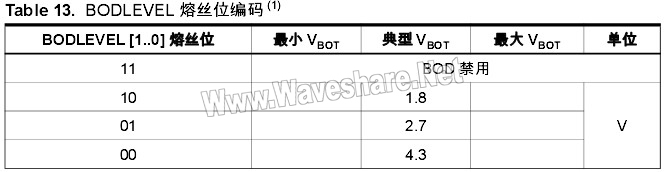

ATtiny13 具有片内BOD(Brown-out Detection) 电路，通过与固定的触发电平的对比来检测工作过程中VCC 的变化。此触发电平通过熔丝位BODLEVEL 来设定， 2.7V(BODLEVEL 未编程)，4.0V (BODLEVEL 已编程)。BOD 的触发电平具有迟滞功能以消除电源尖峰的影响。这个迟滞功能可以解释为VBOT+ = VBOT + VHYST/2 以及VBOT- = VBOT- VHYST/2。

Note: 1. 对某些芯片VBOT 可能低于其标称的最小电压。对这些芯片，在产品测试时，必须有VCC= VBOT ，以保证电压低于正常工作电压 VCC 时会有掉电复位。

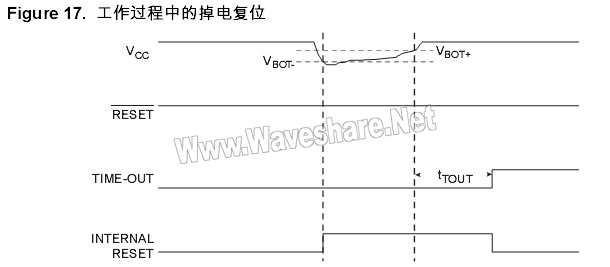

当BOD使能后 ，一旦VCC下降到触发电平以下(VBOT-， Figure 17)， BOD 复位立即被激发。当VCC 上升到触发电平以上时(VBOT+，Figure 17)，延时计数器开始计数，一旦超过溢出时间tTOUT，MCU即恢复工作。

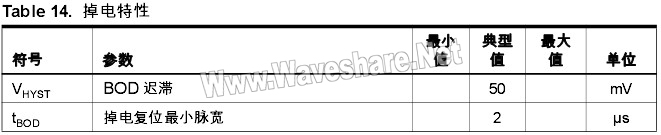

如果VCC 一直低于触发电平并保持如Table 12 所示的时间tBOD， BOD 电路将只检测电压跌落。
