ATtiny13 复位源

复位AVR

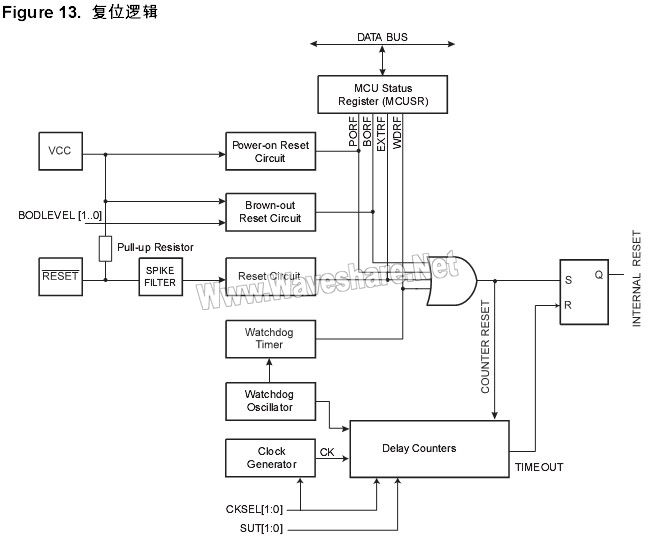

ATtiny13复位时所有的I/O 寄存器都被设置为初始值，程序从复位向量处开始执行。复位向量处的指令必须是绝对跳转JMP 指令，以使程序跳转到复位处理例程。如果程序永远不利用中断功能，中断向量可以由一般的程序代码所覆盖。这个处理方法同样适用于当复位向量位于应用程序区，中断向量位于Boot 区 — 或者反过来 — 的时候。Figure 13 为复位逻辑的电路图。Table 15 则定义了复位电路的电气参数。

复位源有效时I/O 端口立即复位为初始值。此时不要求任何时钟处于正常运行状态。

所有的复位信号消失之后，芯片内部的一个延迟计数器被激活，将内部复位的时间延长。这种处理方式使得在MCU 正常工作之前有一定的时间让电源达到稳定的电平。延迟计数器的溢出时间通过熔丝位SUT 与CKSEL 设定。延迟时间的选择请参见 P20“ 时钟源” 。

复位源

ATtiny13 有4个复位源：
· 上电复位。电源电压低于上电复位门限 VPOT 时， MCU 复位。
· 外部复位。引脚 RESET 上的低电平持续时间大于最小脉冲宽度时MCU 复位。
· 看门狗复位。看门狗使能并且看门狗定时器溢出时复位发生。
· 掉电检测复位。掉电检测复位功能使能，且电源电压低于掉电检测复位门限 VBOT 时MCU 即复位。

Notes:
1. 这些值仅作为参考，实际值待测试。
2. 电压下降时，只有电压低于 V 时复位才会发生。
