RP2040-Tiny 微型开发板

基于 RP2040 开发，分体式 USB 接口设计

RP2040-Tiny 开发板

产品特性

  • 采用 Raspberry Pi 官方自主设计的 RP2040 微控制器芯片
  • 双核 ARM Cortex M0+ 处理器，运行频率高达 133MHz 灵活时钟
  • 内置 264KB 的 SRAM 和 2MB 的板载 Flash
  • 板载 FPC 8PIN 接口，可通过转接板引出 USB Type-C 接口
  • 真正的邮票孔设计，可直接焊接集成到用户自主设计的底板上
  • USB1.1 主机和设备支持
  • 支持低功耗睡眠和休眠模式
  • 可通过 USB 识别为大容量存储器进行拖放式下载程序
  • 引出 20 个多功能 GPIO 引脚
  • 2 个 SPI、2 个 I2C、2 个 UART、4 个 12 位 ADC 和 16 个可控 PWM 通道
  • 精确的片上时钟和定时器
  • 温度传感器
  • 片上加速浮点库
  • 8 个可编程 I/O (PIO) 状态机，用于自定义外设支持

版本选择

RP2040-Tiny 开发板
RP2040-Tiny-Kit

单板 + 转接板 + FPC 线

RP2040-Tiny 开发板
RP2040-Tiny

单板

支持 C/C++，MicroPython，Arduino

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

RP2040-Tiny 支持 C/C++，MicroPython，Arduino

体积小巧，分体式设计

采用邮票孔沉金工艺设计，高度集成封装，更易于嵌入组合到各种产品应用

RP2040-Tiny 体积小巧，易集成

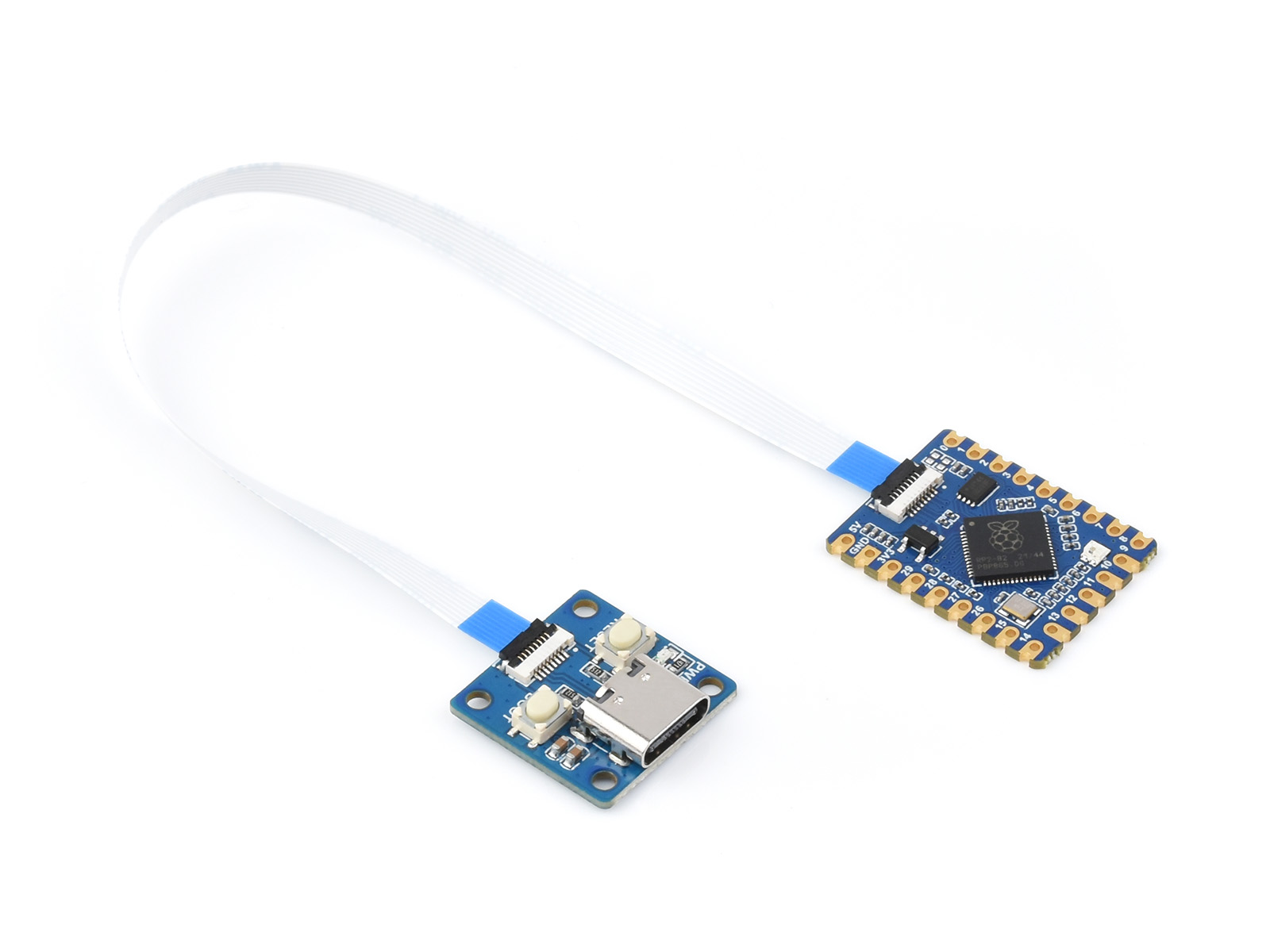

可通过转接板引出 USB Type-C 接口

RP2040-Tiny 体积小巧，易集成

双核处理器

板载双核 ARM Cortex M0+ 处理器，运行频率高达 133 MHz

RP2040-Tiny 体积小巧，易集成

20 个多功能 GPIO 引脚

支持配置引脚功能，可方便灵活地开发和集成

RP2040-Tiny 引脚介绍

* 用户模式选择电阻仅预留两个 0402 电阻焊盘，用户需要自行编程与焊接对应电阻或者焊锡短路。

资源简介

RP2040-Tiny 资源简介
  1. FPC 连接器

    0.5mm 间距 8PIN

  2. RT9193-33

    500mA 低压差，低噪声，超快 LDO

  3. W25Q16JVUXIQ

    2MB NOR-Flash

  1. RP2040

    双核处理器，高达 133MHz 的运行频率

  2. WS2812

    RGB LED 指示灯

产品展示

RP2040-Tiny 产品展示

产品尺寸

RP2040-Tiny 产品尺寸

Pico 选型对比

产品 稳压芯片 USB Flash 锂电池口 特性
RP2350 主芯片
pico 2树莓派原版
Pico 2		 DC-DC, 800mA Micro USB 4MB - -
pico 2 W树莓派原版
Pico 2 W		 DC-DC, 800mA Micro USB 4MB - Wi-Fi, 蓝牙
pico微雪Type-A 版
Type-A 版		 LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版		 LDO, 800mA Type-C 4MB - -
pico微雪微型版
微型版		 LDO, 800mA 分体式
Type-C		 4MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico树莓派原版
网口版		 LDO, 800mA Type-C 4MB - 带网口
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版		 LDO, 300mA Type-C 4MB 支持(边充边放) 1.28 英寸 IPS
RP2350 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形触摸 LCD 版		 LDO, 300mA Type-C 4MB 支持(边充边放) 1.28 英寸
触摸屏
pico微雪LCD 版
0.96" LCD 版		 DC-DC, 2000mA Type-C 4MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版		 DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040 主芯片
pico树莓派原版
Pico W		 DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico WH		 DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico		 DC-DC, 800mA Micro USB 2MB - -
pico树莓派原版
Pico H		 DC-DC, 800mA Micro USB 2MB - -
pico微雪Type-A 版
Type-A 版		 LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版		 LDO, 800mA Type-C 2MB - -
pico微雪微型版
微型版		 LDO, 500mA 分体式
Type-C		 2MB - 分体式设计，可通过 FPC 引出 Type-C 接口
pico微雪 RBG 矩阵版
RBG 矩阵版		 LDO, 500mA Type-C 2MB - 板载 5 × 5 RGB LED 矩阵
pico微雪网口版
网口版		 LDO, 500mA Type-C 4MB - 带网口
pico微雪蓝牙版
蓝牙版		 LDO, 300mA 分体式
Type-C		 2MB - 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
RP2040 微控制器开发板 0.99 圆形 LCD 版
0.99" 圆形 LCD
带外壳版		 LDO, 500mA Type-C 2MB - 0.99 英寸 IPS，CNC 金属外壳
RP2040 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版		 LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS
RP2040 微控制器开发板 1.28'' 圆形 LCD 带外壳版
1.28" 圆形 LCD
带外壳版		 LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS，CNC 金属外壳
RP2040 圆形触摸 LCD 版
1.28" 圆形触摸 LCD 版		 LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏
RP2040 圆形触摸 LCD 版带外壳
1.28" 圆形触摸 LCD
带外壳版		 LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏，CNC 金属外壳
RP2040 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD		 LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸触摸屏
pico微雪LCD 版
0.96" LCD 版		 DC-DC, 2000mA Type-C 2MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版		 DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040-PiZero
DVI 接口版		 LDO, 300mA Type-C 16MB 支持(边充边放) 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
PICO-Cam-A
摄像头 LCD 版		 - Type-C 16MB - 板载灰度摄像头、1.14 英寸 IPS

Pico 教学视频

(更多视频，持续更新中……)

【微雪课堂】树莓派Pico系列教程1

【微雪课堂】树莓派Pico系列教程2

【微雪课堂】树莓派Pico系列教程3

【微雪课堂】树莓派Pico系列教程4

【微雪课堂】树莓派Pico系列教程5

【微雪课堂】树莓派Pico系列教程6

【微雪课堂】树莓派Pico系列教程7

【微雪课堂】树莓派Pico系列教程8

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/RP2040-Tiny

配置清单

  1. RP2040-Tiny × 1
  2. RP2040-Tiny-Adapter × 1
  3. 8PIN FPC 软排线 约 15CM × 1
