STM8 CPU寄存器映射

2015-7-13 11:05| 发布者: kaloha| 查看: 6099| 评论: 0

摘要: CPU寄存器在STM8的地址空间映射如表2所示。只有CPU的调试模块才可以使用这些寄存器的 地址对其操作，在CPU核内执行的指令只能通过直接使用寄存器名才可以读写这些寄存器。（表2:STM8 CPU寄存器映射） ...

CPU寄存器在STM8的地址空间映射如表2所示。只有CPU的调试模块才可以使用这些寄存器的 地址对其操作，在CPU核内执行的指令只能通过直接使用寄存器名才可以读写这些寄存器。

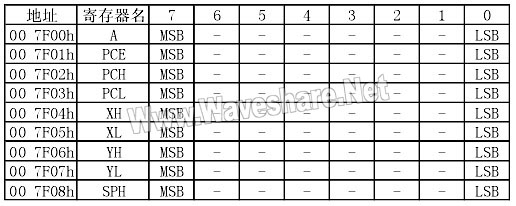

STM8_CPU寄存器映射
（表2:STM8 CPU寄存器映射）
