STM8 AWU寄存器

2015-7-13 11:27| 发布者: kaloha| 查看: 4544| 评论: 0

摘要: 控制/状态寄存器(AWU_CSR)地址偏移值：0x00复位值：0x00位7:6保留位，必须保持为0位5WUF：自动唤醒标志位此位在自动唤醒模块产生中断时被置位，通过读AWU_CSR清零。写操作不影响此位的数值0：无自动唤醒中断产生1： ...

控制/状态寄存器(AWU_CSR)

地址偏移值：0x00
复位值：0x00

STM8_控制/状态寄存器(AWU_CSR)

位7:6保留位，必须保持为0
位5WUF：自动唤醒标志位
此位在自动唤醒模块产生中断时被置位，通过读AWU_CSR清零。写操作不影响此位的数值
0：无自动唤醒中断产生
1：自动唤醒中断产生
位4AWUEN：自动唤醒使能位
此位由软件置位和清零。由此位使能自动唤醒功能。如果MCU进入Active-halt或Wait模式，则自动唤醒模块按照预先编程设置延时一段时间唤醒MCU。
0:禁止自动唤醒功能
1:使能自动唤醒功能
位3：1保留位，必须保持为0
位0MSR：测量使能位
此位使能fLS时钟连接到TM3的输入捕获。允许定时器测量低速时钟频率
0：禁止测量功能
1：使能测量功能

异步预分频寄存器(AWU_APR)

地址偏移值：0x01
复位值：0x3F

STM8异步预分频寄存器(AWU_APR)

位7:6保留，须保持清零
位5:0APPR[5:0]：异步分频
此位由软件设置选择提供给计数器时钟的分频值
00h:APRDIV=2
01h:APRDIV=3
...
06h:APRDIV=8
...
0Eh:APRDIV=16
0Fh:APRDIV=17
....
3Eh:APRDIV=64
注意：此寄存器不能设置成其初始复位值(3Fh)

时基选择寄存器(AWU_TBR)

地址偏移值：0x02
复位值：0x00

STM8_FLASH互补控制寄存器2(FLASH_NCR2)

位7：4保留，须保持清零
位3：0

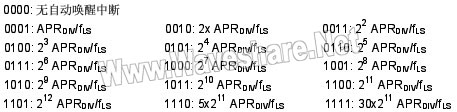

AWUTB[3:0]：自动唤醒时基选择
此位由软件设置选择自动唤醒时基，来定义AWU自动唤醒中断间隔时间。AWU自动唤醒中断由
AWUEN=1来使能。


AWU寄存器表和复位值

STM8_AWU寄存器表
