STM8 I2C从模式

STM8 I2C从模式

为了产生正确的时序，必须在I2C_FREQR寄存器中设定该模块的输入时钟。输入时钟的频率必须至少是：

• 标准模式下为：1MHz
• 快速模式下为：4MHz
  一旦检测到起始条件，在SDA线上接收到的地址被送到移位寄存器。然后与STM8芯片自己的地址OARLSB和OAR2或者广播呼叫地址(如果ENGC=1)相比较。


注：在10位地址模式时，比较包括头段序列(11110xx0)，其中的xx是地址的两个最高有效位。
头段或地址不匹配：I2C接口将其忽略并等待另一个起始条件。
头段匹配(仅10位模式)：如果ACK位被置'1'，I2C接口产生一个应答脉冲并等待8位从地址。
地址匹配：I2C接口产生以下时序：

• 如果ACK被置'1'，则产生一个应答脉冲

• 硬件将ADDR位置为1；如果设置了ITEVFEN位，则产生一个中断
  在10位模式，接收到地址序列后，从设备总是处于接收模式。当接收到重复的起始条件，接着后面跟随与地址匹配的头序列并且最低位为'1'(即11110xx1)后，设备进入发送模式。
  在从模式下TRA位指示当前是处于接收模式还是发送模式。

从发送模式

在接收到地址和清除ADDR位后，从设备将字节从DR寄存器经由内部移位寄存器发送到SDA线上。

从设备保持SCL为低电平，直到ADDR位被清除并且待发送数据已写入DR寄存器。当收到应答脉冲时：

• TxE位被硬件置为1，如果设置了ITEVFEN和ITBUFEN位，则产生一个中断。
  如果写入到DR寄存器，TxE位为1，但在上一次数据发送结束之前没有新数据写入到DR寄存器，则BTF位被置为1，I2C接口将保持SCL为低电平，以等待DR寄存器写操作。

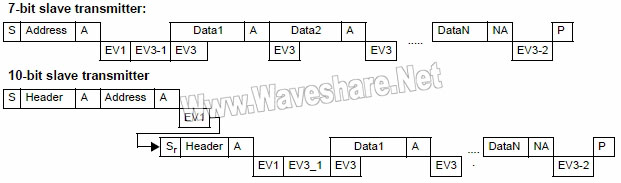

(图94:STM8从发送器的传送序列图)

从设备接收模式

在接收到地址并清除ADDR后，从接收器将通过内部移位寄存器从SDA线接收到的字节存进DR寄存器。I2C接口在接收到每个字节后都执行下列操作:

• 如果设置了ACK位，则产生一个应答脉冲
• 硬件设置RxNE=1。如果设置了ITEVFEN和ITBUFEN位，则产生一个中断。
  如果RxNE为1，并且在接收新的数据结束之前DR寄存器未被读出，BTF位被置位，I2C接口保持SCL为低电平，等待DR寄存器读操作(见下图)。

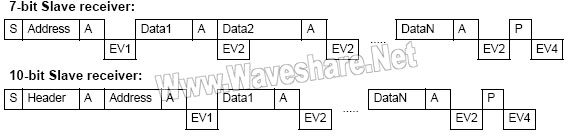

  (图95:STM8从接收器的传送序列图)


关闭从模式通信

在传输完最后一个数据字节后，主设备产生一个停止条件，I2C接口检测到这一条件时：

• 设置STOPF=1，如果设置了ITEVFEN位，则产生一个中断。


然后I2C接口等待读SR1寄存器，再写CR1寄存器。(见图95的EV4)。
