STM8 存储器组织结构

2015-7-13 11:10| 发布者: kaloha| 查看: 10512| 评论: 0

摘要: STM8S的EEPROM以32位字长(每字4字节)为基础组织起来。根据不同的器件，存储器组织机 构有所不同：小容量STM8S器件8K FLASH程序存储器，每页 64字节，共 128页640字节数据 EEPROM，每页 64字节，共 10页。数据 EEPROM ...
STM8S的EEPROM以32位字长(每字4字节)为基础组织起来。根据不同的器件，存储器组织机 构有所不同：
  • 小容量STM8S器件
    • 8K FLASH程序存储器，每页 64字节，共 128页
    • 640字节数据 EEPROM，每页 64字节，共 10页。数据 EEPROM包括一页的选项字节(64字节)。
  • 中容量STM8S器件
    • 从 16K到 32K FLASH程序存储器，每页 512字节，最多 64页
    • 1K字节数据EEPROM，每页 512字节，共 2页。数据 EEPROM包括一页的选项字节(512字节)。
  • 大容量STM8S器件
    • 从 64K到 128K FLASH程序存储器，每页 512字节，最多 256页
    • 从 1K到 2K字节数据 EEPROM，每页 512字节，共 4页。数据 EEPROM包括一页的选项字节(512字节)。

页的大小定义了用户启动代码区域(UBC)大小的最小可调整值。请参考4.4.1用户启动区域 (UBC)。 图3和图4展示了STM8S系列FLASH存储器和数据EEPROM的组织机构。

小容量STM8S的FLASH存储器和数据EEPROM组织机构
(图三：小容量STM8S的FLASH存储器和数据EEPROM组织机构 )

中容量STM8S的FLASH存储器和数据EEPROM组织机构
(图四：中容量 STM8S的FLASH存储器和数据EEPROM组织机构 )

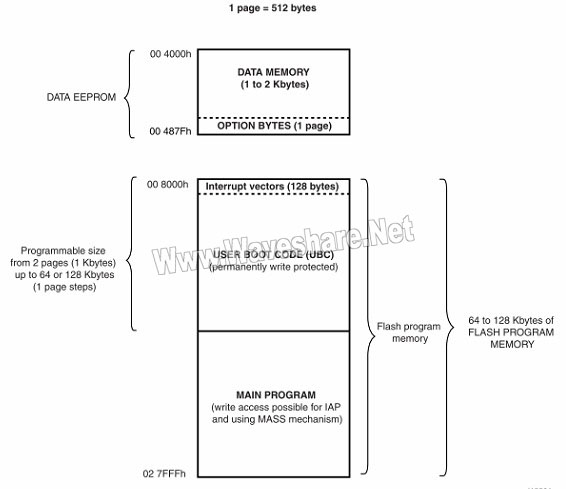

大容量STM8S的FLASH存储器和数据EEPROM组织机构
(图五：大容量STM8S的FLASH存储器和数据EEPROM组织机构 )

以上资料由微雪电子整理并发布，未经许可不得转载，否则追究相应责任！
