树莓派 CM4 双千兆网口
5G / 4G 扩展板

方便学习评估树莓派计算模块或直接集成到产品中

功能强大,配套齐全

树莓派 CM4 双千兆网口 5G / 4G 扩展板首图

通信模块适配

本产品适用于以下类型的 M.2 B KEY 接口的通信模块

树莓派 CM4 双千兆网口 5G / 4G 扩展板首图

注意:全球通 5G/4G/3G/2G 蜂窝功能需要接入通信模组才可以生效,如有需要,请购买 SIM7600G-H-M.2 SIM8202G-M2 SIM8200EA-M2

产品参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 双千兆以太网 RJ45 接口
M.2 B KEY,支持接入 5G / 4G 模组
Nano-SIM 卡槽,可接入标准 Nano-SIM 卡,用于 5G/4G/3G/2G 上网
USB USB 3.2 Gen1 接口 × 2
连接器 Raspberry Pi 40PIN GPIO 接口
显示 MIPI DSI 接口 (15pin 1.0mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 2 (15pin 1.0mm FPC 连接器)
视频 HDMI 接口 × 2,支持 4K 30fps 输出
实时时钟 带电池接口和可唤醒 Compute Module 4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 可调速、可测速,5V/12V (默认 12V)
电源输入 5V/2.5A
尺寸 99.6 × 87.0mm

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO
PCIe
USB
DSI HDMI CSI RTC
风扇
接口
电源
输入
特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A
2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B
千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C
2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶
千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板
千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆
千兆×2 2.0×1 5V
SH1.0
5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉
千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485
百兆×1,
千兆×1
2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口
百兆×1,
千兆×1
M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口
千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆
千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控
千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS
千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE
千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展
千兆×1 M.2 B /
Mini-PCIe
2.0×3 5/12V 5V 或
7~36V
5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展
千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V
带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机
千兆×2 M.2 M×2/
Mini-PCIe
3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机
千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机
千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用
7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机
千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜
千兆×1 2.0×2 12V 高清屏,语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明,通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能。若无特别说明,本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

接入 Compute Module 4 主板

板载 40PIN GPIO 接口及标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列主板

树莓派 CM4 双千兆网口 5G / 4G 扩展板支持 PoE 以太网供电

本产品不含图中的 CM4 ,如有需要,请另行购买

更多丰富的接口

搭载 ETH/CSI/DSI/RTC/HDMI/Micro SD/USB/M.2 B KEY 等多种接口
使用更方便

树莓派 CM4 双千兆网口 5G / 4G 扩展板板载 4 路 USB3.0 接口 树莓派 CM4 双千兆网口 5G / 4G 扩展板板载 4 路 USB3.0 接口

应用示例

适用于多功能外设要求的树莓派应用或其它工业场合

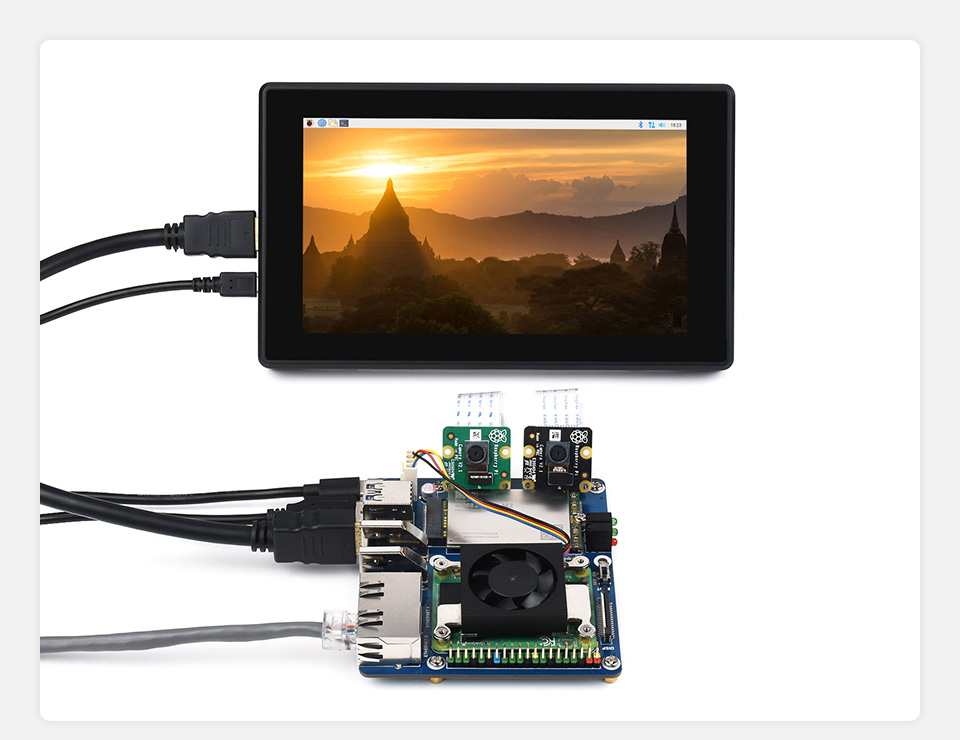

树莓派 CM4 双千兆网口 5G / 4G 扩展板应用示例

本产品不含图中的 CM4 显示屏 摄像头 ,具体配置请参考配置清单,
如有需要,请另行购买

资源简介

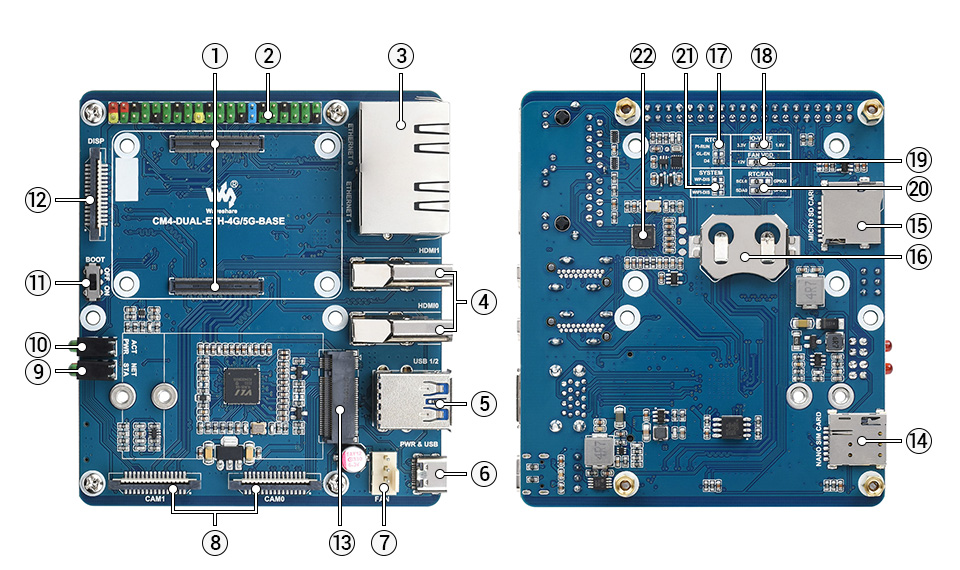

树莓派 CM4 双千兆网口 5G / 4G 扩展板资源简介
  1. CM4 连接器

    适用于 Compute Module 4 的所有版本

  2. 40PIN GPIO 接口

    方便连接各种 HAT 模块

  3. RJ45 双千兆网口

    支持 10/100/1000M 网络接入

    ETHERNET 0: CM4 原生网口
    ETHERNET 1: USB 扩展网口

  4. HDMI 接口

    双路 HDMI 接口,支持双 4K 30fps 输出

  5. USB 3.2 接口

    双路 USB 3.2 Gen1 接口,支持各种 USB 设备插入

  6. PWR & USB 接口

    DC 供电接口或者 USB 烧录接口

  7. FAN 接口

    方便接入散热风扇,支持调速和测速

  8. CAM

    双路 MIPI CSI 摄像头接口

  9. 4G/5G 模组状态灯

    STA 红灯: 模组使能指示灯
    NET 绿灯: 模组运行状态指示灯

  10. CM4 状态 LED 灯座

    PWR 红灯: 树莓派电源指示灯

    ACT 绿灯: 树莓派工作状态指示灯

  11. BOOT 开关按钮

    ON: Compute Module 4 开机引导转移到 USB Type-C 接口上

    OFF: Compute Module 4 开机引导为 eMMC 或者 Micro SD 卡

  12. DISP

    MIPI DSI 显示接口

  1. M.2 B KEY

    支持接入 4G/5G 或者其他 USB 通道的通信模块

  2. Nano-SIM 卡座

    可接入标准 Nano-SIM 卡,用于 4G/3G/2G 上网

  3. Micro SD 卡接口

    用于接入带系统的 Micro SD 卡,以启动 Compute Module 4 Lite

  4. RTC 电池连接座

    可接入 CR2032 纽扣电池

  5. RTC 中断管脚切换

    PI-RUN: RTC 触发中断 CM4 重启
    GL-EN: RTC 触发中断 CM4 断电
    D4: RTC 触发中断 D4 管脚(默认)

  6. IO-VREF 选择

    CM4 IO 逻辑电压切换 3.3V(默认) 或者 1.8V

  7. FAN 供电选择

    可选择 12V(默认) 或 5V 电压驱动风扇

  8. RTC/FAN

    I2C 总线选择
    SDA0/SCL0: I2C-10 和 CSI/DSI 共用(默认)
    GPIO3/2: I2C-1 和 40PIN 共用

  9. 系统功能切换

    BT_DIS:
    蓝牙禁用,仅提供带天线 CM4 版本使用
    WIFi_DIS:
    WIFI 禁用,仅提供带天线 CM4 版本使用
    WP_DIS:
    启动方式切换,不使用 EMMC 或者 SD 启动使用

  10. RTL8153

    USB 千兆网卡芯片

外形尺寸

树莓派 CM4 双千兆网口 5G / 4G 扩展板外形尺寸

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级,更强大的 CM4

  • CPU 升级为 BCM2711,四核 Cortex A72 64 位处理器,性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB),适合做大型的数据编译
  • 更高速的 eMMC 闪存,传输速率高达 100 MB/s,比 CM3+ 快 4 倍
  • 增加无线模块选项,采用和 Pi4B 相同的 WiFi 和蓝牙模块,提供了板载 PCB 天线和外置天线,更适合工业应用
  • 采用 B to B 接插件设计,改变了前几代 CM 系列金手指设计,增强稳定性
  • 增加板载千兆以太网设计,支持 IEEE1588,适合网络应用开发
  • 增加 PCIe 接口扩展,可灵活添加相关模块
