树莓派CM4双网口四路隔离型RS485扩展板 千兆以太网USB 2.0

隔离型 RS485 × 4；USB 2.0 × 2；HDMI 接口
价格
原价
型号
CM4-ETH-RS485-BASE-B
SKU
21666
品牌
Waveshare
套餐选择
裸板 整机 (裸板+外壳+电源)
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 关联商品

树莓派CM4双网口四路隔离型RS485扩展板 千兆以太网USB 2.0

+
=

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派 CM4
双网口四路 RS485 扩展板

专为树莓派 Compute Module 4 核心板设计

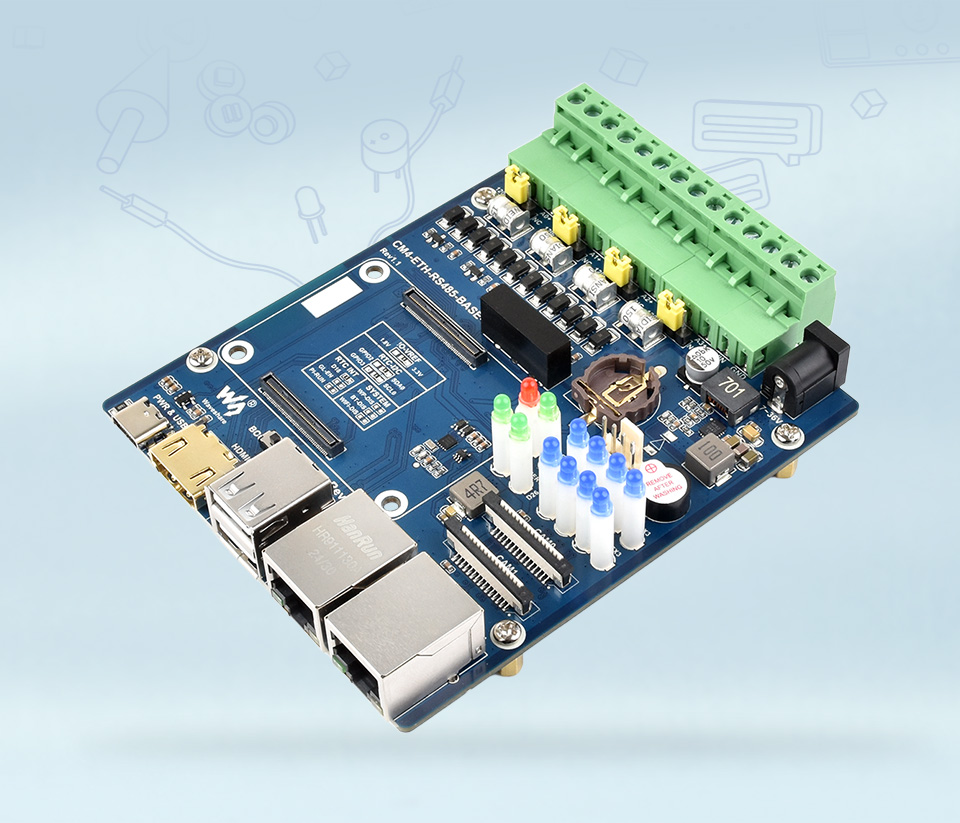

树莓派CM4双网口四路RS485扩展板

产品参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口 × 1；百兆以太网 RJ45 接口 × 1
USB USB 2.0 Type A 接口 × 2
连接器 隔离型 RS485 × 4；电源端子 × 1
摄像头 MIPI CSI-2 接口 × 2 (15pin 1.0mm FPC 连接器)
视频 HDMI 接口 × 1，支持 4K 30fps 输出
实时时钟 带电池接口和可唤醒 Compute Module 4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇 可调速、5V
指示灯 电源指示灯 × 1，CM4 状态指示灯 × 1，用户自定义指示灯 × 2，RS485 通信指示灯 × 8
电源输入 7-36V
尺寸 93.6 × 108.8mm

接入 Compute Module 4 主板

板载标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列主板

树莓派CM4扩展板

更多丰富的接口

搭载 双网口/RS485/CSI/FAN/HDMI/Micro SD/USB 等多种接口
使用更方便

树莓派CM4双网口四路RS485扩展板

应用示例

适用于多路 RS485 通信的树莓派应用或其它工业场合

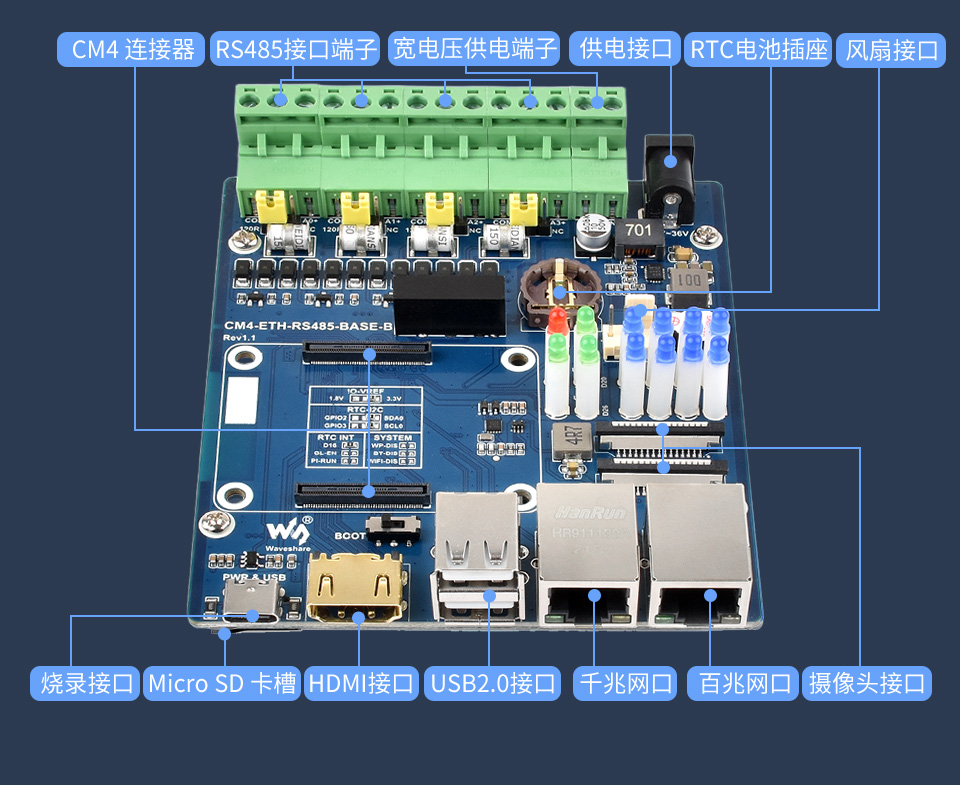

树莓派CM4RS485扩展板接口简介

本产品不含图中的 CM4、显示屏、摄像头 及 风扇，如有需要，请另行购买

资源简介

树莓派CM4双网口四路RS485扩展板
  1. CM4 连接器

    适用于 Compute Module 4 的所有版本

  2. IO-VREF

    选择 GPIO 的逻辑电压，可选 3.3V (默认) 或者 1.8V

  3. RTC-I2C：RTC 的 I2C 总线选择

    可选 SDA0 & SCL0 (默认) 或者是 GPIO2 & GPIO3

  4. RTC INT：RTC 中断引脚选择

    D16：RTC 产生中断时使用 GPIO16 接收中断信号 (默认)

    GL-EN：RTC 产生中断时 CM4 断电

    PI-RUN：RTC 产生中断时 CM4 重启

  5. SYSTEM：系统功能

    WP-DIS：防止 EEPROM 被改写

    BT-DIS：禁用蓝牙功能，仅带天线 CM4 版本有效

    WIFI-DIS：禁用 WiFi 功能，仅带天线 CM4 版本有效

  6. BOOT 开关

    ON：开机引导为 USB Tpye-C 接口

    OFF：开机引导为 eMMC 或者 Micro SD 卡

  7. PWR & USB

    当 BOOT 开关为“ON”的时候，可以作为烧录口和供电接口

    当 BOOT 开关为“OFF”的时候，仅作为供电接口

  8. HDMI0

    HDMI 显示接口，支持 4K 30fps 输出

  9. USB

    两路 USB2.0 接口，支持 USB 设备插入

  10. ETHERNET0

    CM4 原生千兆 RJ45 网口

  11. ETHERNET1

    USB 扩展百兆网口

  1. CAM0 & CAM1

    两路 MIPI CSI 摄像头接口

  2. 蜂鸣器

    GPIO22 控制

  3. FAN

    四线风扇接口，仅支持 5V 风扇，PWM 调速（GPIO18 控制，没有测速）

  4. RTC 电池接口

    可接入 CR1220 纽扣电池

  5. RS485 收发指示灯

    TXn：通道 n 的发送信息指示灯

    RXn：通道 n 的接收信息指示灯

  6. 用户 LED 灯

    USER0：GPIO20 控制

    USER1：GPIO26 控制

  7. PWR

    树莓派电源指示灯

  8. ACT

    树莓派工作状态指示灯

  9. DC 7~36V

    DC 直流供电接口

  10. 供电端子

    DC 直流供电端子，支持 7~36V 宽电压输入

  11. RS485 端子

    四路隔离 RS485 接口，间距 5.08mm

  12. 跳线帽

    可选 120R 平衡电阻跳线帽

  13. RS485 模式切换

    Full-auto：自动模式，程序操作简单，带载能力较弱

    Semi-auto：半自动模式，需要手动切换收发模式，可靠性较高，带载能力强

  14. 加密芯片

    ATSHA204 加密芯片，可进行多重加密，保证数据安全可靠

  15. Micro SD 卡槽

    用于接入带系统的 Micro SD 卡，以启动 Compute Module 4 Lite

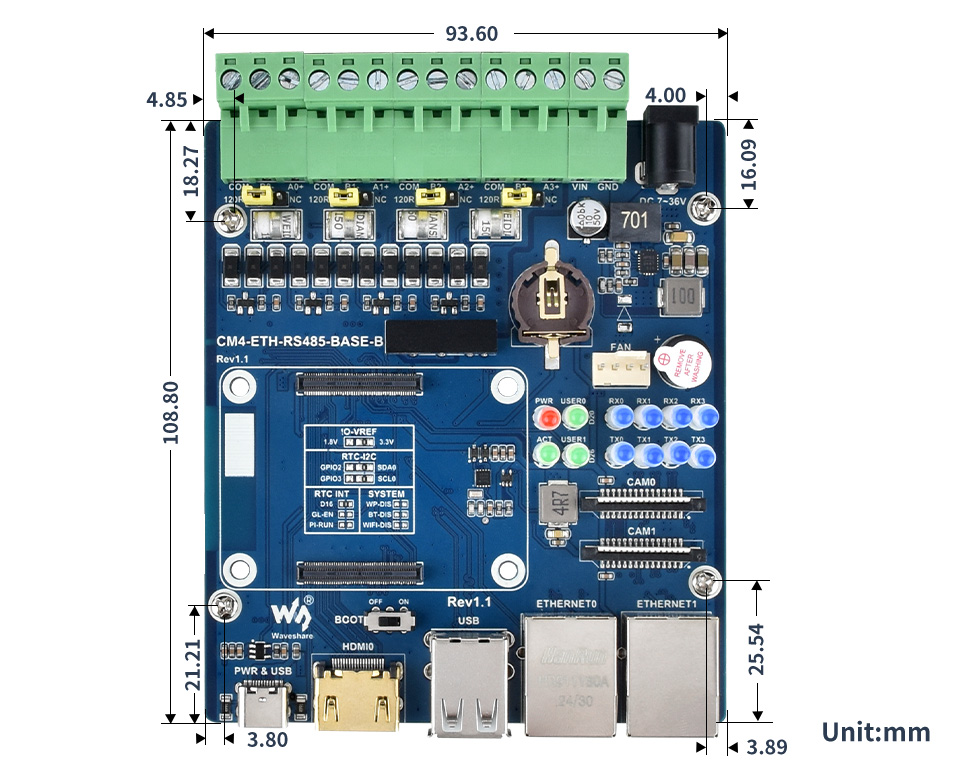

外形尺寸

树莓派CM4双网口四路RS485扩展板尺寸

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级，更强大的 CM4

  • CPU 升级为 BCM2711，四核 Cortex A72 64 位处理器，性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB)，适合做大型的数据编译
  • 更高速的 eMMC 闪存，传输速率高达 100 MB/s，比 CM3+ 快 4 倍
  • 增加无线模块选项，采用和 Pi4B 相同的 WiFi 和蓝牙模块，提供了板载 PCB 天线和外置天线，更适合工业应用
  • 采用 B to B 接插件设计，改变了前几代 CM 系列金手指设计，增强稳定性
  • 增加板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
  • 增加 PCIe 接口扩展，可灵活添加相关模块
  • 点击查看更多关于 CM4 的介绍

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO		 PCIe ①
USB		 DSI HDMI CSI RTC ②
风扇
接口		 电源
输入		 特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A		 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B		 千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C		 2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶		 千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板		 千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆		 千兆×2 2.0×1 5V
SH1.0		 5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉		 千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485		 百兆×1,
千兆×1		 2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口		 百兆×1,
千兆×1		 M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口		 千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆		 千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控		 千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B		 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS		 千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE		 千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方		 ③ 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展		 千兆×1 M.2 B /
Mini-PCIe		 2.0×3 5/12V 5V 或
7~36V		 5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展		 千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V		 带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机		 千兆×2 M.2 M×2/
Mini-PCIe		 3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机		 ③ 千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机		 千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用		 7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机		 千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜		 千兆×1 2.0×2 12V 高清屏，语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。
