树莓派 CM4 PoE 扩展板 (B 型)

方便学习评估树莓派计算模块或直接集成到产品中

Compute Module 4 Lite/eMMC 适用的底板

树莓派 CM4 PoE 扩展板首图

产品参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口，集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)
连接器 Raspberry Pi 40PIN GPIO 接口，非隔离型 RS485，非隔离型 RS232，PCIe Gen 2 × 1
USB USB 2.0 Type A 接口 × 4
显示 MIPI DSI 接口 × 2 (15pin 1.0mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 2 (15pin 1.0mm FPC 连接器)
视频 HDMI 接口 × 2，支持 4K 30fps 输出
实时时钟 RTC 实时时钟，带电池接口和可唤醒 Compute Module 4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 可调速、可测速，5V / 12V
电源输入 5V
尺寸 124.5 × 108.8mm

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO		 PCIe ①
USB		 DSI HDMI CSI RTC ②
风扇
接口		 电源
输入		 特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A		 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B		 千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C		 2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶		 千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板		 千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆		 千兆×2 2.0×1 5V
SH1.0		 5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉		 千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485		 百兆×1,
千兆×1		 2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口		 百兆×1,
千兆×1		 M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口		 千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆		 千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控		 千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B		 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS		 千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE		 千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方		 ③ 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展		 千兆×1 M.2 B /
Mini-PCIe		 2.0×3 5/12V 5V 或
7~36V		 5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展		 千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V		 带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机		 千兆×2 M.2 M×2/
Mini-PCIe		 3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机		 ③ 千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机		 千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用		 7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机		 千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜		 千兆×1 2.0×2 12V 高清屏，语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

接入 Compute Module 4 主板

板载 40PIN GPIO 接口及标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列主板

树莓派 CM4 PoE 扩展板支持 PoE 以太网供电

更多丰富的接口

搭载 CSI/DSI/HDMI/USB/ETH/PCIe/RS232/RS485 等多种接口
使用更方便

树莓派 CM4 PoE 扩展板板载 4 路 USB3.0 接口

应用示例

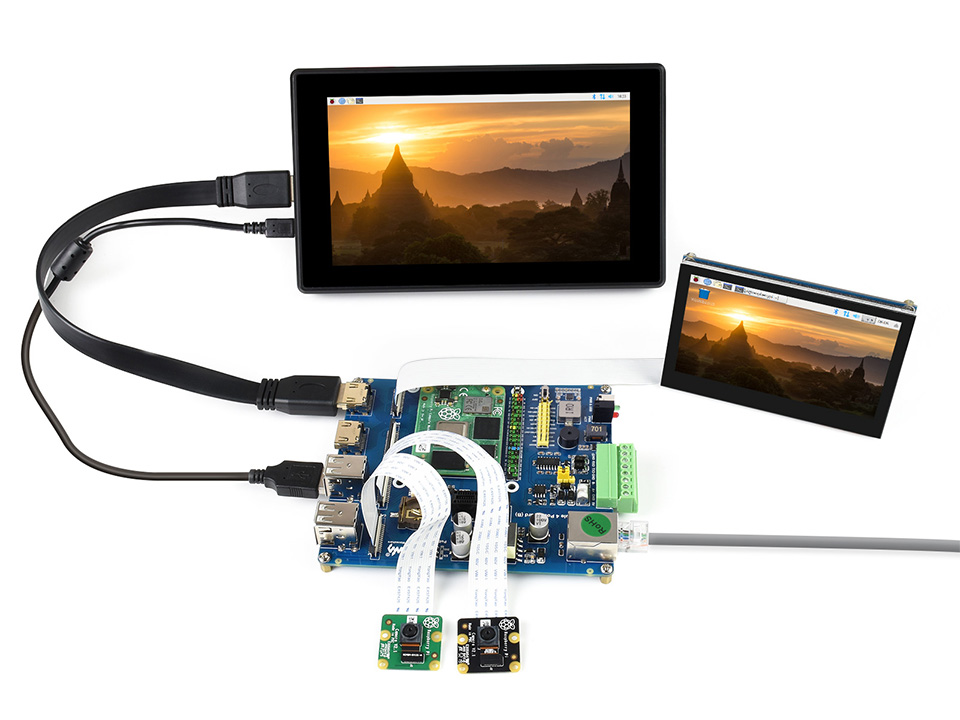

适用于多功能外设要求的树莓派应用或其它工业场合

树莓派 CM4 PoE 扩展板应用示例

本产品不含图中的 CM4、显示屏 及 摄像头，如有需要，请另行购买

资源简介

树莓派 CM4 PoE 扩展板资源简介

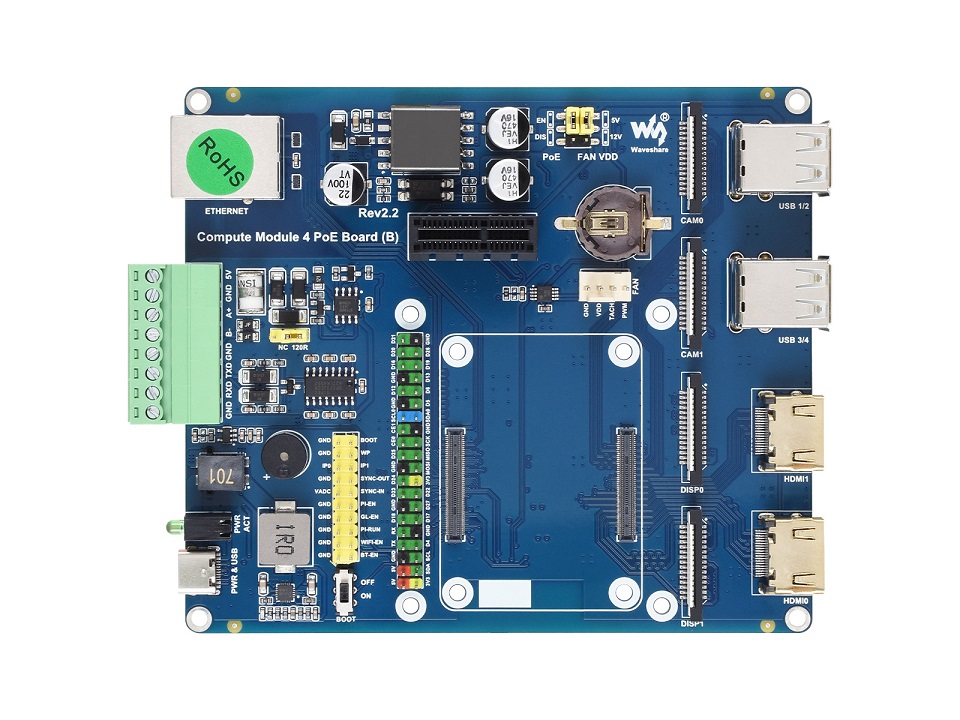

  1. CM4 连接器

    适用于 Compute Module 4 的所有版本

  2. 40PIN GPIO 接口

    方便连接各种 HAT 模块

  3. BOOT 开关按钮

    ON：Compute Module 4 开机引导转移到 USB Type-C 接口上
    OFF：Compute Module 4 开机引导为 eMMC 或者 Micro SD 卡

  4. 其它功能管脚

  5. USB Type-C 供电/烧录接口

    5V/2.5A 供电，Compute Module 4 eMMC 版本可通过此接口烧录系统镜像

  6. 状态指示灯

    ACT：指示树莓派工作状态
    PWR：指示树莓派电源状态

  7. DISP

    双路 MIPI DSI 显示接口

  8. CAM

    双路 MIPI CSI 摄像头接口

  9. USB2.0 接口

    4 路 USB 2.0 接口，支持各种 USB 设备插入

  1. HDMI 接口

    双路 HDMI 接口，支持双 4K 30fps 输出

  2. RTC 电池连接座

    可接入 CR1220 纽扣电池

  3. FAN 接口

    方便接入散热风扇，支持调速和测速

  4. PCIe Gen 2 × 1 接口

    支持 PCIe Gen 2 × 1 接口部分的模块

  5. RJ45 千兆网口

    带 PoE 供电功能的千兆网口，支持 10/100/1000M 网络接入

  6. DC 5V 输出

  7. RS485

    提供 600W 防雷、浪涌和 15KV 静电保护 (预留 120R 可选平衡电阻跳线帽)

  8. RS232

    提供 TVS 管保护，浪涌和静电保护

  9. 蜂鸣器

  10. FAN_VDD/PoE 选择

    散热风扇驱动电压切换 12V/5V
    PoE 使能 (EN) 或者失能 (DIS)

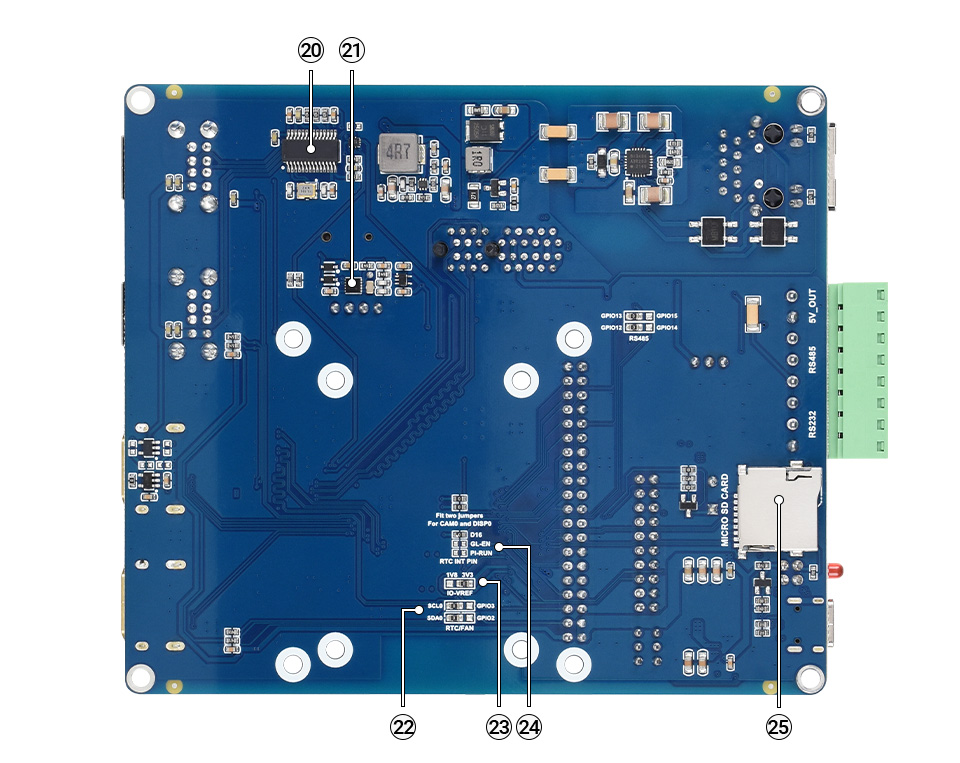

树莓派 CM4 PoE 扩展板资源简介
  1. FE1.1S

    USB 扩展芯片

  2. PCF52063ATL

    RTC 芯片

  3. RTC/FAN

    I2C 总线选择
    SDA0/SCL0：I2C-10 和 CSI/DSI 共用
    GPIO3/2：I2C-1 和 40PIN 共用

  4. IO 电平切换

    CM4 IO 逻辑电压切换 3.3V 或者 1.8V

  1. RTC 中断管脚切换

    PI-RUN：RTC 触发中断 CM4 重启
    GN-EN：RTC 触发中断 CM4 断电
    D4：RTC 触发中断 D4 管脚

  2. Micro SD 卡接口

    用于接入带系统的 Micro SD 卡，以启动 Compute Module 4 Lite

外形尺寸

树莓派 CM4 PoE 扩展板外形尺寸

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级，更强大的 CM4

  • CPU 升级为 BCM2711，四核 Cortex A72 64 位处理器，性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB)，适合做大型的数据编译
  • 更高速的 eMMC 闪存，传输速率高达 100 MB/s，比 CM3+ 快 4 倍
  • 增加无线模块选项，采用和 Pi4B 相同的 WiFi 和蓝牙模块，提供了板载 PCB 天线和外置天线，更适合工业应用
  • 采用 B to B 接插件设计，改变了前几代 CM 系列金手指设计，增强稳定性
  • 增加板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
  • 增加 PCIe 接口扩展，可灵活添加相关模块
  • 点击查看更多关于 CM4 的介绍
