树莓派 CM4 双千兆网口扩展板

功能强大，配套齐全

方便学习评估树莓派计算模块或直接集成到产品中

树莓派 CM4 PoE 扩展板首图

版本选择

(详细配置，请参考配置清单说明)

双千兆网口 CM4 扩展板 扩展板
双千兆网口 CM4 扩展板

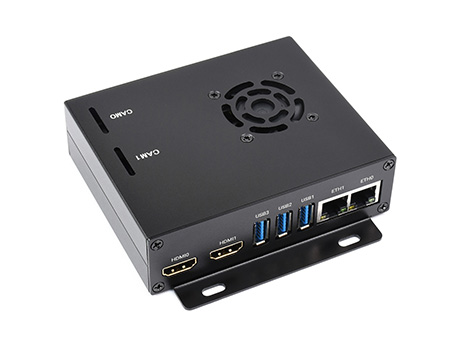

双千兆网口 CM4 主机
双千兆网口 CM4 主机

配备了铝合金外壳、风扇及电源

扩展板说明

树莓派 CM4 PoE 扩展板首图

注：扩展板有 V2 和 V3 两个版本，元器件布局稍有差别，功能一样

可加装黑色金属外壳

量身打造，搭建属于你自己的树莓派 CM4 主机

双千兆网口 CM4 主机机箱内部构造

图片仅供展示，产品不包含 CM4

产品参数

CM4 卡座 适用于 Compute Module 4 的所有版本
以太网 双千兆以太网 RJ45 接口
USB USB 3.2 Gen1 接口 × 3
连接器 Raspberry Pi 40PIN GPIO 接口
显示 MIPI DSI 接口 (15pin 1.0mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 2 (15pin 1.0mm FPC 连接器)
视频 HDMI 接口 × 2，支持 4K 30fps 输出
实时时钟 带电池接口和可唤醒 Compute Module 4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 可调速、可测速，5V/12V
电源输入 7V~36V 宽电压
尺寸 109.0 × 91.5mm

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO		 PCIe ①
USB		 DSI HDMI CSI RTC ②
风扇
接口		 电源
输入		 特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A		 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B		 千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C		 2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整		 千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶		 千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板		 千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆		 千兆×2 2.0×1 5V
SH1.0		 5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉		 千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485		 百兆×1,
千兆×1		 2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口		 百兆×1,
千兆×1		 M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口		 千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆		 千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控		 千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B		 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS		 千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE		 千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方		 ③ 千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展		 千兆×1 M.2 B /
Mini-PCIe		 2.0×3 5/12V 5V 或
7~36V		 5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展		 千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V		 带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机		 千兆×2 M.2 M×2/
Mini-PCIe		 3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机		 ③ 千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机		 千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用		 7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机		 千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜		 千兆×1 2.0×2 12V 高清屏，语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

接入 Compute Module 4 主板

板载 40PIN GPIO 接口及标准的 CM4 连接器
支持接入 Compute Module 4 Lite/eMMC 系列主板

树莓派 CM4 PoE 扩展板支持 PoE 以太网供电

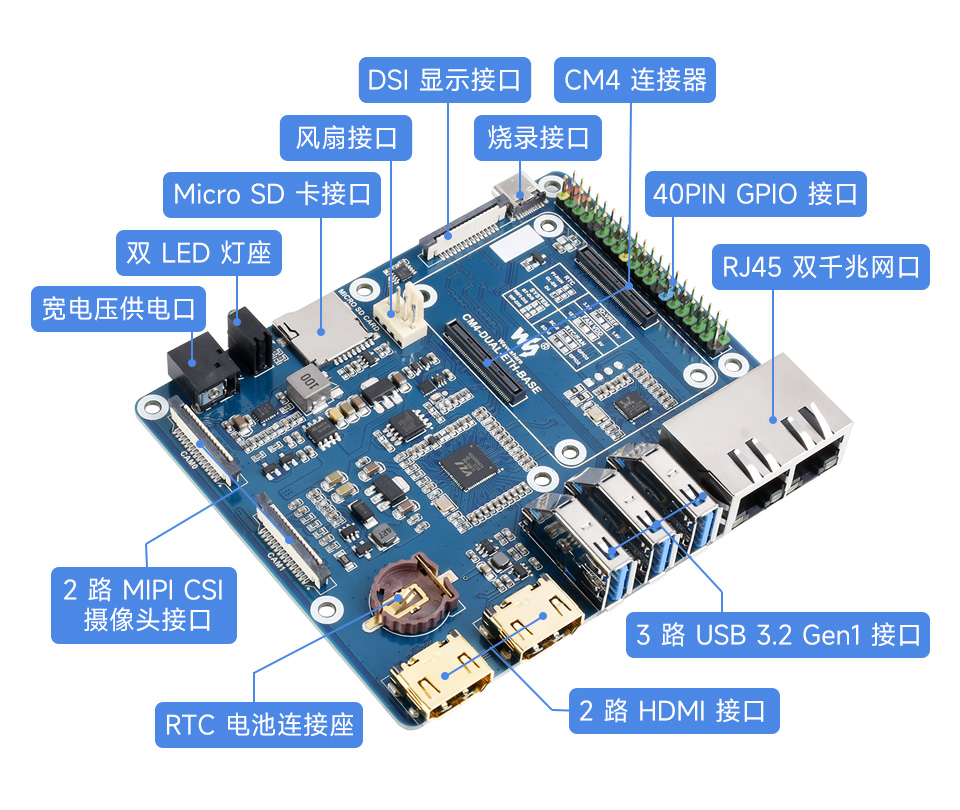

更多丰富的接口

CM4 计算模块又网口主机板载丰富的接口

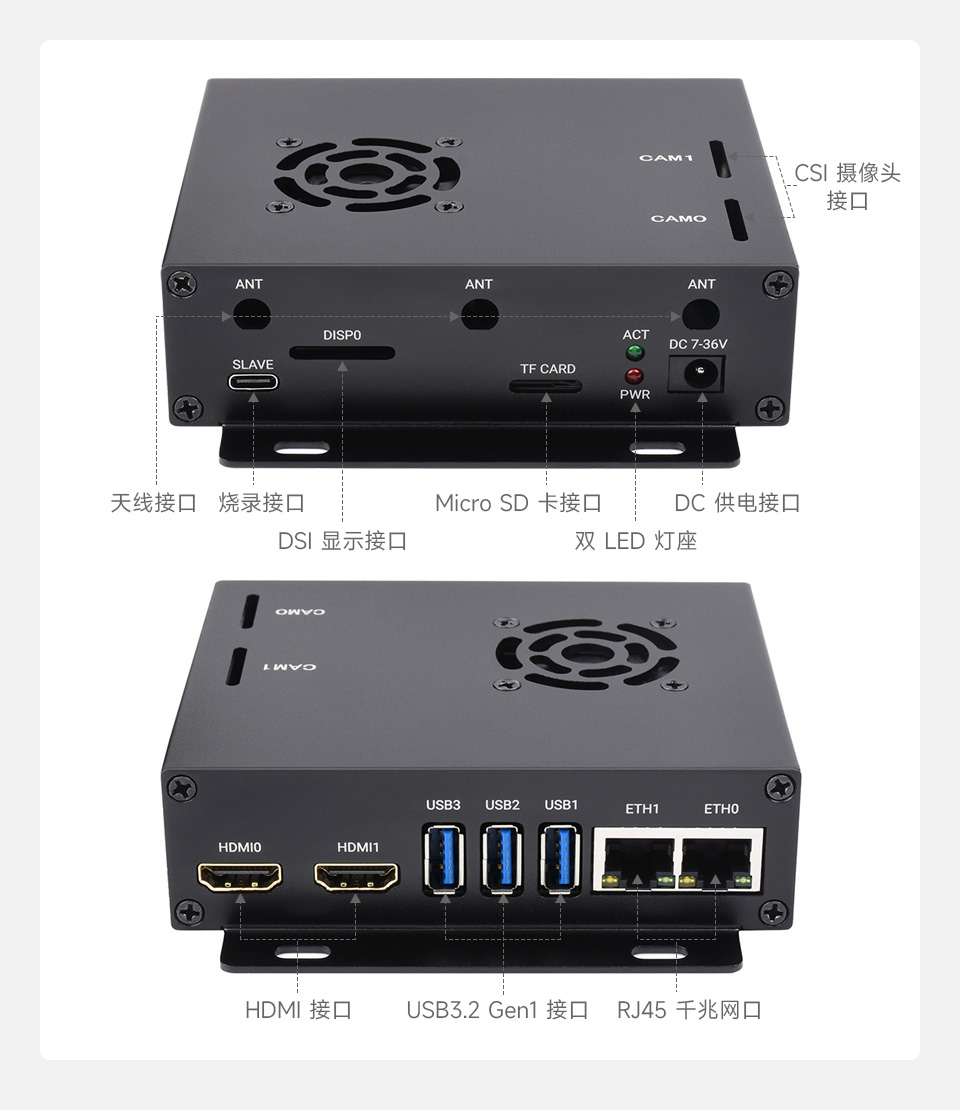

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看

CM4 计算模块又网口主机细致的孔位设计

配套散热风扇

顶部预留通风口，内置风扇浑然一体，散热效果更好

CM4 计算模块又网口主机配套散热风扇

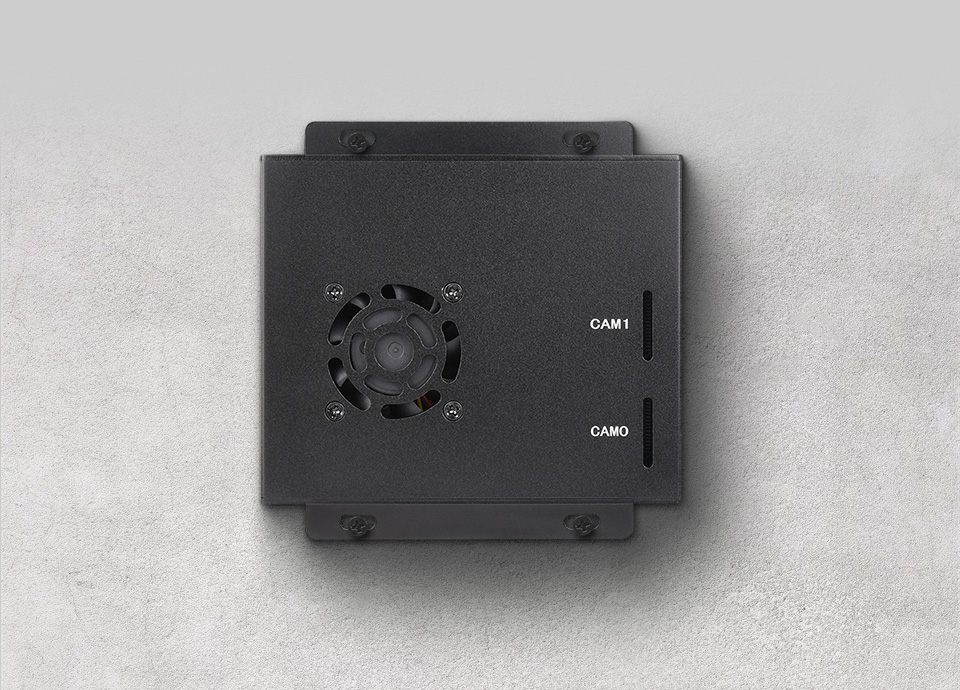

支持壁挂

两侧设计有壁挂孔位，安装固定更方便

CM4 计算模块又网口主机支持壁挂

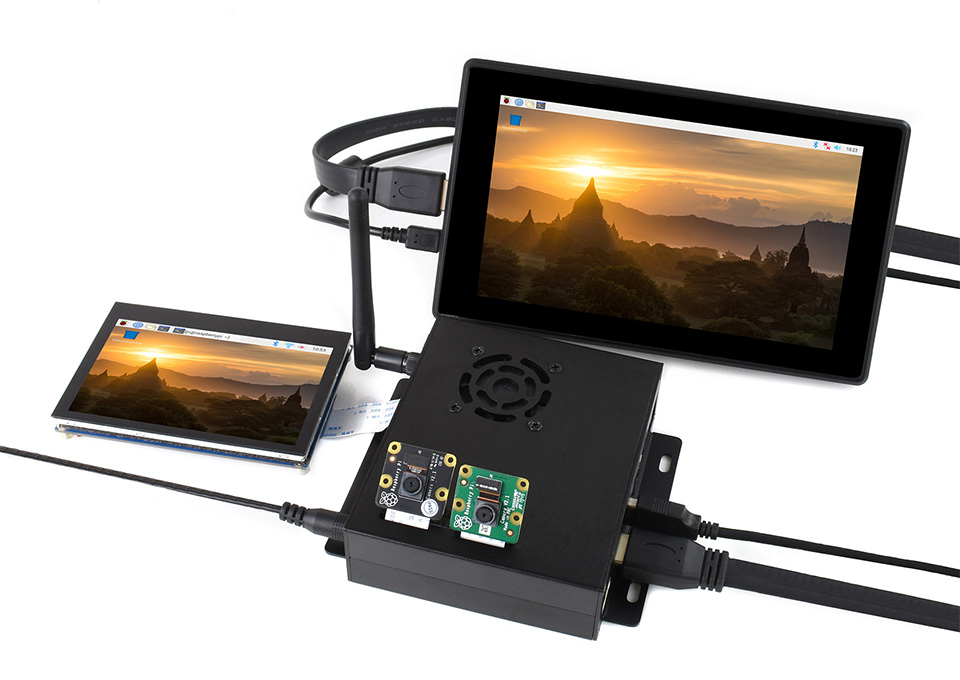

应用示例

适用于双目视觉的树莓派应用或其他工业场合

CM4 计算模块又网口主机应用示例

说明：本产品不包含图中的显示屏、摄像头模块和天线
如有需要请另行购买

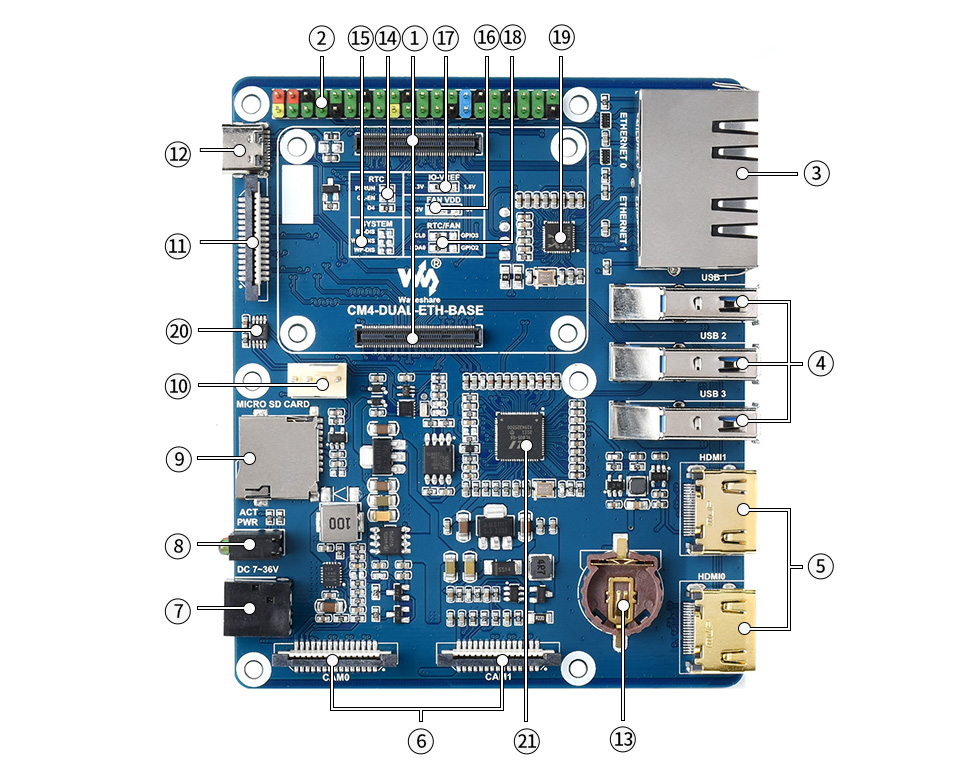

资源简介

树莓派 CM4 PoE 扩展板资源简介

核心接口简介

  1. CM4 连接器

    适用于 Compute Module 4 的所有版本

  2. 40PIN GPIO 接口

    方便连接各种 HAT 模块

  3. RJ45 千兆网口

    双路 RJ45 千兆网口，支持 10/100/1000M 网络接入
    ETHERNET 0: CM4 原生网口
    ETHERNET 1: USB 扩展网口

  4. USB 3.2 接口

    3 路 USB 3.2 Gen1 接口，支持各种 USB 设备插入

  5. HDMI 接口

    双路 HDMI 接口，支持双 4K 30fps 输出

  6. CAM 接口

    双路 MIPI CSI 摄像头接口

  7. DC 供电接口

    7~36V DC 宽电压供电

  8. 双 LED 灯座

    红灯：树莓派电源指示灯
    绿灯：树莓派工作状态指示灯

  9. Micro SD 卡接口

    用于接入带系统的 Micro SD 卡，以启动 Compute Module 4 Lite

  10. FAN 接口

    方便接入散热风扇，支持调速和测速

  11. DISP0 接口

    MIPI DSI 显示接口

  12. USB SLAVE 接口

    Compute Module 4 eMMC 版本可通过此接口烧录系统镜像

  13. RTC 电池连接座

    可接入 CR1220 纽扣电池

跳线说明

  1. RTC 中断管脚切换

    PI-RUN：RTC 触发中断 CM4 重启
    GN-EN：RTC 触发中断 CM4 断电
    D4：RTC 触发中断 D4 管脚

  2. IO-VREF 选择

    CM4 IO 逻辑电压切换 3.3V 或者 1.8V

  3. FAN 供电选择

    可选择 5V 或 12V 电压驱动风扇

  4. 系统功能切换

    BT_DIS：蓝牙禁用，仅供带天线的 CM4 版本使用
    WiFi_DIS：WiFi 禁用，仅供带天线的 CM4 版本使用
    WP_DIS：启动方式切换，仅供不使用 EMMC 启动或 SD 启动的情况下使用

  5. RTC/FAN I2C 总线选择

    SDA0/SCL0：I2C-10 和 CSI/DSI 共用
    GPIO3/2：I2C-1 和 40PIN 共用

芯片简介

  1. RTL8153

    USB 千兆网卡芯片

  2. EMC2301

    风扇控制器，控制风扇转速，测量风扇转速

  3. VL805

    USB 3.0 HUB

产品展示

双千兆网口 CM4 扩展板产品展示
双千兆网口 CM4 扩展板产品展示
双千兆网口 CM4 扩展板产品展示
双千兆网口 CM4 扩展板产品展示

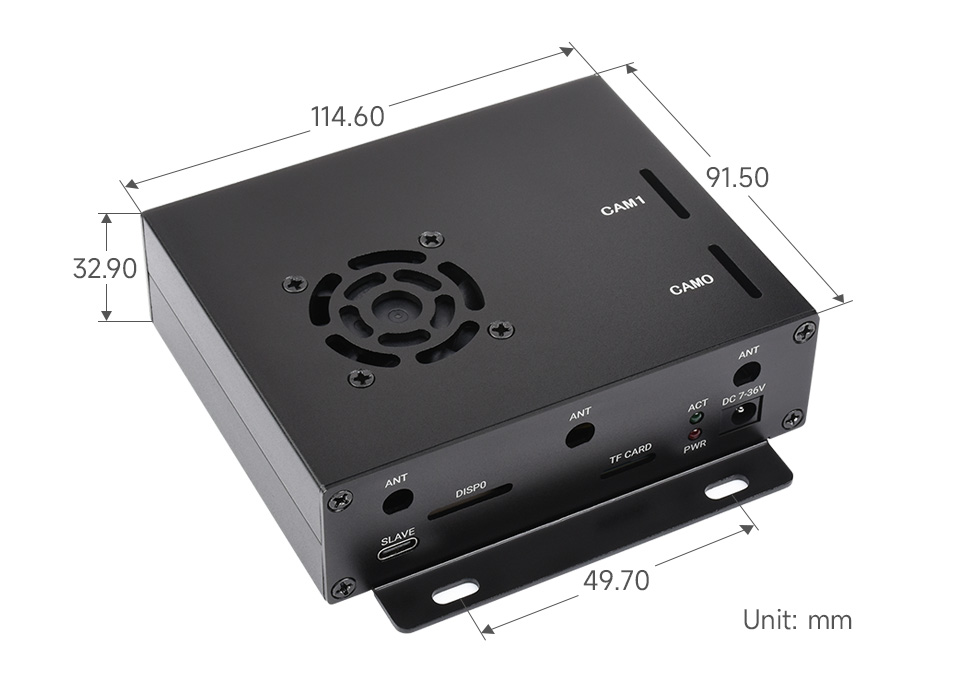

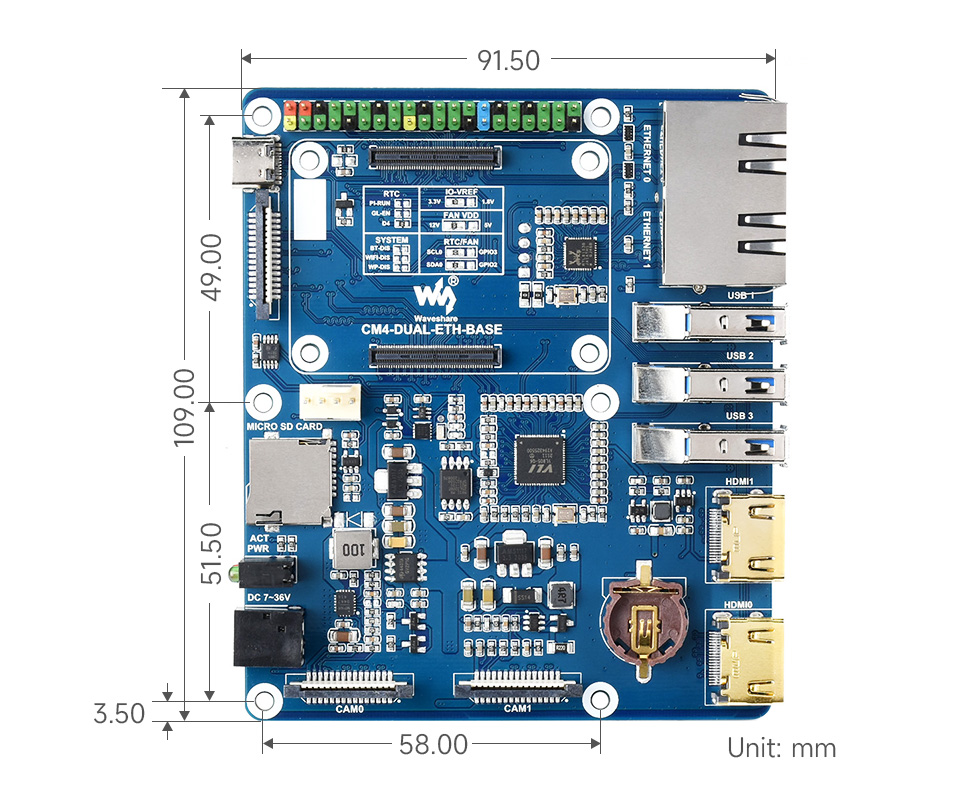

产品尺寸

CM4 计算模块又网口主机产品尺寸 CM4 计算模块又网口主机产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径： www.waveshare.net/wiki/CM4-DUAL-ETH-BASE

配置清单

CM4 计算模块又网口主机配置清单
  1. CM4-DUAL-ETH-BASE × 1
  2. 金属外壳 (上下盒) × 1
  3. Fan-4010-PWM-12V × 1
  1. 螺丝刀 × 1
  2. 螺丝包 × 1
  3. 12V 2A 电源 × 1
