双千兆网口 CM4 扩展板
小板型设计，实用又灵巧
方便学习评估树莓派计算模块或直接集成到产品中
版本选择
(详细配置，请参考配置清单说明)
双千兆网口 CM4 扩展板

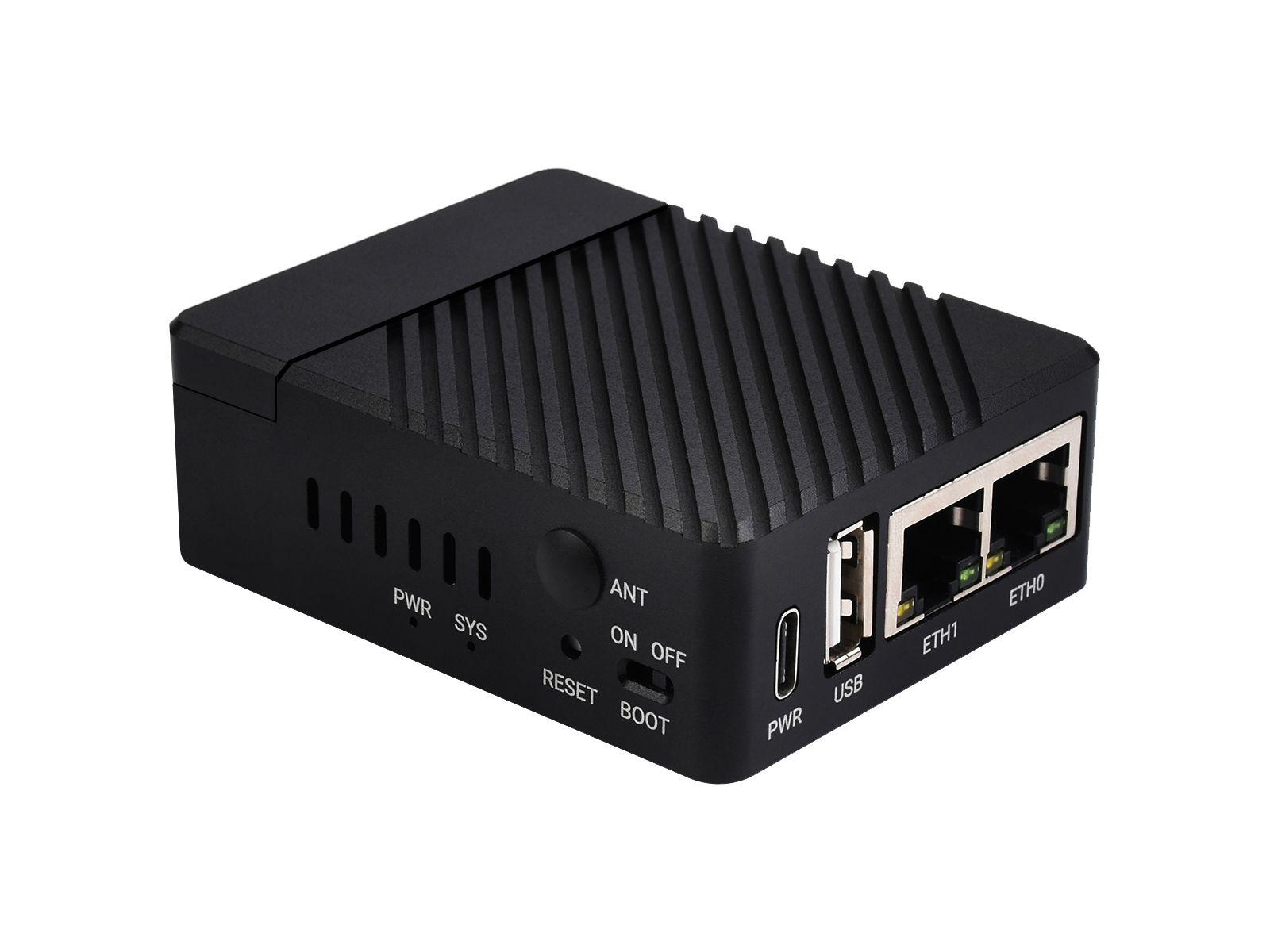

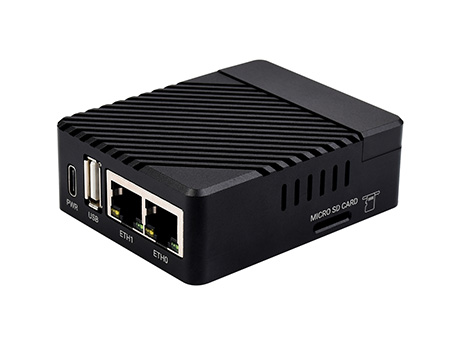

双千兆网口 CM4 主机
配备了铝合金外壳、风扇及电源
产品参数
| CM4 卡座 | 适用于 Compute Module 4 的所有版本 |
|---|---|
| 以太网 | 双千兆以太网 RJ45 接口 |
| USB | USB 2.0 接口 |
| 连接器 | Raspberry Pi 40PIN GPIO 接口 |
| 存储 | 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本) |
| 风扇接口 | 四线 SH1.0 接口，可调速、可测速，5V |
| 电源输入 | 5V，Type-C 接口 |
| 尺寸 | 55.0 × 68.0mm |
CM4 扩展板对比
| 接口数量及接口参数 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 产品 | PoE | 网口 | 40PIN GPIO |
PCIe | ① USB |
DSI | HDMI | CSI | RTC | ② 风扇 接口 |
电源 输入 |
特性 |
 NANO A |
2.0×1 | 5V | CM4 大小 |
|||||||||
 NANO B |
千兆×1 | 2.0×1 | 5V | CM4 大小 |
||||||||
 NANO C |
2.0×1 | 5V | 板载摄像头 | |||||||||
 基础板精简 |
千兆×1 | M.2 M | 2.0×4 | ×2 | ×2 | 5V | 5V | 小板型 | ||||
基础板完整 |
千兆×1 | M.2 M | 2.0×4 | ×2 | ×2 | 5V | 5V | 小板型 | ||||
 基础板进阶 |
千兆×1 | M.2 M | 2.0×2 | ×2 | 5V | 5V | LCD 接口直连 | |||||
 触摸扩展板 |
千兆×1 | M.2 M | 2.0×4 | 5V | IPS 屏幕 |
|||||||
 小板型双千兆 |
千兆×2 | 2.0×1 | 5V SH1.0 |
5V | 双网口 | |||||||
 双目视觉 |
千兆×1 | M.2 M | 2.0×4 | ×2 | 5V | 双800万像素 | ||||||
 四路 RS485 |
百兆×1, 千兆×1 |
2.0×2 | ×2 | 5V | 7~36V | 双网口 | ||||||
 WIFI6 双网口 |
百兆×1, 千兆×1 |
M.2 E | 2.0×3 | ×2 | ×2 | 5/12V | 7~36V | WIFI6 双网口 |
||||
 双千兆网口 |
千兆×2 | 3.0×3 | ×2 | ×2 | 5/12V | 7~36V | ||||||
 物联网双千兆 |
千兆×2 | 3.0×2 | ×2 | ×2 | 5/12V | 5V | 5G/4G 接口 | |||||
 物联网工控 |
千兆×1 | Gen2×1 | 2.0×2 | ×2 | ×2 | ×2 | 5/12V | 7~36V | 5G/4G 接口; RS232; RS485; ADC | |||
 PoE B |
千兆×1 | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | 5/12V | 5V | RS232; RS485 | |||
 PoE UPS |
千兆×1 | 2.0×4 | ×2 | ×2 | 5/12V | 7~36V | UPS | |||||
 PoE |
千兆×1 | 3.0×4 | ×2 | ×2 | ×2 | 5/12V | 7~36V | |||||
 树莓派官方 |
③ | 千兆×1 | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | 12V | 12V | |||
 无线扩展 |
千兆×1 | M.2 B / Mini-PCIe |
2.0×3 | 5/12V | 5V 或 7~36V |
5G/4G 接口; RS485; CAN; 导轨 安装 |
||||||
 UPS 无线扩展 |
千兆×1 | M.2 B | 2.0×3 | 5/12V | 5V 或 7~36V |
带 UPS; 5G/4G 接口; RS485; CAN; 导轨 安装 |
||||||
 硬盘扩展主机 |
千兆×2 | M.2 M×2/ Mini-PCIe |
3.0×2 | ×2 | ×2 | 5V | 双 M.2 M KEY 接口 | |||||
 5 寸一体机 |
③ | 千兆×1 | M.2 M | 2.0×4 | ×2 | 5/12V | 5V | |||||
 7 寸一体机 |
千兆×1 | M.2 M | 2.0×4 | 占用 | 占用 | 5/12V 占用 |
7~36V | 摄像头; 触控; 喇叭 | ||||
 13.3寸一体机 |
千兆×1 | 2.0×2 | 12V | 高清触控屏 | ||||||||
 13.3寸 智能魔镜 |
千兆×1 | 2.0×2 | 12V | 高清屏，语音助手 | ||||||||
| 备注 | ① USB 3.0 完全等同于 USB 3.2 Gen1 ② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。 |
|||||||||||
更多丰富的接口
细致的孔位设计
确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看
磁吸盖板设计
盖板采用可拆卸磁吸方案，配合定位柱实现自动复位功能
散热设计
外壳整体金属材质可大面积导热散热
内置可调速风扇配合内部散热鳍片散热更高效
应用示例
适用于专用功能要求的树莓派或其他应用场景
组装说明
资源简介
- 40PIN GPIO 接口
方便连接各种 HAT 模块
- CM4 连接器
适用于 Compute Module 4 的所有版本
- RJ45 双千兆网口
双路 RJ45 千兆网口，支持 10/100/1000M 网络接入
ETHERNET 0: CM4 原生网口
ETHERNET 1: PCIe 扩展网口 - USB 2.0 Type A 接口
支持各种 USB 设备插入
- FAN 接口
方便接入散热风扇，支持调速和测速
- 复位按钮
- BOOT 开关
ON：CM4 开机引导转移到 USB Type C 接口上
OFF：CM4 开机引导为 eMMC 或者 Micro SD
- Type-C 接口
5V 2.5A 供电接口，也可以作为 eMMC 烧录接口
- Micro SD 卡接口
用于接入带系统的 Micro SD 卡，以启动 Compute Module 4 Lite
- RTL8111H
千兆网卡芯片
- 指示灯
PWR：指示树莓派电源状态
SYS：指示树莓派工作状态 - SYSTEM 系统功能切换
EEPROM_WP：防止 EEPROM 被改写
WiFi_DIS：WiFi 禁用，仅供带天线的 CM4 版本使用
BT_DIS：蓝牙禁用，仅供带天线的 CM4 版本使用
产品展示
外形尺寸
关于 CM4 的简介
全新升级，更强大的 CM4
- CPU 升级为 BCM2711，四核 Cortex A72 64 位处理器，性能更强劲
- 更多内存选择 (1GB/2GB/4GB/8GB)，适合做大型的数据编译
- 更高速的 eMMC 闪存，传输速率高达 100 MB/s，比 CM3+ 快 4 倍
- 增加无线模块选项，采用和 Pi4B 相同的 WiFi 和蓝牙模块，提供了板载 PCB 天线和外置天线，更适合工业应用
- 采用 B to B 接插件设计，改变了前几代 CM 系列金手指设计，增强稳定性
- 增加板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
- 增加 PCIe 接口扩展，可灵活添加相关模块
- 点击查看更多关于 CM4 的介绍
