树莓派 CM4 PoE UPS 扩展板
不间断电源 (UPS)，支持同时充电和放电，支持动态路径管理
版本选择
(详细配置，请参考配置清单说明)
UPS 扩展板
配置了三个电池

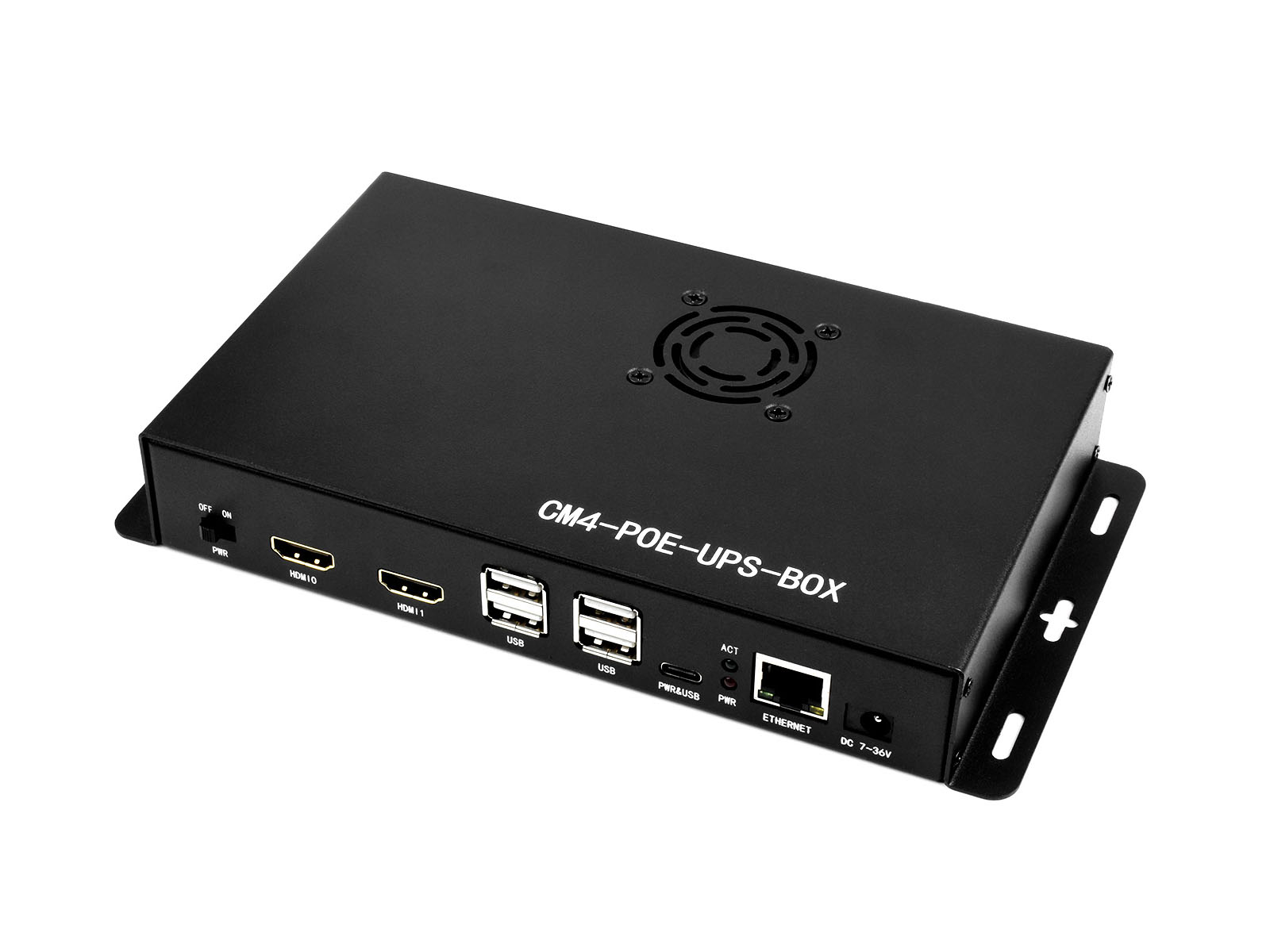

UPS 主机套餐
UPS 扩展板的基础上，配备了铝合金外壳、风扇及电源
扩展板参数
| CM4 卡座 | 适用于 Compute Module 4 的所有版本 |
|---|---|
| 电池规格 | 2600mAh 18650 锂电池 × 3 (并联) |
| 联网 | 千兆以太网 RJ45 接口，集成 802.3af 网络标准的 PoE 电路 (5V/2.5A) |
| USB | USB 2.0 Type A 接口 × 4 |
| 连接器 | Raspberry Pi 40PIN GPIO 接口 |
| M.2 M KEY 接口，支持接入 NVME 固态硬盘，或者 PCIE M.2 M KEY 接口的通信模块 | |
| 显示 | MIPI DSI 接口 × 1 (22pin 0.5mm FPC 连接器) |
| 摄像头 | MIPI CSI-2 接口 × 2 (22pin 0.5mm FPC 连接器) |
| 视频 | HDMI 接口 × 2，支持 4K 30fps 输出 |
| 实时时钟 | RTC 实时时钟，带电池接口和可唤醒 Compute Module 4 的能力 |
| 存储 | 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本) |
| 风扇 | 可调速、可测速、5V / 12V |
| 指示灯 | M.2 状态 LED 灯；CM4 状态 LED 灯 |
| 电源输入 | 7-36V |
| 尺寸 | 175.0 × 108.0mm |
支持同时充电放电
不间断供电
接入外部电源，会同时给系统供电和锂电池充电
断开外部电源，会自动切换成锂电池供电，不会影响系统正常运行
温馨提示
多种方式供电
动态路径管理，供电更稳定
- 可通过 USB 接口、宽电压 DC 电源、PoE 电源这三种方式提供外部电源
- 接入外部电源时，会同时给系统和电池充电，电池充满后处于断开状态，避免电池频繁充放电损害寿命
- 外部电源供电不足时，电池反向供电，外部电源和电池同时供电，确保系统正常运行
- 连接外部电源状态，电池失效或取出也可保持系统正常工作。断开外部电源，会自动切换成锂电池供电，不会影响系统正常运行
安全稳定的电路设计
多重保护
板载电路保护电路，防过充，防过放，放过流，防短路和防反接，同时每个电池有独立自恢复保险丝保护，工作稳定更安全
实时检测模块工作状态
可通过 I2C 接口通信，测量电池电压、电流、功率和剩余电量等参数，检测到电压过低时，可以使用程序控制树莓派，保存数据后再关机，避免 CM4 突然断电而导致数据丢失
更多丰富的接口
本产品不含固态硬盘，需另行购买
细致的孔位设计
确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看

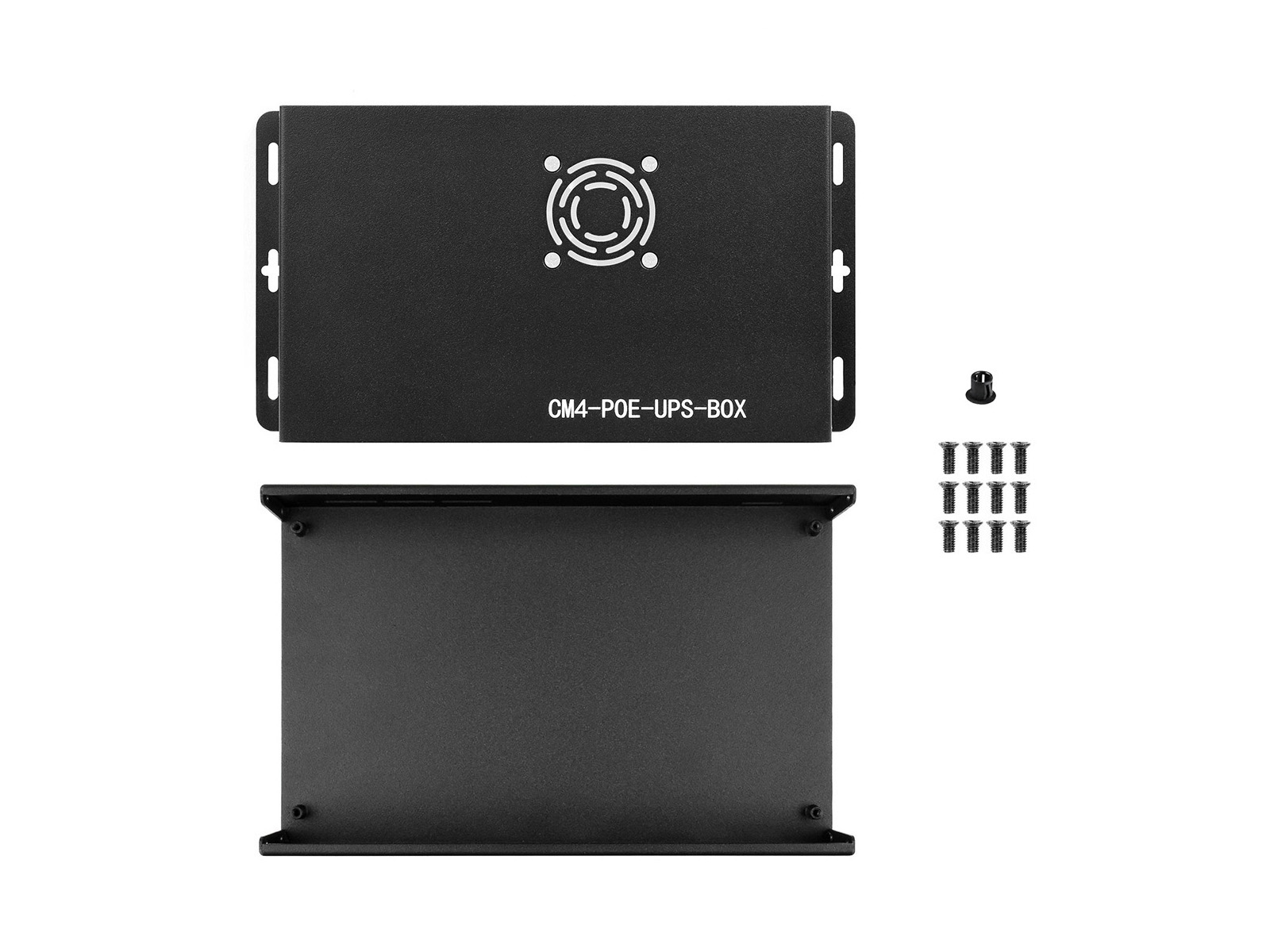

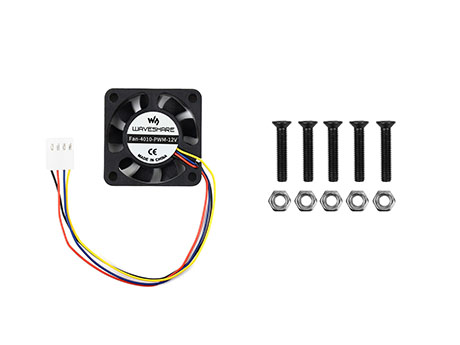

主机套餐配备散热风扇
顶部预留通风口，内置风扇浑然一体，散热效果更好
外壳支持壁挂
两侧设计有壁挂孔位，安装固定更方便
外形尺寸
关于 CM4 的简介
全新升级，更强大的 CM4
- CPU 升级为 BCM2711，四核 Cortex A72 64 位处理器，性能更强劲
- 更多内存选择 (1GB/2GB/4GB/8GB)，适合做大型的数据编译
- 更高速的 eMMC 闪存，传输速率高达 100 MB/s，比 CM3+ 快 4 倍
- 增加无线模块选项，采用和 Pi4B 相同的 WiFi 和蓝牙模块，提供了板载 PCB 天线和外置天线，更适合工业应用
- 采用 B to B 接插件设计，改变了前几代 CM 系列金手指设计，增强稳定性
- 增加板载千兆以太网设计，支持 IEEE1588，适合网络应用开发
- 增加 PCIe 接口扩展，可灵活添加相关模块
- 点击查看更多关于 CM4 的介绍
CM4 扩展板对比
| 接口数量及接口参数 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 产品 | PoE | 网口 | 40PIN GPIO |
PCIe | ① USB |
DSI | HDMI | CSI | RTC | ② 风扇 接口 |
电源 输入 |
特性 |
 NANO A |
2.0×1 | 5V | CM4 大小 |
|||||||||
 NANO B |
千兆×1 | 2.0×1 | 5V | CM4 大小 |
||||||||
 NANO C |
2.0×1 | 5V | 板载摄像头 | |||||||||
 基础板精简 |
千兆×1 | M.2 M | 2.0×4 | ×2 | ×2 | 5V | 5V | 小板型 | ||||
基础板完整 |
千兆×1 | M.2 M | 2.0×4 | ×2 | ×2 | 5V | 5V | 小板型 | ||||
 基础板进阶 |
千兆×1 | M.2 M | 2.0×2 | ×2 | 5V | 5V | LCD 接口直连 | |||||
 触摸扩展板 |
千兆×1 | M.2 M | 2.0×4 | 5V | IPS 屏幕 |
|||||||
 小板型双千兆 |
千兆×2 | 2.0×1 | 5V SH1.0 |
5V | 双网口 | |||||||
 双目视觉 |
千兆×1 | M.2 M | 2.0×4 | ×2 | 5V | 双800万像素 | ||||||
 四路 RS485 |
百兆×1, 千兆×1 |
2.0×2 | ×2 | 5V | 7~36V | 双网口 | ||||||
 WIFI6 双网口 |
百兆×1, 千兆×1 |
M.2 E | 2.0×3 | ×2 | ×2 | 5/12V | 7~36V | WIFI6 双网口 |
||||
 双千兆网口 |
千兆×2 | 3.0×3 | ×2 | ×2 | 5/12V | 7~36V | ||||||
 物联网双千兆 |
千兆×2 | 3.0×2 | ×2 | ×2 | 5/12V | 5V | 5G/4G 接口 | |||||
 物联网工控 |
千兆×1 | Gen2×1 | 2.0×2 | ×2 | ×2 | ×2 | 5/12V | 7~36V | 5G/4G 接口; RS232; RS485; ADC | |||
 PoE B |
千兆×1 | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | 5/12V | 5V | RS232; RS485 | |||
 PoE UPS |
千兆×1 | 2.0×4 | ×2 | ×2 | 5/12V | 7~36V | UPS | |||||
 PoE |
千兆×1 | 3.0×4 | ×2 | ×2 | ×2 | 5/12V | 7~36V | |||||
 树莓派官方 |
③ | 千兆×1 | Gen2×1 | 2.0×4 | ×2 | ×2 | ×2 | 12V | 12V | |||
 无线扩展 |
千兆×1 | M.2 B / Mini-PCIe |
2.0×3 | 5/12V | 5V 或 7~36V |
5G/4G 接口; RS485; CAN; 导轨 安装 |
||||||
 UPS 无线扩展 |
千兆×1 | M.2 B | 2.0×3 | 5/12V | 5V 或 7~36V |
带 UPS; 5G/4G 接口; RS485; CAN; 导轨 安装 |
||||||
 硬盘扩展主机 |
千兆×2 | M.2 M×2/ Mini-PCIe |
3.0×2 | ×2 | ×2 | 5V | 双 M.2 M KEY 接口 | |||||
 5 寸一体机 |
③ | 千兆×1 | M.2 M | 2.0×4 | ×2 | 5/12V | 5V | |||||
 7 寸一体机 |
千兆×1 | M.2 M | 2.0×4 | 占用 | 占用 | 5/12V 占用 |
7~36V | 摄像头; 触控; 喇叭 | ||||
 13.3寸一体机 |
千兆×1 | 2.0×2 | 12V | 高清触控屏 | ||||||||
 13.3寸 智能魔镜 |
千兆×1 | 2.0×2 | 12V | 高清屏，语音助手 | ||||||||
| 备注 | ① USB 3.0 完全等同于 USB 3.2 Gen1 ② 风扇接口若无特殊说明，通常是 2510-4P 类型接口。 ③ PoE 功能只有 PoE 管脚，不带 PoE 模块，需外接 PoE 模块才能支持 PoE 功能。若无特别说明，本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。 |
|||||||||||
