RP2350 触摸液晶开发板
基于树莓派 RP2350 设计
版本选择
RP2350-Touch-LCD-2
基础版本
RP2350-Touch-LCD-2-C
带 OV5640 摄像头版本
产品特性
本产品是一款低成本、高性能的微控制器开发板。在较小的板型下，板载了 2 英寸电容触摸 LCD 屏、摄像头接口、Micro SD 卡槽、锂电池充电芯片以及六轴传感器 (三轴加速度计与三轴陀螺仪) 等外设，便于开发和集成到产品中。
- 采用 Raspberry Pi 设计的 RP2350 微控制器芯片
- 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz
- 内置 520KB 的 SRAM 和 16MB 的片上 Flash
- 采用 Type-C 接口，无需纠结正反插
- 板载 2 英寸电容触摸 LCD 屏，240 × 320 分辨率，262K 彩色
- 板载摄像头接口，兼容 OV2640 和 OV5640 等主流摄像头，适用于图像和视频采集
- 板载锂电池充放电接口，适用于移动场景
- USB1.1 主机和设备支持
- 支持低功耗睡眠和休眠模式
- 可通过 USB 识别为大容量存储器进行拖放式下载程序
- 引出 22 个多功能的 GPIO 引脚
- 2 个 SPI、2 个 I2C、2 个 UART、2 个 12 位 ADC 以及 14 个可控 PWM 通道
- 精确的片上时钟和定时器
- 板载温度传感器
- 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

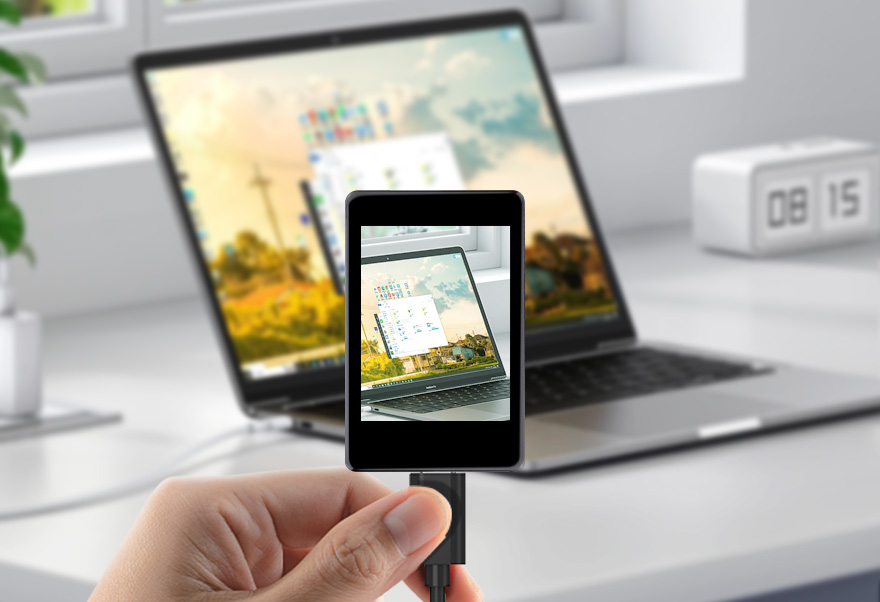

IPS 显示面板
出色的显示性能，262K 彩色，可视角度广

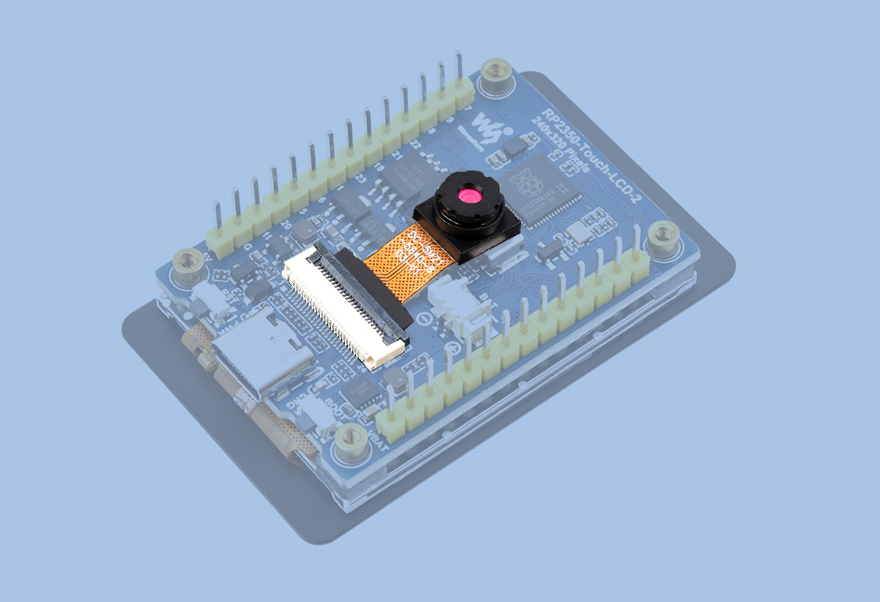

支持 OV2640 / OV5640 等
主流摄像头
可选配带 OV5640 摄像头的版本，OV5640 摄像头支持 500 万像素，
适用于图像采集、视频监控等应用场景，满足多样化需求
使用示例
基础版本不含摄像头，可选配带 OV5640 摄像头版本
独特的双核、双架构
RP2350 独特的双核、双架构功能允许用户在一对行业标准的
Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员有机会在稳定的、支持良好的环境中尝试 RISC-V 架构
支持 C/C++，MicroPython，Arduino
配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
资源简介
引脚定义
产品尺寸
Pico 选型对比
| 产品 | 稳压芯片 | USB | Flash | 锂电池口 | 特性 |
|---|---|---|---|---|---|
| RP2350 主芯片 | |||||
 Pico 2 | DC-DC, 800mA | Micro USB | 4MB | - | - |
 Pico 2 W | DC-DC, 800mA | Micro USB | 4MB | - | Wi-Fi, 蓝牙 |
 Type-A 版 | LDO, 500mA | Type-A | 4MB | - | - |
 Type-C 版 | LDO, 800mA | Type-C | 4MB | - | - |
 微型版 | LDO, 800mA | 分体式 Type-C | 4MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
 网口版 | LDO, 800mA | Type-C | 4MB | - | 带网口 |
 USB 口版 | LDO, 500mA | Type-C，Type-A | 2MB | - | 板载 PIO-USB Type-A 接口 |
 1.28" 圆形 LCD 版 | LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸 IPS |
 1.28" 圆形触摸 LCD 版 | LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸 触摸屏 |
 1.43" 圆形触摸AMOLED版 | DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) | 1.43 英寸 AMOLED 触摸屏 |
 1.69" 圆角触摸LCD版 | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.69 英寸 触摸屏 |
 2" 圆角触摸 LCD 版 | DC-DC,2000mA | Type-C | 16MB | 支持(边充边放) | 2 英寸 触摸屏 |
 2.8" 触摸LCD版 | LDO, 800mA | Type-C | 16MB | 支持(边充边放) | 2.8 英寸 IPS 触摸屏 |
 0.96" LCD 版 | DC-DC, 2000mA | Type-C | 4MB | 支持(边充边放) | 0.96 英寸 IPS |
 升级版 | DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
| RP2040 主芯片 | |||||
 Pico W | DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
 Pico WH | DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
 Pico | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Pico H | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Type-A 版 | LDO, 500mA | Type-A | 4MB | - | - |
 Type-C 版 | LDO, 800mA | Type-C | 2MB | - | - |
 微型版 | LDO, 500mA | 分体式 Type-C | 2MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
 RBG 矩阵版 | LDO, 500mA | Type-C | 2MB | - | 板载 5 × 5 RGB LED 矩阵 |
 网口版 | LDO, 500mA | Type-C | 4MB | - | 带网口 |
 蓝牙版 | LDO, 300mA | 分体式 Type-C | 2MB | - | 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口 |
 0.99" 圆形 LCD 带外壳版 | LDO, 500mA | Type-C | 2MB | - | 0.99 英寸 IPS，CNC 金属外壳 |
 1.28" 圆形 LCD 版 | LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS |
 1.28" 圆形 LCD 带外壳版 | LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS，CNC 金属外壳 |
 1.28" 圆形触摸 LCD 版 | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏 |
 1.28" 圆形触摸 LCD 带外壳版 | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏，CNC 金属外壳 |
 1.69" 圆角触摸 LCD | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.69 英寸触摸屏 |
 0.96" LCD 版 | DC-DC, 2000mA | Type-C | 2MB | 支持(边充边放) | 0.96 英寸 IPS |
 升级版 | DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
 DVI 接口版 | LDO, 300mA | Type-C | 16MB | 支持(边充边放) | 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口 |
 摄像头 LCD 版 | - | Type-C | 16MB | - | 板载灰度摄像头、1.14 英寸 IPS |
Pico 教学视频
(更多视频，持续更新中……)
