RP2350 2.8 英寸电容屏开发板
SPI 接口显示屏，240 × 320 分辨率，多种外设接口
产品特性
本产品是一款微雪 (Waveshare) 设计的低成本、高性能的微控制器开发板，板载 2.8 英寸 LCD 屏、锂电池充电芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC 等外设，方便开发并嵌入应用到产品中。可流畅运行 LVGL 等 GUI 界面程序。
主要功能特性有：
- 采用 Raspberry Pi 设计的 RP2350 微控制器芯片
- 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率高达 150MHz
- 内置 520KB 的 SRAM 和 16MB 的片上 Flash
- 板载 2.8 英寸 LCD 屏，240 × 320 分辨率，262K 彩色
- 支持 I2C 接口控制电容触摸，5 点触控，支持中断
- 引出 UART、I2C 以及部分 IO 接口，集成全速 USB 串口
- 板载喇叭、QMI8658 六轴传感器、RTC 时钟传感器、Micro SD 卡座和电池充电管理模块等
- 可通过 USB 识别为大容量存储器进行拖放式下载程序
- 支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式
应用场景
IPS 显示面板
出色的显示性能，262K 彩色，可视角度广
电容式 5 点触控
轻轻触控，所见即所得，灵活操作，畅享多点 UI 交互,
通过 I2C 信号引出触摸功能，支持 5 点触控
支持 C/C++，MicroPython，Arduino
配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
支持扩展多种外设
可通过 GPIO、UART、I2C 等接口接入更多扩展设备
资源简介
- RP2350A
双核、双架构处理器，高达 150MHz 运行频率
- W25Q128JVSIQ
16MB NOR-Flash
- QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- RTC 时钟芯片
PCF85063 RTC 时钟
- PCM5101 音频解码芯片
- 功放芯片
- 音量调节旋钮
- 电池充电管理芯片
- ME6217C33M5G
低压降 LDO，电流 (Max) 800mA
- Micro SD 卡座
- 电池供电控制按键
需运行相关程序实现
- RESET 按键
- BOOT 按键
- 12PIN 多功能接口
- USB Type-C 接口
- I2C 接口
内接其他芯片，仅允许外接 I2C 设备，不可映射为其他功能
- UART 接口
- MX1.25 电池接口
MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
- RTC 电池接口
接入可充电的 RTC 电池

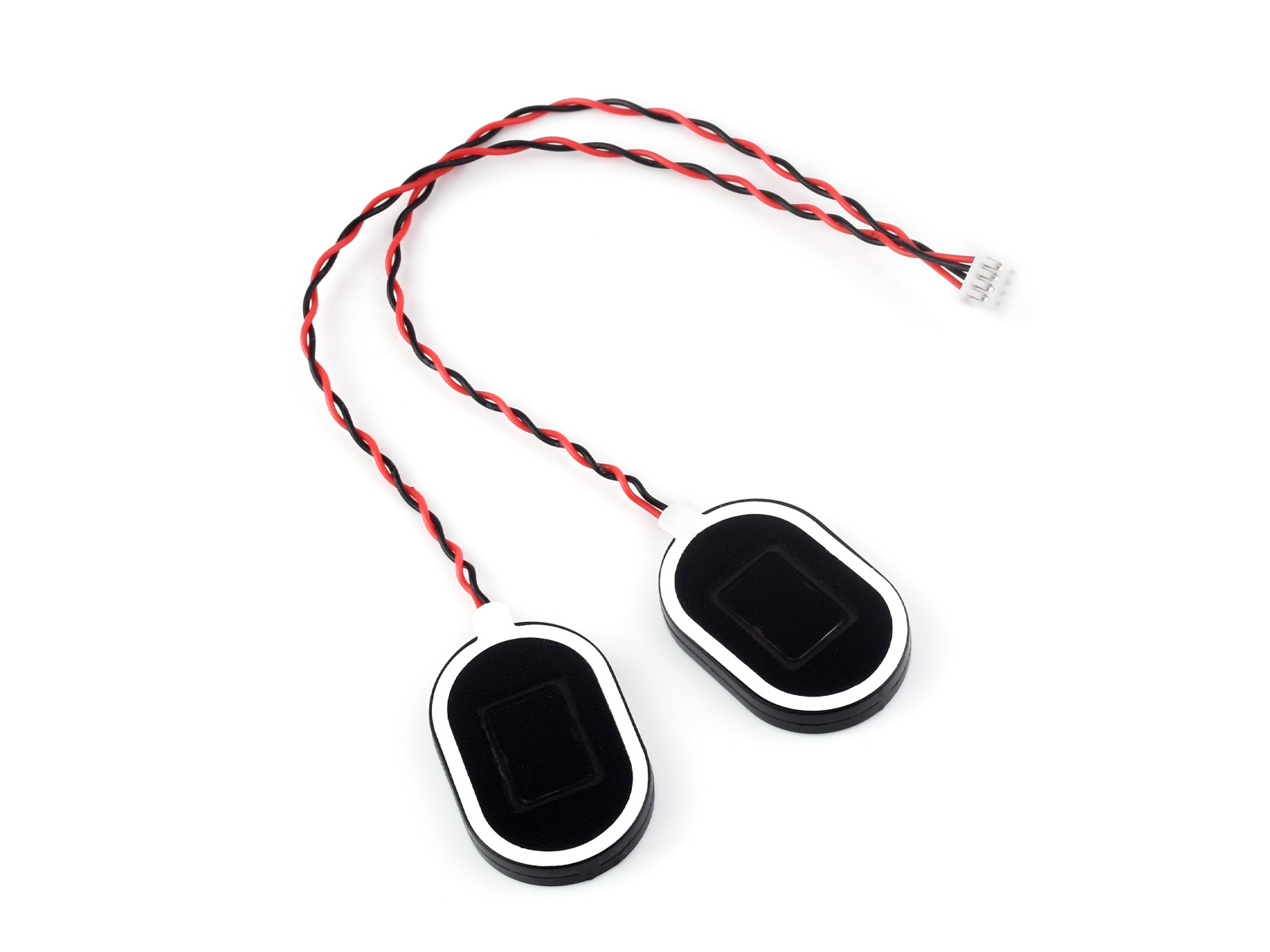

- 喇叭接口
配套 8Ω 2W 2030 喇叭
- 电源指示灯
- 充电指示灯
在连接系统电池时，充电为常亮，充满熄灭 (未连接系统电池时，状态不定)
应用示例
图片仅供参考，详细配置请查看配置清单
产品尺寸
Pico 选型对比
| 产品 | 稳压芯片 | USB | Flash | 锂电池口 | 特性 |
|---|---|---|---|---|---|
| RP2350 主芯片 | |||||
 Pico 2 | DC-DC, 800mA | Micro USB | 4MB | - | - |
 Pico 2 W | DC-DC, 800mA | Micro USB | 4MB | - | Wi-Fi, 蓝牙 |
 Type-A 版 | LDO, 500mA | Type-A | 4MB | - | - |
 Type-C 版 | LDO, 800mA | Type-C | 4MB | - | - |
 微型版 | LDO, 800mA | 分体式 Type-C | 4MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
 网口版 | LDO, 800mA | Type-C | 4MB | - | 带网口 |
 USB 口版 | LDO, 500mA | Type-C，Type-A | 2MB | - | 板载 PIO-USB Type-A 接口 |
 1.28" 圆形 LCD 版 | LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸 IPS |
 1.28" 圆形触摸 LCD 版 | LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸 触摸屏 |
 1.43" 圆形触摸AMOLED版 | DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) | 1.43 英寸 AMOLED 触摸屏 |
 1.69" 圆角触摸LCD版 | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.69 英寸 触摸屏 |
 2" 圆角触摸 LCD 版 | DC-DC,2000mA | Type-C | 16MB | 支持(边充边放) | 2 英寸 触摸屏 |
 2.8" 触摸LCD版 | LDO, 800mA | Type-C | 16MB | 支持(边充边放) | 2.8 英寸 IPS 触摸屏 |
 0.96" LCD 版 | DC-DC, 2000mA | Type-C | 4MB | 支持(边充边放) | 0.96 英寸 IPS |
 升级版 | DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
| RP2040 主芯片 | |||||
 Pico W | DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
 Pico WH | DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
 Pico | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Pico H | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Type-A 版 | LDO, 500mA | Type-A | 4MB | - | - |
 Type-C 版 | LDO, 800mA | Type-C | 2MB | - | - |
 微型版 | LDO, 500mA | 分体式 Type-C | 2MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
 RBG 矩阵版 | LDO, 500mA | Type-C | 2MB | - | 板载 5 × 5 RGB LED 矩阵 |
 网口版 | LDO, 500mA | Type-C | 4MB | - | 带网口 |
 蓝牙版 | LDO, 300mA | 分体式 Type-C | 2MB | - | 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口 |
 0.99" 圆形 LCD 带外壳版 | LDO, 500mA | Type-C | 2MB | - | 0.99 英寸 IPS，CNC 金属外壳 |
 1.28" 圆形 LCD 版 | LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS |
 1.28" 圆形 LCD 带外壳版 | LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS，CNC 金属外壳 |
 1.28" 圆形触摸 LCD 版 | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏 |
 1.28" 圆形触摸 LCD 带外壳版 | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏，CNC 金属外壳 |
 1.69" 圆角触摸 LCD | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.69 英寸触摸屏 |
 0.96" LCD 版 | DC-DC, 2000mA | Type-C | 2MB | 支持(边充边放) | 0.96 英寸 IPS |
 升级版 | DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
 DVI 接口版 | LDO, 300mA | Type-C | 16MB | 支持(边充边放) | 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口 |
 摄像头 LCD 版 | - | Type-C | 16MB | - | 板载灰度摄像头、1.14 英寸 IPS |
