RP2350

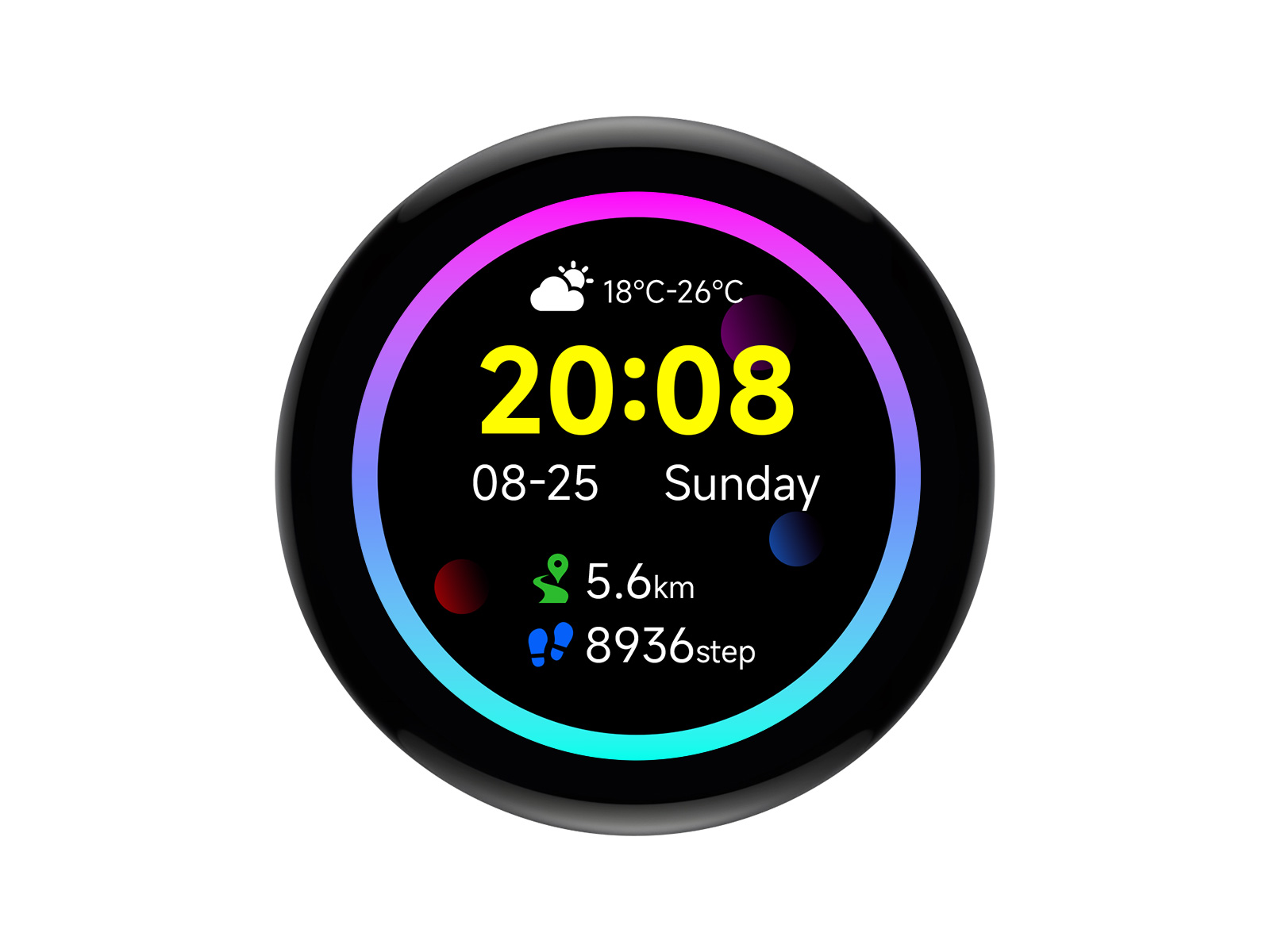

1.43 英寸 AMOLED 屏开发板
466 × 466 分辨率，AMOLED 圆形触控屏，板载多种外设接口
版本选择
不带外壳版本

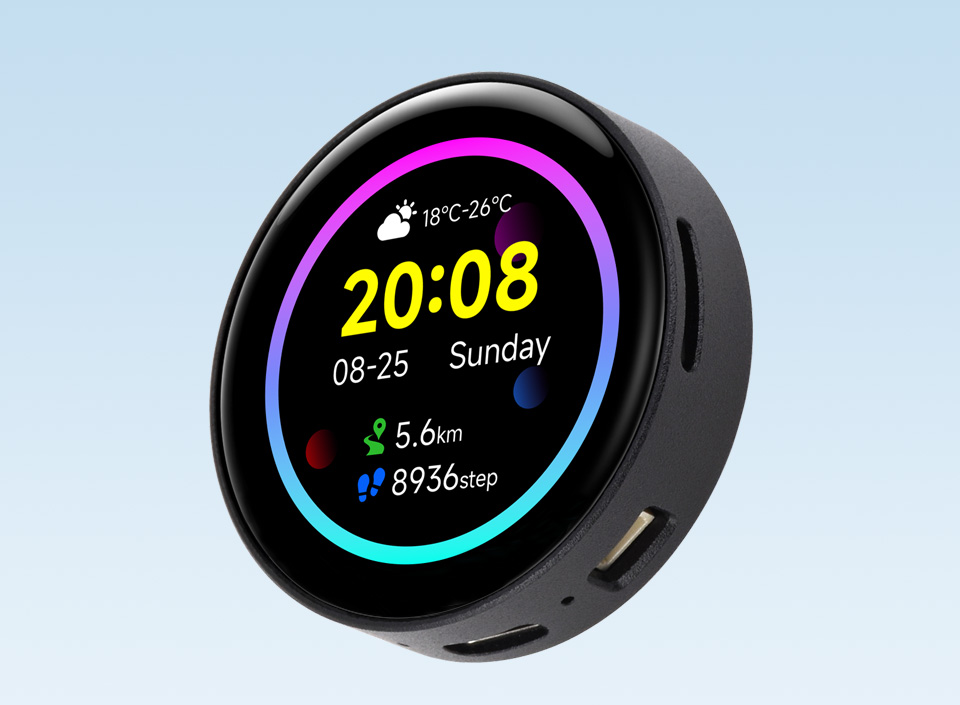

带外壳版本
产品特性
本产品采用 RP2350 芯片, 内置大容量 Flash。配备 1.43 英寸高清 AMOLED 显示屏，可流畅运行 LVGL 等 GUI 程序。板载 RTC、IMU、Micro SD 卡槽及锂电池充电功能，外设资源丰富，同时预留 USB、UART、I2C 及 GPIO 等接口，提供灵活扩展能力，是快速开发基于 RP2350 的 HMI 应用的理想选择。
- 独特的双核、双架构，搭载双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率高达 150MHz
- 内置 520KB SRAM 和 16MB 片上 Flash
- 板载 1.43 英寸 AMOLED 显示屏，分辨率 466 × 466，支持 16.7M 色彩
- AMOLED 屏幕显示接口为 SPI 接口，电容触摸接口为 I2C 接口,支持中断输出
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，支持运动姿态检测、计步等功能
- 板载 PCF85063 RTC 芯片，预留 SH1.0 电池插槽 (支持充电)，便于 RTC 功能的实现
- 板载 RST、BOOT 侧边按钮
- 板载 3.7V MX1.25 锂电池充放电接口
- 板载 Micro SD 卡槽，支持外接 Micro SD 卡存储图片或文件
- 板载 USB Type-C 接口，可用于供电、下载及调试，开发更便捷
- 引出 UART 和 I2C SH1.0 4PIN 接口，并预留 2 × 14PIN 1.27mm 间距的接口
- 可选配 CNC 精美外壳，标注清晰，美观便携
AMOLED 屏参数
| 显示面板 | AMOLED | 显示尺寸 | 1.43inch |
|---|---|---|---|
| 显示分辨率 | 466 × 466 | 显示颜色 | 16.7M |
| 显示亮度 | 350cd/㎡ | 对比度 | 60000:1 |
| 通信接口 | SPI | 驱动 IC | CO5300 |
| 触控 | 支持 | 触控 IC | FT6146 |
应用场景

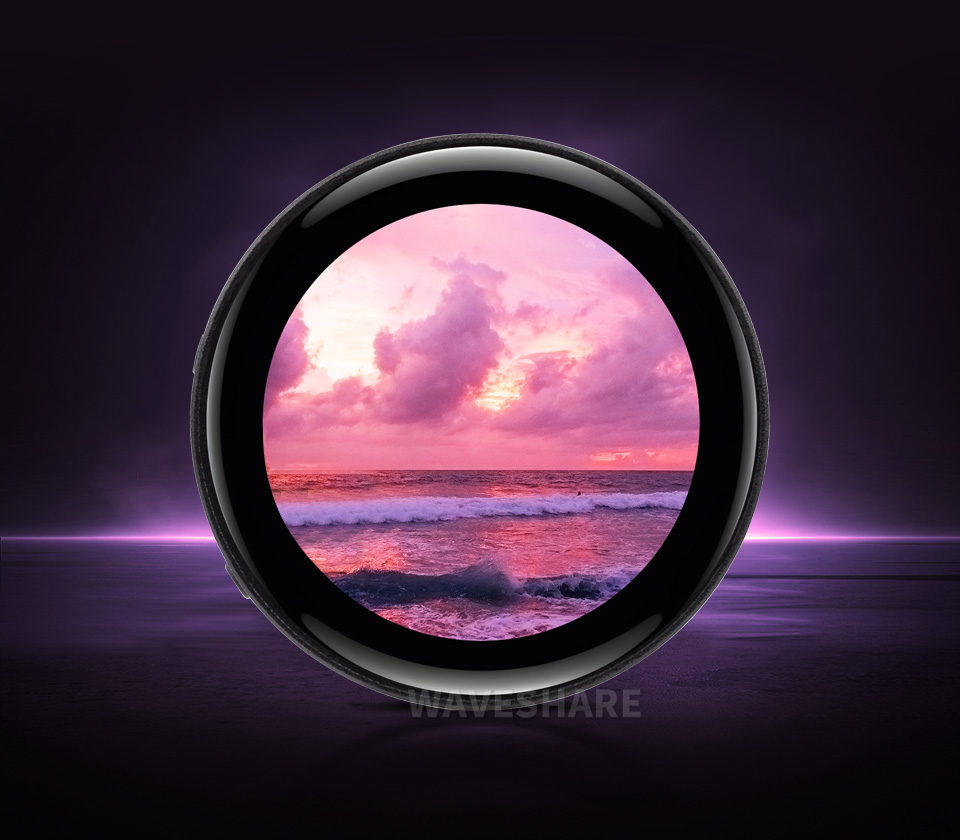

采用 AMOLED 屏幕
AMOLED 被称为下一代的显示技术，相比传统的 LCD 屏幕，拥有更为精准的控光能力，呈现出更细腻的色彩和更多的细节，影像画面更为生动
广视角
卓越的显示性能，16.7M 彩色，可视角度广
支持 C/C++，MicroPython，Arduino
配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
接口定义
引出多种接口，方便扩展开发，灵活性更强
资源简介
- RP2350A
双核、双架构处理器，高达 150MHz 运行频率
- W25Q128JVSIQ
16MB NOR-Flash
- QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- PCF85063
RTC 时钟芯片
- MX1.25 电池接口
MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电
- Micro SD 卡槽 (背面)
- RTC 电池接口
接入可充电的 RTC 电池
(只支持可充电的 RTC 电池)
- I2C 接口
- 充电指示灯
- Type-C 接口
可以用于下载程序，并且支持 USB1.1 主机和从设备
- 电源指示灯
- UART 接口
- BOOT 按键
复位时按下，进入下载模式
- Reset 按键
复位按键
- ETA6098
高效锂电池充电芯片
- MP1605GTF-Z
DC-DC 电源芯片
产品尺寸

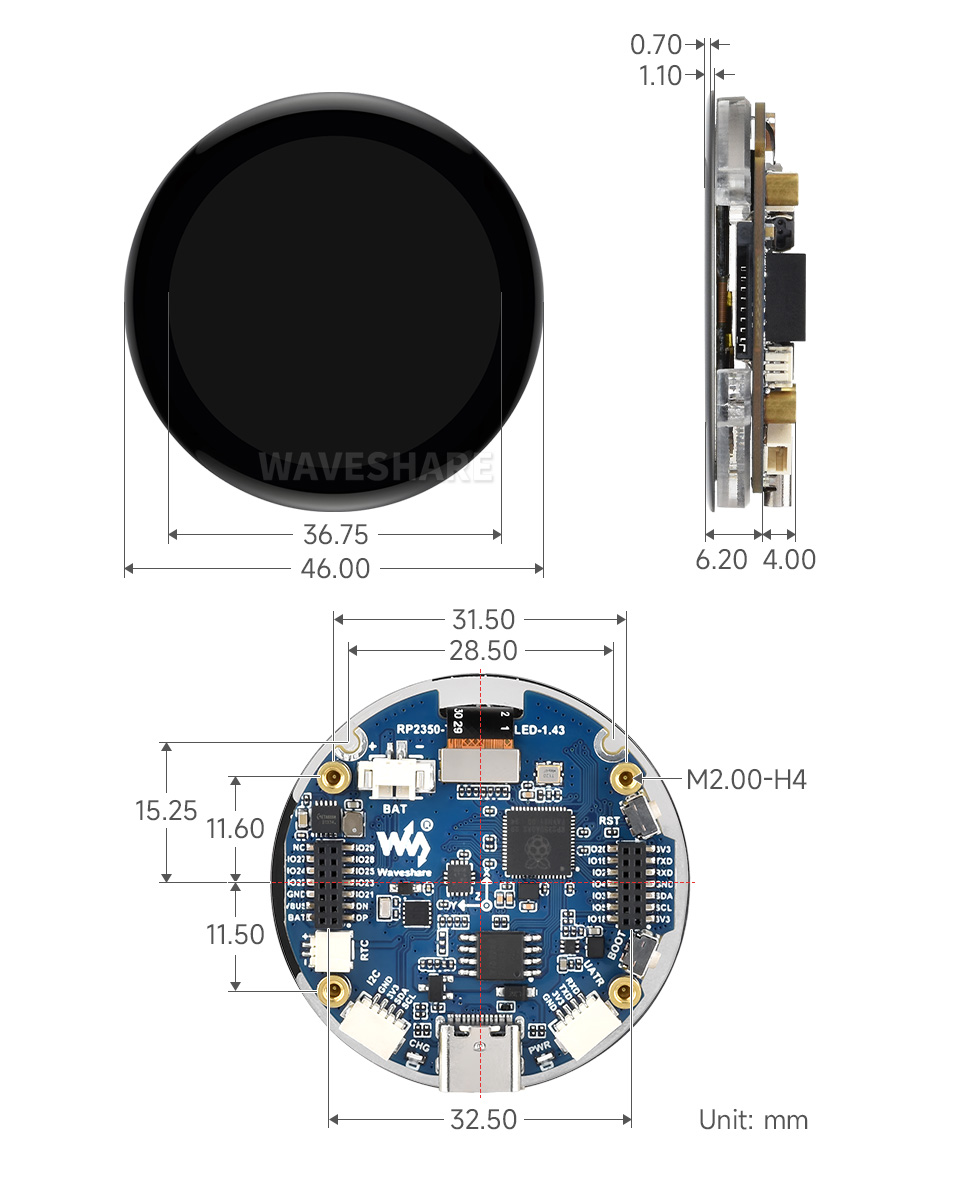

不带外壳版本

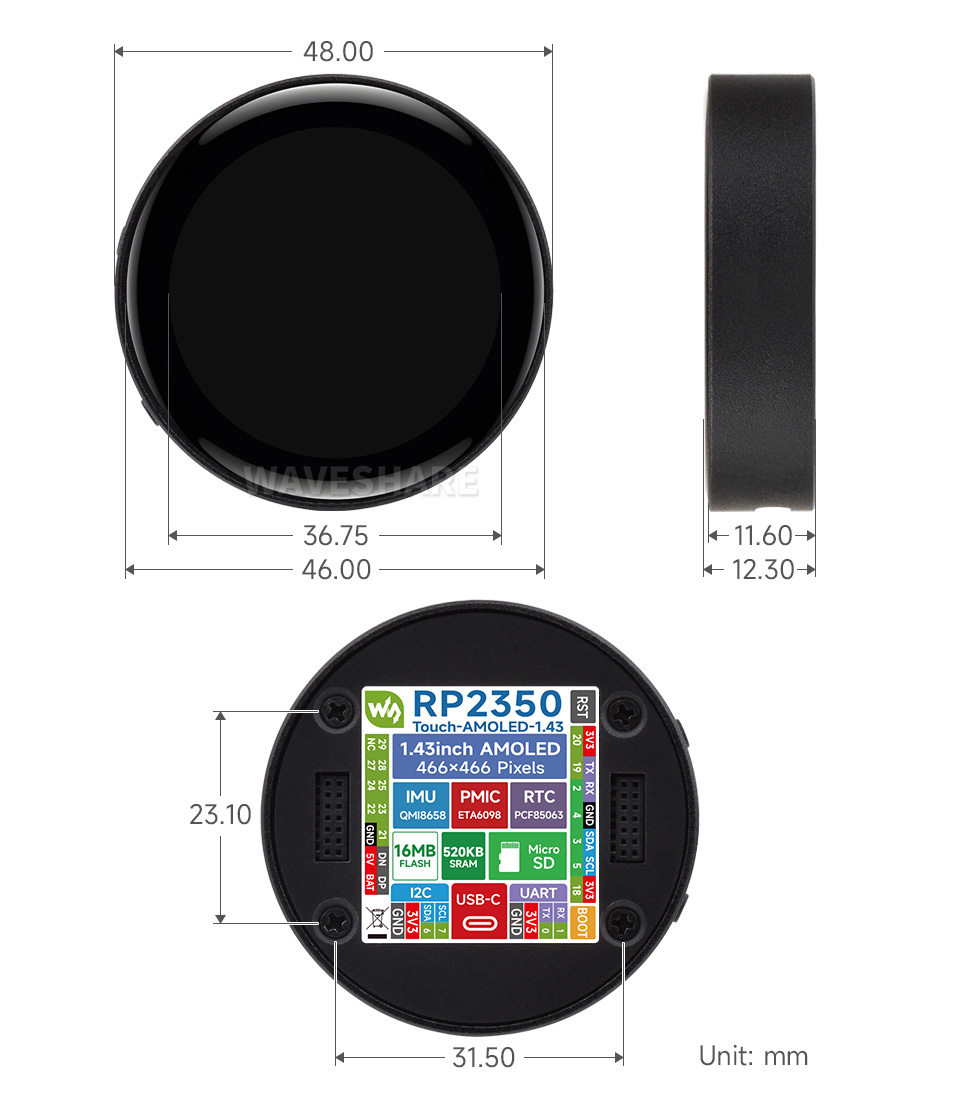

带外壳版本
Pico 选型对比
| 产品 | 稳压芯片 | USB | Flash | 锂电池口 | 特性 |
|---|---|---|---|---|---|
| RP2350 主芯片 | |||||
 Pico 2 | DC-DC, 800mA | Micro USB | 4MB | - | - |
 Pico 2 W | DC-DC, 800mA | Micro USB | 4MB | - | Wi-Fi, 蓝牙 |
 Type-A 版 | LDO, 500mA | Type-A | 4MB | - | - |
 Type-C 版 | LDO, 800mA | Type-C | 4MB | - | - |
 微型版 | LDO, 800mA | 分体式 Type-C | 4MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
 网口版 | LDO, 800mA | Type-C | 4MB | - | 带网口 |
 USB 口版 | LDO, 500mA | Type-C，Type-A | 2MB | - | 板载 PIO-USB Type-A 接口 |
 1.28" 圆形 LCD 版 | LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸 IPS |
 1.28" 圆形触摸 LCD 版 | LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸 触摸屏 |
 1.43" 圆形触摸AMOLED版 | DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) | 1.43 英寸 AMOLED 触摸屏 |
 1.69" 圆角触摸LCD版 | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.69 英寸 触摸屏 |
 2" 圆角触摸 LCD 版 | DC-DC,2000mA | Type-C | 16MB | 支持(边充边放) | 2 英寸 触摸屏 |
 2.8" 触摸LCD版 | LDO, 800mA | Type-C | 16MB | 支持(边充边放) | 2.8 英寸 IPS 触摸屏 |
 0.96" LCD 版 | DC-DC, 2000mA | Type-C | 4MB | 支持(边充边放) | 0.96 英寸 IPS |
 升级版 | DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
| RP2040 主芯片 | |||||
 Pico W | DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
 Pico WH | DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
 Pico | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Pico H | DC-DC, 800mA | Micro USB | 2MB | - | - |
 Type-A 版 | LDO, 500mA | Type-A | 4MB | - | - |
 Type-C 版 | LDO, 800mA | Type-C | 2MB | - | - |
 微型版 | LDO, 500mA | 分体式 Type-C | 2MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
 RBG 矩阵版 | LDO, 500mA | Type-C | 2MB | - | 板载 5 × 5 RGB LED 矩阵 |
 网口版 | LDO, 500mA | Type-C | 4MB | - | 带网口 |
 蓝牙版 | LDO, 300mA | 分体式 Type-C | 2MB | - | 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口 |
 0.99" 圆形 LCD 带外壳版 | LDO, 500mA | Type-C | 2MB | - | 0.99 英寸 IPS，CNC 金属外壳 |
 1.28" 圆形 LCD 版 | LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS |
 1.28" 圆形 LCD 带外壳版 | LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS，CNC 金属外壳 |
 1.28" 圆形触摸 LCD 版 | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏 |
 1.28" 圆形触摸 LCD 带外壳版 | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏，CNC 金属外壳 |
 1.69" 圆角触摸 LCD | LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.69 英寸触摸屏 |
 0.96" LCD 版 | DC-DC, 2000mA | Type-C | 2MB | 支持(边充边放) | 0.96 英寸 IPS |
 升级版 | DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
 DVI 接口版 | LDO, 300mA | Type-C | 16MB | 支持(边充边放) | 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口 |
 摄像头 LCD 版 | - | Type-C | 16MB | - | 板载灰度摄像头、1.14 英寸 IPS |
