1.27寸RGB OLED模块 128×96分辨率 262K彩色 SPI通信

采用SSD1351控制芯片，支持3/4-wire SPI通信，提供配套资料手册 (Raspberry Pi/Arduino/STM32 等示例程序)
价格
原价
型号
1.27inch RGB OLED Module
SKU
24691
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

0.95" 弯排针 (65K) 0.95" 直排针 (65K) 0.96" 64*128 (65K) 1.27" 128*96 (262K) 1.5" 128*128 (65K)
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

1.27 英寸 OLED 模块

内置 SSD1351 驱动芯片，使用 SPI 接口通信

提供树莓派、Arduino、STM32 等例程资料

1.27 英寸 OLED 模块
  • 尺寸 1.27 英寸
  • 分辨率 128 × 96
  • RGB 背光 262K 彩色
  • 通信接口 SPI
  • 显示面板 面板
  • 驱动芯片 SSD1351

产品特性

  • 128 × 96 分辨率 OLED 显示屏，262K 彩色，能清晰地显示彩色图片
  • 使用 SPI 控制，确保不会占用太多接口引脚资源
  • 提供完善的配套资料手册 (Raspberry Pi/Arduino/STM32 等示例程序)

产品参数

工作电压 3.3V/5V 分辨率 128 × 96 pixels
通信接口 3/4-wire SPI 显示尺寸 25.708 × 19.28mm
显示面板 OLED 像素大小 0.047 × 0.185mm
控制芯片 SSD1351 产品尺寸 42.2 × 29.0mm

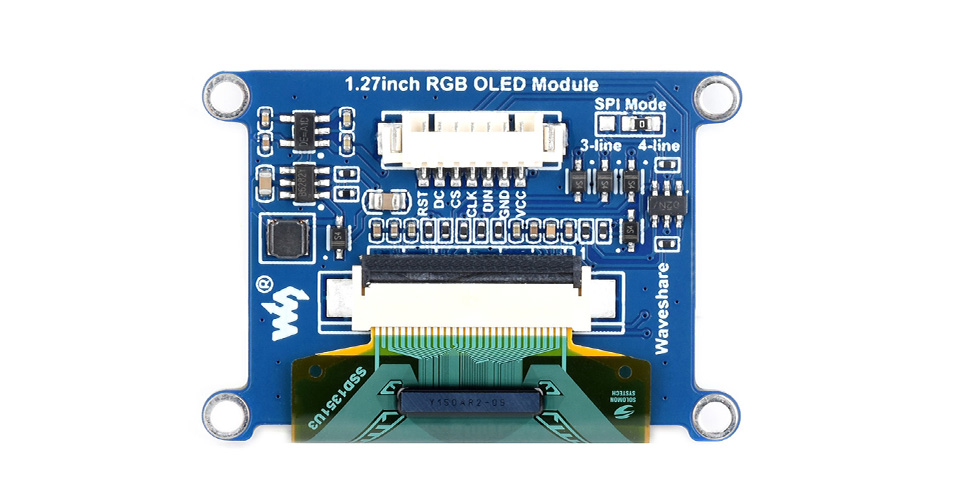

控制接口

1.27 英寸 OLED 模块控制接口
RST 复位，低电平有效
DC 数据/命令，低电平表示命令，高电平表示数据
CS 片选，低电平有效
CLK 时钟信号输入
DIN 数据输入
GND 电源地
VCC 电源正 (3.3V / 5V 电源输入)

硬件连接

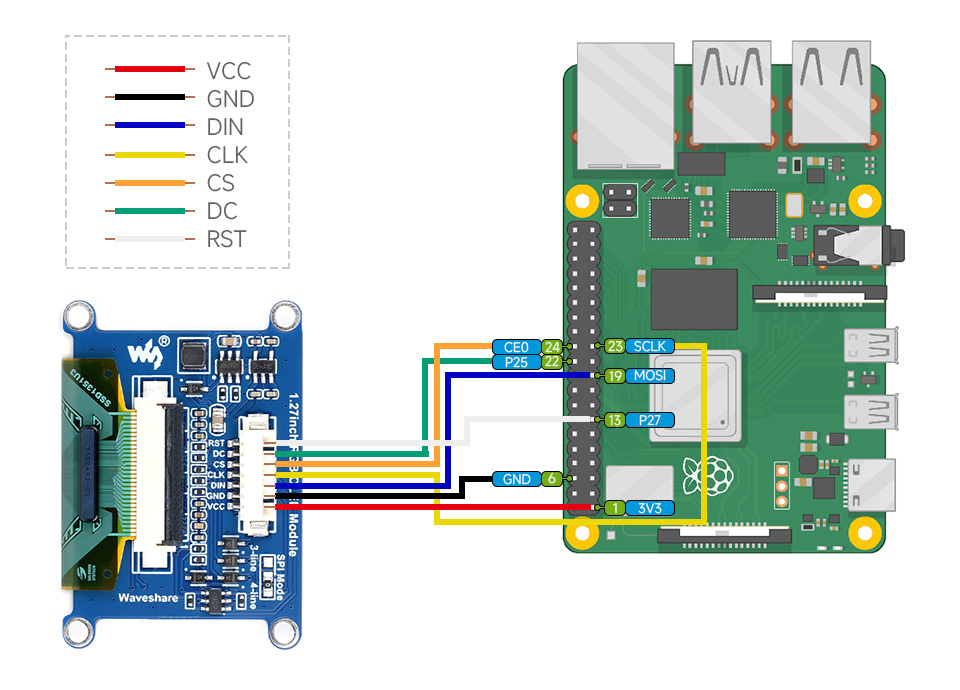

接入 Raspberry Pi 主板

1.27 英寸 OLED 模块硬件连接

接入 Arduino 主板

1.27 英寸 OLED 模块硬件连接

应用示例

1.27 英寸 OLED 模块应用示例

图片仅供展示，本产品不含 STM32 主板

产品展示

1.27 英寸 OLED 模块产品展示

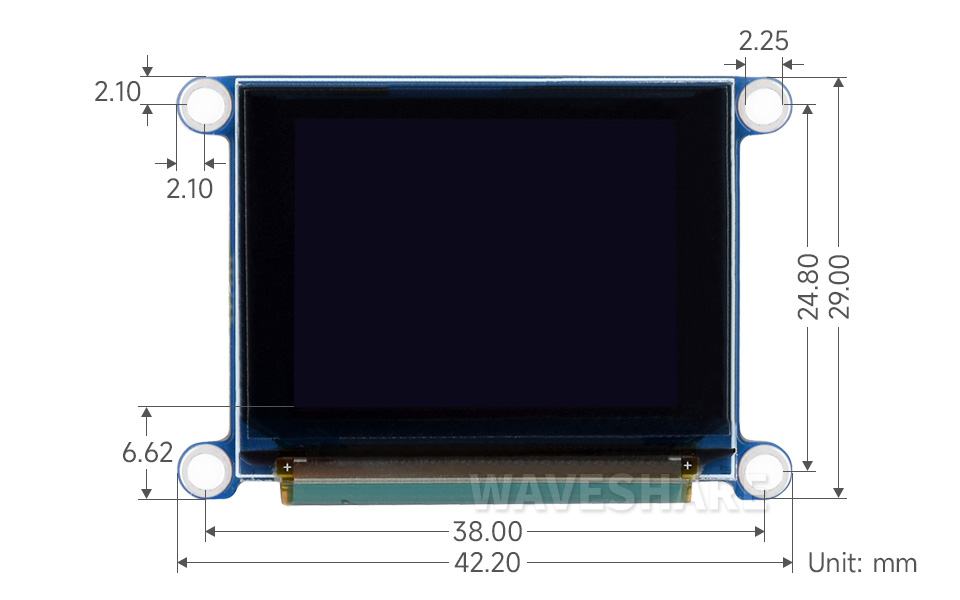

产品尺寸

1.27 英寸 OLED 模块产品尺寸

产品选型


型号 类型 显示颜色 分辨率 显示面积
(mm×mm)		 支持接口 驱动芯片 尺寸
(mm×mm)		 排针接口
0.49inch OLED Module OLED 白色 64×32 14.40×11.50 I2C SSD1315 15.5×13.0 MX1.25端子
0.71inch LCD Module IPS 65K彩色 160×160 18.00×18.00 4-wire SPI GC9D01 20.1×22.3 SH1.0端子
0.71inch DualEye LCD Module IPS 65K彩色 160×160 18.00×18.00 SPI GC9D01 20.00×51.00 SH1.0端子
0.85inch LCD Module IPS 65K彩色 128×128 15.21×15.21 4-wire SPI GC9107 19.0×22.5 GH1.25端子
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 弯排针
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排针
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C		 SSD1306 33.0×33.5 弯排针
0.96inch OLED (B) OLED 黄蓝双色块* 128×64 21.70×11.20 3/4-wire SPI、
I2C		 SSD1306 33.0×33.5 直排针
0.96inch OLED Module (C) OLED 黄蓝双色块* 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (D) OLED 白色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch OLED Module (E) OLED 蓝色 128×64 21.74×11.18 4-wire SPI、I2C SSD1315 26.0×26.0 直排针
0.96inch RGB OLED Module OLED 65K彩色 64×128 10.862×21.736 3/4-wire SPI SSD1357 32.5×26.0 GH1.25端子
1.14inch LCD Module IPS 65K彩色 240×135 24.91×14.86 4–wire SPI ST7789 35.0×32.0 PH2.0端子
1.27inch RGB OLED Module OLED 262K彩色 128×96 25.708×19.28 3/4–wire SPI SSD1351 42.2×29.0 GH1.25端子
1.28inch LCD Module IPS 65K彩色 240×240 Φ32.4mm 4-wire SPI GC9A01 40.4×37.5
Φ37.5		 PH2.0端子
1.28inch Touch LCD IPS
(带触摸)		 65K彩色 240×240 Φ32.4mm 4-wire SPI、I2C GC9A01、
CST816S		 40.4×37.5
Φ38.5		 GH1.25端子
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C		 SH1106 40.5×37.5 弯排针
1.3inch OLED (B) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、
I2C		 SH1106 40.5×37.5 直排针
1.3inch OLED Module (C) OLED 白色 64×128 14.70×29.42 4-wire SPI、I2C SH1107 30.0×39.5 PH2.0端子
1.32inch OLED Module OLED 白色(16灰度) 128×96 26.86×20.14 4–wire SPI、I2C SSD1327 34.3×30.5 GH1.25端子
1.47inch LCD Module IPS 262K彩色 172×320 17.39×32.35 4-wire SPI ST7789V3 22.0×38.5 PH2.0端子
1.5inch LCD Module IPS 262K彩色 240×280 24.77×28.90 4-wire SPI NV3030B 28.5×35.0 GH1.25端子
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch OLED Module (B) OLED 白色 128×128 26.855×26.855 4-wire SPI、I2C SH1107 38.5×44.5 GH1.25端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.54inch LCD Module IPS 65K彩色 240×240 27.72×27.72 4–wire SPI ST7789 50.0×35.0 PH2.0端子
1.54inch OLED Module OLED 白色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 GH1.25端子
1.54inch OLED Module (B) OLED 蓝色 128×64 35.05×17.52 4-wire SPI、I2C SSD1309 43.0×37.5 GH1.25端子
1.69inch LCD Module IPS 262K彩色 240×280 27.972×32.634 4-wire SPI ST7789V2 31.5×39.0 GH1.25端子
1.69inch Touch LCD Module IPS 262K彩色 240×280 27.972×32.634 4-wire SPI, I2C ST7789V2 33.13×41.13 GH1.25端子
1.8inch LCD Module TFT 65K彩色 128×160 28.30×34.50 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
1.83inch LCD Module IPS 65K彩色 240×280 30.20×35.23 4-wire SPI NV3030B 33.0×40.0 GH1.25端子
1.9inch LCD Module IPS 262K彩色 170×320 22.70×42.72 4-wire SPI ST7789V2 51.2×27.3 GH1.25端子
2inch Capacitive Touch LCD IPS 262K彩色 240×320 30.60×40.80 4-wire SPI、I2C ST7789T3 37.1×58.8 GH1.25端子、18Pin排线插座
2inch LCD Module IPS 262K彩色 240×320 30.60×40.80 4-wire SPI ST7789VW 58.0×35.0 PH2.0端子
2.4inch LCD Module TFT 65K彩色 240×320 36.72×48.96 4-wire SPI ILI9341 70.5×43.3 PH2.0端子
2.42inch OLED Module OLED 白色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 GH1.25端子
2.42inch OLED Module (C) OLED 黄色 128×64 55.01×27.49 4-wire SPI、I2C SSD1309 61.50×39.50 GH1.25端子
2.8inch Capacitive Touch LCD TFT 262K彩色 240×320 43.20x57.60 4-wire SPI、I2C ST7789T3 50.54×73.06 GH1.25端子、18Pin排线插座
3.5inch Capacitive Touch LCD IPS 262K彩色 320×480 48.96×73.44 4-wire SPI、I2C ST7796S 61.00×92.44 GH1.25端子、18Pin排线插座
*0.96inch OLED由屏幕上方1/4黄色及下方3/4蓝色组成，是双色块屏，不是“双色屏”

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/1.27inch_RGB_OLED_Module

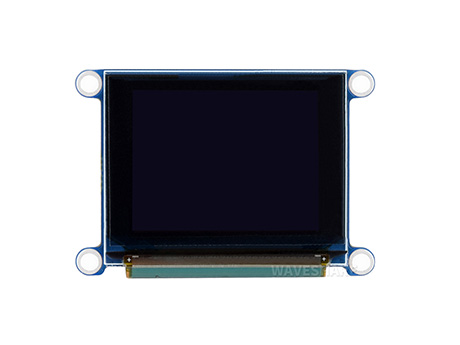

配置清单

  1. 1.27inch RGB OLED Module × 1
  2. GH1.25 7PIN 连接线 × 1
